使用説明書 Crystal Series 460X CORSAIR
| ご購入いただき、ありがとうございます | 101 |
| ケースの仕様 | 102 |
| アクセサリーキットの内容 | 103 |
| ケースの特徴 | 104 |
| サイドパネルの取り外し | 105 |
| マザーボードの取り付け | 105 |
| HDD の取り付け | 106 |
| SSD の取り付け | 106 |
| 電源ユニットの取り付け | 107 |
| PCI-e / PCI カードの取り付け | 107 |
| 前面パネルの取り外し | 108 |
| フロント I/O コネクターの取り付け | 108 |
| RGB ファンコントローラ (460X - RGB) の使用 | 109 |
| よくあるご質問 | 110 |
Congratulations!
Crystal Series 460X - 強化ガラス、コンパクト ATX ミッドタワー PC ケースをご購入いただき、ありがとうございます。
強化ガラスのフロントとサイドパネルを持つ CORSAIR Crystal Series 460X は、優れた冷却機密を偏えたコンバクトで美しい ATX ケースです。ワイヤーとドライブは、取り外し可能ツービース電源ユニットおよび HDD カバーの下に収納されます。Direct Airflow パス設計により、ファンは使用していないドライブクージに風を送り込む必要がなく、最も熱くなるコンポーネントに風を送って雑音と冷却を実現します。

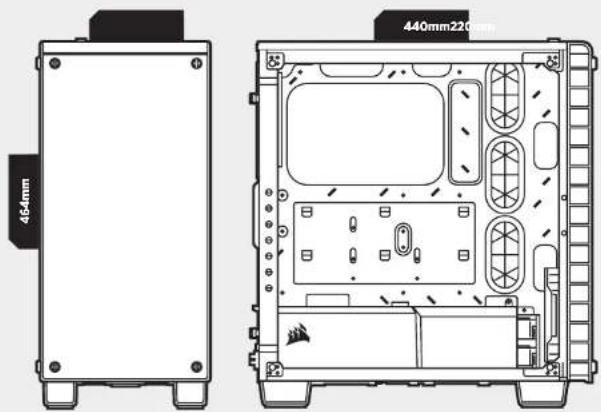

| 長さ | 440mm |
| 幅 | 220mm |
| 高さ | 464mm |
| GPU 最大長 | 370mm |
| CPU クーラー最大高さ | 170mm |
| PSU 最大長 | 200mm |
| ファンの位置 | |
| 前面 | 3 x 120mm / 2 x 140mm |
| 上部 | 2 x 120mm / 2 x 140mm |
| 后面 | 120mm |
| ラジエーターの互換性 | |
| 前部 | 280mm / 360mm |
| 上部 | 240mm |
| 背部 | 120mm |
A 強化ガラスサイドパネル
B ソリッドサイドパネル
取り外し可能モジュラー電源ユニットと3.5インチドライブカバー
b モジュラー HDD ケージおよびスレッド
E リア SSD 用マウント
AF140L フロント吸気ファン
6 AF120L リア排気ファン
H CPU バックプレートホール、内蔵ケーブル配線用ホールおよびグロメット
① ダストフィルター
トップカバー
K フロント I/O パネル (x2 USB 3.0, ヘッドフォン、マイク、電源、リセット)
L 拡張スロット (x7)
取り外し可能な強化ガラス前面パネル
N (x3) SP120 RGB LED ファン (460X - RGB)

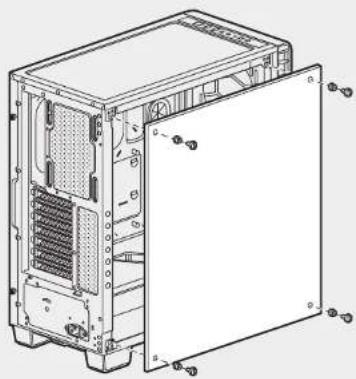

乗ねじを取り外して、サイドバネルを外します。

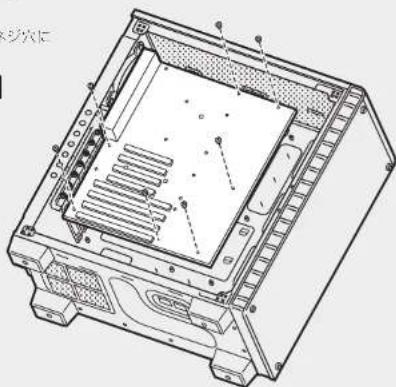

メザーボードの I/O シールドをホールにはめ込みます。
マザーボードをケースの絶縁ネジ穴に合わせます。
付属のネジで固定します。
b
ステップ1-3.5インチドライブ トレイにドライブを挿入します。

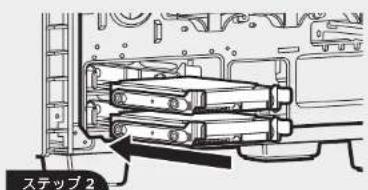

ステップ2-図に示すように、マザーボードの後ろからHDDクージにドライブとレールアセンブリを挿入しま。


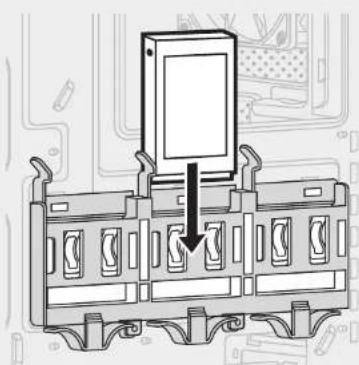

ステップ 24. SSD の取り付け
トレイに2.5インチドライブを挿入し、所定の位置にカチッと収まるようにします。

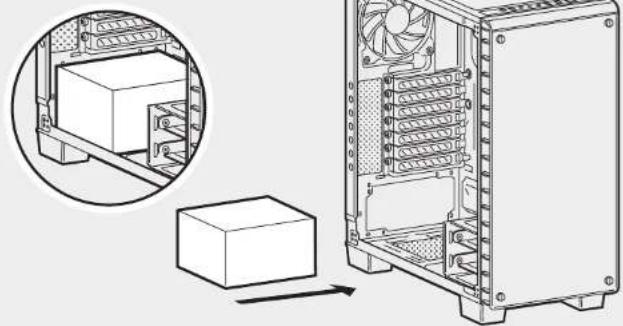

宮源ユニットをケースの下段チャンバーに挿入し、後ろから4本のネジで固定します。

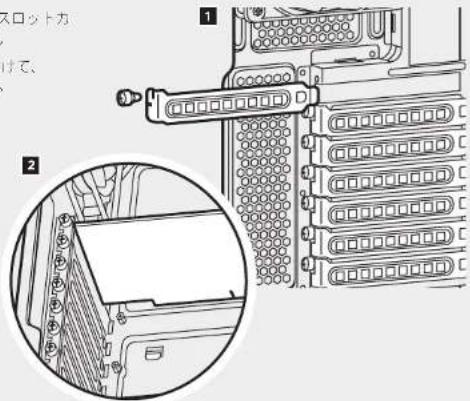

6. PCI-e / PCI カードの取り付け
- 蝶ネジと対応するスロットカバーを取り外します。
- 振張カードを取り付けて、蝶ネジで固定します。
前面パネルのねじを抜いて外し、しっかり持ちながらゆっくりとシャージから引き離します。
8. フロント I/O コネクターの取り付け
フロントパネルのヘッダーの場所とピン配列は、マザーボードのマニュアルを確認してください。
CRYSTAL SERIES 460X
9. RGB ファンコントローラ (460X - RGB) の使用
詳しい説明については、付属の RGB ファンコントローラクイックスタートガイドを参照してください。
よくあるご質問
1.I/Oパネルの電源とリセットヘッダーで極性は重要ですか？いいえ。LED のヘッダーでのみ重要です。
2. 破損したケースを受け取ったか、またはファンが動作しない場合、誰に連絡すべきですか？弊社の Web サイト (support.corsair.com) にアクセスし、破損した部品の交換について RMA を依頼してください。
3. どこにファンを搭載できますか?
| ファンマウントの位置 | |
| 纤血 | 3×120mm, 2×140mm |
| 上曲 | 2×120mm/2×140mm |
| 背面 | 120mm |
ケースの詳細情報は、弊社の製単ページ (corsair.com) にアクセスしてください。
