MANUALE UTENTE Crystal Series 460X CORSAIR

Complimenti	41
Specifiche del case	42
Contenuto del kit di accessori	43
Caratteristiche case	44
Rimozione dei pannelli laterali	45
Installazione della scheda madre	45
Installazione delle unità HDD	46
Installazione delle unità SSD	46
Installazione dell'alimentatore	47
Installazione delle schede PCI-e / PCI)	47
Rimozione dell'involucro anteriore	48
Installazione dei connettori I/O frontali	48
Utilizzo del controller delle ventole RGB (460X - RGB)	49
Domande più frequenti	50

Congratulazioni!

Grazie per aver acquistato II case per PC mid-tower ATX compatto Crystal Series 460X in vetro temperato.

Grazie ai pannelli frontale e laterale in vetro temperato, il CORSAIR Crystal Series 460X è un case ATX compatto, elegante e dotato di un'elevata capacità di raffreddamento. Cavi e unità sono nascosti alla vista grazie a una copertura rimovibile per disco rigido e alimentatore. Il design Direct Airflow Path garantisce un flusso ottimizzato, senza spingere l'aria attraverso scomparti di unità inutilizzate, bensì direzionando delicatamente il flusso verso i componenti più caldi e assicurando che il sistema rimanga silenzioso ma ben raffreddato.

Lunghezza	440mm
Larghezza	220mm
Altezza	464mm

Lunghezza massima GPU	370mm
Altezza massima sistema di raffreddamento per CPU	170mm
Lunghezza massima alimentatore	200mm

Posizioni delle ventole
Anteriore	3 x 120mm / 2 x 140mm
Superiore	2 x 120mm / 2 x 140mm
Posteriore	120mm

Compatibilità radiatore
Anteriore	280mm / 360mm
Superiore	240mm
Posteriore	120mm

Contenuto kit di accessori

a x6 Fascette fermacavo

b x16 Viti per scheda madre / unità HDD

c x16 Viti per unità SSD / ODD

d x4 Viti a testa piatta per unità SSD

e x16 Viti corte per ventola

Viti lunghe per ventola

g x1
Distanziatore per scheda madre

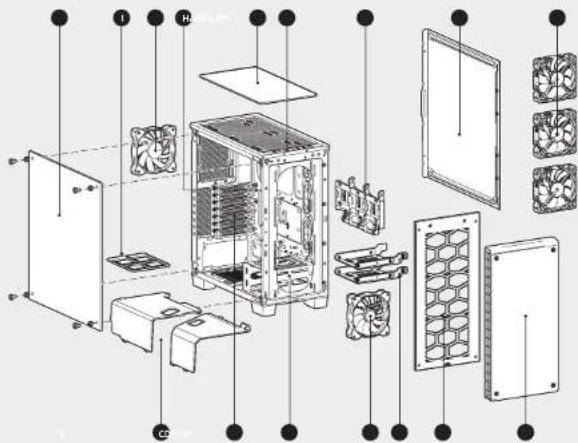

Caratteristiche case

A Pannello laterale in vetro temprato
Pannello laterale opaco
Coperture modulari e rimovibili per alimentatore e unità da 3,5"
Scomparto per disco rigido e slitte modulari
E Supporti posteriori per SSD
F Ventola di aspirazione anteriore AF140L
6 Ventola di espulsione posteriore AF120L
Piastra posteriore della CPU con apertura e intagli con occhielli per instradamento cavi integrato
① Filtri antipolvere
Copertura superiore
( x7 ) Slot di espansione
M Involucro anteriore rimovibile in vetro temperato
N (x3) Ventole LED SP120 RGB (460X - RGB)

Pannello I/O anteriore (2 prese USB 3.0, cuffie, microfono, alimentazione e reset)

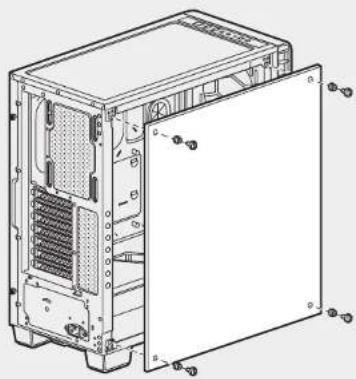

1. Rimozione dei pannelli laterali

Rimuovere le viti a galletto ed estrarre il pannello laterale.

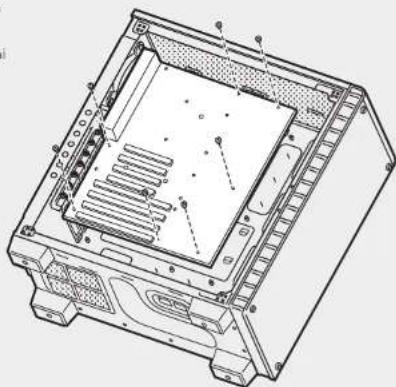

2. Installazione della scheda madre

Inserire lo shield I/O della scheda madre nell'apposita apertura.

Allineare la scheda madre ai distanziatori nel case.

Fissare con le viti in dotazione. b

3. Installazione dei dischi rigidi

Passaggio 1 - Posizionare l'unità nell'apposito alloggiamento da 3,5".

Passaggio 2 - Far scorrere l'unità e il gruppo guida all'interno dello scomparto del disco rigido dalla parte posteriore, come mostrato nell'illustrazione.

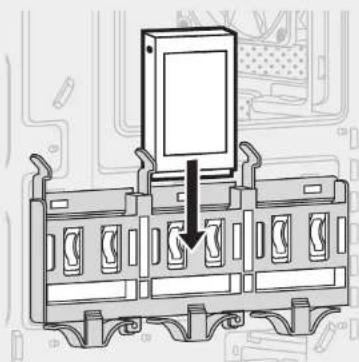

4. Installazione delle unità SSD

Far scorrere l'unità da 2,5" nel vassoio fino a farla scattare in posizione.

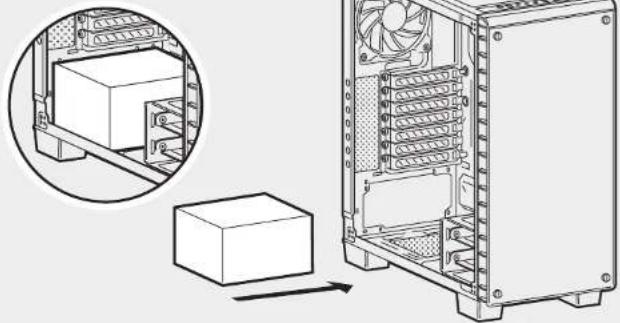

5. Installazione dell'alimentatore

Montare l'alimentatore nel vano inferiore del case, fissandolo con quattro viti sulla parte posteriore.

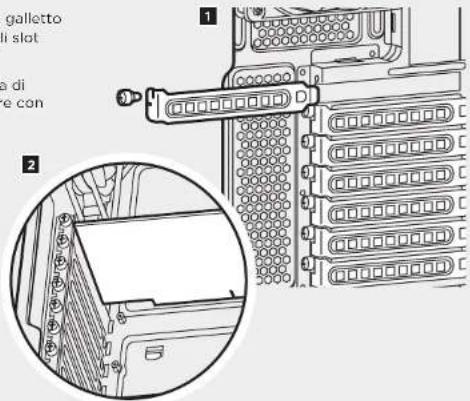

6. Installazione delle schede PCI-e / PCI

1. Rimuovere le viti a galletto e le coperture degli slot corrispondenti.
2. Installare la scheda di espansione e fissare con le viti a galletto.

galletto di slot a di e con 1 2

7. Rimozione dell'involucro anteriore

Svitare il pannello anteriore, quindi rimuoverlo dallo chassis agendo delicatamente ma con forza.

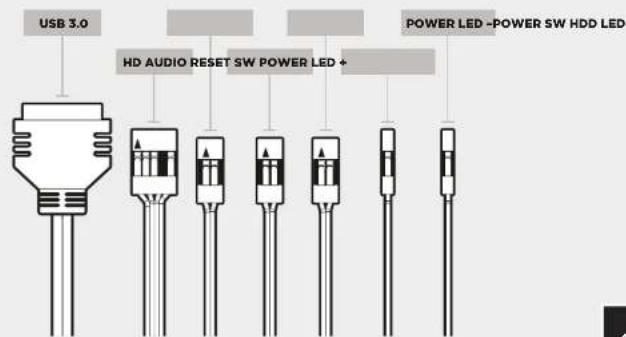

8. Installazione dei connettori I/O frontali

Per i pin in uscita e la posizione dei

connettori del pannello frontale,
consultare il manuale della scheda madre.

USB 3.0 HD AUDIO RESET SW POWER LED + POWER LED - POWER SW HDD LED

CRYSTAL SERIES 460X

Consultare la Guida rapida del Controller ventole RGB per le istruzioni dettagliate.

Domande più frequenti9. Utilizzo del controller delle ventole RGB (460X

1. La questione delle polarità ha a che fare con i connettori di resettaggio e di alimentazione del pannello I/O? No, solo con i connettori LED.
2. Chi è necessario contattare se si riceve un case danneggiato oppure se una delle ventole non funziona più? Visitare il sito support.corsair.com e richiedere un RMA in modo da permetterci di sostituire le parti danneggiate.
3. Dove è possibile montare una ventola?

Posizioni di montaggio delle ventole
Anteriore 3 x 120mm, 2 x 140mm
Superiore 2 x 120mm / 2 x 140mm
Posteriore 120mm

Per ulteriori informazioni su questo case, visitare la pagina del prodotto sul sito corsair.com.

CRYSTAL SERIES 460X

CORSAIR MEMORY, Inc. dichiara che questa apparecchiatura è conforme alla Direttiva 2011/65/EU. Una copia delle dichiarazione originale di conformità è disponibile scrivendo un'email all'indirizzo "[e-mail]".

INFORMAZIONI PER PROTEZIONE AMBIENTALE

Dopo l'implementazione della Direttiva Europea 2012/19/EU nel sistema legale nazionale, ci sono le seguenti applicazioni.

I dispositivi elettrici ed elettronici non devono essere considerati rifiuti domestici.

I consumatori sono obbligati dalla legge a restituire i dispositivi elettrici ed elettronici alla fine della loro vita utile ai punti di recelta pubblici preposti per questo scope e nei punti vendita. Dettagli di quanto riportato sono definiti dalle leggi nazionali di egni stato. Questo simbolo sul prodotto, sul manuale d'istruzioni o sull'imballo indicano che questo prodotto è soggetto a questo regole.
