Produkttyp	ATX-Midi-Tower-Gehäuse
Marke	Corsair
Modell	Crystal Series 460X
Abmessungen (B x T x H)	440 x 220 x 464 mm
Material der Frontblende	Gehärtetes Glas
Material der Seitenwand	Gehärtetes Glas (Hauptseite), Stahl (gegenüberliegende Seite)
Kompatible Mainboard-Formate	ATX, Micro-ATX, Mini-ITX
Maximale Grafikkartenlänge	370 mm
Maximale CPU-Kühlerhöhe	170 mm
Maximale Netzteillänge	200 mm
Lüfterplätze	Vorne: 3x120 mm oder 2x140 mm Oben: 2x120 mm oder 2x140 mm Hinten: 1x120 mm
Radiator-Kompatibilität	Vorne: 280/360 mm Oben: 240 mm Hinten: 120 mm
Anschlüsse Frontblende	2x USB 3.0, Kopfhöreranschluss, Mikrofonanschluss, Power-/Reset-Tasten
Hauptfunktionen	Gehärtete Glasseiten, Direct-Airflow-Path-Design, abnehmbare Netzteil- und Festplattenabdeckung, Staubfilter, integrierter RGB-Controller (RGB-Version)
Inhalt des Zubehör-Kits	Schrauben, Abstandshalter, Festplattenträger, RGB-Controller (RGB-Version)
Pflege und Reinigung	Reinigen Sie die Staubfilter regelmäßig mit einem weichen Tuch oder einem Staubsauger.
Sicherheit	Verwenden Sie das Gehäuse auf einer stabilen Oberfläche. Achten Sie auf die Glaskanten. Trennen Sie das Netzteil vor jeglichen Arbeiten vom Strom.
Ersatzteile und Reparatur	Kontaktieren Sie den Corsair-Support unter support.corsair.com, um Ersatzteile im Rahmen der Garantie (RMA) zu erhalten.
Allgemeine Informationen	Entspricht der Richtlinie 2011/65/EU (RoHS). Entsorgen Sie das Gerät gemäß der Richtlinie 2012/19/EU (WEEE).

Häufig gestellte Fragen - Crystal Series 460X CORSAIR

Ist die Polarität bei den Anschlüssen der Frontblende wichtig?

Nein, außer bei den LED-Anschlüssen. Die Anschlüsse Power SW, Reset SW, HDD LED (ohne Polarität) können beliebig angeschlossen werden. Bei den LEDs ist die auf dem Mainboard angegebene Richtung (+ und -) zu beachten.

Was tun, wenn mein Gehäuse bei Lieferung beschädigt ist oder ein Lüfter nicht mehr funktioniert?

Besuchen Sie die Website support.corsair.com und beantragen Sie eine Rücknahmegenehmigung (RMA) für den Austausch defekter Teile.

Wo kann ich zusätzliche Lüfter montieren?

Sie können Lüfter an folgenden Positionen montieren:
- Vorne: 3 x 120 mm oder 2 x 140 mm
- Oben: 2 x 120 mm oder 2 x 140 mm
- Hinten: 1 x 120 mm.

Was ist die maximale unterstützte Grafikkartenlänge?

Die maximale Grafikkartenlänge beträgt 370 mm.

Welcher Netzteil-Typ ist kompatibel?

Ein Netzteil im ATX-Format mit einer Länge von bis zu 200 mm kann im unteren Fach installiert werden.

Wie installiere ich eine 3,5-Zoll-Festplatte?

Legen Sie die Festplatte auf den entsprechenden Träger und schieben Sie die Einheit von der Rückseite des Mainboards in den Festplattenkäfig, bis sie einrastet.

Kann ich eine SSD installieren?

Ja, schieben Sie die 2,5-Zoll-SSD in den dafür vorgesehenen Träger, bis sie einrastet.

Wie entferne ich die Frontblende?

Lösen Sie die Befestigungsschrauben der Frontblende und ziehen Sie sie dann vorsichtig aber kräftig nach vorne vom Gehäuse ab.

Welche Rolle spielt der RGB-Lüfter-Controller (bei der 460X RGB-Version)?

Der Controller ermöglicht die Steuerung der RGB-Beleuchtung der mitgelieferten Lüfter. Beachten Sie die mitgelieferte Schnellstartanleitung für Anschluss- und Bedienungsanweisungen.

Hat das Gehäuse Staubfilter?

Ja, das Gehäuse ist mit herausnehmbaren Staubfiltern an der Oberseite und an den vorderen Lufteinlässen ausgestattet. Reinigen Sie diese regelmäßig, um einen guten Luftstrom zu gewährleisten.

BEDIENUNGSANLEITUNG Crystal Series 460X CORSAIR

INSTALLATIONSANLEITUNG ■ INSTALLATIEHANDLEIDING

Inhaltsverzeichnis Technische Daten des Gehäuses

Vielen Dank 21

Technische Daten des Gehäuses 22

Inhalt des Zubehörkits....23

Funktionsmerkmale des Gehäuses 24

Abnehmen der Seitenplatten....25

Installation des Motherboards....25

Installation von HDD-Laufwerken 26

Installation von SSD-Laufwerken 25

Installation des Netzteils 27

Installation der PCI-e- / PCI-Karte(n) 27

Entfernen der Frontplatte 28

Installation der vorderen I/O-Anschlüsse....28

Verwenden der RGB-Lüftersteuerung (460X - RGB) 29

Häufig gestellte Fragen 30

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für das kompakte ATX-Mid-Tower-PC-Gehäuse Crystal Series 460X mit gehärtetem Glas entschieden haben.

Das CORSAIR Crystal Series 460X ist mit Front- und Seitenteilen aus gehärtetem Glas ein kompaktes und attraktivos ATX-Gehäuse mit großem Kühlungspotenzial. Kabel und Laufwerke werden unter einer abnehmbaren zweiteiligen Netzteil- und HDD-Abdeckung verstaut. Das Direct Airflow Path Design stellt sicher, class die Lüfter keine Kühluft durch ungenutzte Laufwerksschächte führen müssen, sondern den Luftstrom direkt auf die heißesten Komponenten richten können, um alles leise und kühl zu halten.

Länge 440mm

Breite 220mm

Höhe 464mm

Maximaie GPU-Länge 370mm

Maximale Höhe des CPU-Kühlsystems 170mm

Maximaie Netzgerät-Länge 200mm

Lüfterpositionen

Vorderseite	3 x 120mm / 2 x 140mm
Oben	2 x 120mm / 2 x 140mm
Rückseite	120mm

Radiatorkompatibilität

Vordersseite	280mm / 360mm
Oben	240mm
Rückseite	120mm

Inhalt des Zubehörkits

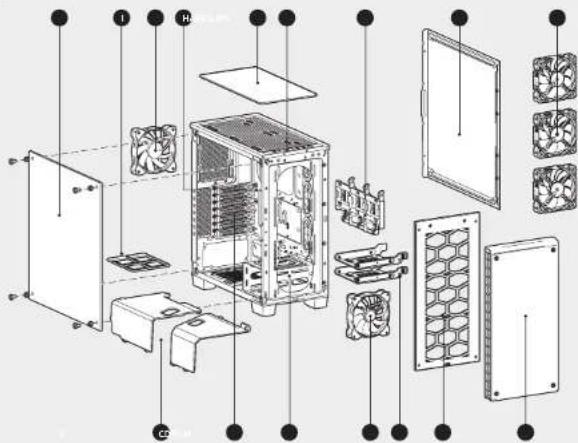

Funktionsmerkmale des Gehäuses

A Seitenteil aus gehärtetem Glas
Massives Seitenteil
Modulare, abnehmbare Netzgerät- und 3,5"-Laufwerksabdeckungen
Modularer HDD-Käfig & Schlitten
Rückseitige SSD-Montagepunkte
F Vorderseitiger AF140L Ansauglüfter
Rückseitiger AF120L Abluftventilator
CPU-Öffnung in der Rückwand und integrierte Kabelführung mit Kabeldurchführungen
Staubfilter
Obere Abdeckung
Vorderseite I/O-Abdeckung (2 USB 3.0-Anschlüsse, Kopfhörer, Mikrofon, Stromschalter und Reset)
(x7) Erweiterungssteckplätze
Abnehmbare Frontplatte aus gehärtetem Glas
N (x3) SP120 RGB LED-Lüfter (460X - RGB)

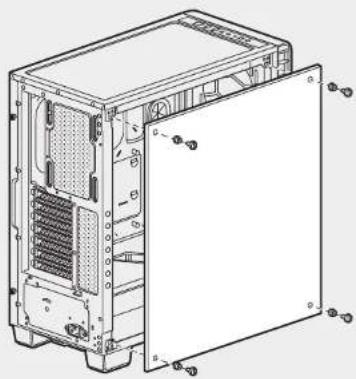

1. Abnehmen der Seitenteile

Entfernen Sie die

Rändelschrauben und nehmen

Sie das Seitenteil ab.

Lassen Sie die I/O-Blende des

Motherboards in die dafür

vorgesehene Öffnung einrasten.

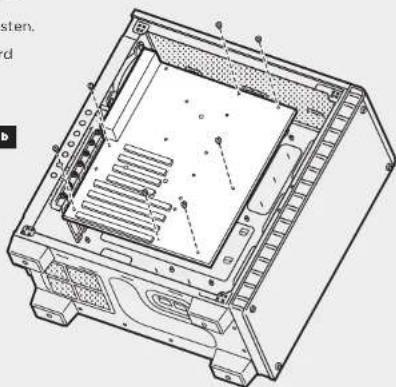

Richten Sie das Motherboard

mit den Abstandsbolzen

im Gehäuse aus.

Befestigen Sie es mit den

mitgelieferten Schrauben.

3. Installation von HDD-Laufwerken

Schritt 1 - Schieben Sie das

Laufwerk in den Einschub für

3,5-Zoll-Laufwerke.

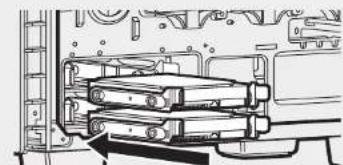

Schritt 2 - Schieben Sie das

Laufwerk und die Schieneneinheit

wie abgebildet hinter dem

Motherboard in den HDD-Käfig.

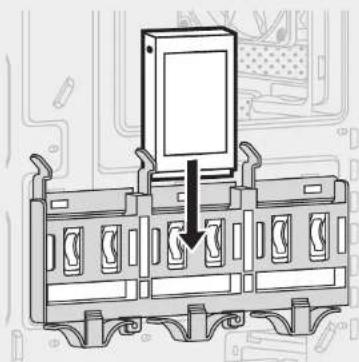

4. Installation von SSD-Laufwerken

Schieben Sie das 2,5-Zoll-

Laufwerk in den Einschub,

bis es einrastet.

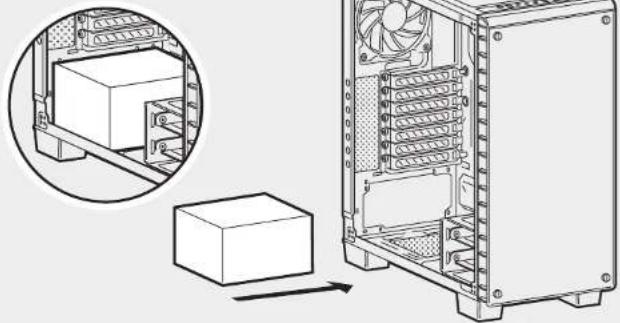

5. Installation des Netzteils

Installieren Sie das Netzteil in der unteren Kammer des Gehäuses und sichern Sie es von hinten mit vier Schrauben.

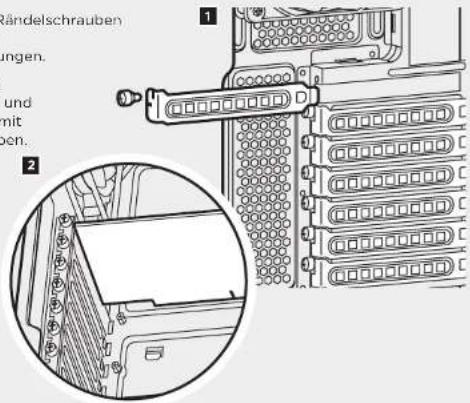

6. Installation der PCI-e-/PCI-Karte(n)

1. Entfernen Sie die Rändelschrauben und dazugehörige Steckplatzabdeckungen.
2. Installieren Sie die Erweiterungskarte und befestigen Sie sie mit den Rändelschrauben.

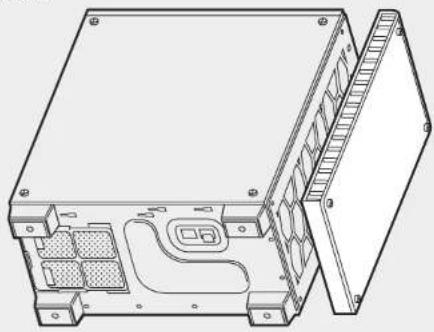

7. Entfernen der Frontplatte

Lösen Sie die Schrauben der Frontplatte und ziehen Sie sie dann vorsichtig mit Kraft vom Gehäuse ab.

8. Installation der vorderen I/O-Anschlüsse

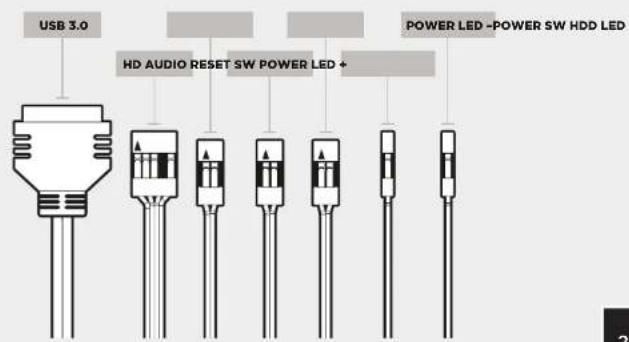

Die Position der Frontplatten-Header und die Pinbelegung finden Sie in der Anleitung Ihres Motherboards.

CRYSTAL SERIES 460X

Weitere Informationen finden Sie in der beiliegenden Kurzanleitung der RGB-Lüftersteuerung.

Häufig gestellte Fragen9. Verwenden der RGB-Lüftersteuerung (460X - R0

1. Muss beim Strom- und Reset-Header der I/O-Abdeckung die Polarität beachtet werden? Nein, nur bei den LED-Headern.
2. An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse erhalten habe oder einer der Lüfter nicht mehr funktioniert? Gehen Sie zu support.corsair.com und fordern Sie eine RMA an, damit wir die beschädigten Teile ersetzen können.
3. Wo kann ich einen Lüfter anbringen?

Punkte für Lüfterhalterungen
Vorderseite 3 x 120mm, 2 x 140mm
Obtirssätze 2 x 120mm / 2 x 140mm
Rückseite 120mm

Weitere Informationen über dieses Gehäuse finden Sie auf der Produktseite bei corsalr.com.

CRYSTAL SERIES 460X

CORSAIR MEMORY, Inc. erklärt, dass dieses Gerät den Richtlinien 2011/65/EU entspricht. Eine Kopie der ursprünglichen Konformitätsorklärung kann unter [e-mail] angefordert werden.

HINWEIS ZUM UMWELTSCHUTZ

Ab dem Zeitpunkt der Umsatzung der europäischen Richtlinie 2012/19/EU in nationales Recht gilt folgendes:

Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Der Verbraucher ist gesetzlich verpflichtat, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammeistellen oder an die Verkaufstelle zurückzugesten. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderer Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. In Deutschland gelten abgen genannte Entsorgungsregeln laut Batterieverordnung, für Batterien und Akkus entsprechend.
