РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Crystal Series 460X CORSAIR

Содержание Технические характеристики корпуса

Поздравления	81
Технические характеристики корпуса	82
Содержимое комплекта аксессуаров	83
Особенности корпуса	84
Снятие боковых панелей	85
Установка материнской платы	85
Установка жестких дисков	86
Установка твердотельных накопителей	86
Установка блока питания	87
Установка карт PCI-e / PCI	87
Снятие передней панели	88
Установка передних разъемов ввода-вывода	88
Использование контроллера вентилятора RGB (460X — RGB)	89
Часто задаваемые вопросы	90

Поздравляем!

Благодарим вас за приобретение Crystal Series 460X — компактного компьютерного корпуса ATX формата Mid Tower. с панелями из закаленного стекла.

Великолепный компактный корпус ATX CORSAIR Crystal Series 460X, оснащенный боковой и передней панелями из закаленного стекла, отличается превосходными характеристиками с точки зрения охлаждения. Провода и диски спрятаны под съемной двухкомпонентной крышкой блока питания и жесткого диска. Благодаря технологии Direct Airflow Path вентиляторы не охпаждают неиспользуемые держатели для дисков, а аккуратно направляют поток воздуха на компоненты, которые больше всего подвергаются нагреванию, снижая их температуру и обеспечивая бесшумную работу.

Длина	440mm
Ширина	220mm
Высота	464mm

Максимальная длина графического процессора	370mm
Максимальная высота охладителя центрального процессора	170mm
Максимальная длина блока питания	200mm

Расположение вентиляторов
Спереди	3 x 120mm / 2 x 140mm
Сверху	2 x 120mm / 2 x 140mm
Сзади	120mm

Совместимость радиаторов
Спереди	280mm / 360mm
Сверху	240mm
Сзади	120mm

Содержимое комплекта аксессуаров

Кабельные стяжки

Изолирующие винты для материнской платы

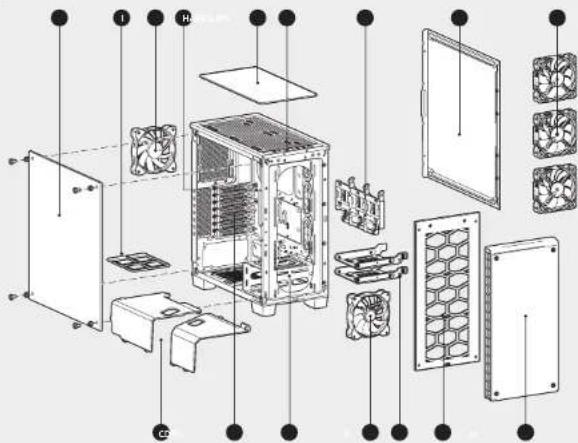

Особенности корпуса

Боковая панель из закаленного стекла
В Цельная боковая панель
Съемные модульные крышки блока питания и 3,5-дюймового диска
Модульные держатели и салазки для жестких дисков
Задние крепления для твердотельных накопителей
F Передний приточный вентилятор AF140L
Задний вытяжной вентилятор AF120L
Вырезы на соединительной плате центрального процессора и встроенные вырезы с отверстиями для прокладки кабелей
Пылевые фильтры
Верхняя крышка
Передняя панель ввода-вывода (х2 разъема USB 3.0, разъем под наушники, разъем под микрофон, переключатели питания и перезагрузки)
(х7) слотов расширения
Съемная передняя панель из закаленного стекла
N Вентиляторы SP120 RGB LED (460X — RGB) (3 шт.)

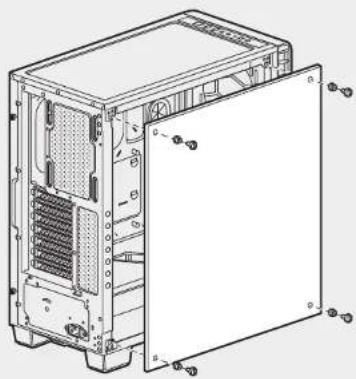

1. Снятие боковых панелей

Ослабьте и снимите винты с рифленой головкой, после чего сдвиньте боковую панель.

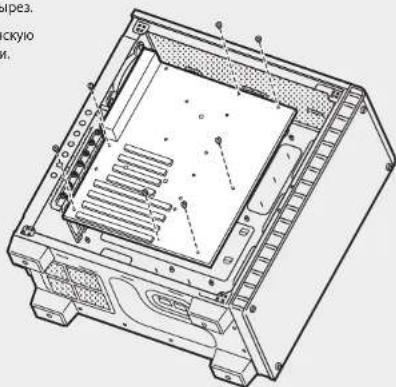

2. Установка материнской платы

Вставьте заглушку портов ввода- вывода материнской платы в вырез.

В корпусе выровняйте материнскую плату с изолирующими винтами.

Закрепите плату входящими в комплект винтами.

3. Установка жестких дисков

War 1 - Поместите диск в отсек для 3,5-дюймовых дисков.

War 2 - Задвиньте диск и блок направляющих в держатель для жесткого диска за материнской платой, как показано на рисунке.

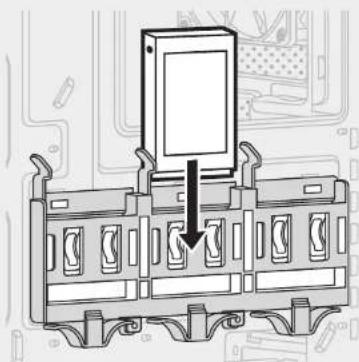

4. Установка твердотельных накопителей

Задвигайте 2,5-дюймовый диск в отсек до фиксации на месте.

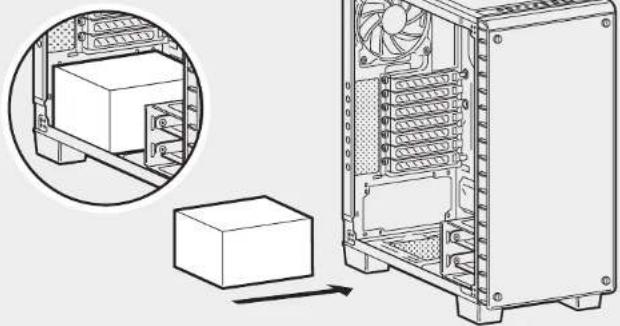

5. Установка блока питания

Установите блок питания в нижней камере корпуса и закрепите снизу четырьмя винтами.

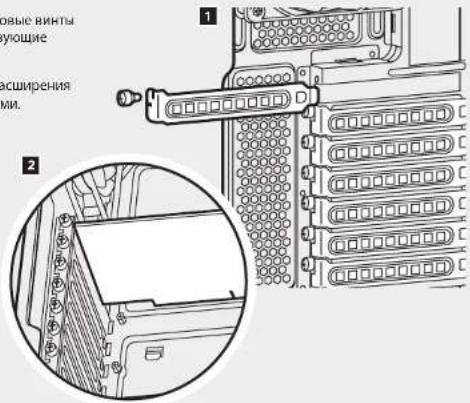

1. Отверните барашковые винты и снимите соответствующие крышки разъемов.
2. Установите плату расширения и закрепите ее винтами.

1 2

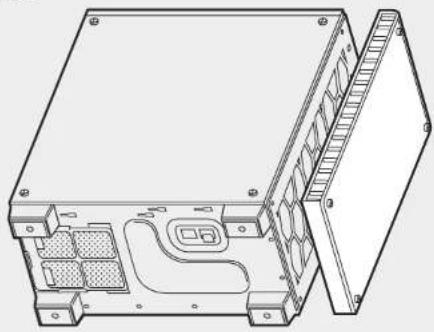

7. Снятие передней панели

Ослабьте и снимите винты передней панели, после чего осторожно, но с усилием сдвиньте ее с корпуса.

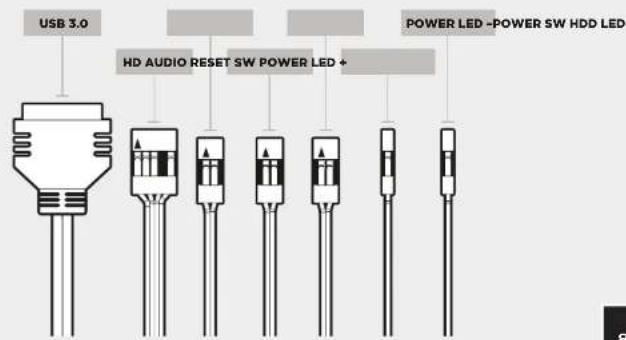

8. Установка передних разъемов ввода-вывода

Расположение разъемов и контактов для передней панели см. в руководстве по материнской плате.

USB 3.0 HD AUDIO RESET SW POWER LED + POWER LED - POWER SW HDD LED

CRYSTAL SERIES 460X

9. Использование контроллера вентилятора RGB (460X — RGB)

Подробные инструкции см. в кратком руководстве пользователя контроллера вентилятора RGB.

Часто задаваемые вопросы

1. Имеет ли значение полярность при использовании разъема питания и перезагрузки на панели ввода-вывода? Нет, она важна только для светодиодных разъемов.
2. К кому следует обратиться, если корпус получен поврежденным или один из вентиляторов больше не работает? Перейдите на веб-сайт support.corsair.com и запросите разрешение на возврат материалов (RMA), чтобы мы смогли заменить поврежденные детали.
3. Где можно установить вентилятор?

Расположение мест для монтажа вентиляторов
Спереди	3 x 120mm, 2 x 140mm
Сверху	2 x 120mm / 2 x 140mm
Съди	120mm

Дополнительную информацию об этом корпусе см. на странице продукта на веб-сайте corsair.com.
