Producttype	Compacte ATX mid-tower computerbehuizing
Merk	Corsair
Model	Crystal Series 460X
Afmetingen (L x B x H)	440 x 220 x 464 mm
Materiaal voorpaneel	Gehard glas
Materiaal zijpaneel	Gehard glas (hoofdzijde), staal (tegenovergestelde zijde)
Compatibel moederbordformaat	ATX, Micro-ATX, Mini-ITX
Maximale lengte grafische kaart	370 mm
Maximale hoogte CPU-koeler	170 mm
Maximale lengte voeding	200 mm
Ventilatorplaatsen	Voor: 3x120 mm of 2x140 mm Boven: 2x120 mm of 2x140 mm Achter: 1x120 mm
Radiatorcompatibiliteit	Voor: 280/360 mm Boven: 240 mm Achter: 120 mm
Aansluitingen voorpaneel	2x USB 3.0, koptelefoonaansluiting, microfoonaansluiting, aan/uit- en resetknoppen
Belangrijkste functies	Gehard glas panelen, Direct Airflow Path-ontwerp, verwijderbare voeding- en harde schijfafdekking, stoffilters, ingebouwde RGB-controller (RGB-versie)
Inhoud accessoirekit	Schroeven, afstandshouders, harde schijflexemplaten, RGB-controller (RGB-versie)
Onderhoud en reiniging	Reinig regelmatig de stoffilters met een zachte doek of stofzuiger.
Veiligheid	Gebruik op een stabiel oppervlak. Let op glasranden. Haal de stekker uit het stopcontact voordat u wijzigingen aanbrengt.
Onderdelen en repareerbaarheid	Neem contact op met Corsair-ondersteuning via support.corsair.com voor vervangende onderdelen onder garantie (RMA).
Algemene informatie	Voldoet aan richtlijn 2011/65/EU (RoHS). Recycleer volgens richtlijn 2012/19/EU (AEEA).

Veelgestelde vragen - Crystal Series 460X CORSAIR

Is polariteit belangrijk voor de aansluitingen op het voorpaneel?

Nee, behalve voor LED-aansluitingen. De connectoren Power SW, Reset SW, HDD LED (zonder polariteit) kunnen willekeurig worden aangesloten. Voor LED's, respecteer de (+ en -) markering op het moederbord.

Wat moet ik doen als mijn behuizing beschadigd aankomt of een ventilator niet meer werkt?

Ga naar de website support.corsair.com en vraag een retourmachtiging (RMA) aan voor vervanging van defecte onderdelen.

Waar kan ik extra ventilatoren monteren?

U kunt ventilatoren monteren op de volgende plaatsen:
- Voor: 3 x 120 mm of 2 x 140 mm
- Boven: 2 x 120 mm of 2 x 140 mm
- Achter: 1 x 120 mm.

Wat is de maximale ondersteunde lengte van de grafische kaart?

De maximale lengte van de grafische kaart is 370 mm.

Welk type voeding is compatibel?

Een voeding in ATX-formaat tot 200 mm lang kan worden geïnstalleerd in het onderste compartiment.

Hoe installeer ik een 3,5-inch harde schijf?

Plaats de schijf op de bijbehorende slede en schuif het geheel in de harde schijfkooi vanaf de achterkant van het moederbord totdat deze vastklikt.

Kan ik een SSD installeren?

Ja, schuif de 2,5-inch schijf in de daarvoor bestemde slede totdat deze op zijn plaats klikt.

Hoe verwijder ik het voorpaneel?

Draai de bevestigingsschroeven van het voorpaneel los en trek het voorpaneel voorzichtig maar stevig naar voren van de behuizing.

Wat is de rol van de RGB-ventilatorcontroller (op de 460X RGB-versie)?

De controller beheert de RGB-verlichting van de meegeleverde ventilatoren. Raadpleeg de meegeleverde snelle startgids voor aansluit- en gebruiksaanwijzingen.

Heeft de behuizing stoffilters?

Ja, de behuizing is uitgerust met verwijderbare stoffilters op de bovenkap en de voorste luchtinlaten. Reinig ze regelmatig om een goede luchtstroom te behouden.

GEBRUIKSAANWIJZING Crystal Series 460X CORSAIR

Inhoudsopgave Specificaties behuizing

Proficiat	31
Specificaties behuizing	32
Inhoud accessoireskit	33
Onderdelen van de behuizing	34
De zijpanelen verwijderen	35
Het moederbord installeren	35
HDD's installeren	36
SSD's installeren	36
De voeding installeren	37
PCI-e / PCI-kaart(en) installeren	37
De voorplaat verwijderen	38
De I/O-connectoren aan de voorzijde installeren	38
RGB-fancontroller (460X - RGB) gebruiken	39
Veeigesteide vragen	40

Proficiat!

Bedankt dat je voor de Crystal Series 460X Tempered Glass, Compact-ATX Mid-Tower-behuizing hebt gekozen.

De CORSAIR Crystal Series 460X, met voor- en zijpanelen van gehard glas, is een compacte, oogstrelende ATX-behuizing met uitstekend koelpotentieel. Kabels en drives zijn weggewerkt onder een afneernbare, uit twee delen bestaande PSU- en HDD-afdekking. Met een design op basis van Direct Airflow Path hoeven de fans niet hard te draaien om lucht door ongebruikte drive cages te laten stromen, maar sturen ze de luchstroom moeteloos naar de heetste componenten. Zo koelen ze efficiënt in alle stilte.

Lengte	440mm
Breedte	220mm
Hoogte	464mm

Maximale GPU-lengte	370mm
Maximale hoogte CPU-koeler	170mm
Maximale PSU-lengte	200mm

Fanlocaties
Voorzijde	3 x 120mm / 2 x 140mm
Bovenzijde	2 x 120mm / 2 x 140mm
Achterzijde	120mm

Radiatorcompatibilitelt
Voorzijde	280mm / 360mm
Bovenzijde	240mm
Achterzijde	120mm

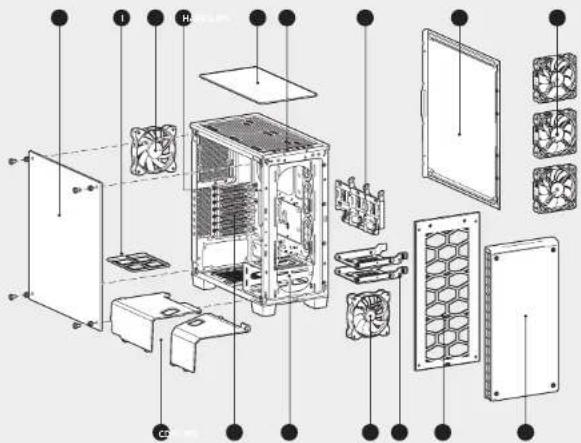

Onderdelen van de behuizing

Zijpaneel van gehard glas
Massief zijpaneel
c Afneembare, modulaire PSU- en 3,5-inch drive-afdekplaten
Modulaire HDD-behuizing en -sledes
E SSD-sleuven aan de achterzijde
AF140L-inlaatfan aan de voorzijde
AF120L-uitlaatfan aan de achterzijde
CPU-uitsparing voor de achterplaat en ingebouwde uitsparingen met ringen voor kabelrouting
Stoffilters
Afdekplaat bovenzijde
I/O-voorpaneel (x2 USB 3.0, koptelefoon, microfoon, voeding en reset)
(x7) Uitbreidingssleuven
Afneembare voorplaat van gehard glas
N (x3) SP120 RGB-ledfans (460X - RGB)

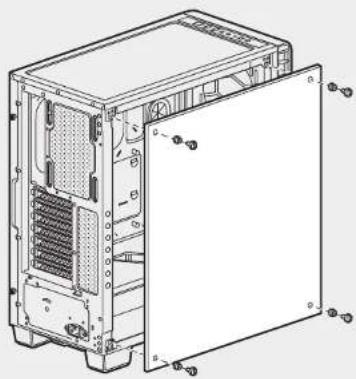

1. De zijpanelen verwijderen

Verwijder de duimschroeven en trek het zijpaneel weg.

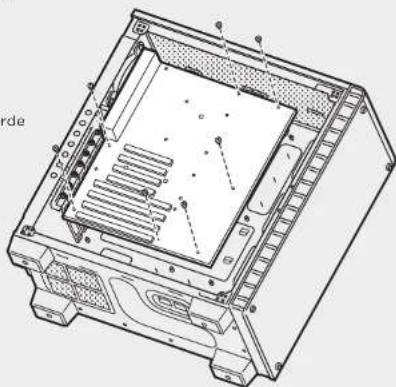

2. Het moederbord installeren

Klik de I/O-beschermkap van het moederbord in de uitsparing.

Stel het moederbord af met de afstandhouders in de behuizing.

Zet vast met de meegeleverde schroeven. b

Stap 1 - Plaats de drive in de 3,5-inch drivelade.

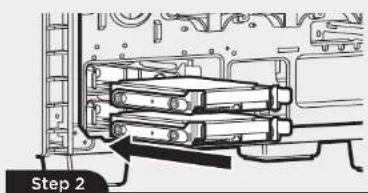

Stap 2 - Schuif de drive-en railassemblage vanaf de achterkant in de HDD-behuizing, zoals getoond.

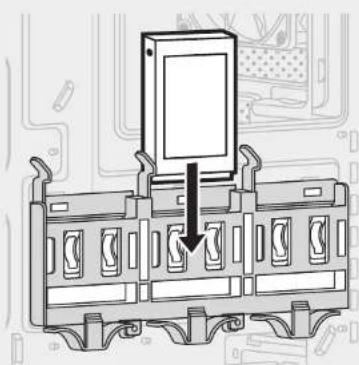

4. SSD's installeren

Schuif de 2,5-inch drive in de lade totdat die op zijn plaats klikt.

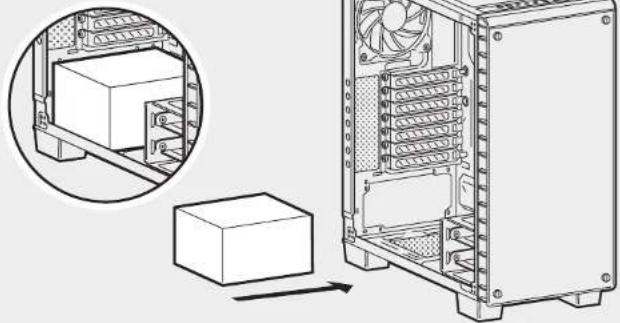

5. De voeding installeren

Installeer de PSU in de onderste kamer van de behuizing en zet deze vanaf de achterkant met vier schroeven vast.

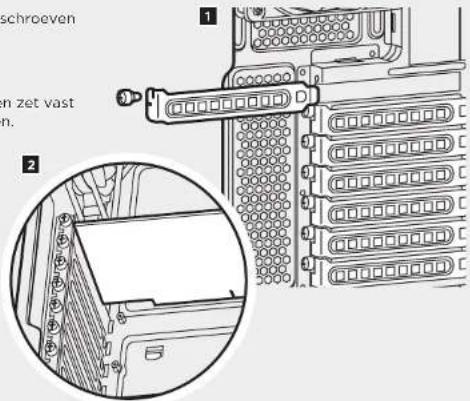

1. Verwijder de duimschroeven en bijbehorende sleufafdekkingen.
   2.Installeerde uitbreidingskaart en zet vast met duimschroeven.

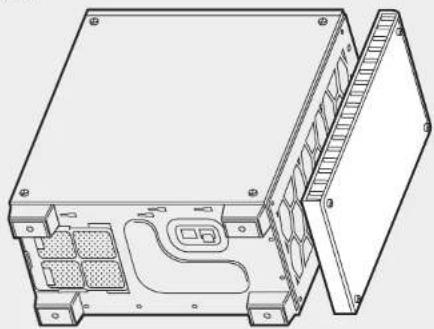

7. De voorplaat verwijderen

Schroef het voorpaneel los en trek het paneel voorzichtig maar met enige kracht weg van het frame.

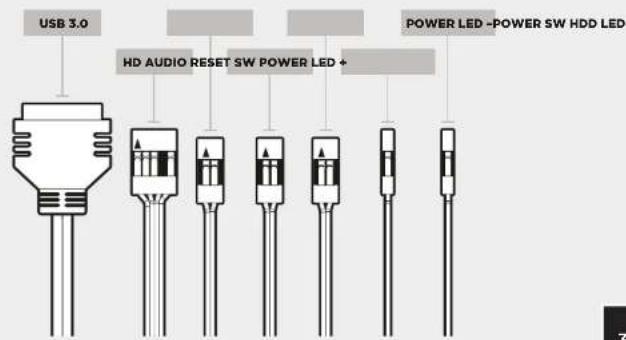

8. De I/O-connectoren aan de voorzijde installeren

Raadpleeg de handleiding van het moederbord voor locaties van de voorpaneelheader en kroonsteentjes.

CRYSTAL SERIES 460X

Raadpleeg de meegeleverde beknopte handleiding van de RGB-fancontroller voor gedetailleerde instructies.

Veelgestelde vragen9. RGB-fancontroller (460X - RGB) gebruiken

1. Is de polariteit van belang voor de aan/uit- en resetheader van het I/O-paneel? Nee, alleen voor de ledheaders.
2. Met wie moet ik contact opnemen als de behuizing beschadigd is of als een van de fans niet meer werkt? Ga naar support.corsair.com en vraag een RMA (retourbon) aan, zodat we beschadigde onderdelen kunnen vervangen.
3. Waar kan ik een fan installeren?

Installatielocaties voor fans
Voorzijde 3 x 120mm, 2 x 140mm
Ravenzijde 2 x 120mm / 2 x 140mm
Achterzijde 120mm

Ga naar de productpagina op corsair.com voor meer informatie over deze behuizing.

CRYSTAL SERIES 460X

Sommario Specifiche case

CORSAIR MEMORY, Inc. verkleart dat dit apparaat overeenstemt met Europese Richtlijn 2017/65/EU. Een kopie van de origincle conformiteitsverklaring kan worden verkregen via [e-mail].

Ten gevolge van de invoering van de Europese Richtlijn 2012/19/EU in het nationaal juridisch system, is het volgende van toepassing:

Electriche en electronische toestellen mogen niet weggegooid worden losamen met het huisheadelijk afval. > Consumenten zijn wettelijk verplicht om electrische en electronische apparaten op het einde van gebruik in te dienen bij openbare verzomelplaatsen speciais opgezet voor dit doeleinde of bij een verkoppunt. Verdare specificals sengaande dit onderwerp zijn omschreven door de nationale wet van het betreffende land. Dit symbool op het product, de gebruiksaanwijzing of de verpakking duidt erop dat het product onderworpen is aan deze richtlijnen. Door te recycleren, hergebruiken van materialen of andere vormen van hergebruiken van uode toestellen, levert u een grote bijdrage aan de bescherming van het milieu.
