Crystal Series 460X - Boîtier d'ordinateur CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur ATX tour moyenne compacte
Marque	Corsair
Modèle	Crystal Series 460X
Dimensions (L x l x h)	440 x 220 x 464 mm
Matériau du panneau avant	Verre trempé
Matériau du panneau latéral	Verre trempé (côté principal), acier (côté opposé)
Format de carte mère compatible	ATX, Micro-ATX, Mini-ITX
Longueur maximale de la carte graphique	370 mm
Hauteur maximale du refroidisseur CPU	170 mm
Longueur maximale du bloc d'alimentation	200 mm
Emplacements pour ventilateurs	Avant : 3x120 mm ou 2x140 mm Haut : 2x120 mm ou 2x140 mm Arrière : 1x120 mm
Compatibilité radiateurs	Avant : 280/360 mm Haut : 240 mm Arrière : 120 mm
Connectique panneau avant	2x USB 3.0, prise casque, prise micro, boutons Power/Reset
Fonctions principales	Panneaux en verre trempé, design Direct Airflow Path, couvercle d'alimentation et disques durs amovible, filtres anti-poussière, contrôleur RVB intégré (version RVB)
Contenu du kit d'accessoires	Vis, entretoises, plateaux de disques durs, contrôleur RVB (version RVB)
Entretien et nettoyage	Nettoyer régulièrement les filtres anti-poussière avec un chiffon doux ou un aspirateur.
Sécurité	Utiliser sur une surface stable. Faire attention aux bords en verre. Débrancher l'alimentation avant toute manipulation.
Pièces détachées et réparabilité	Contacter le support Corsair via support.corsair.com pour obtenir des pièces de rechange sous garantie (RMA).
Informations générales	Conforme à la directive 2011/65/EU (RoHS). Recycler selon la directive 2012/19/EU (DEEE).

FOIRE AUX QUESTIONS - Crystal Series 460X CORSAIR

La polarité est-elle importante pour les connecteurs du panneau avant ?

Non, sauf pour les connecteurs LED. Les connecteurs Power SW, Reset SW, HDD LED (sans polarité) peuvent être branchés indifféremment. Pour les LED, respectez le sens (+ et -) indiqué sur la carte mère.

Que faire si mon boîtier est endommagé à l'arrivée ou qu'un ventilateur ne fonctionne plus ?

Rendez-vous sur le site support.corsair.com et demandez une autorisation de retour (RMA) pour un remplacement des pièces défectueuses.

Où puis-je monter des ventilateurs supplémentaires ?

Vous pouvez monter des ventilateurs aux emplacements suivants :
- Avant : 3 x 120 mm ou 2 x 140 mm
- Haut : 2 x 120 mm ou 2 x 140 mm
- Arrière : 1 x 120 mm.

Quelle est la longueur maximale de la carte graphique supportée ?

La longueur maximale de la carte graphique est de 370 mm.

Quel type de bloc d'alimentation est compatible ?

Un bloc d'alimentation au format ATX jusqu'à 200 mm de long peut être installé dans la chambre inférieure.

Comment installer un disque dur 3,5 pouces ?

Placez le disque sur le plateau correspondant, puis faites glisser l'ensemble dans la cage de disque dur depuis l'arrière de la carte mère jusqu'à ce qu'il s'enclenche.

Puis-je installer un SSD ?

Oui, faites glisser le disque 2,5 pouces dans le plateau prévu jusqu'à ce qu'il s'enclenche en position.

Comment retirer le panneau avant ?

Dévissez les vis de fixation du panneau avant, puis retirez-le doucement mais fermement du boîtier en tirant vers l'avant.

Quel est le rôle du contrôleur de ventilateur RVB (sur version 460X RGB) ?

Le contrôleur permet de gérer l'éclairage RVB des ventilateurs inclus. Consultez le guide de démarrage rapide fourni pour les instructions de branchement et d'utilisation.

Le boîtier possède-t-il des filtres anti-poussière ?

Oui, le boîtier est équipé de filtres anti-poussière amovibles au niveau du capot supérieur et des entrées d'air avant. Nettoyez-les régulièrement pour maintenir un bon flux d'air.

MODE D'EMPLOI Crystal Series 460X CORSAIR

Table des matières Spécifications du boîtier

Félicitations 11

Spécifications du boîtier....12

Contenu du kit d'accessoires ....13

Caractéristiques du boîtier 14

Retrait des panneaux latéraux....15

Installation de la carte mère....15

Installation des disques durs....16

Installation des SSD 16

Installation du bloc d'alimentation 17

Installation des cartes PCI-e / PCI....17

Retrait de la façade 18

Installation des connecteurs E/S avant....18

Utilisant le Contrôleur de ventilateur RVB (460X - RVB) 19

Foire aux questions 20

Félicitations !

Merci d'avoir acheté le boîtier d'ordinateur PC ATX tour moyenne compacte en verre trempé Crystal Series 460X.

Avec ses panneaux avant et latéral en verre trempé, le CORSAIR Crystal Series 460X est un splendide boîtier ATX compact possédant une capacité de refroidissement supérieure. Les câbles et les disques durs sont rangés sous un couvercle de bloc d'alimentation et de disques dur amovible deux pièces. Le design Direct Airflow Path (circulation d'air directe) permet aux ventilateurs d'acheminer l'air directement et sans effort vers les composants les plus chauds et ainsi de refroidir votre système le plus silencieusement possible, sans devoir forcer pour tirer l'air à travers les cages de disques durs non utilisées.

Longueur 440mm

Largeur 220mm

Hauteur 464mm

Longueur maximale de la carte graphique 370mm

Hauteur maximale du refroidisseur du processeur 170mm

Longueur maximale du bloc d'alimentation....200mm

Emplacement des ventilateurs

Avant	3 x 120mm / 2 x 140mm
Haut	2 x 120mm / 2 x 140mm
Arrière	120mm

Compatibilité du radiateur

Avant	280mm / 360mm
Haut	240mm
Arrière	120mm

Contenu du kit d'accessoires

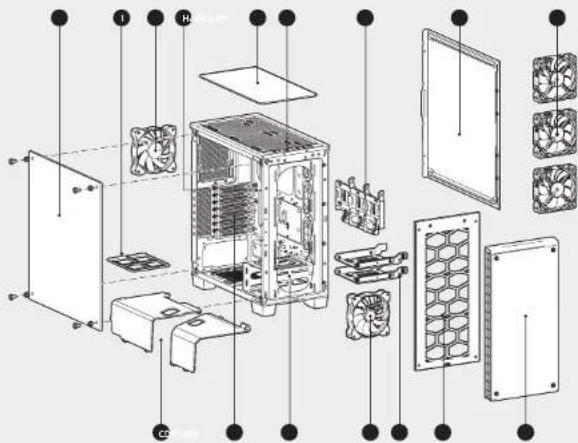

Caractéristiques du boîtier

A Panneau latéral en verre trempé
B Panneau latéral plein
Capots de bloc d'alimentation et de disque de 3,5" modulaires amovibles
B Cage et traîneaux de disque dur modulaires
Fixations de SDD arrière
F Ventilateur aspirant avant AF140L
6 Ventilateur d'évacuation arrière AF120L
H Panneau découpé de processeur arrière et panneaux découpés d'acheminement des câbles intégrés avec œillets
Filtres anti-poussière
Capot supérieur
x Panneau d'E/S avant (x2 USB 3.0, casque, micro, alimentation et réinitialisation)
(x7) Logements d'extension
M Panneau avant amovible en verre trempé
N Ventilateurs (x3) DEL RVB SP120 (460X - RVB)

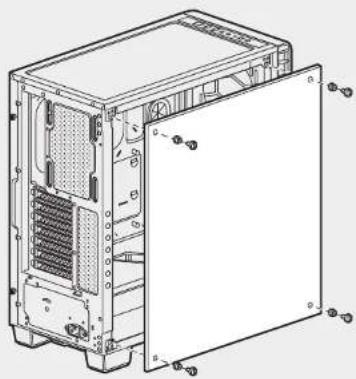

1. Enlever les panneaux latéraux

Enlevez les vis de serrage et tirez le panneau latéral.

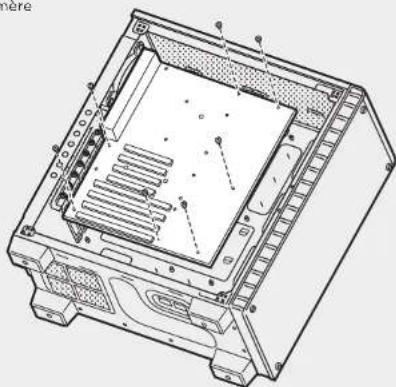

2. Installation de la carte mère

Enclenchez la plaque de protection E/S de la carte mère dans la découpe d'accueil.

Alignez la carte mère sur les entretoises du boîtier.

Fixez à l'aide des vis incluses. b

3. Installation des disques durs

Étape 1 - Positionnez le disque sur le plateau pour disque de 3,5".

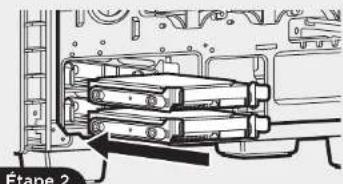

Étape 2 - Faites glisser le disque et le rail dans la cage de disque dur depuis l'arrière de la carte mère, comme indiqué.

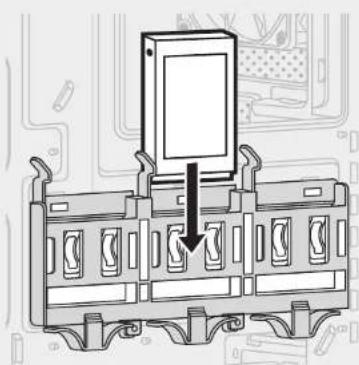

Faites glisser le disque de 2,5" dans le plateau jusqu'à ce qu'il s'enclenche en position.

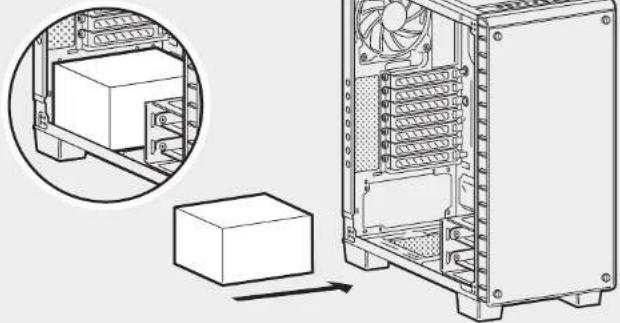

5. Installation du bloc d'alimentation

Installez le bloc d'alimentation dans la chambre inférieure du boîtier et fixez à partir de l'arrière à l'aide de quatre vis.

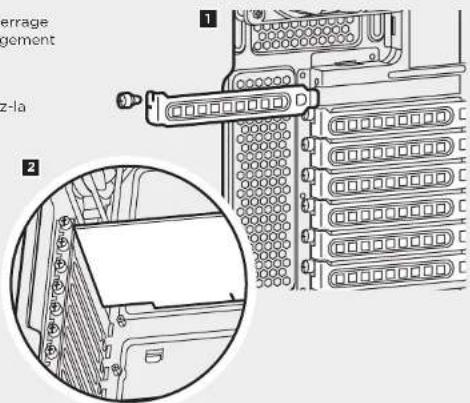

1. Retirez les vis de serrage et les capots de logement correspondants.
2. Installez la carte d'extension et fixez-la à l'aide de vis.

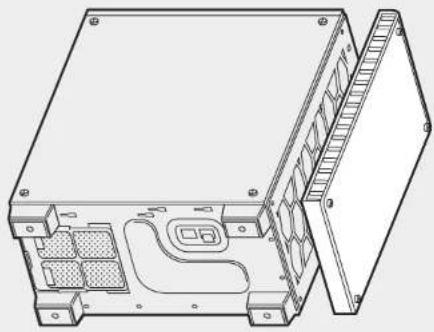

7. Enlever le panneau avant

Dévissez le panneau avant, puis retirez-le doucement mais fermement du boîtier.

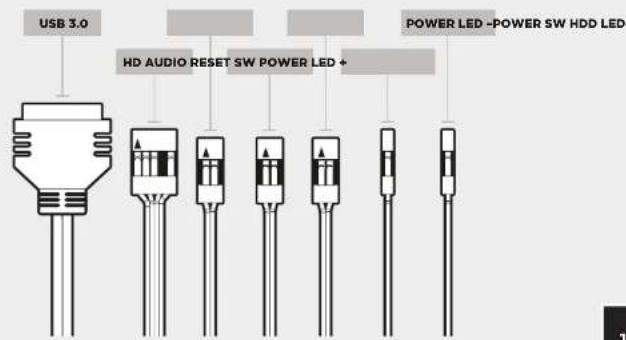

8. Installation des connecteurs E/S avant

Consultez le manuel de la carte mère pour plus d'informations sur l'emplacement des connecteurs et des broches de sortie du panneau avant.

CRYSTAL SERIES 460X

9. Utilisant le Contrôleur de ventilateur RVB (460X - RVB)

Consultez le guide de démarrage rapide du

« RGB Fan Controller » (Contrôleur de

ventilateur RVB) pour des instructions détaillées.

Foire aux questions

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation? Non, uniquement pour les connecteurs à DEL.
2. À qui dois-je m'adresser si mon boîtier est endommagé à l'arrivée ou lorsqu'un ventilateur ne fonctionne plus? Veuillez vous rendre sur le site support.corsair.com et demandez une RMA (autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.
3. Où puis-je monter un ventilateur?

Montage pour ventilateur emplacements
Avant 3 x 120mm, 2 x 140mm
Haut 2 x 120mm / 2 x 140mm
Amière 120mm

Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsalr.com, à la page des produits.

CRYSTAL SERIES 460X

CORSAIR MEMORY, Inc. déclare que son équipement est conforme à la directive 2011/65/EU. Une copie de la déclaration de conformité originales peut être obtenue en envoyant un courrier électronique à l'adresse [e-mail].

Conformément à la directive européenne 2012/19/EU, et afin d'atteindre un certain nombre d'objectifs en matière de protection de l'environnement, les règles suivantes doivent être appliquées:

Elles concernent les déchets d'équipement électriques et électroniques. Le pictogramme "picto" présent sur le produit, son manuel d'utilisation ou son emballage indique que le produit est soumis à cette réglementation.

Le consommateur doit retourner le produit usager aux points de collecte prévus à cet effet. Il peut aussi le remettre à un revendeur. En permettant enfin le recyclage des produits, le consommateur contribuera à la protection de notre environnement. C'est un acte écologique.
