Crystal Series 460X - Obudowa komputera CORSAIR - Bezpłatna instrukcja obsługi

Typ produktu	Obudowa komputerowa ATX średnia wieża kompaktowa
Marka	Corsair
Model	Crystal Series 460X
Wymiary (dł. x szer. x wys.)	440 x 220 x 464 mm
Materiał panelu przedniego	Szkło hartowane
Materiał panelu bocznego	Szkło hartowane (strona główna), stal (strona przeciwna)
Obsługiwany format płyty głównej	ATX, Micro-ATX, Mini-ITX
Maksymalna długość karty graficznej	370 mm
Maksymalna wysokość chłodzenia CPU	170 mm
Maksymalna długość zasilacza	200 mm
Miejsca na wentylatory	Przód: 3x120 mm lub 2x140 mm Góra: 2x120 mm lub 2x140 mm Tył: 1x120 mm
Kompatybilność z chłodnicami	Przód: 280/360 mm Góra: 240 mm Tył: 120 mm
Złącza panelu przedniego	2x USB 3.0, gniazdo słuchawkowe, gniazdo mikrofonowe, przyciski Power/Reset
Główne funkcje	Szklane panele, konstrukcja Direct Airflow Path, zdejmowana pokrywa zasilacza i dysków twardych, filtry przeciwkurzowe, wbudowany kontroler RGB (wersja RGB)
Zawartość zestawu akcesoriów	Śrubki, dystanse, tacki na dyski twarde, kontroler RGB (wersja RGB)
Konserwacja i czyszczenie	Regularnie czyść filtry przeciwkurzowe miękką ściereczką lub odkurzaczem.
Bezpieczeństwo	Używaj na stabilnej powierzchni. Uważaj na krawędzie szklane. Odłącz zasilanie przed jakąkolwiek manipulacją.
Części zamienne i naprawialność	Skontaktuj się z pomocą techniczną Corsair przez support.corsair.com, aby uzyskać części zamienne w ramach gwarancji (RMA).
Informacje ogólne	Zgodny z dyrektywą 2011/65/UE (RoHS). Recykling zgodnie z dyrektywą 2012/19/UE (WEEE).

Często zadawane pytania - Crystal Series 460X CORSAIR

Czy polaryzacja ma znaczenie dla złączy panelu przedniego?

Nie, z wyjątkiem złączy LED. Złącza Power SW, Reset SW, HDD LED (bez polaryzacji) można podłączyć dowolnie. W przypadku LED należy przestrzegać polaryzacji (+ i -) wskazanej na płycie głównej.

Co zrobić, jeśli obudowa jest uszkodzona po dostawie lub wentylator nie działa?

Wejdź na stronę support.corsair.com i poproś o autoryzację zwrotu (RMA) w celu wymiany wadliwych części.

Gdzie mogę zamontować dodatkowe wentylatory?

Możesz zamontować wentylatory w następujących miejscach:
- Przód: 3 x 120 mm lub 2 x 140 mm
- Góra: 2 x 120 mm lub 2 x 140 mm
- Tył: 1 x 120 mm.

Jaka jest maksymalna obsługiwana długość karty graficznej?

Maksymalna długość karty graficznej wynosi 370 mm.

Jaki typ zasilacza jest kompatybilny?

Zasilacz w formacie ATX o długości do 200 mm może być zainstalowany w dolnej komorze.

Jak zainstalować dysk twardy 3,5 cala?

Umieść dysk na odpowiedniej tacy, a następnie wsuń całość do klatki dysku twardego od tyłu płyty głównej, aż do zatrzaśnięcia.

Czy mogę zainstalować dysk SSD?

Tak, wsuń dysk 2,5 cala w odpowiednią tackę, aż do zatrzaśnięcia w pozycji.

Jak zdjąć panel przedni?

Odkręć śruby mocujące panel przedni, a następnie delikatnie, ale stanowczo pociągnij go do przodu, aby zdjąć z obudowy.

Jaka jest rola kontrolera wentylatorów RGB (w wersji 460X RGB)?

Kontroler umożliwia zarządzanie podświetleniem RGB dołączonych wentylatorów. Zajrzyj do dołączonego przewodnika szybkiego startu po instrukcje podłączenia i użytkowania.

Czy obudowa ma filtry przeciwkurzowe?

Tak, obudowa jest wyposażona w zdejmowane filtry przeciwkurzowe na górnej pokrywie i przednich wlotach powietrza. Regularnie je czyść, aby utrzymać dobry przepływ powietrza.

INSTRUKCJA OBSŁUGI Crystal Series 460X CORSAIR

Spis treści Dane techniczne obudowy

Gratulacje	71
Dane techniczne obudowy	72
Zawartość zestawu akcesoriów	73
Cechy obudowy	74
Zdejmowanie paneli bocznych	75
Montowanie płyty głównej	75
Montowanie dysków twardych	76
Montowanie dysków SSD	76
Montowanie zasilacza	77
Montowanie kart PCI-e / PCI	77
Zdejmowanie panelu przedniego	78
Montowanie przednich złączy wejścia / wyjścia	78
Korzystanie z kontrolera wentylatorów RGB (460X - RGB)	79
Często zadawane pytania	80

Gratulacje!

Dziękujemy za zakup kompaktowej obudowy komputera ze szkła hartowanego ATX Mid-Tower Crystal Series 460X.

Dzięki panelowi przedniemu i bocznemu ze szkła hartowanego kompaktowa obudowa ATX Corsair Crystal Series 460X prezentuje się efektownie i umożliwia skuteczne chłodzenie wnętrza. Przewody i napędy są schowane pod wyjmowaną dwuczęściową osłoną zasilacza i dysku twardego. Konstrukcja Direct Airflow Path eliminuje przepływ powietrza przez nieużywane klatki na dyski — zamiast tego wentylatory mogą płynnie kierować powietrze do najgorętszych elementów, dzięki czemu komputer działa cicho i jest skutecznie chłodzony.

Długość	440mm
Szerokość	220mm
Wysokość	464mm

Maksymalna długość karty graficznej	370mm
Maksymalna wysokość układu chłodzenia procesora	170mm
Maksymalna długość zasliacza	200mm

Miejsca montażu wentylatorów
Przód	3 x 120mm / 2 x 140mm
Góra	2 x 120mm / 2 x 140mm
Tyt	120mm

Zgodność radiatora
Przód	280mm / 360mm
Góra	240mm
Tyl	120mm

Zawartość zestawu akcesoriów

a x6 Opaski zaciskowe do przewodów

b x16 Śruby do płyty głównej / dysków twardych

c x16 Śruby do dysku SSD / napędu optycznego

d x4 Śruby z łbem stożkowym ściętym do dysku SSD

e x16 Krótkie śruby do wentylatorów

Długie śruby do wentylatorów

g x1 Śruba dystansowa do płyty głównej

Cechy obudowy

Panel boczny z hartowanego szkła
B Pełny panel boczny
Wymienne, modułowe osłony do zasilacza i napędu 3,5"
Modułowa klatka dysku twardego i sanki
E Tyline mocowania dysku SSD
Przedni wentylator ssący AF140L
6 Tylny wentylator wyciągowy AF120L
Wycięcie na tylną usztywniającą płytkę procesora i wycięcia do prowadzenia kabli z przepustami
Filtry przeciwkurzowe
Pokrywa górna
Przedni panel wejść / wyjść (2x USB 3.0, słuchawki, mikrofon, zasilanie i reset)
Gniazda rozszerzeń (7x)
Zdejmowany panel przedni ze szkła hartowanego
N Wentylatory LED SP120 RGB (460X - RGB) (3x)

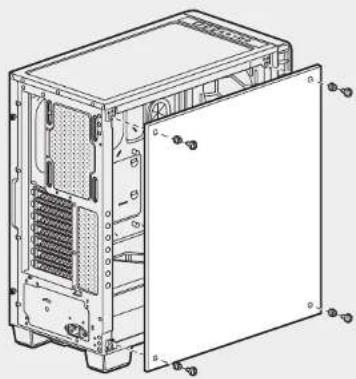

1. Zdejmowanie paneli bocznych

Wykręć śruby radełkowane i zdejmij panel boczny.

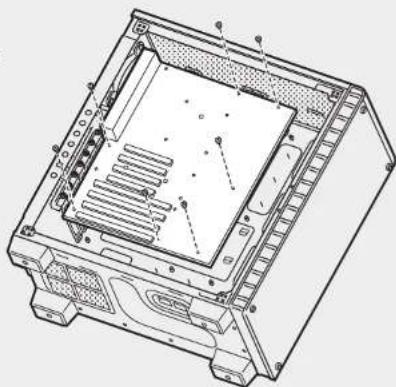

2. Montowanie płyty głównej

Włoż osłone gniazd wejścia / wyjścia płyty głównej do wycięcia.

Wyrównaj płytę główną ze śrubami dystansowymi w obudowie.

Przykręć za pomocą śrub dodanych w komplecie.

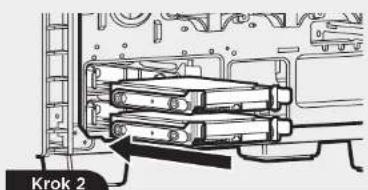

3. Montowanie dysków twardych

Krok 1 - Włoż dysk do tacy na dysk 3,5".

Krok 2 - Wsuń zespół dysku i szyn do klatki dysku twardego z tyłu płyty głównej, jak pokazano na rysunku.

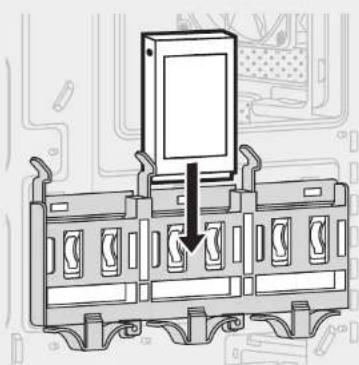

4. Montowanie dysków SSD

Wsuń dysk 2,5" do tacy, aż się zatrzaśnie.

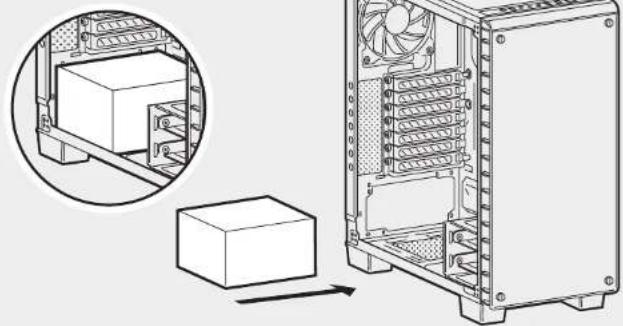

5. Montowanie zasilacza

Zamocuj zasilacz w dolnej komorze obudowy i przykręć czterema śrubami od tyłu.

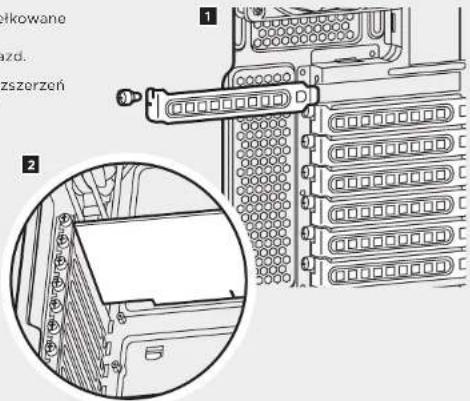

6. Montowanie kart PCI-e / PCI

1. Wykręć śruby radełkowane i zdejmij osłony odpowiednich gniazd.
2. Zainstaluj kartę rozszerzeń i przykręć śrubami radełkowanymi.

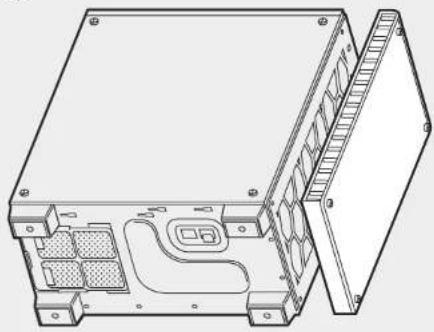

7. Zdejmowanie panelu przedniego

Odkręć panel przedni, a następnie delikatnie, ale zdecydowanie ociągnij go od obudowy.

8. Montowanie przednich złączy wejścia / wyjścia

Sprawdź w instrukcji płyty głównej, gdzie znajdują się złącza do panelu przedniego, oraz jaki jest ich rozkład styków.

CRYSTAL SERIES 460X

Szczegółowe informacje można znaleźć w załączonej skróconej instrukcji obsługi kontrolera wentylatorów RGB.

Często zadawane pytania9. Korzystanie z kontrolera wentylatorów RGB (4

1. Czy biegunowość ma znaczenie w przypadku złącza zasilania i resetowania na panelu wejść / wyjść? Nie, jest ważna tylko w przypadku złączy podświetlenia LED.
2. Z kim mam się skontaktować, jeśli otrzymana obudowa jest uszkodzona lub nie działa jeden z wentylatorów? Na stronie support.corsair.com złóż wniosek o zwrot (RMA), aby umożliwiać nam wymianę uszkodzonych części.
3. Gdzie można zamontować wentylator?

Mlejsca montazu wentylatorów
Przób 3 x 120mm, 2 x 140mm
Góra 2 x 120mm / 2 x 140mm
Tyl 120mm

Więcej informacji na temat obudowy znajduje się na stronie produktu w witrynie corsalr.com.

CRYSTAL SERIES 460X

CORSAIR MEMORY, Inc. oświadcza, że to urządzenie jest zgodnie z dyrektywami 2011/65/EU. Kopią doklaracji zgodności można uzyskać pod adresem [e-mail].

THE AUTHORIZED REPRESENTATIVE IN EUROPE CORSAIR MEMORY, BV

Od czasu wprowadzenia europejskiej dyrektyw 2012/19/EU do prawa narodowego obowiązują nastpcujące ustalenia:

Urzdażeń elektrycznych i elektronicznych nie należy wyrzucać wraz z innymi odpadami domowymi. Uzytkownik zobowiązany jest, niepotrzebne lub znisztzone urządzenia elektryczne odnieść do punktu zbiórki lub do sprawdzawy. Szczegołowe kwestie regulują przepoisy prawne danego kraju. Informuje o tym symbol przekreślanego kosza umieszczony na opakowaniu. Segregując śmieci pomagasz chronić środowisko naturalni
