Typ produktu	W pełni modułowy zasilacz ATX
Marka	Corsair
Model	RM1200x SHIFT
Moc znamionowa	1200 W
Certyfikat wydajności	80 PLUS Gold
Wejście AC	100-240 V AC, 15-7.5 A, 47-63 Hz
Maksymalne wyjście +12V	100 A (1200 W)
Wyjścia +3.3V / +5V	20 A każde, łącznie 150 W
Wyjście +5Vsb	3 A, 15 W
Wbudowane zabezpieczenia	OVP, OCP, OTP, SCP, OPP, awaria katastrofalna
Wentylator	140 mm z łożyskiem kulkowym, tryb zerowy RPM do ~480 W
Maksymalny poziom hałasu	35 dB(A) przy pełnym obciążeniu
Wymiary (D x S x W)	180 x 150 x 86 mm
Waga	2,7 kg (około)
Zawartość opakowania	Zasilacz, kabel AC, modułowe kable DC, opaski kablowe, śruby montażowe, instrukcja bezpieczeństwa
Dołączone kable	1x ATX 24-pin, 2x EPS/ATX12V 8-pin (4+4), 1x 12VHPWR (12+4), 2x PCIe 8-pin (6+2) o długości 750 mm, 4x PCIe 8-pin (6+2) o długości 650 mm, 4x SATA (4 złącza), 2x PATA 4-pin
Konserwacja i czyszczenie	Przed czyszczeniem odłącz zasilacz. Do odkurzania kratek wentylacyjnych użyj suchej, miękkiej szmatki. Nie używaj płynów ani aerozoli.
Bezpieczeństwo	Nie otwieraj zasilacza. Ryzyko porażenia prądem. Używaj wyłącznie z uziemionym gniazdkiem.
Części zamienne i naprawialność	Ten produkt nie zawiera części, które może naprawić użytkownik. W przypadku problemów skontaktuj się z pomocą techniczną Corsair lub wykwalifikowanym technikiem.
Gwarancja	10 lat (w zależności od regionu, sprawdź u Corsair)

Często zadawane pytania - RM1200x CORSAIR

Jaka jest maksymalna moc Corsair RM1200x?

Zasilacz może dostarczyć ciągłą moc 1200 W na szynie +12V (100 A) oraz łącznie 150 W na szynach +3.3V i +5V.

Czy ten zasilacz jest kompatybilny ze standardowymi płytami głównymi ATX?

Tak, jest zgodny ze specyfikacją ATX i kompatybilny ze wszystkimi płytami głównymi ATX, micro-ATX i Mini-ITX.

Jakie kable modułowe są dołączone?

Dołączono: 1 kabel ATX 24-pin, 2 kable EPS/ATX12V 8-pin (4+4), 1 kabel 12VHPWR (12+4), 2 kable PCIe 8-pin (6+2) o długości 750 mm, 4 kable PCIe 8-pin (6+2) o długości 650 mm, 4 kable SATA (po 4 złącza) i 2 kable PATA 4-pin.

Czy wentylator jest cichy?

Tak, dzięki trybowi zerowego RPM wentylator pozostaje wyłączony do około 480 W obciążenia. Przy pełnym obciążeniu hałas osiąga 35 dB(A), co pozostaje umiarkowane.

Czy mogę użyć kabli z mojego starego zasilacza Corsair?

Zdecydowanie odradza się używania kabli z innego zasilacza, nawet Corsair, ponieważ układ pinów może się różnić. Używaj wyłącznie kabli dostarczonych z tym modelem.

Jak zamontować zasilacz w obudowie?

Najpierw odłącz stary zasilacz. Zamocuj nowy zasilacz za pomocą dołączonych śrub. Podłącz kable ATX, CPU, PCIe i SATA do odpowiednich złączy. Upewnij się, że przełącznik jest ustawiony na 'I' przed włączeniem zasilania.

Czy RM1200x ma gwarancję?

Corsair udziela 10-letniej gwarancji na ten model, z zastrzeżeniem warunków obowiązujących w regionie zakupu.

Jakie zabezpieczenia są wbudowane?

Posiada zabezpieczenia przed przepięciami (OVP), nadprądowe (OCP), przed przegrzaniem (OTP), przed zwarciem (SCP), przed przeciążeniem (OPP) i przed awarią katastrofalną.

Czy mogę podłączyć kartę graficzną wysokiej klasy, taką jak RTX 4090?

Tak, zasilacz jest wyposażony w kabel 12VHPWR (12+4 piny) zdolny do dostarczenia do 600 W, wystarczający dla nowoczesnych kart. Sprawdź kompatybilność złącz.

Gdzie mogę pobrać pełną instrukcję?

Instrukcja jest dostępna w formacie PDF na stronie Corsair lub na platformach takich jak notice-facile.com. Możesz ją pobrać bezpłatnie.

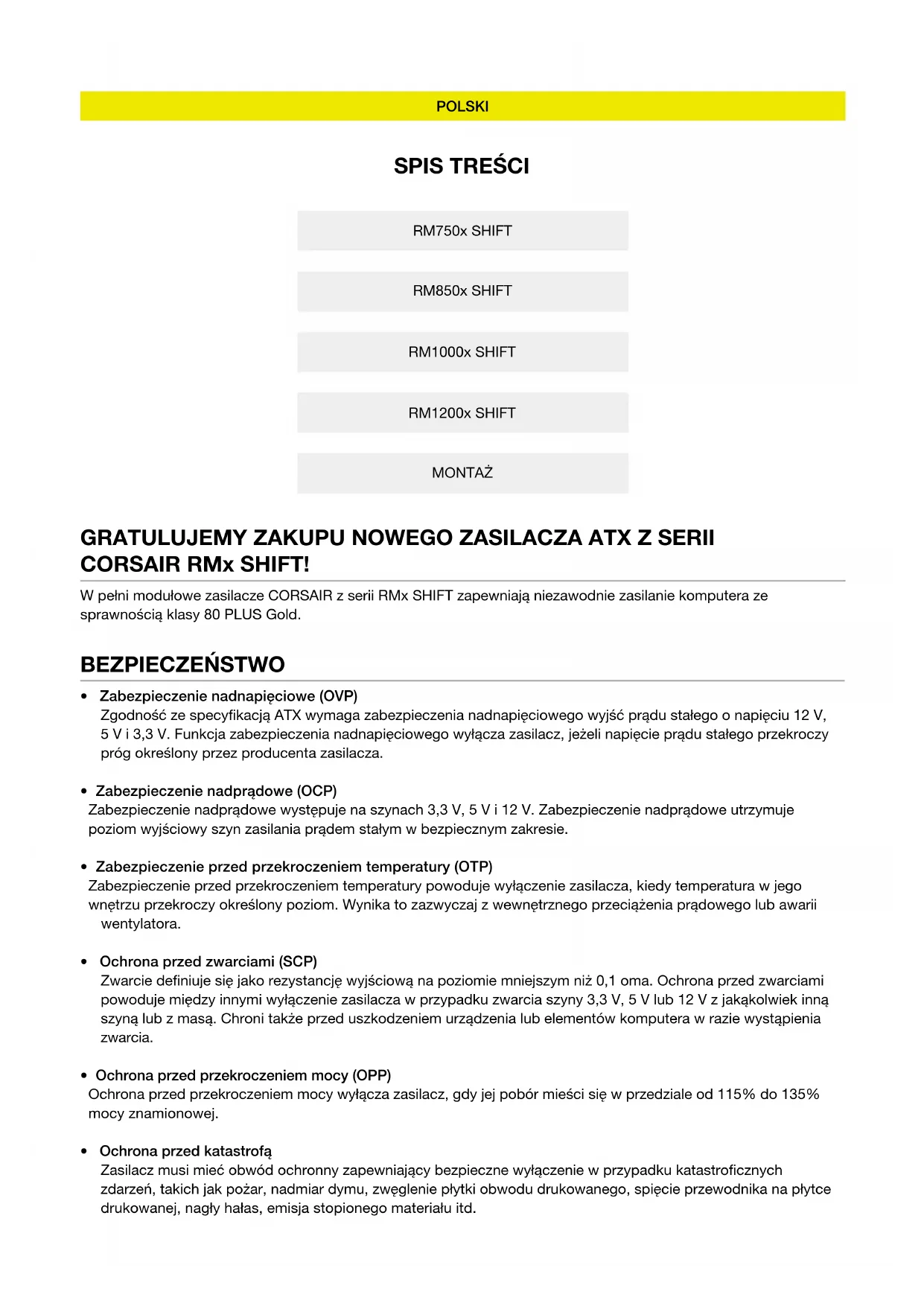

INSTRUKCJA OBSŁUGI RM1200x CORSAIR

W pełni modułowe zasilacze CORSAIR z serii RMx SHIFT zapewniają niezawodnie zasilanie komputera ze sprawnością klasy 80 PLUS Gold.

BEZPIECZEŃSTWO

• Zabezpieczenie nadnapięciowe (OVP)

Zgodność ze specyfikacją ATX wymaga zabezpieczenia nadnapięciowego wyjść prądu stałego o napięciu 12 V, 5 V i 3,3 V. Funkcja zabezpieczenia nadnapięciowego wyłącza zasilacz, jeżeli napięcie prądu stałego przekroczy próg określony przez producenta zasilacza.

• Zabezpieczenie nadprądowe (OCP)

Zabezpieczenie nadprądowe występuje na szynach 3,3 V, 5 V i 12 V. Zabezpieczenie nadprądowe utrzymuje poziom wyjściowy szyn zasilania prądem stałym w bezpiecznym zakresie.

- Zabezpieczenie przed przekroczeniem temperatury (OTP)

Zabezpieczenie przed przekroczeniem temperatury powoduje wyłączenie zasilacza, kiedy temperatura w jego wnętrzu przekroczy określony poziom. Wynika to zazwyczaj z wewnętrznego przeciążenia prądowego lub awarii wentylatora.

• Ochrona przed zwarciami (SCP)

Zwarcie definiuje się jako rezystancję wyjściową na poziomie mniejszym niż 0,1 oma. Ochrona przed zwarciami powoduje między innymi wyłączenie zasilacza w przypadku zwarcia szyny 3,3 V, 5 V lub 12 V z jakąkolwiek inną szyną lub z masą. Chroni także przed uszkodzeniem urządzenia lub elementów komputera w razie wystąpienia zwarcia.

- Ochrona przed przekroczeniem mocy (OPP)

Ochrona przed przekroczeniem mocy wyłącza zasilacz, gdy jej pobór mieści się w przedziale od 115% do 135% mocy znamionowej.

- Ochrona przed katastrofą

Zasilacz musi mieć obwód ochronny zapewniający bezpieczne wyłączenie w przypadku katastroficznych zdarzeń, takich jak pożar, nadmiar dymu, zwęglenie płytki obwodu drukowanego, spięcie przewodnika na płytce drukowanej, nagły hałas, emisja stopionego materiału itd.

ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE ZASILACZA RM750x SHIFT

Wymiary: 160mm(dł.) x 150mm(szer.) x 86mm(wys.)

Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, zestaw przewodów zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, broszura z informacjami o bezpieczeństwie

TABELA ZASILANIA CORSAIR RM750x SHIFT MAKS. OBCIĄŻENIE				MAKS. MOC WYJŚCIOWA
MODEL RPS0159 +3.3V 20A				150W
NR KATALOGOWY	75-005190	+5V	20A
CZĘSTOTLIWOŚĆ	47 - 63Hz	+12V	62.5A	750W
NATEŻENIE WEJŚCIOWE	10 - 5A	+5Vsb	3A	15W
ZASILANIE WEJŚCIOWE PRADEM PRZEMIENNYM (AC)	100 - 240V a.c.

ŁĄCZNA MOC: 750W

SPRAWNOŚĆ ZASILACZA CORSAIR RM750x SHIFT

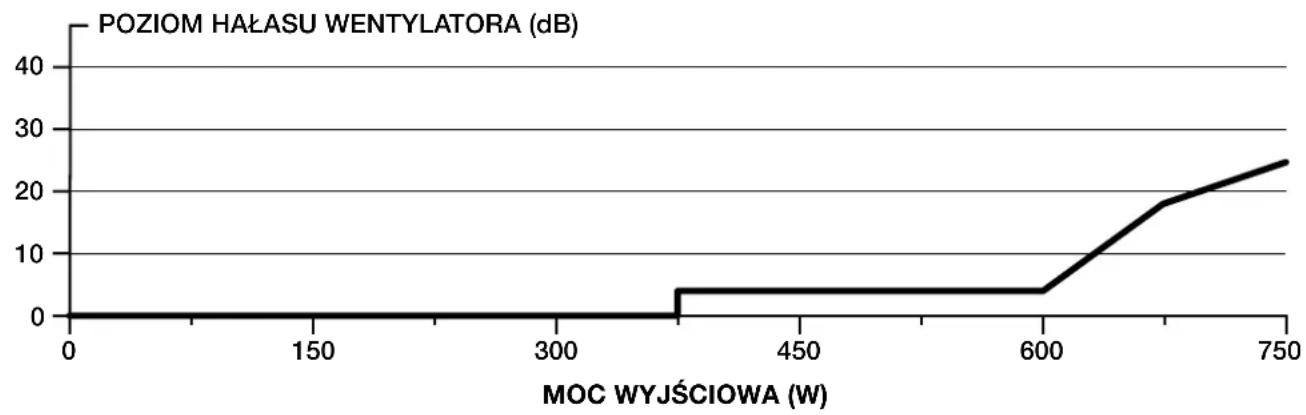

KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM750x SHIFT

ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE ZASILACZA RM850x SHIFT

Wymiary: 160mm(dł.) x 150mm(szer.) x 86mm(wys.)

Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, zestaw przewodów zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, broszura z informacjami o bezpieczeństwie

TABELA ZASILANIA CORSAIR RM850x SHIFT MAKS. OBCIĄŻENIE				MAKS. MOC WYJŚCIOWA
MODEL RPS0160 +3.3V 20A				150W
NR KATALOGOWY	75-005191	+5V	20A
CZĘSTOTLIWOŚĆ	47 - 63Hz	+12V	70.8A	849.6W
NATEŻENIE WEJŚCIOWE	10 - 5A	+5Vsb	3A	15W
ZASILANIE WEJŚCIOWE PRADEM PRZEMIENNYM (AC)	100 - 240V a.c.

ŁĄCZNA MOC: 850W

SPRAWNOŚĆ ZASILACZA CORSAIR RM850x SHIFT

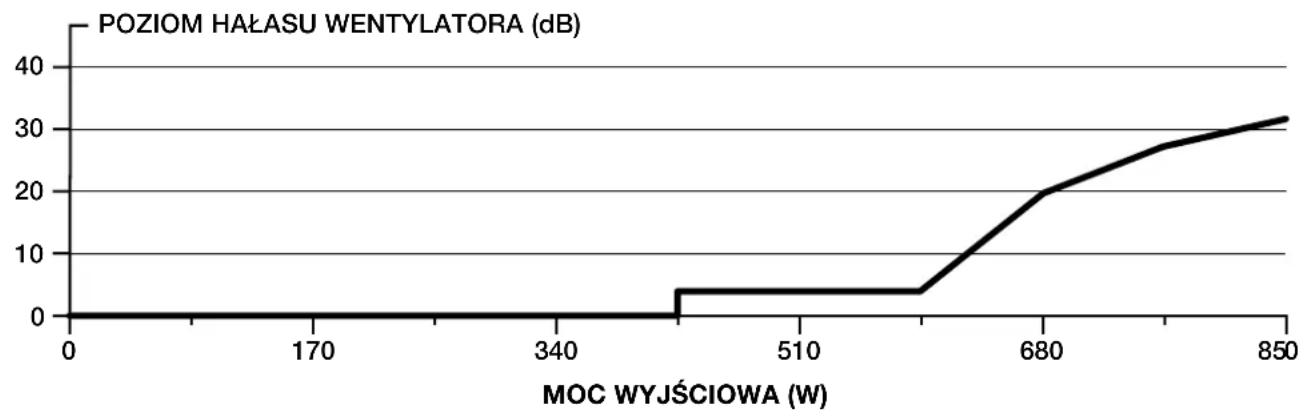

KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM850x SHIFT

ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE ZASILACZA RM1000x SHIFT

Wymiary: 180mm(dł.) x 150mm(szer.) x 86mm(wys.)

Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, zestaw przewodów zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, broszura z informacjami o bezpieczeństwie

TABELA ZASILANIA CORSAIR RM1000x SHIFT MAKS. OBCIĄŻENIE				MAKS. MOC WYJŚCIOWA
MODEL RPS0161 +3.3V 20A				150W
NR KATALOGOWY	75-005192	+5V	20A
CZĘSTOTLIWOŚĆ	47 - 63Hz	+12V	83.3A	1000W
NATĘŻENIE WEJŚCIOWE	12 - 6A	+5Vsb	3A	15W
ZASILANIE WEJŚCIOWE PRĄDEM PRZEMIENNYM (AC)	100 - 240V a.c.
ŁĄCZNA MOC: 1000W

Wymiary: 180mm(dł.) x 150mm(szer.) x 86mm(wys.)

Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, zestaw przewodów zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, broszura z informacjami o bezpieczeństwie

TABELA ZASILANIA CORSAIR RM1200x SHIFT MAKS. OBCIĄŻENIE				MAKS. MOC WYJŚCIOWA
MODEL RPS0162 +3.3V 20A				150W
NR KATALOGOWY	75-005193	+5V	20A
CZĘSTOTLIWOŚĆ	47 - 63Hz	+12V	100A	1200W
NATĘŻENIE WEJŚCIOWE	15 - 7.5A	+5Vsb	3A	15W
ZASILANIE WEJŚCIOWE PRĄDEM PRZEMIENNYM (AC)	100 - 240V a.c.
ŁĄCZNA MOC: 1200W

OPIS LICZBA
ZŁĄCZA	ŁĄCZNA DŁUGOŚĆ	750W	850W	1000W	1200W
Przewód ATX (24 styki)	610mm ± 10mm 1 1 1 1
Przewód EPS/ATX12V (8-stykowy) (4+4)	650mm ± 10mm 2 2 2 2
Przewód 12VHPWR (12+4) stykowy	650mm ± 10mm 1 1 1 1
Przewód PCIe 8 styki (6+2)	750mm ± 10mm 1 1 2 2
Przewód PCIe 8 styki (6+2)	650mm ± 10mm 1 2 3 4
Przewód SATA (4 SATA)	800mm ± 10mm 3 3 4 4
Przewód PATA (4 styki)	750mm ± 10mm 1 2 2 2

MONTAŻ NOWEGO ZASILACZA Z SERII RMx SHIFT

KROK 1: DEMONTAŻ DOTYCHCZASOWEGO ZASILACZA

Ostrzeżenie! W celu zapewnienia prawidłowego działania należy używać tylko przewodów zasilania prądem stałym (DC) znajdujących się w komplecie z nowym zasilaczem, chyba że stare przewody są oryginalnym produktem CORSAIR tego samego typu. Przed użyciem dotychczasowych przewodów należy się upewnić, czy są tego samego typu.

W przypadku składania nowego komputera przejdź do kroku 2.

1. Odłącz przewód zasilania AC od gniazda ściennego lub zasilacza awaryjnego UPS i od dotychczasowego zasilacza.
2. Odłącz wszystkie przewody zasilające z karty wideo, płyty głównej i innych urządzeń peryferyjnych.
3. Zdemontuj dotychczasowy zasilacz zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.
4. Przejdź do kroku 2.

KROK 2: MONTOWANIE NOWEGO ZASILACZA

1. Upewnij się, że kabel zasilania prądem przemiennym nie jest podłączony.
2. Zamontuj zasilacz przy użyciu śrub dodanych w zestawie — zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.

3. Podłącz 24-stykowy przewód (ATX) do płyty głównej. Podłącz 8-stykowy przewód +12 V (EPS12V) do płyty głównej.
   a. Jeśli płyta główna ma 8-stykowe gniazdo +12 V, podłącz przewód 8-stykowy bezpośrednio do płyty głównej.
   b. Jeśli płyta główna ma gniazdo 4-stykowe, odłącz element 4-stykowy od przewodu 8-stykowego, a następnie podłącz przygotowany w ten sposób przewód 4-stykowy bezpośrednio do płyty głównej.
   c. Niektóre płyty główne wymagają kombinacji 8+4 styków — użyj odpowiedniej liczby przewodów EPS12V i nie pomył ich z przewodami PCIe.

4. Podłącz przewody urządzeń peryferyjnych, PCI-Express i SATA.

a. Podłącz przewody SATA do gniazd zasilania dysku SSD SATA lub dysku twardego.
b. W razie potrzeby podłącz przewody PCI-Express do gniazd zasilania kart wideo PCI-Express.
c. Podłącz przewody urządzeń peryferyjnych do elementów ze złączem 4-stykowym.
d. Sprawdź, czy wszystkie przewody są dokładnie podłączone. Zachowaj pozostałe przewody z modułowego systemu okablowania na potrzeby podłączenia dodatkowych podzespołów w przyszłości.

1. Podłącz przewód zasilania AC do zasilacza i włącz zasilacz, naciskając włącznik (pozycja ON — Włączone oznaczona jako „l”).
