製品タイプ ATX フルモジュラー電源ユニット
ブランド Corsair
モデル RM1200x SHIFT
定格出力 1200 W
効率認証 80 PLUS Gold
AC入力 100-240 V AC, 15-7.5 A, 47-63 Hz
最大+12V出力 100 A (1200 W)
+3.3V / +5V出力 各20 A、合計150 W
+5Vsb出力 3 A, 15 W
内蔵保護機能 OVP、OCP、OTP、SCP、OPP、致命的障害
ファン 140 mm ボールベアリング、~480 WまでゼロRPMモード
最大騒音レベル 満負荷時35 dB(A)
寸法 (長さ x 幅 x 高さ) 180 x 150 x 86 mm
重量 約2.7 kg
パッケージ内容 電源ユニット、ACケーブル、モジュラーDCケーブル、ケーブルタイ、取り付けネジ、安全に関する注意書
付属ケーブル 1x ATX 24ピン、2x EPS/ATX12V 8ピン (4+4)、1x 12VHPWR (12+4)、2x PCIe 8ピン (6+2) 750mm、4x PCIe 8ピン (6+2) 650mm、4x SATA (コネクタ4個)、2x PATA 4ピン
お手入れと清掃 清掃前には電源を抜いてください。通気口のほこりは柔らかい乾いた布で拭き取ってください。液体やスプレーは使用しないでください。
安全上の注意 ユニットを開けないでください。感電の危険があります。アース付きコンセントのみ使用してください。
交換部品と修理可能性 この製品にはユーザーが修理可能な部品はありません。問題がある場合は、Corsairサポートまたは資格のある技術者に連絡してください。
保証 10年間 (地域により異なります。Corsairにご確認ください)

よくある質問 - RM1200x CORSAIR

Corsair RM1200xの最大出力は？
この電源ユニットは、+12Vレールに1200W（100A）の連続出力を供給し、+3.3Vと+5Vのレールで合計150Wを供給できます。
この電源ユニットは標準ATXマザーボードと互換性がありますか？
はい、ATX仕様に準拠しており、ATX、micro-ATX、Mini-ITXのすべてのマザーボードと互換性があります。
どのモジュラーケーブルが付属していますか？
付属品：ATX 24ピンケーブル1本、EPS/ATX12V 8ピン(4+4)ケーブル2本、12VHPWR(12+4)ケーブル1本、750mmのPCIe 8ピン(6+2)ケーブル2本、650mmのPCIe 8ピン(6+2)ケーブル4本、SATAケーブル4本（各コネクタ4個）、PATA 4ピンケーブル2本。
ファンは静かですか？
はい、ゼロRPMモードにより、約480Wの負荷までファンは停止しています。満負荷時でも騒音は35 dB(A)と、穏やかです。
以前のCorsair電源のケーブルを使用できますか？
たとえCorsair製品でも、他の電源のケーブルを使用することは強くお勧めしません。ピン配置が異なる可能性があります。このモデルに付属のケーブルのみを使用してください。
ケースに電源ユニットをどのように取り付けますか？
まず古い電源を外します。新しい電源を付属のネジで固定します。ATX、CPU、PCIe、SATAケーブルを対応するコネクタに接続します。電源投入前にスイッチが「I」の位置にあることを確認してください。
RM1200xには保証がありますか？
Corsairはこのモデルに10年間の保証を提供しています（購入地域の条件によります）。
どのような安全保護機能が内蔵されていますか？
過電圧保護（OVP）、過電流保護（OCP）、過熱保護（OTP）、短絡保護（SCP）、過負荷保護（OPP）、致命的障害保護を備えています。
RTX 4090のようなハイエンドグラフィックカードを接続できますか？
はい、この電源ユニットは最大600Wを供給できる12VHPWR（12+4ピン）ケーブルを備えており、最新のカードにも十分です。コネクタの互換性を確認してください。
完全なマニュアルはどこでダウンロードできますか？
マニュアルはCorsairのウェブサイトやnotice-facile.comなどのプラットフォームでPDF形式で入手できます。無料でダウンロードできます。

ユーザーの質問 RM1200x CORSAIR

0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。

この機器について新しい質問をする

メールはプライベートのままです：誰かがあなたの質問に答えた場合にのみ通知するために使用されます。

まだ質問はありません。最初の質問者になりましょう。

デバイスの取扱説明書をダウンロード 電源 無料でPDF形式で！マニュアルを見つける RM1200x - CORSAIR 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 RM1200x ブランド CORSAIR.

使用説明書 RM1200x CORSAIR

PUISSANCE TOTALE: 1000W

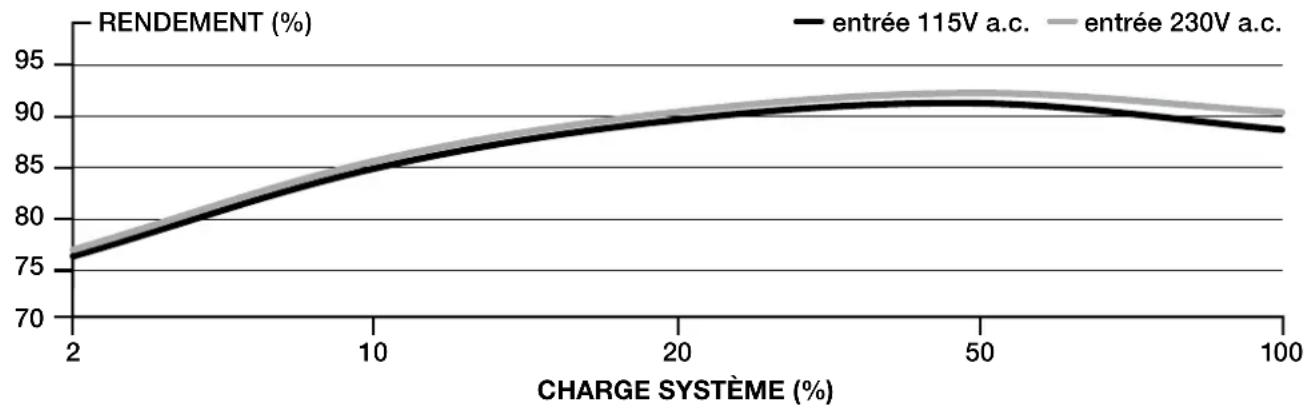

EFFICACITÉ DE L'ALIMENTATION CORSAIR RM1000x SHIFT
CORSAIR RM1200x - 1

line | CHARGE SYSTÈME (%) | RENDEMENT (%) - entrée 115V a.c. | RENDEMENT (%) - entrée 230V a.c. | | ------------------ | -------------------------------- | -------------------------------- | | 2 | 76 | 77 | | 10 | 84 | 85 | | 20 | 89 | 90 | | 50 | 91 | 92 | | 100 | 88 | 90 |

COURBE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR RM1000x SHIFT
CORSAIR RM1200x - 2

line | PUISSANCE D'ALIMENTATION (W) | NIVEAU DE BRUIT DU VENTILATEUR (dB) | | ---------------------------- | ----------------------------------- | | 0 | 0 | | 500 | 5 | | 700 | 5 | | 800 | 22 | | 1000 | 33 |

CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM1200x SHIFT

PUISSANCE TOTALE: 1000W

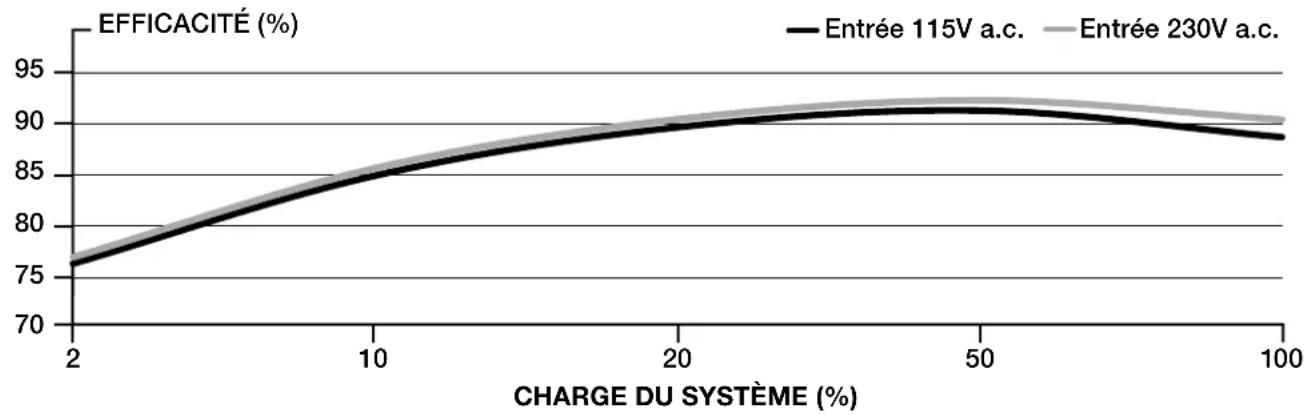

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR RM1000x SHIFT
CORSAIR RM1200x - CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM1200x SHIFT - 1

line | CHARGE DU SYSTÈME (%) | EFRICACITÉ (%) - Entrée 115V a.c. | EFRICACITÉ (%) - Entrée 230V a.c. | | ---------------------- | ---------------------------------- | ---------------------------------- | | 2 | 76 | 76 | | 10 | 84 | 85 | | 20 | 89 | 90 | | 50 | 91 | 92 | | 100 | 88 | 90 |

COURBE DE BRUIT DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR RM1000x SHIFT
CORSAIR RM1200x - CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM1200x SHIFT - 2

line | PUISSANCE DE SORTIE (W) | BRUIT DU VENTILATEUR (dB) | | ---------------------- | ------------------------- | | 0 | 0 | | 500 | 5 | | 700 | 5 | | 800 | 22 | | 1000 | 33 |

MATÉRIEL COMPRIS ET SPÉCIFICATIONS - RM1200x SHIFT

CORSAIR RM750x SHIFT 电源规格表最大负载最大输出
型号RPS0159 +3.3V 20A150W
部件号75-005190 +5V 20A
频率47 - 63Hz +12V 62.5A 750W
输入电流10 - 5A +5Vsb 3A 15W
额定交流输入100 - 240V a.c.
总功率: 750W

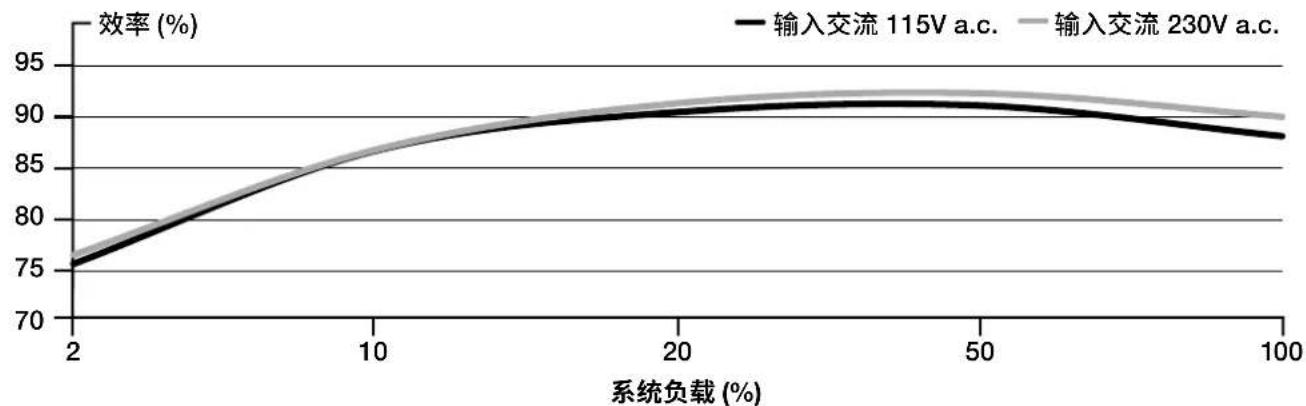

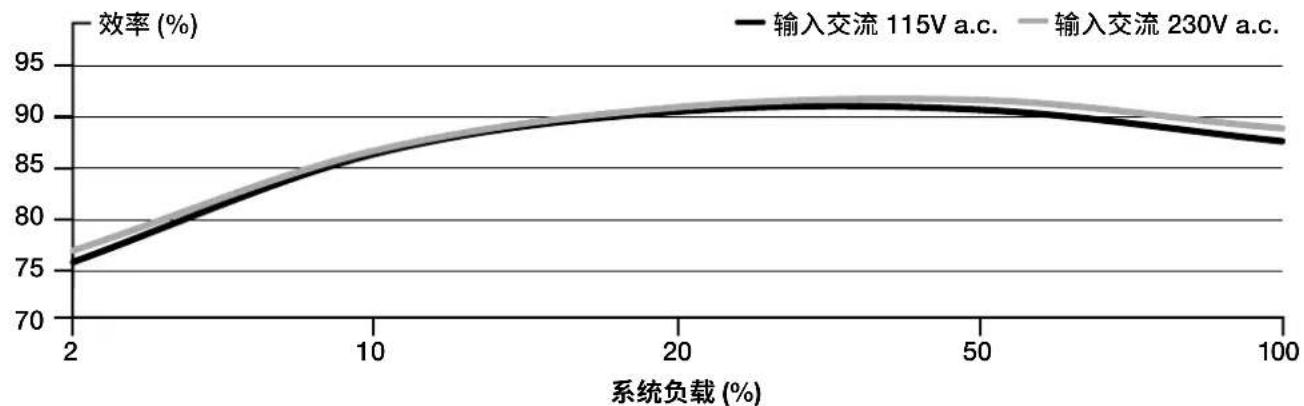

CORSAIR RM750x SHIFT 电源规格表
CORSAIR RM1200x - MATÉRIEL COMPRIS ET SPÉCIFICATIONS - RM1200x SHIFT - 1

line | 系统负载 (%) | 输入交流 115V a.c. 效率 (%) | 输入交流 230V a.c. 效率 (%) | | ------------ | --------------------------- | --------------------------- | | 2 | 76 | 77 | | 10 | 85 | 86 | | 20 | 90 | 91 | | 50 | 90 | 91 | | 100 | 87 | 88 |

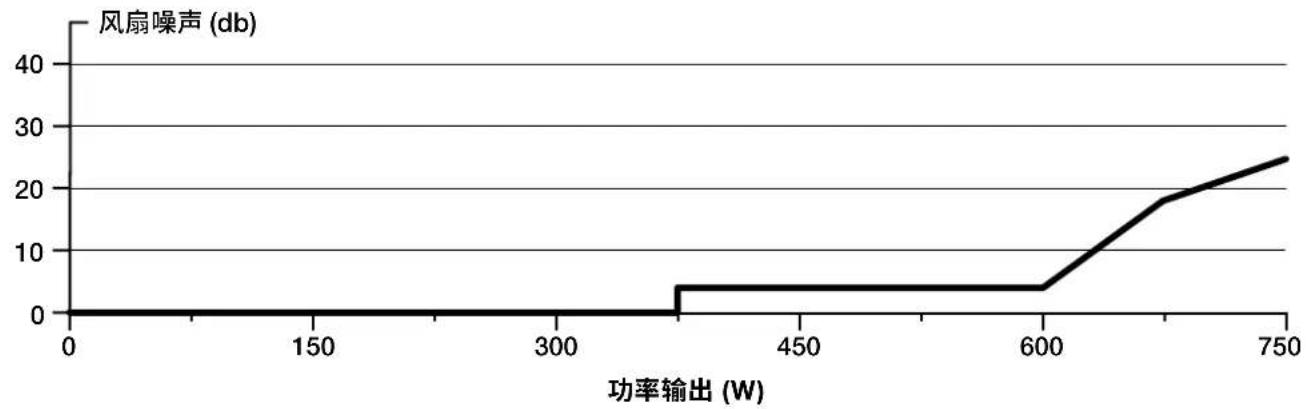

CORSAIR RM750x SHIFT 电源风扇噪音曲线
CORSAIR RM1200x - MATÉRIEL COMPRIS ET SPÉCIFICATIONS - RM1200x SHIFT - 2

line | 功率输出 (W) | 风扇噪声 (db) | | ------------ | ------------- | | 0 | 0 | | 325 | 0 | | 325 | 5 | | 600 | 5 | | 600 | 5 | | 750 | 25 |
CORSAIR RM850x SHIFT 电源规格表最大负载最大输出
型号RPS0160 +3.3V 20A150W
部件号75-005191 +5V 20A
频率47 - 63Hz +12V 70.8A 849.6W
输入电流10 - 5A +5Vsb 3A 15W
额定交流输入100 - 240V a.c.
总功率: 850W

CORSAIR RM850x SHIFT 电源规格表
CORSAIR RM1200x - MATÉRIEL COMPRIS ET SPÉCIFICATIONS - RM1200x SHIFT - 3

line | 系统负载 (%) | 输入交流 115V a.c. | 输入交流 230V a.c. | | ------------ | ------------------ | ------------------ | | 2 | 75 | 76 | | 10 | 85 | 86 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 88 | 89 |

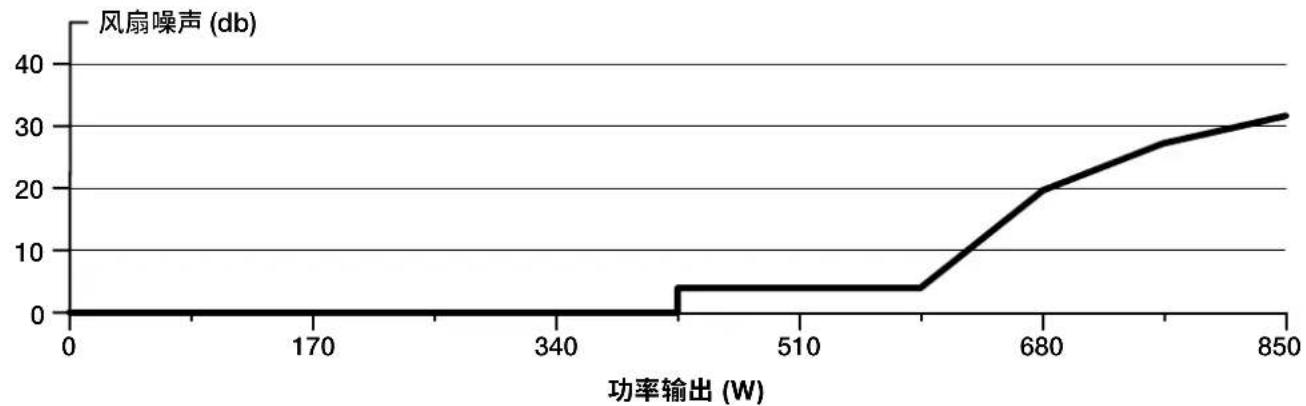

CORSAIR RM850x SHIFT 电源风扇噪音曲线
CORSAIR RM1200x - MATÉRIEL COMPRIS ET SPÉCIFICATIONS - RM1200x SHIFT - 4

line | 功率输出 (W) | 风扇噪声 (db) | | ------------ | ------------- | | 0 | 0 | | 170 | 0 | | 340 | 0 | | 510 | 5 | | 680 | 20 | | 850 | 32 |

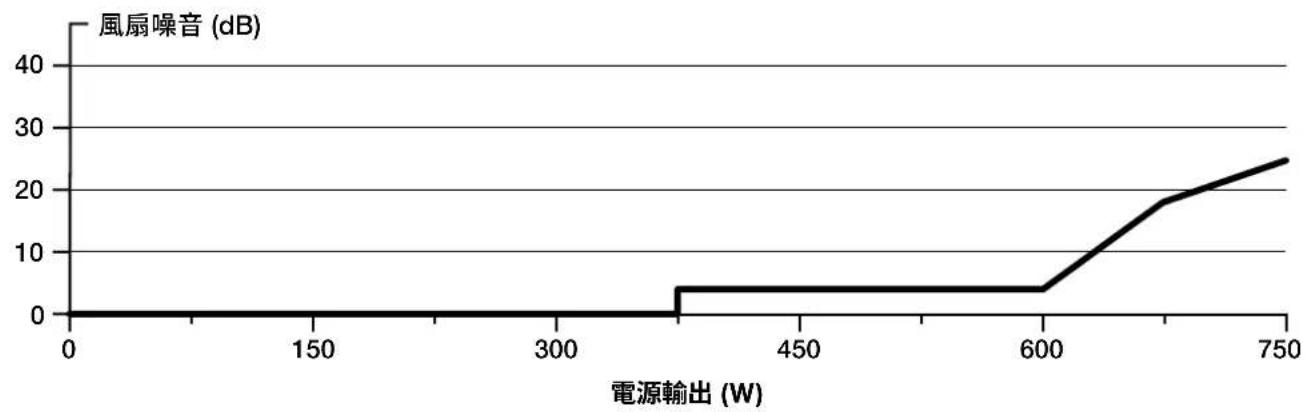

CORSAIR RM750x SHIFT 電源風扇噪音曲線
CORSAIR RM1200x - MATÉRIEL COMPRIS ET SPÉCIFICATIONS - RM1200x SHIFT - 5

line | 電源輸出 (W) | 風扇噪音 (dB) | | ------------ | ------------- | | 0 | 0 | | 150 | 0 | | 300 | 0 | | 450 | 5 | | 600 | 5 | | 750 | 25 |

RM850x SHIFT 隨附硬體和規格

尺寸: 160mm (長) × 150mm (寬) × 86mm (高)

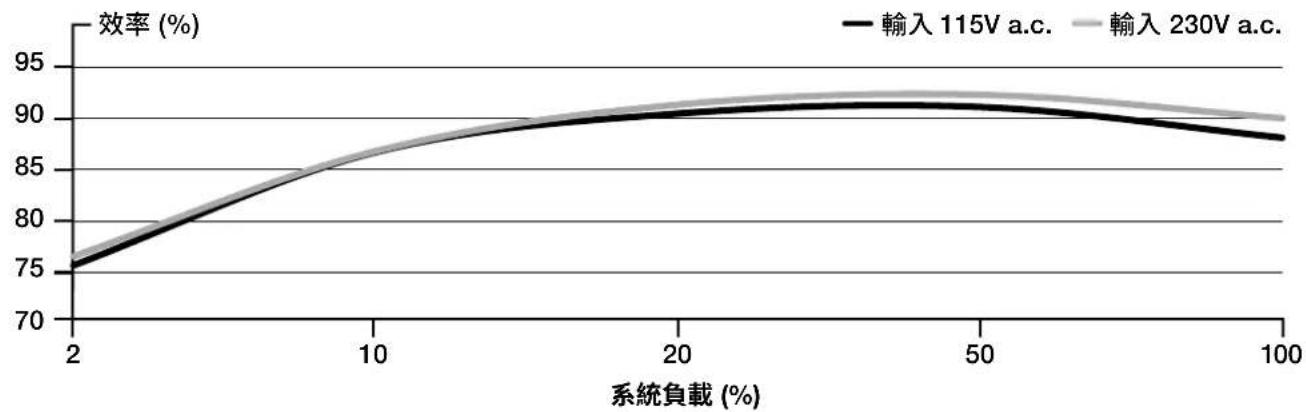

CORSAIR RM850x SHIFT 電源效率
CORSAIR RM1200x - RM850x SHIFT 隨附硬體和規格 - 1

line | 系统負載 (%) | 輸入 115V a.c. 效率 (%) | 輸入 230V a.c. 效率 (%) | | ------------- | ------------------------ | ------------------------ | | 2 | 75 | 76 | | 10 | 85 | 86 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 88 | 89 |

CORSAIR RM850x SHIFT 電源風扇噪音曲線
CORSAIR RM1200x - RM850x SHIFT 隨附硬體和規格 - 2

line | 電源輸出 (W) | 風扇噪音 (dB) | | ------------ | ------------- | | 0 | 0 | | 170 | 0 | | 340 | 0 | | 510 | 4 | | 680 | 20 | | 850 | 32 |
說明 數量
連接器 總長750W 850W 1000W 1200W
ATX 繫線 (24 接腳)CORSAIR RM1200x - RM850x SHIFT 隨附硬體和規格 - 3610mm ± 10mm 1 1 1 1
EPS/ATX12V 繫線 8 接腳 (4+4)CORSAIR RM1200x - RM850x SHIFT 隨附硬體和規格 - 4650mm ± 10mm 2 2 2 2
12VHPWR 繫線 (12+4) 接腳CORSAIR RM1200x - RM850x SHIFT 隨附硬體和規格 - 5650mm ± 10mm 1 1 1 1
PCIe 繫線 8 接腳 (6+2)CORSAIR RM1200x - RM850x SHIFT 隨附硬體和規格 - 6750mm ± 10mm 1 1 2 2
PCIe 繫線 8 接腳 (6+2)CORSAIR RM1200x - RM850x SHIFT 隨附硬體和規格 - 7650mm ± 10mm 1 2 3 4
SATA 繫線 (4 SATA)CORSAIR RM1200x - RM850x SHIFT 隨附硬體和規格 - 8800mm ± 10mm 3 3 4 4
PATA 繫線 (4 接腳)CORSAIR RM1200x - RM850x SHIFT 隨附硬體和規格 - 9750mm ± 10mm 1 2 2 2

安裝全新 RMx SHIFT 系列電源

步驟1:卸下現有的PSU

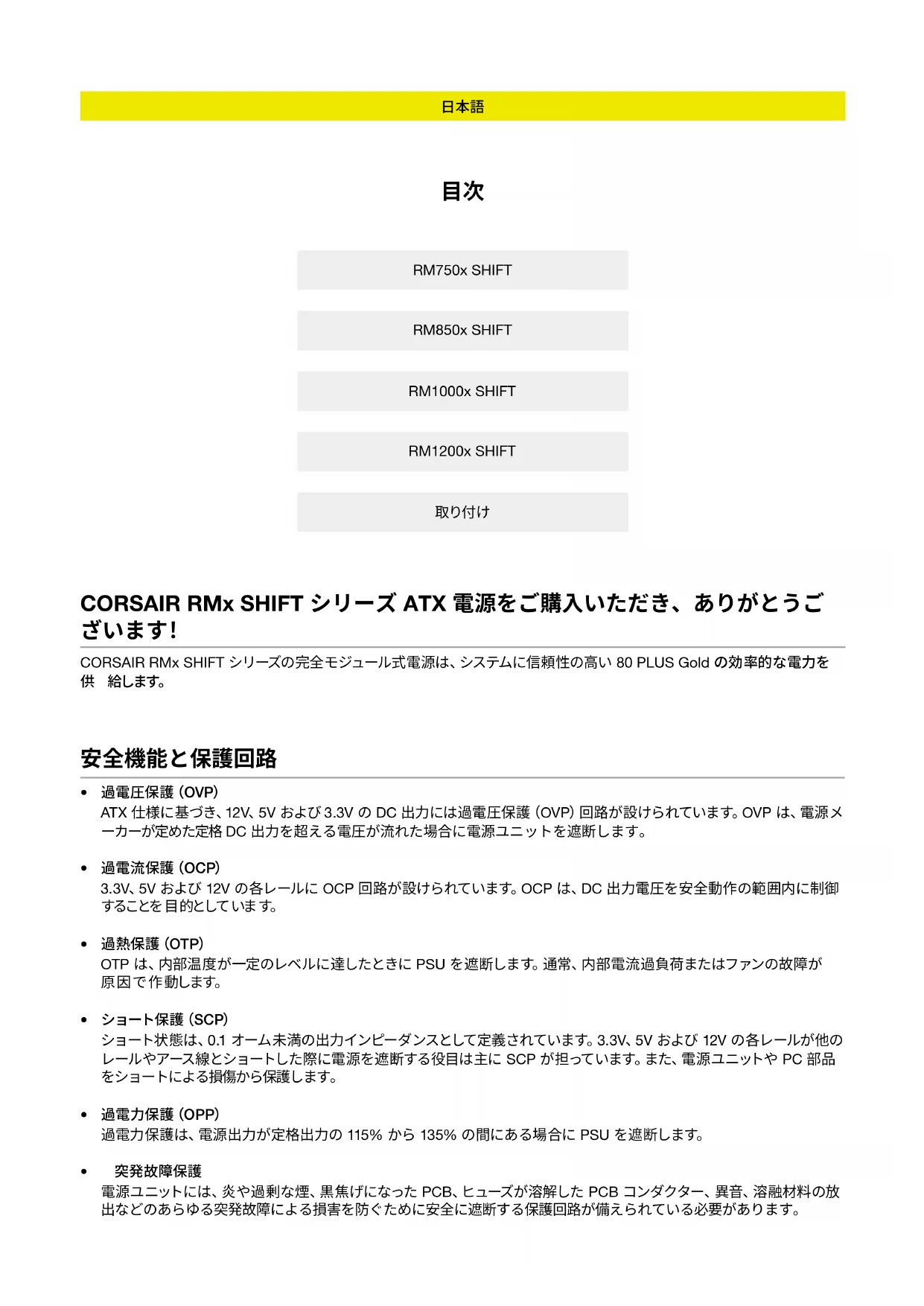

CORSAIR RMx SHIFT シリーズ ATX 電源をご購入いただき、ありがとうございます!

CORSAIR RMx SHIFT シリーズの完全モジュール式電源は、システムに信頼性の高い 80 PLUS Gold の効率的な電力を供給します。

安全機能と保護回路

- 過電圧保護 (OVP)

ATX 仕様に基づき、12V、5V および 3.3V の DC 出力には過電圧保護 (OVP) 回路が設けられています。OVP は、電源メーカーが定めた定格 DC 出力を超える電圧が流れた場合に電源ユニットを遮断します。

- 過電流保護 (OCP)

3.3V、5V および 12V の各レールに OCP 回路が設けられています。OCP は、DC 出力電圧を安全動作の範囲内に制御することを目的としています。

- 過熱保護 (OTP)

OTP は、内部温度が一定のレベルに達したときに PSU を遮断します。通常、内部電流過負荷またはファンの故障が原因で作動します。

- ショート保護 (SCP)

ショート状態は、0.1 オーム未満の出力インピーダンスとして定義されています。3.3V、5V および 12V の各レールが他のレールやアース線とショートした際に電源を遮断する役目は主に SCP が担っています。また、電源ユニットや PC 部品をショートによる損傷から保護します。

- 過電力保護 (OPP)

過電力保護は、電源出力が定格出力の115%から135%の間にある場合にPSUを遮断します。

- 突発故障保護

電源ユニットには、炎や過剰な煙、黒焦げになった PCB、ヒューズが溶解した PCB コンダクター、異音、溶融材料の放出などのあらゆる突発故障による損害を防ぐために安全に遮断する保護回路が備えられている必要があります。

RM750x SHIFT 同梱ハードウェアと仕様

寸法: 160mm (長さ) × 150mm (幅) × 86mm (高さ)

同梱物：電源、AC ケーブル、DC ケーブル、ケーブルタイ、取り付けねじ、安全ガイド

CORSAIR RM750x SHIFT 電源表最大負荷最大出力
モデルRPS0159 +3.3V 20A150W
部品番号75-005190 +5V 20A
周波数47 - 63Hz +12V 62.5A 750W
入力電流10 - 5A +5Vsb 3A 15W
AC 入力定格100 - 240V a.c.
合計出力: 750W

CORSAIR RM750x SHIFT 電源効率
CORSAIR RM1200x - RM750x SHIFT 同梱ハードウェアと仕様 - 1

line | システム 負荷 (%) | 入力 115V a.c. | 入力 230V a.c. | | --------------- | -------------- | -------------- | | 2 | 76 | 77 | | 10 | 85 | 86 | | 20 | 90 | 91 | | 50 | 90 | 91 | | 100 | 87 | 88 |

CORSAIR RM750x SHIFT 内蔵電源ファンのノイズ曲線
CORSAIR RM1200x - RM750x SHIFT 同梱ハードウェアと仕様 - 2

line | 電源出力 (W) | ファンのノイズ (dB) | | ------------ | ---------------- | | 0 | 0 | | 150300450600 | 0 | | >150300 | 4 | | >750 | 25 |

RM850x SHIFT 同梱ハードウェアと仕様

寸法: 160mm (長さ) × 150mm (幅) × 86mm (高さ)

同梱物：電源、AC ケーブル、DC ケーブル、ケーブルタイ、取り付けねじ、安全ガイド

CORSAIR RM850x SHIFT 電源表最大負荷最大出力
モデルRPS0160 +3.3V 20A150W
部品番号75-005191 +5V 20A
周波数47 - 63Hz +12V 70.8A 849.6W
入力電流10 - 5A +5Vsb 3A 15W
AC 入力定格100 - 240V a.c.
合計出力: 850W

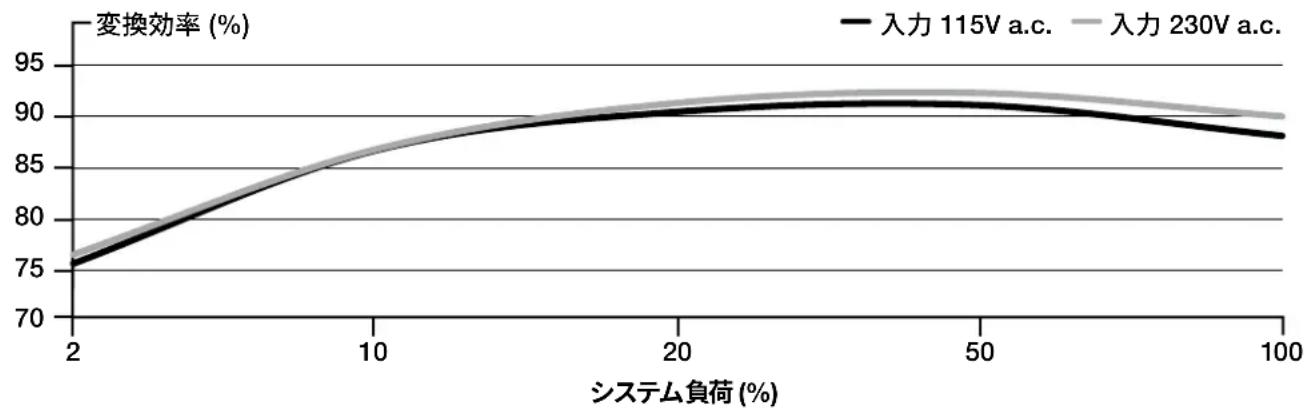

CORSAIR RM850x SHIFT 電源効率
CORSAIR RM1200x - RM850x SHIFT 同梱ハードウェアと仕様 - 1

line | システム負荷 (%) | 入力 115V a.c. | 入力 230V a.c. | | -------------- | -------------- | -------------- | | 2 | 75 | 76 | | 10 | 85 | 86 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 88 | 89 |

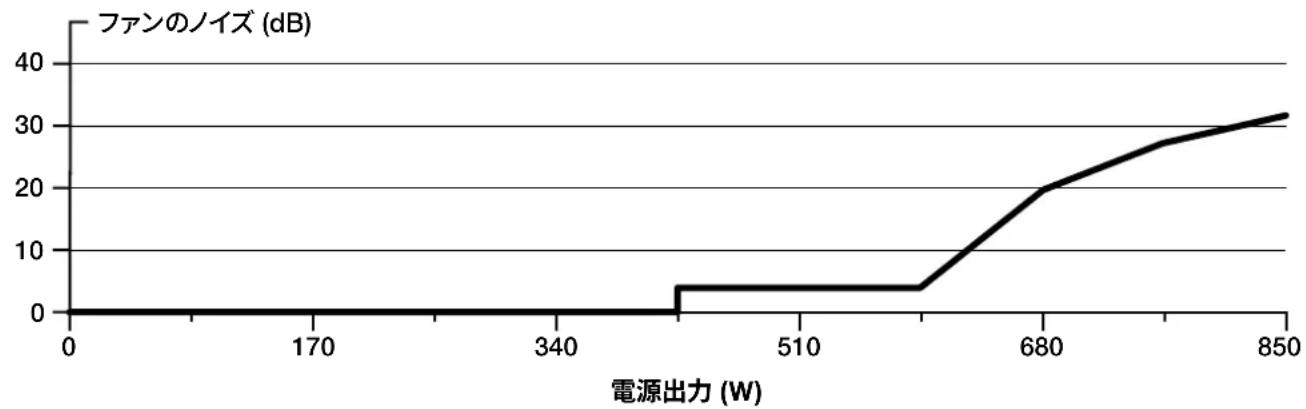

CORSAIR RM850x SHIFT 内蔵電源ファンのノイズ曲線
CORSAIR RM1200x - RM850x SHIFT 同梱ハードウェアと仕様 - 2

line | 電源出力 (W) | ファンのノイズ (dB) | | ------------ | ---------------- | | 0 | 0 | | 340 | 0 | | 510 | 4 | | 680 | 20 | | 850 | 32 |

RM1000x SHIFT 同梱ハードウェアと仕様

寸法: 180mm (長さ) × 150mm (幅) × 86mm (高さ)

同梱物: 電源、AC ケーブル、DC ケーブル、ケーブルタイ、取り付けねじ、安全ガイド

CORSAIR RM1000x SHIFT 電源表最大負荷最大出力
モデルRPS0161 +3.3V 20A150W
部品番号75-005192 +5V 20A
周波数47 - 63Hz +12V 83.3A 1000W
入力電流12 - 6A +5Vsb 3A 15W
AC 入力定格100 - 240V a.c.
合計出力: 1000W

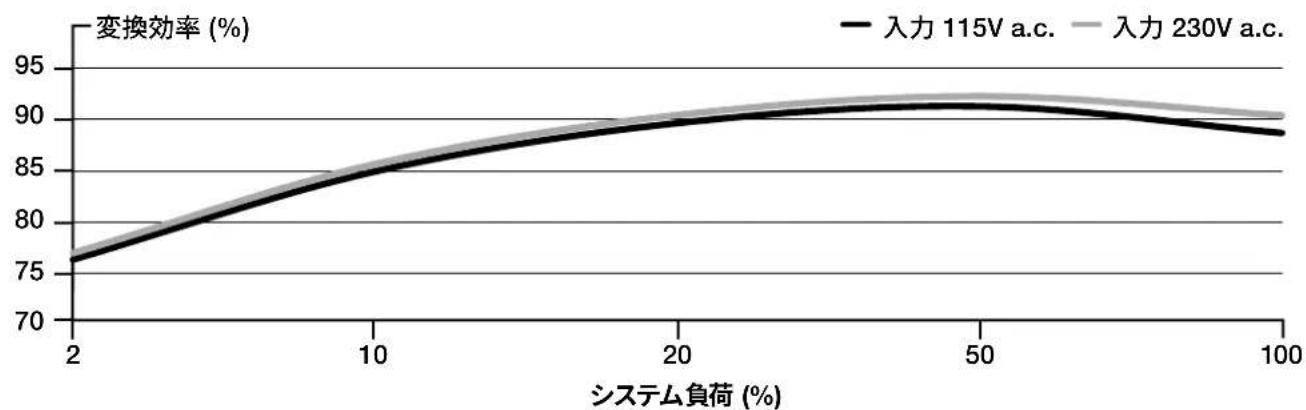

CORSAIR RM1000x SHIFT 電源効率
CORSAIR RM1200x - RM1000x SHIFT 同梱ハードウェアと仕様 - 1

line | システム負荷 (%) | 入力 115V a.c. | 入力 230V a.c. | | --------------- | -------------- | -------------- | | 2 | 76 | 77 | | 10 | 84 | 85 | | 20 | 89 | 90 | | 50 | 91 | 92 | | 100 | 88 | 90 |

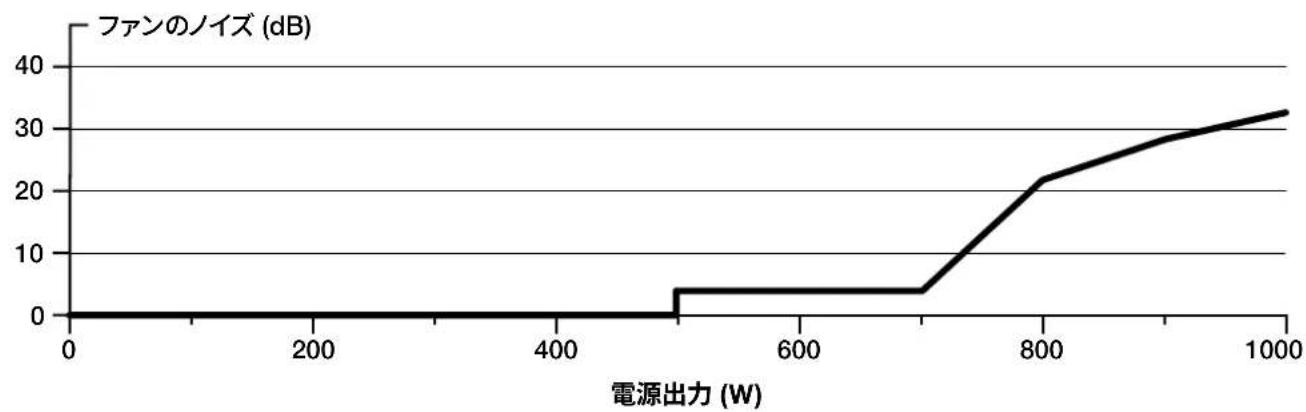

CORSAIR RM1000x SHIFT 内蔵電源ファンのノイズ曲線
CORSAIR RM1200x - RM1000x SHIFT 同梱ハードウェアと仕様 - 2

line | 電源出力 (W) | ファンのノイズ (dB) | | ------------ | ---------------- | | 0 | 0 | | 500 | 4 | | 700 | 4 | | 800 | 21 | | 1000 | 32 |

RM1200x SHIFT 同梱ハードウェアと仕様

寸法: 180mm (長さ) × 150mm (幅) × 86mm (高さ)

同梱物: 電源、AC ケーブル、DC ケーブル、ケーブルタイ、取り付けねじ、安全ガイド

CORSAIR RM1200x SHIFT 電源表最大負荷最大出力
モデルRPS0162 +3.3V 20A150W
部品番号75-005193 +5V 20A
周波数47 - 63Hz +12V 100A 1200W
入力電流15 - 7.5A +5Vsb 3A 15W
AC 入力定格100 - 240V a.c.
合計出力: 1200W

CORSAIR RM1200x SHIFT 電源効率
CORSAIR RM1200x - RM1200x SHIFT 同梱ハードウェアと仕様 - 1

line | システム負荷 (%) | 入力 115V a.c. | 入力 230V a.c. | | --------------- | -------------- | -------------- | | 2 | 76 | 77 | | 10 | 85 | 86 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 88 | 90 |

CORSAIR RM1200x SHIFT 内蔵電源ファンのノイズ曲線
CORSAIR RM1200x - RM1200x SHIFT 同梱ハードウェアと仕様 - 2

line | 電源出力 (W) | ファンのノイズ (dB) | | ------------ | ---------------- | | 0 | 0 | | 240480720960 | 0 | | 1200 | 35 |

CORSAIR RMx SHIFT シリーズ ケーブル情報

説明 数量
コネクタ 全長750W 850W 1000W 1200W
ATX ケーブル (24 ピン)CORSAIR RM1200x - RM1200x SHIFT 同梱ハードウェアと仕様 - 3610mm ± 10mm 1 1 1 1
EPS/ATX12V ケーブル (8 ピン) (4+4)CORSAIR RM1200x - RM1200x SHIFT 同梱ハードウェアと仕様 - 4650mm ± 10mm 2 2 2 2
12VHPWR ケーブル (12+4) ピンCORSAIR RM1200x - RM1200x SHIFT 同梱ハードウェアと仕様 - 5650mm ± 10mm 1 1 1 1
PCIe ケーブル 8 ピン (6+2)CORSAIR RM1200x - RM1200x SHIFT 同梱ハードウェアと仕様 - 6750mm ± 10mm 1 1 2 2
PCIe ケーブル 8 ピン (6+2)CORSAIR RM1200x - RM1200x SHIFT 同梱ハードウェアと仕様 - 7650mm ± 10mm 1 2 3 4
SATA ケーブル (4 SATA)CORSAIR RM1200x - RM1200x SHIFT 同梱ハードウェアと仕様 - 8800mm ± 10mm 3 3 4 4
PATA ケーブル (4 ピン)CORSAIR RM1200x - RM1200x SHIFT 同梱ハードウェアと仕様 - 9750mm ± 10mm 1 2 2 2

新しい RMx SHIFT シリーズ電源の取り付け

ステップ1: 既存の電源ユニットの取り外し

警告！適切に機能するように、お使いのケーブルが同じ種類の CORSAIR 純正ケーブル出ない場合は、新しい電源ユニットに付属している DC ケーブルだけを使用してください。既存のケーブルの種類を、ケーブルの使用前に確認してください。

新しくシステムを構築する場合は、ステップ2に進んでください：

  1. コンセントまたは UPS（無停電電源装置）、および既存の電源ユニットから AC 電源ケーブルを抜きます。
  2. ビデオカード、マザーボードおよびその他の周辺機器からすべての電源ケーブルを取り外します。
  3. PC ケースの取扱説明書に従って既存の電源ユニットを取り外します。
  4. ステップ 2 に進みます。

ステップ2: 新しい電源 ユニットの取り付け

  1. 電源ユニットには AC 電源ケーブルが接続されていないことを確認してください。
  2. PC ケースの取扱説明書に従い、付属のネジを用いて電源ユニットを取り付けます。
  3. マザーボードに 24 ピンの (ATX) ケーブルを接続します。マザーボードに 8 ピンの +12V (EPS12V) ケーブルを接続します。

a. マザーボードが 8 ピンの +12V ソケットを備えている場合は、マザーボードに直接 8 ピンケーブルを接続します。
b. マザーボードのソケットが4ピンタイプの場合は、8ピンケーブルから4ピンケーブルを外し、この4ピンケーブルをマザーボードに直接差し込みます。
c. いくつかのマザーボードでは、8+4 ピンが必要になります。できるだけ多くの EPS12V ケーブルを使用し、PCIe ケーブルとは間違えないでください。

  1. 周辺機器、PCI-Express、および SATA 用の電源ケーブルをそれぞれ接続します。

a. SATA 規格の SSD/HDD の電源ソケットには、SATA 用の電源ケーブルを接続します。
b. PCI-Express 用の電源ケーブルを、必要に応じて PCI-Express グラフィックカードに接続します。
c. 4 ピンコネクタが必要な周辺機器には、周辺機器用のペリフェラルケーブルを接続します。
d. ケーブルがすべて確実に接続されていることを確認してください。コンポーネントを後で追加する場合に備えて、未使用のモジュラーケーブルは必ず捨てずに保管してください。

  1. 電源ユニットに AC 電源ケーブルを接続し、「ON」の位置（「I」の印が付いた側）にスイッチを押して電源を入れます。
