RM1200x - Stromversorgung CORSAIR - Kostenlose Bedienungsanleitung

Produkttyp	Vollmodulares ATX-Netzteil
Marke	Corsair
Modell	RM1200x SHIFT
Nennleistung	1200 W
Effizienzzertifikat	80 PLUS Gold
AC-Eingang	100-240 V AC, 15-7.5 A, 47-63 Hz
Max. +12V-Ausgang	100 A (1200 W)
+3.3V / +5V Ausgänge	20 A jeweils, gesamt 150 W
+5Vsb-Ausgang	3 A, 15 W
Integrierte Schutzfunktionen	OVP, OCP, OTP, SCP, OPP, katastrophaler Ausfall
Lüfter	140 mm Kugellagerlüfter, Zero-RPM-Modus bis ~480 W
Max. Geräuschpegel	35 dB(A) bei Volllast
Abmessungen (L x B x H)	180 x 150 x 86 mm
Gewicht	2,7 kg (ca.)
Verpackungsinhalt	Netzteil, AC-Kabel, modulare DC-Kabel, Kabelbinder, Montageschrauben, Sicherheitshinweise
Mitgelieferte Kabel	1x ATX 24-polig, 2x EPS/ATX12V 8-polig (4+4), 1x 12VHPWR (12+4), 2x PCIe 8-polig (6+2) 750 mm, 4x PCIe 8-polig (6+2) 650 mm, 4x SATA (4 Anschlüsse), 2x PATA 4-polig
Wartung und Reinigung	Netzteil vor der Reinigung vom Strom trennen. Verwenden Sie ein weiches, trockenes Tuch zum Entstauben der Lüftungsgitter. Keine Flüssigkeiten oder Aerosole verwenden.
Sicherheit	Öffnen Sie das Netzteil nicht. Stromschlaggefahr. Nur mit geerdeter Steckdose verwenden.
Ersatzteile und Reparierbarkeit	Dieses Produkt enthält keine vom Benutzer reparierbaren Teile. Wenden Sie sich bei Problemen an den Corsair-Support oder einen qualifizierten Techniker.
Garantie	10 Jahre (je nach Region, bei Corsair überprüfen)

Häufig gestellte Fragen - RM1200x CORSAIR

Was ist die maximale Leistung des Corsair RM1200x?

Das Netzteil kann eine Dauerleistung von 1200 W auf der +12V-Schiene (100 A) und insgesamt 150 W kombiniert auf den +3.3V- und +5V-Schienen liefern.

Ist dieses Netzteil mit Standard-ATX-Mainboards kompatibel?

Ja, es entspricht der ATX-Spezifikation und ist mit allen ATX-, micro-ATX- und Mini-ITX-Mainboards kompatibel.

Welche modularen Kabel sind enthalten?

Enthalten sind: 1 ATX 24-polig Kabel, 2 EPS/ATX12V 8-polig (4+4) Kabel, 1 12VHPWR (12+4) Kabel, 2 PCIe 8-polig (6+2) Kabel 750 mm, 4 PCIe 8-polig (6+2) Kabel 650 mm, 4 SATA-Kabel (je 4 Anschlüsse) und 2 PATA 4-polig Kabel.

Ist der Lüfter leise?

Ja, dank des Zero-RPM-Modus bleibt der Lüfter bis etwa 480 W Last aus. Bei Volllast erreicht die Lautstärke 35 dB(A), was moderat bleibt.

Kann ich die Kabel meines alten Corsair-Netzteils verwenden?

Es wird dringend davon abgeraten, Kabel eines anderen Netzteils zu verwenden, auch von Corsair, da die Pinbelegung abweichen kann. Verwenden Sie nur die mit diesem Modell gelieferten Kabel.

Wie installiere ich das Netzteil in meinem Gehäuse?

Trennen Sie zuerst das alte Netzteil. Befestigen Sie das neue Netzteil mit den mitgelieferten Schrauben. Schließen Sie die ATX-, CPU-, PCIe- und SATA-Kabel an die entsprechenden Anschlüsse an. Stellen Sie sicher, dass sich der Schalter auf 'I' befindet, bevor Sie einschalten.

Ist der RM1200x garantiert?

Corsair bietet auf dieses Modell 10 Jahre Garantie, vorbehaltlich der Bedingungen in der Kaufregion.

Welche Sicherheitsschutzfunktionen sind integriert?

Es verfügt über Schutz gegen Überspannung (OVP), Überstrom (OCP), Übertemperatur (OTP), Kurzschluss (SCP), Überlast (OPP) und katastrophale Ausfälle.

Kann ich eine High-End-Grafikkarte wie eine RTX 4090 anschließen?

Ja, das Netzteil liefert ein 12VHPWR-Kabel (12+4-polig), das bis zu 600 W liefern kann, ausreichend für moderne Karten. Überprüfen Sie die Kompatibilität der Anschlüsse.

Wo kann ich die vollständige Anleitung herunterladen?

Die Anleitung ist als PDF auf der Corsair-Website oder auf Plattformen wie notice-facile.com verfügbar. Sie können sie kostenlos herunterladen.

BEDIENUNGSANLEITUNG RM1200x CORSAIR

Die vollständig modularen CORSAIR-Netzteile der RMx SHIFT Series bieten Ihrem System zuverlässig effiziente 80 PLUS Gold-Leistung.

SICHERHEIT UND SCHUTZ

- Überspannungsschutz (Over-Voltage Protection, OVP)

Für die 12-V-, 5-V- und 3,3-V-DC-Ausgänge ist Überspannungsschutz erforderlich, um den ATX-Spezifikationen zu entsprechen. Wenn der DC-Ausgang einen vom Hersteller des Netzteils festgelegten Pegel überschreitet, schaltet der OVP das Netzteil aus.

- Überstromschutz (Over-Current Protection, OCP)

Überstromschutz ist für 3,3-V-, 5-V- und 12-V-Schienen vorhanden. Der Überstromschutz stellt sicher, dass der Ausgang der DC-Spannungsschienen innerhalb sicherer Betriebsgrenzen bleibt.

- Überhitzungsschutz (Over-Temperature Protection, OTP)

Der OTP stellt sicher, dass sich das Netzteil abschaltet, wenn die Innentemperatur einen festgelegten Wert überschreitet. Für gewöhnlich geschieht dies bei interner Stromüberlastung oder bei einem Lüfterausfall.

• Kurzschlussschutz (Short-Circuit Protection, SCP)

Ein Kurzschluss liegt vor, wenn die Ausgangsimpedanz unter 0,1 Ohm liegt. Der SCP garantiert u. a., dass sich das Netzteil abschaltet, wenn die 3,3-V-, 5-V- und 12-V-Schienen an einer anderen Schiene einen Kurzschluss oder einen Masseschluss auslösen. Er schützt darüber hinaus das Gerät und die Komponenten Ihres PCs im Falle eines Kurzschlusses.

- Überlastungsschutz (Over Power Protection, OPP)

Der Überlastungsschutz schaltet das Netzteil ab, wenn die Leistungsaufnahme zwischen 115 % und 135 % der Nennleistung liegt.

• Schutz vor katastrophalem Versagen

Das Netzteil muss über Schutzschaltungen für eine sichere Abschaltung verfügen, um Schäden durch folgende katastrophale Ereignisse zu vermeiden: Flammen, übermäßige Rauchentwicklung, verkohlte Leiterplatten, verschmolzene Leiterplatten, ungewöhnliche Geräusche, Austritt von geschmolzenem Material usw.

RM750x SHIFT - IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN

Abmessungen: 160mm(L) × 150mm(B) × 86mm(H)

Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Montageschrauben, Sicherheitsblatt

CORSAIR RM750x SHIFT - LEISTUNGSTABELLE SPITZENLAST				MAX.SGANGSLEISTUNG
MODELL RPS0159 +3.3V 20A				150W
TEILENR. 75-005190 +5V 20A
FREQUENZ	47 - 63Hz	+12V	62.5A	750W
EINGANGSSTROM	10 - 5A	+5Vsb	3A	15W
AC-EINGANGSNENNSPANNUNG	100 - 240V a.c.
GESAMTLEISTUNG: 750W

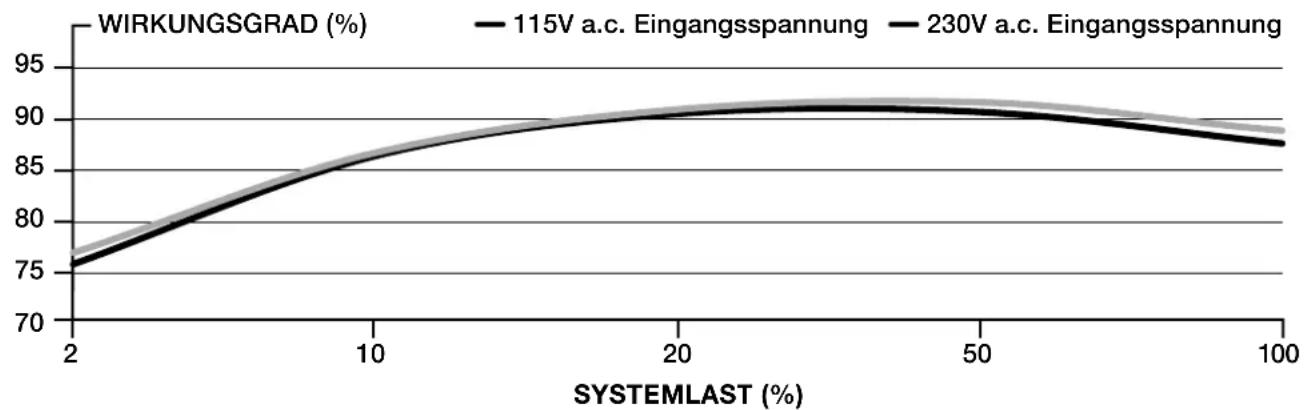

CORSAIR RM750x SHIFT - WIRKUNGSGRAD DES NETZTEILS

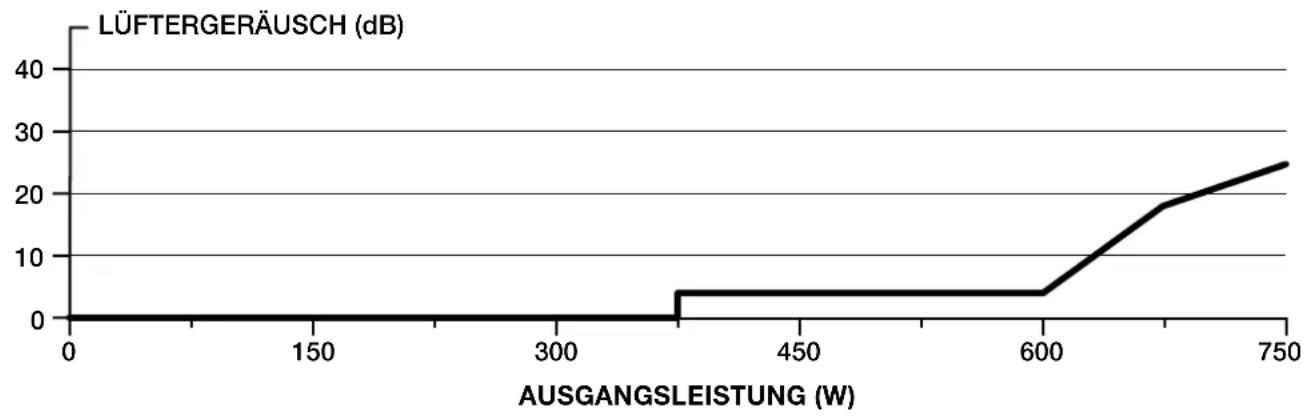

CORSAIR RM750x SHIFT - LÜFTERGERÄUSCHKURVE DES NETZTEILS

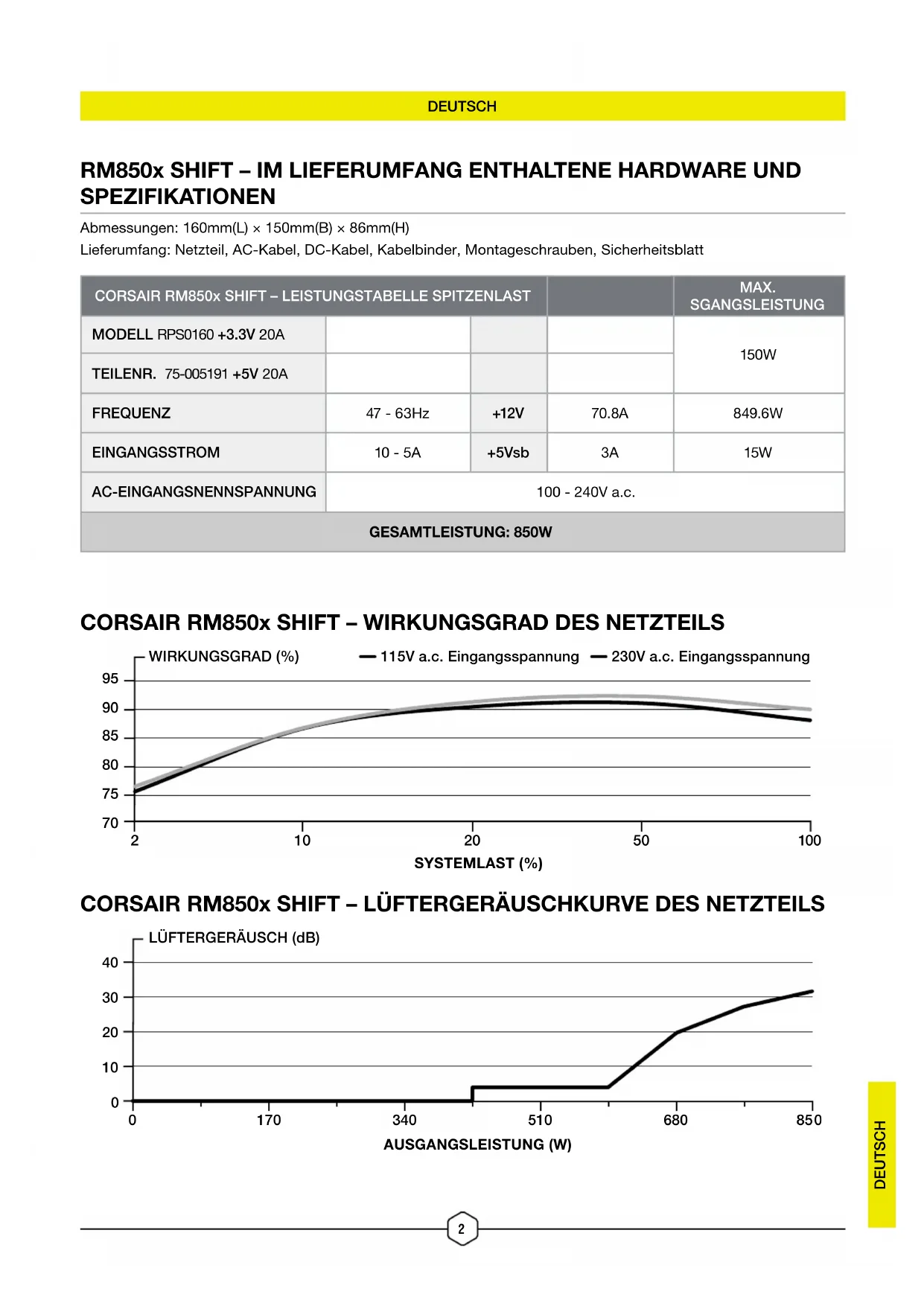

RM850x SHIFT - IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN

Abmessungen: 160mm(L) × 150mm(B) × 86mm(H)

Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Montageschrauben, Sicherheitsblatt

CORSAIR RM850x SHIFT - LEISTUNGSTABELLE SPITZENLAST				MAX.SGANGSLEISTUNG
MODELL RPS0160 +3.3V 20A				150W
TEILENR. 75-005191 +5V 20A
FREQUENZ	47 - 63Hz	+12V	70.8A	849.6W
EINGANGSSTROM	10 - 5A	+5Vsb	3A	15W
AC-EINGANGSNENNSPANNUNG	100 - 240V a.c.
GESAMTLEISTUNG: 850W

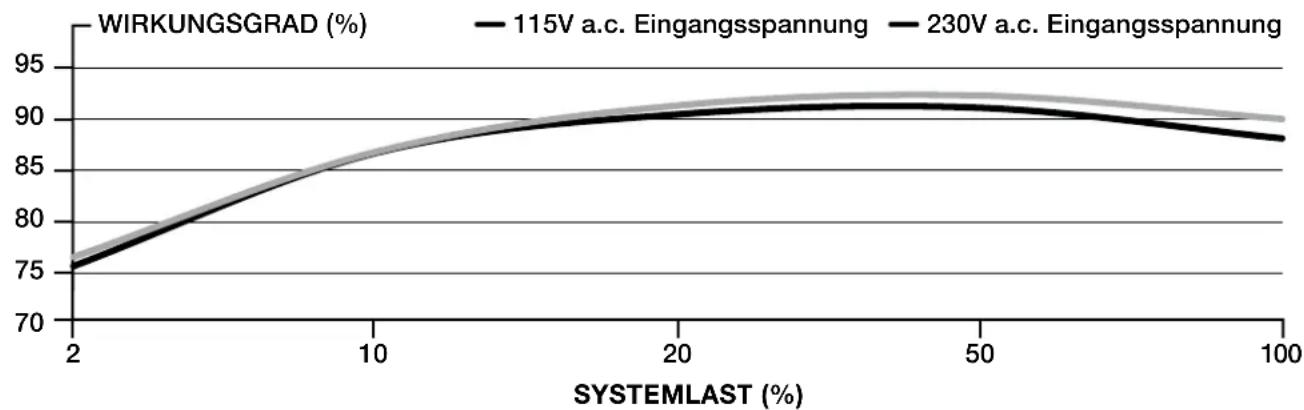

CORSAIR RM850x SHIFT - WIRKUNGSGRAD DES NETZTEILS

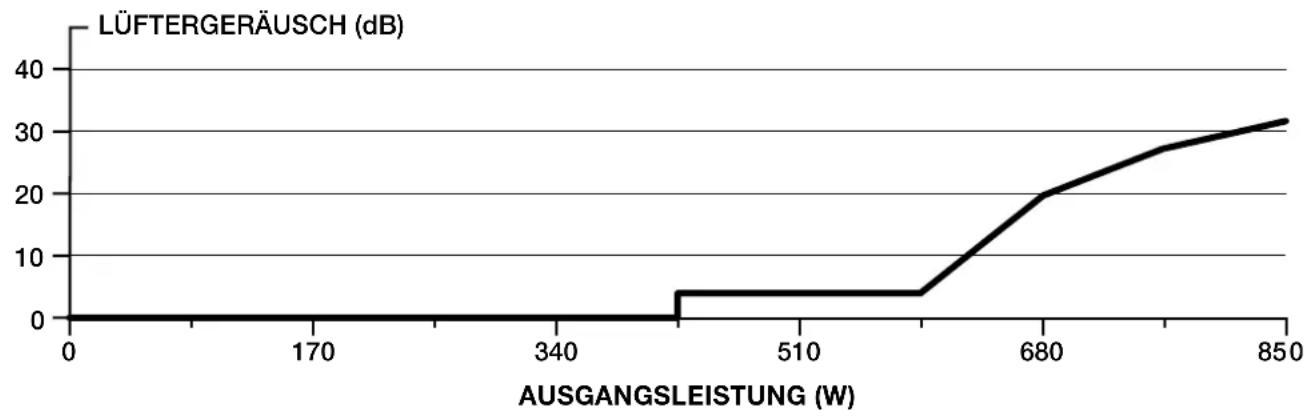

CORSAIR RM850x SHIFT - LÜFTERGERÄUSCHKURVE DES NETZTEILS

RM1000x SHIFT - IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN

Abmessungen: 180mm(L) × 150mm(B) × 86mm(H)

Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Montageschrauben, Sicherheitsblatt

CORSAIR RM1000x SHIFT - LEISTUNGSTABELLE SPITZENLAST				MAX.SGANGSLEISTUNG
MODELL RPS0161 +3.3V 20A				150W
TEILENR. 75-005192 +5V 20A
FREQUENZ	47 - 63Hz	+12V	83.3A	1000W
EINGANGSSTROM	12 - 6A	+5Vsb	3A	15W
AC-EINGANGSNENNSPANNUNG	100 - 240V a.c.
GESAMTLEISTUNG: 1000W

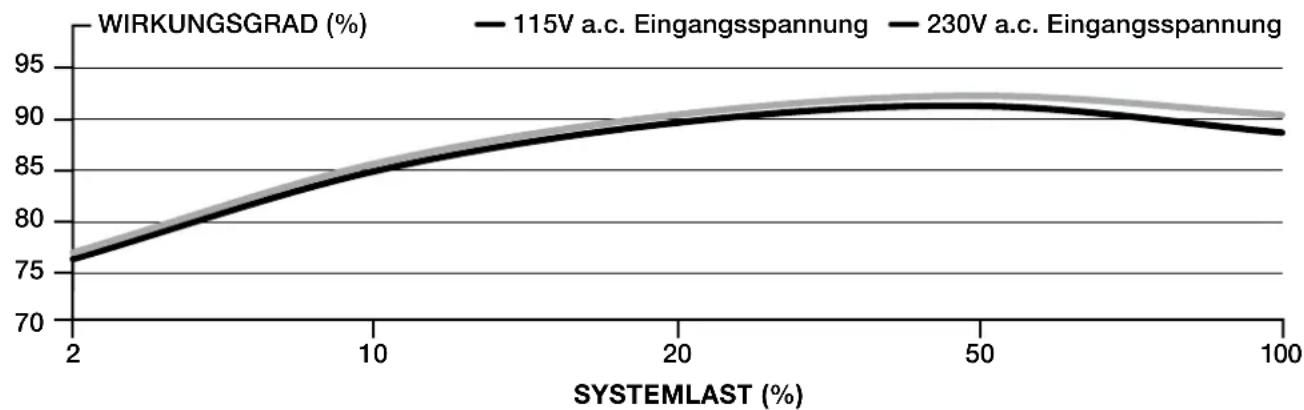

CORSAIR RM1000x SHIFT - WIRKUNGSGRAD DES NETZTEILS

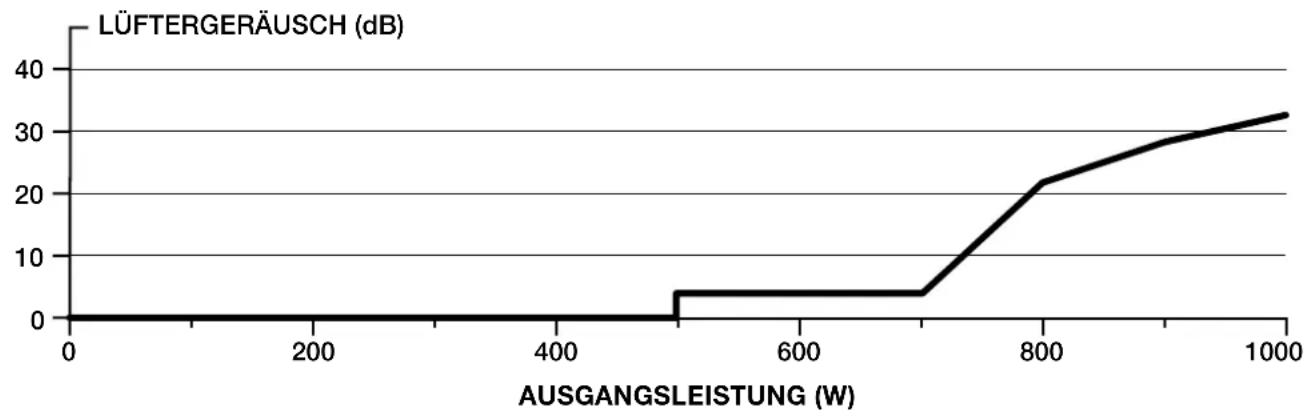

CORSAIR RM1000x SHIFT – LÜFTERGERÄUSCHKURVE DES NETZTEILS

RM1200x SHIFT - IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN

Abmessungen: 180mm(L) × 150mm(B) × 86mm(H)

Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Montageschrauben, Sicherheitsblatt

CORSAIR RM1200x SHIFT - LEISTUNGSTABELLE SPITZENLAST				MAX.SGANGSLEISTUNG
MODELL RPS0162 +3.3V 20A				150W
TEILENR. 75-005193 +5V 20A
FREQUENZ	47 - 63Hz	+12V	100A	1200W
EINGANGSSTROM	15 - 7.5A	+5Vsb	3A	15W
AC-EINGANGSNENNSPANNUNG	100 - 240V a.c.
GESAMTLEISTUNG: 1200W

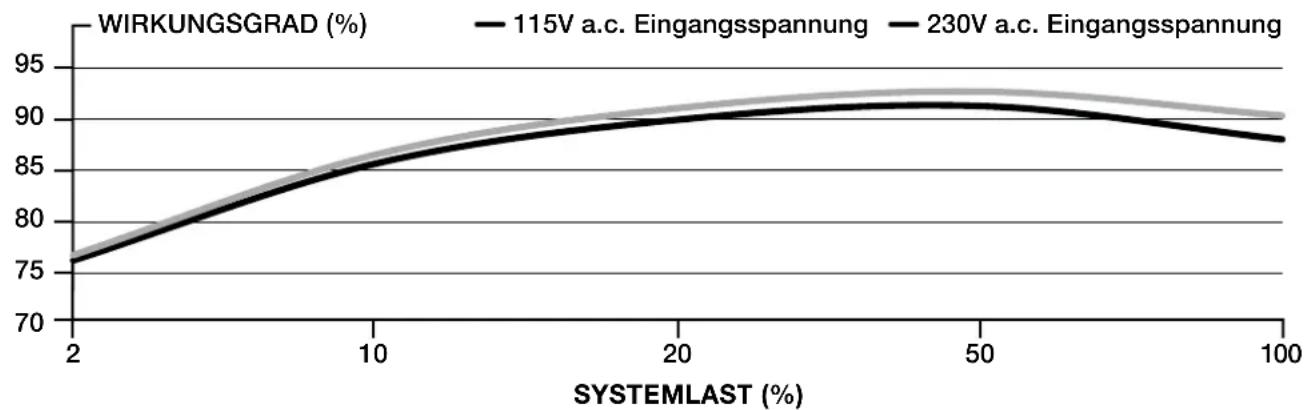

CORSAIR RM1200x SHIFT - WIRKUNGSGRAD DES NETZTEILS

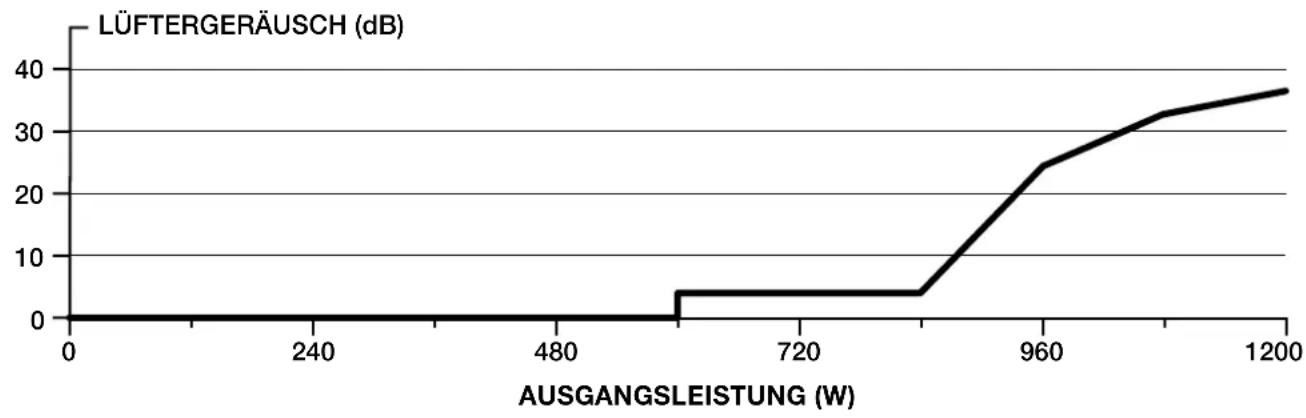

CORSAIR RM1200x SHIFT – LÜFTERGERÄUSCHKURVE DES NETZTEILS

CORSAIR RMx SHIFT SERIES - KABELINFORMATIONEN

BESCHREIBUNG MENGE
ANSCHLÜSSE	GESAMTLÄNGE	750W	850W	1000W	1200W
TX-Kabel (24-polig)	610mm ± 10mm 1 1 1 1
EPS/ATX12V-Kabel (8-polig) (4+4)	650mm ± 10mm 2 2 2 2
12VHPWR-Kabel (12+4) polig	650mm ± 10mm 1 1 1 1
PCIe-Kabel 8-polig (6+2)	750mm ± 10mm 1 1 2 2
PCIe-Kabel 8-polig (6+2)	650mm ± 10mm 1 2 3 4
SATA-Kabel (4 SATA)	800mm ± 10mm 3 3 4 4
PATA-Kabel (4-polig)	750mm ± 10mm 1 2 2 2

INSTALLATION IHRES NEUEN RMx SHIFT SERIES-NETZTEILS

SCHRITT 1: ENTFERNEN DES BISHERIGEN NETZTEILS

Achtung! Um das einwandfreie Funktionieren sicherzustellen, verwenden Sie nur die im Lieferumfang Ihres neuen Netzteils enthaltenen DC-Kabel, es sei denn, Ihre bisher verwendeten Kabel sind Original-CORSAIR-Kabel desselben Typs. Prüfen Sie den Typ Ihrer vorhandenen Kabel, bevor Sie diese verwenden!

Falls Sie ein neues System einrichten, fahren Sie mit Schritt 2 fort.

1. Trennen Sie das AC-Stromkabel von der Steckdose oder der USV und vom vorhandenen Netzteil.
2. Trennen Sie alle Stromkabel von Ihrer Videokarte, vom Mainboard und von allen anderen Peripheriekomponenten.
3. Deinstallieren Sie das vorhandene Netzteil gemäß der Anleitung für Ihr Gehäuse.
4. Fahren Sie mit Schritt 2 fort.

SCHRITT 2: INSTALLATION DES NEUEN NETZTEILS

1. Stellen Sie sicher, dass das AC-Stromkabel des Netzteils nicht angeschlossen ist.
2. Installieren Sie das Netzteil mit den im Lieferumfang enthaltenen Schrauben laut Gebrauchsanweisung Ihres PC-Gehäuses.
3. Verbinden Sie das 24-polige ATX-Kabel mit dem Mainboard. Verbinden Sie das 8-polige +12-V-Kabel (EPS12V) mit dem Mainboard.

a. Wenn Ihr Mainboard über einen 8-poligen +12-V-Sockel verfügt, können Sie das 8-polige Kabel direkt an Ihr Mainboard anschließen.
b. Wenn Ihr Mainboard über einen 4-poligen Sockel verfügt, entfernen Sie die 4-polige Einheit vom 8-poligen Kabel und verbinden Sie dieses 4-polige Kabel direkt mit dem Mainboard.
c. Einige Mainboards erfordern eine Mischung aus 8- und 4-poligen Kabeln. Verwenden Sie so viele EPS12V-Kabel wie nötig, und verwechseln Sie diese nicht mit PCIe-Kabeln.

1. Schließen Sie die Kabel der Peripheriekomponenten, die PCI-Express- und SATA-Kabel an.

a. Verbinden Sie die SATA-Kabel mit den Stromanschlüssen Ihrer SATA-SSD oder -Festplatte.
b. Schließen Sie gegebenenfalls die PCI-Express-Kabel an die Stromanschlüsse Ihrer PCI-Express-Videokarte an.
c. Die Kabel der Peripheriekomponenten können Sie an alle Komponenten anschließen, die einen 4-poligen Steckverbinder erfordern.
d. Stellen Sie sicher, dass alle Kabel fest verbunden sind. Heben Sie nicht verwendete modulare Kabel für den Einbau zukünftiger Komponenten auf.

1. Schließen Sie das AC-Stromkabel an das Netzteil an und schalten Sie den Schalter zum Einschalten in die EIN- Position (mit „I“ gekennzeichnet).
