RM1200x - Alimentação elétrica CORSAIR - Manual de utilização gratuito

Tipo de produto	Fonte de alimentação ATX totalmente modular
Marca	Corsair
Modelo	RM1200x SHIFT
Potência nominal	1200 W
Certificação de eficiência	80 PLUS Gold
Entrada CA	100-240 V AC, 15-7.5 A, 47-63 Hz
Saída máx. +12V	100 A (1200 W)
Saídas +3.3V / +5V	20 A cada, total 150 W
Saída +5Vsb	3 A, 15 W
Proteções integradas	OVP, OCP, OTP, SCP, OPP, falha catastrófica
Ventilador	140 mm com rolamento de esferas, modo zero RPM até ~480 W
Nível sonoro máx.	35 dB(A) em plena carga
Dimensões (C x L x A)	180 x 150 x 86 mm
Peso	2,7 kg (aproximadamente)
Conteúdo da embalagem	Fonte, cabo CA, cabos CC modulares, braçadeiras de cabo, parafusos de montagem, manual de segurança
Cabos fornecidos	1x ATX 24 pinos, 2x EPS/ATX12V 8 pinos (4+4), 1x 12VHPWR (12+4), 2x PCIe 8 pinos (6+2) de 750 mm, 4x PCIe 8 pinos (6+2) de 650 mm, 4x SATA (4 conectores), 2x PATA 4 pinos
Manutenção e limpeza	Desconectar a fonte antes de qualquer limpeza. Usar um pano macio e seco para limpar as grades de ventilação. Não usar líquido ou aerossol.
Segurança	Não abrir a fonte. Risco de choque elétrico. Usar apenas com tomada aterrada.
Peças de reposição e reparabilidade	Este produto não contém peças reparáveis pelo usuário. Para qualquer problema, contatar o suporte Corsair ou um técnico qualificado.
Garantia	10 anos (dependendo da região, verificar junto à Corsair)

Perguntas frequentes - RM1200x CORSAIR

Qual é a potência máxima do Corsair RM1200x?

A fonte de alimentação pode fornecer uma potência contínua de 1200 W no trilho +12V (100 A) e um total de 150 W combinado nos trilhos +3.3V e +5V.

Esta fonte de alimentação é compatível com placas-mãe ATX padrão?

Sim, ele respeita a especificação ATX e é compatível com todas as placas-mãe ATX, micro-ATX e Mini-ITX.

Quais cabos modulares estão incluídos?

Estão incluídos: 1 cabo ATX 24 pinos, 2 cabos EPS/ATX12V 8 pinos (4+4), 1 cabo 12VHPWR (12+4), 2 cabos PCIe 8 pinos (6+2) de 750 mm, 4 cabos PCIe 8 pinos (6+2) de 650 mm, 4 cabos SATA (4 conectores cada) e 2 cabos PATA 4 pinos.

O ventilador é silencioso?

Sim, graças ao modo zero RPM, o ventilador permanece desligado até cerca de 480 W de carga. Em plena carga, o ruído atinge 35 dB(A), o que ainda é moderado.

Posso usar os cabos da minha fonte Corsair antiga?

É fortemente desaconselhado usar cabos de outra fonte, mesmo Corsair, pois a pinagem pode diferir. Use apenas os cabos fornecidos com este modelo.

Como instalar a fonte de alimentação no meu gabinete?

Desconecte primeiro a fonte antiga. Fixe a nova fonte com os parafusos fornecidos. Conecte os cabos ATX, CPU, PCIe e SATA nos conectores correspondentes. Certifique-se de que o interruptor está em 'I' antes de ligar.

O RM1200x tem garantia?

Corsair oferece uma garantia de 10 anos para este modelo, sujeita às condições da região de compra.

Quais proteções de segurança estão integradas?

Ele possui proteções contra sobretensão (OVP), sobrecorrente (OCP), superaquecimento (OTP), curto-circuito (SCP), sobrecarga (OPP) e falhas catastróficas.

Posso conectar uma placa gráfica de alto desempenho como uma RTX 4090?

Sim, a fonte fornece um cabo 12VHPWR (12+4 pinos) capaz de fornecer até 600 W, suficiente para placas modernas. Verifique a compatibilidade dos conectores.

Onde posso baixar o manual completo?

O manual está disponível em PDF no site da Corsair ou em plataformas como notice-facile.com. Você pode baixá-lo gratuitamente.

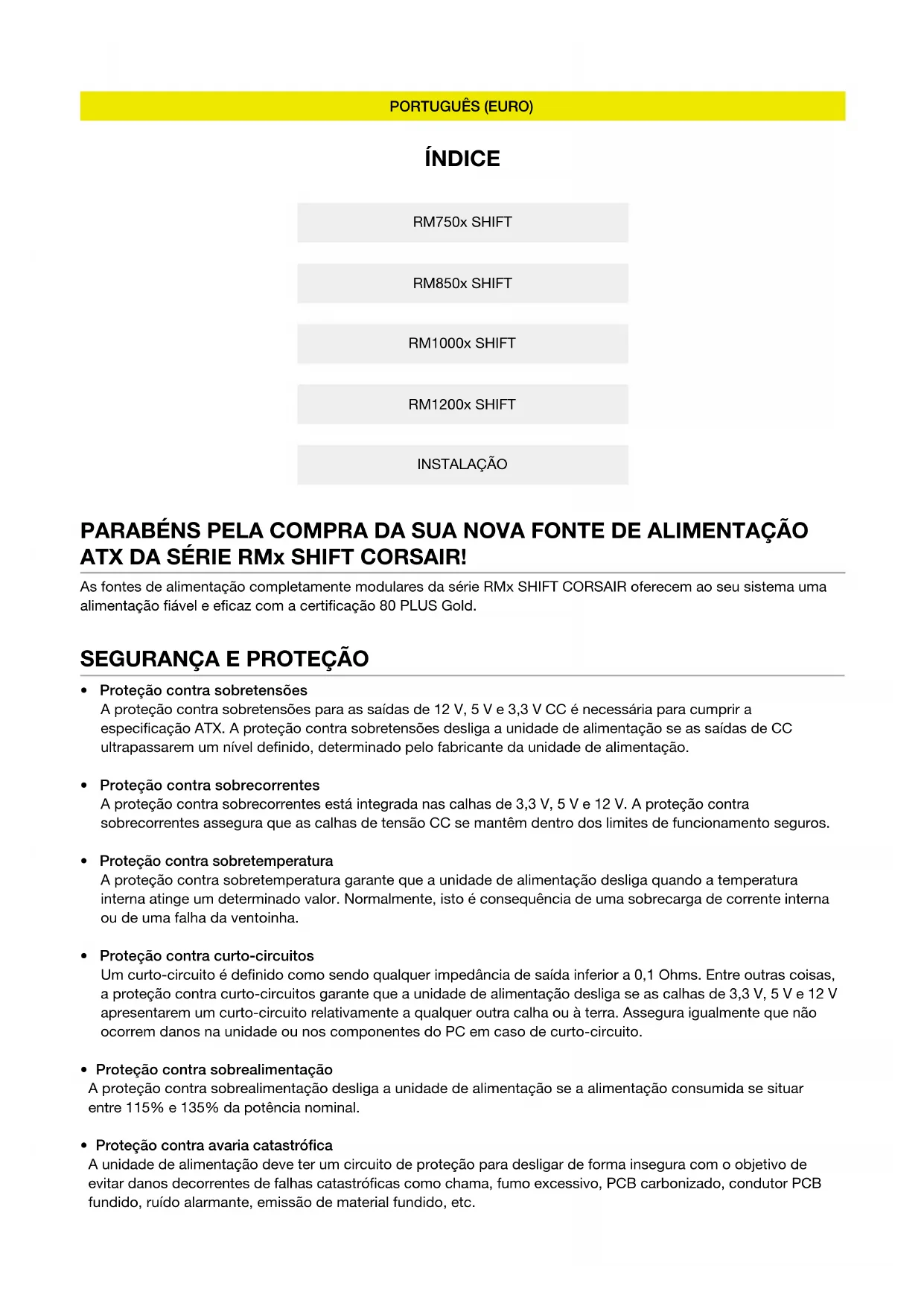

MANUAL DE UTILIZADOR RM1200x CORSAIR

As fontes de alimentação completamente modulares da série RMx SHIFT CORSAIR oferecem ao seu sistema uma alimentação fiável e eficaz com a certificação 80 PLUS Gold.

SEGURANÇA E PROTEÇÃO

- Proteção contra sobretensões

A proteção contra sobretensões para as saídas de 12 V, 5 V e 3,3 V CC é necessária para cumprir a especificação ATX. A proteção contra sobretensões desliga a unidade de alimentação se as saídas de CC ultrapassarem um nível definido, determinado pelo fabricante da unidade de alimentação.

- Proteção contra sobrecorrentes

A proteção contra sobrecorrentes está integrada nas calhas de 3,3 V, 5 V e 12 V. A proteção contra sobrecorrentes assegura que as calhas de tensão CC se mantêm dentro dos limites de funcionamento seguros.

- Proteção contra sobretemperatura

A proteção contra sobretemperatura garante que a unidade de alimentação desliga quando a temperatura interna atinge um determinado valor. Normalmente, isto é consequência de uma sobrecarga de corrente interna ou de uma falha da ventoinha.

- Proteção contra curto-circuitos

Um curto-circuito é definido como sendo qualquer impedância de saída inferior a 0,1 Ohms. Entre outras coisas, a proteção contra curto-circuitos garante que a unidade de alimentação desliga se as calhas de 3,3 V, 5 V e 12 V apresentarem um curto-circuito relativamente a qualquer outra calha ou à terra. Assegura igualmente que não ocorrem danos na unidade ou nos componentes do PC em caso de curto-circuito.

- Proteção contra sobrealimentação

A proteção contra sobrealimentação desliga a unidade de alimentação se a alimentação consumida se situar entre 115% e 135% da potência nominal.

- Proteção contra avaria catastrófica

A unidade de alimentação deve ter um circuito de proteção para desligar de forma insegura com o objetivo de evitar danos decorrentes de falhas catastróficas como chama, fumo excessivo, PCB carbonizado, condutor PCB fundido, ruído alarmante, emissão de material fundido, etc.

HARDWARE INCLUÍDO E ESPECIFICAÇÕES DE RM750x SHIFT

Dimensões: 160mm(C) x 150mm(L) x 86mm(A)

Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, braçadeiras para cabos, parafusos de fixação, folheto de segurança

MESA DE ALIMENTAÇÃO RM750x SHIFT CORSAIR CARGA MÁX. SAÍDA MÁX.
MODELO RPS0159 +3.3V 20A				150W
NÚMERO DE REFERÊNCIA	75-005190 +5V 20A
FREQUÊNCIA	47 - 63Hz	+12V	62.5A	750W
CORRENTE DE ENTRADA	10 - 5A	+5Vsb	3A	15W
TENSÃO NOMINAL DE ENTRADA CA	100 - 240V a.c.

POTÊNCIA TOTAL: 750W

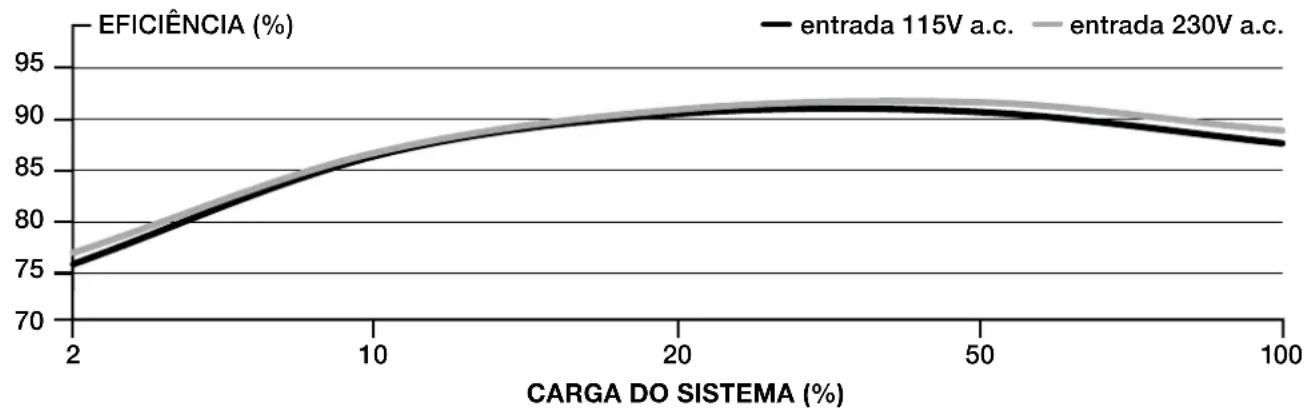

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO RM750x SHIFT CORSAIR

CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO RM750x SHIFT CORSAIR

HARDWARE INCLUÍDO E ESPECIFICAÇÕES DE RM850x SHIFT

Dimensões: 160mm(C) x 150mm(L) x 86mm(A)

Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, braçadeiras para cabos, parafusos de fixação, folheto de segurança

MESA DE ALIMENTAÇÃO RM850x SHIFT CORSAIR CARGA MÁX. SAÍDA MÁX.
MODELO RPS0160 +3.3V 20A				150W
NÚMERO DE REFERÊNCIA	75-005191 +5V 20A
FREQUÊNCIA	47 - 63Hz	+12V	70.8A	849.6W
CORRENTE DE ENTRADA	10 - 5A	+5Vsb	3A	15W
TENSÃO NOMINAL DE ENTRADA CA	100 - 240V a.c.

POTÊNCIA TOTAL: 850W

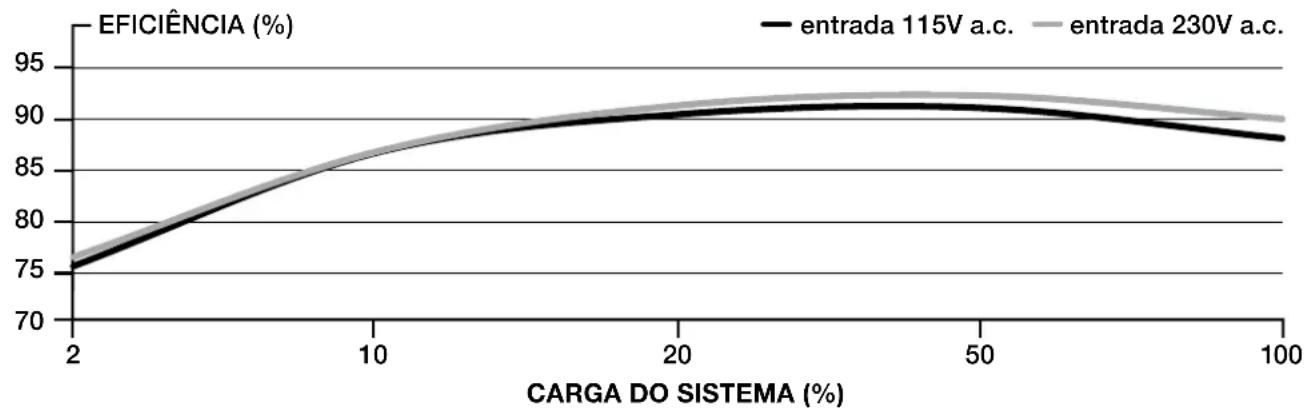

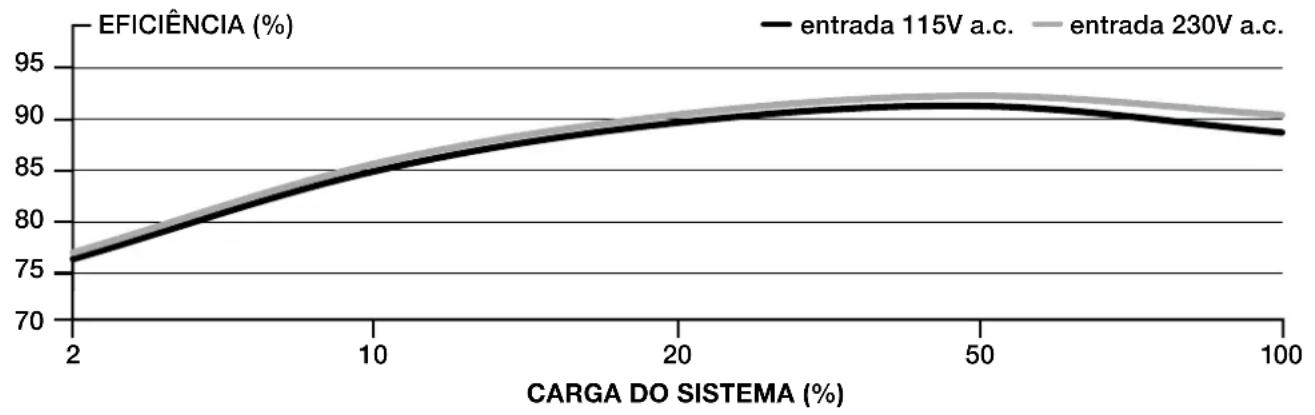

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO RM850x SHIFT CORSAIR

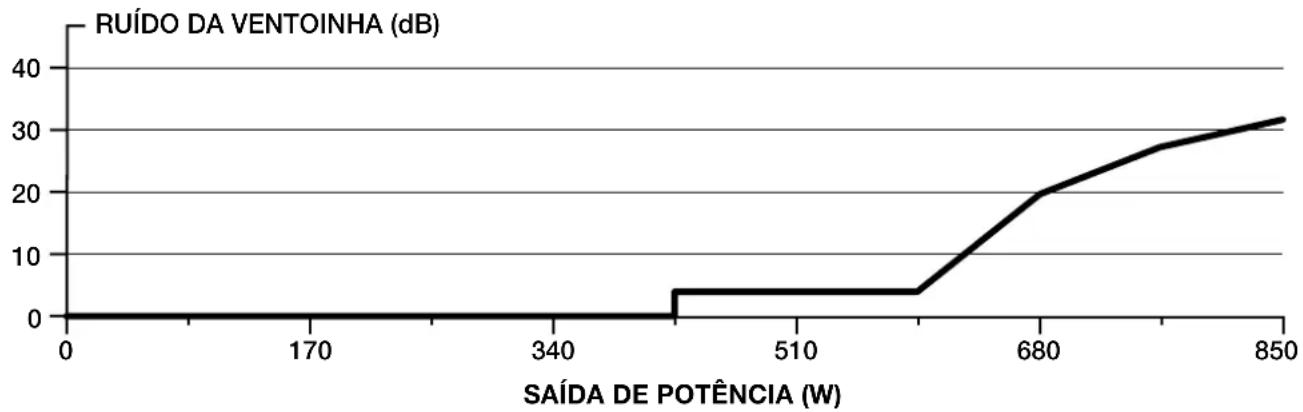

CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO RM850x SHIFT CORSAIR

Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, braçadeiras para cabos, parafusos de fixação, folheto de segurança

MESA DE ALIMENTAÇÃO RM1000x SHIFT CORSAIR			CARGA MÁX.	SAÍDA MÁX.
MODELO RPS0161 +3.3V 20A				150W
NÚMERO DE REFERÊNCIA	75-005192 +5V 20A
FREQUÊNCIA	47 - 63Hz	+12V	83.3A	1000W
CORRENTE DE ENTRADA	12 - 6A	+5Vsb	3A	15W
TENSÃO NOMINAL DE ENTRADA CA	100 - 240V a.c.

POTÊNCIA TOTAL: 1000W

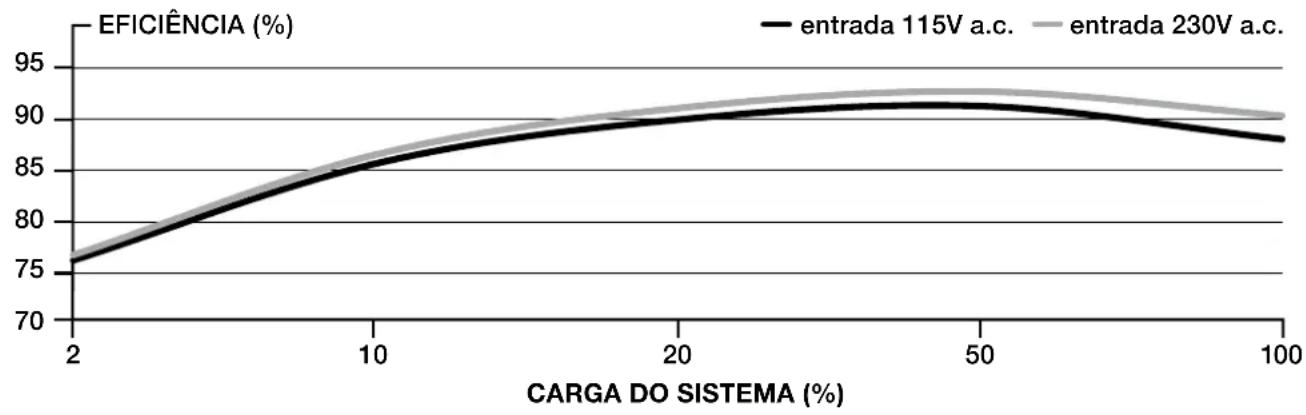

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO RM1000x SHIFT CORSAIR

CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO RM1000x SHIFT CORSAIR

Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, braçadeiras para cabos, parafusos de fixação, folheto de segurança

MESA DE ALIMENTAÇÃO RM1200x SHIFT CORSAIR			CARGA MÁX.	SAÍDA MÁX.
MODELO RPS0162 +3.3V 20A				150W
NÚMERO DE REFERÊNCIA	75-005193 +5V 20A
FREQUÊNCIA	47 - 63Hz	+12V	100A	1200W
CORRENTE DE ENTRADA	15 - 7.5A	+5Vsb	3A	15W
TENSÃO NOMINAL DE ENTRADA CA	100 - 240V a.c.

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO RM1200x SHIFT CORSAIR

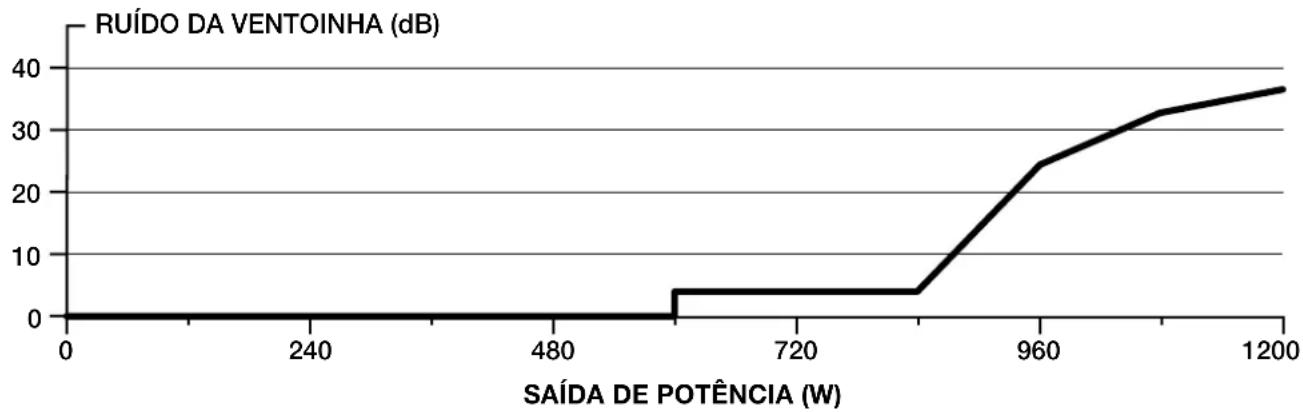

CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO RM1200x SHIFT CORSAIR

INFORMAÇÃO SOBRE CABOS DA SÉRIE RMx SHIFT CORSAIR

DESCRIÇÃO QTD.
CONECTORES	COMPRIMENTO TOTAL	750W	850W	1000W	1200W
Cabo ATX (24 pinos)	610mm ± 10mm 1 1 1 1
Cabo EPS/ATX 12 V (8 pinos) (4+4)	650mm ± 10mm 2 2 2 2
Cabo 12VHPWR (12+4) pinos	650mm ± 10mm 1 1 1 1
Cabo PCIe 8 pinos (6+2)	750mm ± 10mm 1 1 2 2
Cabo PCIe 8 pinos (6+2)	650mm ± 10mm 1 2 3 4
Cabo SATA (4 SATA)	800mm ± 10mm 3 3 4 4
Cabo PATA (4 pinos)	750mm ± 10mm 1 2 2 2

INSTALAR A NOVA FONTE DE ALIMENTAÇÃO DA SÉRIE RMx SHIFT

PASSO 1: REMOVER A UNIDADE DE ALIMENTAÇÃO EXISTENTE

Aviso! Para garantir o funcionamento correto, utilize apenas os cabos CC fornecidos com a nova unidade de alimentação, salvo se os cabos antigos forem cabos CORSAIR genuínos do mesmo tipo. Confirme o tipo de cabos existentes antes de os utilizar!

Se estiver a criar um novo sistema, avance para o passo 2.

1. Desligue o cabo de alimentação CA da tomada de parede ou da UPS e da fonte de alimentação existente.
2. Desligue todos os cabos de alimentação da placa de vídeo, da placa principal e de todos os outros periféricos.
3. Siga as instruções do manual do chassi e desinstale a unidade de alimentação existente.
4. Prossiga para o passo 2.

PASSO 2: INSTALAR A NOVA FONTE DE ALIMENTAÇÃO

1. Certifique-se de que o cabo de alimentação CA da fonte de alimentação não está ligado.
2. Siga as instruções do manual do chassi e instale a fonte de alimentação com os parafusos fornecidos.

3. Ligue o cabo de 24 pinos (ATX) à placa principal. Ligue o cabo de +12 V (EPS12V) de 8 pinos à placa principal.
   a. Se a placa principal tiver um conector de +12 V de oito pinos, ligue o cabo de oito pinos diretamente à placa principal.
   b. Se a placa principal tiver um conector de quatro pinos, separe os quatro pinos do cabo de oito pinos e, em seguida, ligue este cabo de quatro pinos diretamente à placa principal.
   c. Algumas placas principais exigem uma combinação de 8+4 pinos; utilize os cabos EPS12V necessários e não os confunda com os cabos PCIe.

4. Ligue os cabos periféricos, os cabos PCI-Express e os cabos SATA.

a. Ligue os cabos SATA ao SSD SATA ou às tomadas elétricas do disco rígido.
b. Ligue os cabos PCI-Express às tomadas elétricas das placas de vídeo PCI-Express, se necessário.
c. Ligue os cabos periféricos a quaisquer periféricos que precisem de um conector de 4 pinos.
d. Certifique-se de que todos os cabos estão ligados de modo fixo. Guarde os cabos modulares não utilizados para quaisquer futuros componentes.

1. Ligue o cabo de alimentação CA à fonte de alimentação e ligue-a colocando o interruptor na posição LIGADA (assinalada com "I").

ÍNDICE

RM750x SHIFT

RM850x SHIFT

RM1000x SHIFT

RM1200x SHIFT

INSTALAÇÃO

PARABÉNS PELA AQUISIÇÃO DE SUA NOVA FONTE DE ALIMENTAÇÃO ATX CORSAIR RMx SHIFT SERIES.

As fontes de alimentação totalmente modulares CORSAIR RMx SHIFT Series oferecem energia confiável e eficiente 80 PLUS Gold para seu sistema.

SEGURANÇA E PROTEÇÃO

- Proteção contra sobretensão (OVP)

A proteção contra sobretensão para as saídas CC de 12V, 5V e 3,3V é necessária para cumprir com a especificação ATX. A OVP desliga a fonte de alimentação caso as saídas CC excedam um nível definido, determinado pelo fabricante da fonte.

- Proteção contra sobrecarga de corrente (OCP)

A OCP está presente nos trilhos de 3,3V, 5V e 12V. A OCP garante que a saída dos trilhos de tensão CC permaneça dentro dos limites seguros de operação.

- Proteção contra sobreaquecimento (OTP)

A OTP garante que a fonte de alimentação seja desligada quando a temperatura interna alcançar um determinado ponto. Isso ocorre como resultado da sobrecarga de corrente interna ou de uma falha na ventoinha.

- Proteção contra curto-circuito (SCP)

Um curto-circuito é definido como qualquer impedância de saída menor que 0,1 ohms. Entre outras coisas, a SCP garante que a fonte de alimentação seja desligada se houver um curto-circuito entre os trilhos de 3,3V, 5V e 12V e qualquer outro trilho ou o aterramento. Isso também impede que a unidade ou os componentes do PC sejam danificados caso um curto-circuito ocorra.

- Proteção contra sobrecarga de potência (OPP)

A proteção contra sobrecarga de potência desliga a fonte de alimentação quando a energia obtida estiver entre 115% e 135% da potência nominal.

- Proteção contra falha catastrófica

A fonte de alimentação tem um circuito de proteção para fazer o desligamento seguro e evitar danos ocasionados por falhas catastróficas como chamas, fumaça excessiva, PCB carbonizado, condutor de PCB fundido, ruído alarmante, emissão de material derretido etc.

HARDWARE E ESPECIFICAÇÕES DA RM750x SHIFT INCLUÍDAS

Dimensões: 160mm(C) x 150mm(L) x 86mm(A)

Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, abraçadeiras de cabo, parafusos de montagem, folheto de segurança

TABELA DE POTÊNCIA DA CORSAIR RM750x SHIFT			CARGA MÁX.	SAÍDA MÁX.
MODELO RPS0159 +3.3V	20A			150W
N.° DA PEÇA	75-005190	+5V	20A
FREQUÊNCIA	47 - 63Hz	+12V	62.5A	750W
CORRENTE DE ENTRADA	10 - 5A	+5Vsb	3A	15W
POTÊNCIA DE ENTRADA CA	100 - 240V a.c.

POTÊNCIA TOTAL: 750W

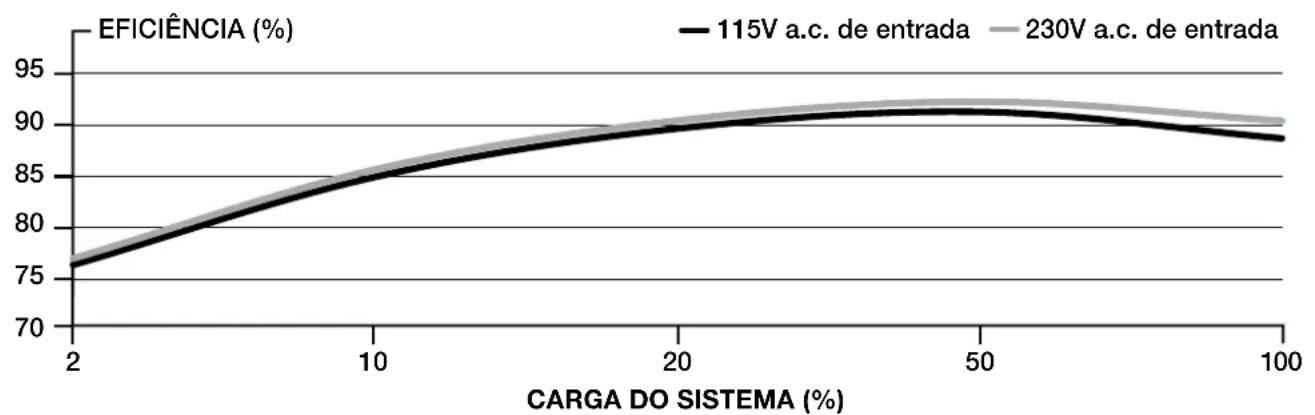

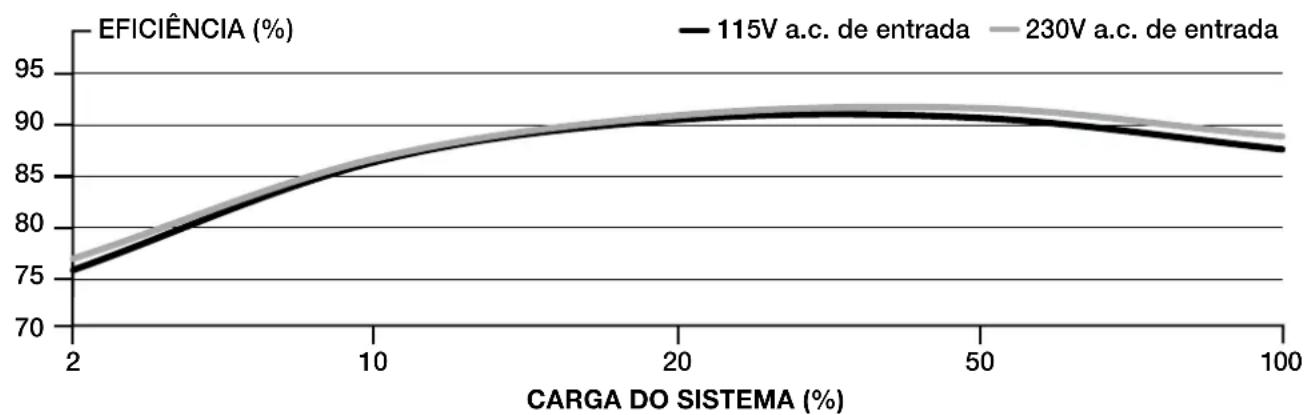

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR RM750x SHIFT

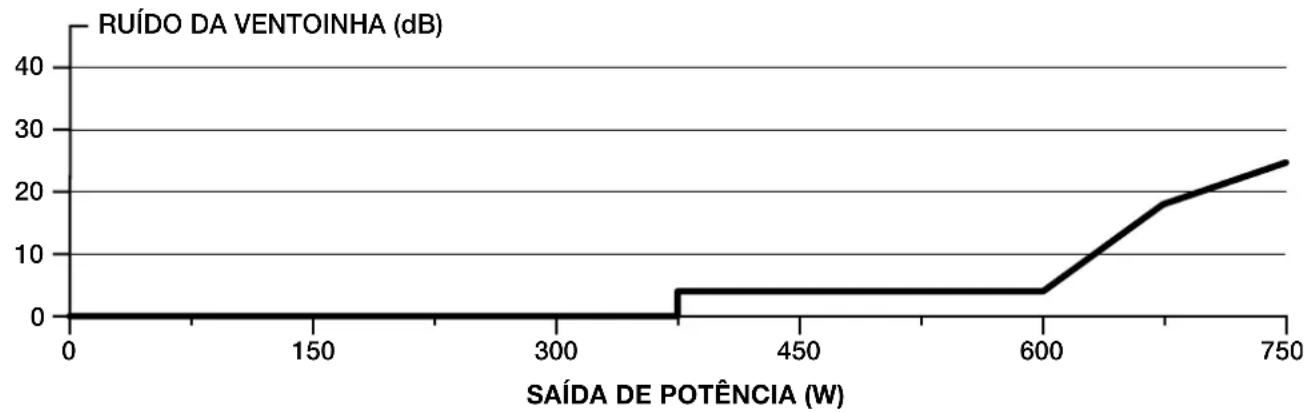

CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO CORSAIR RM750x SHIFT

Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, abraçadeiras de cabo, parafusos de montagem, folheto de segurança

TABELA DE POTÊNCIA DA CORSAIR RM850x SHIFT			CARGA MÁX.	SAÍDA MÁX.
MODELO RPS0160 +3.3V	20A			150W
N.° DA PEÇA	75-005191	+5V	20A
FREQUÊNCIA	47 - 63Hz	+12V	70.8A	849.6W
CORRENTE DE ENTRADA	10 - 5A	+5Vsb	3A	15W
POTÊNCIA DE ENTRADA CA	100 - 240V a.c.

POTÊNCIA TOTAL: 850W

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR RM850x SHIFT

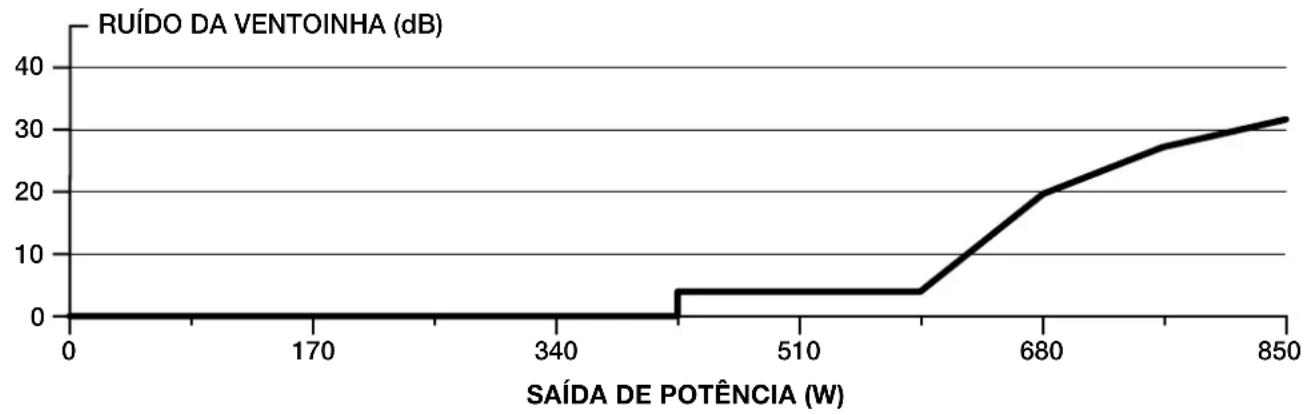

CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO CORSAIR RM850x SHIFT

Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, abraçadeiras de cabo, parafusos de montagem, folheto de segurança

TABELA DE POTÊNCIA DA CORSAIR RM1000x SHIFT			CARGA MÁX.	SAÍDA MÁX.
MODELO RPS0161 +3.3V 20A				150W
N.° DA PEÇA	75-005192	+5V	20A
FREQUÊNCIA	47 - 63Hz	+12V	83.3A	1000W
CORRENTE DE ENTRADA	12 - 6A	+5Vsb	3A	15W
POTÊNCIA DE ENTRADA CA	100 - 240V a.c.

POTÊNCIA TOTAL: 1000W

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR RM1000x SHIFT

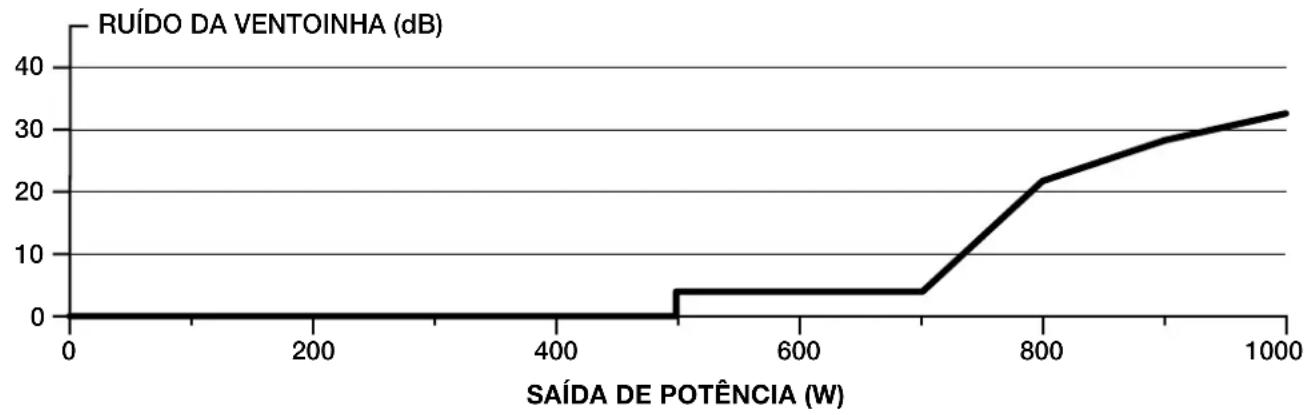

CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO CORSAIRRM1000x SHIFT

Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, abraçadeiras de cabo, parafusos de montagem, folheto de segurança

TABELA DE POTÊNCIA DA CORSAIR RM1200x SHIFT			CARGA MÁX.	SAÍDA MÁX.
MODELO RPS0162 +3.3V 20A				150W
N.° DA PEÇA	75-005193	+5V	20A
FREQUÊNCIA	47 - 63Hz	+12V	100A	1200W
CORRENTE DE ENTRADA	15 - 7.5A	+5Vsb	3A	15W
POTÊNCIA DE ENTRADA CA	100 - 240V a.c.

POTÊNCIA TOTAL: 1200W

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR RM1200x SHIFT

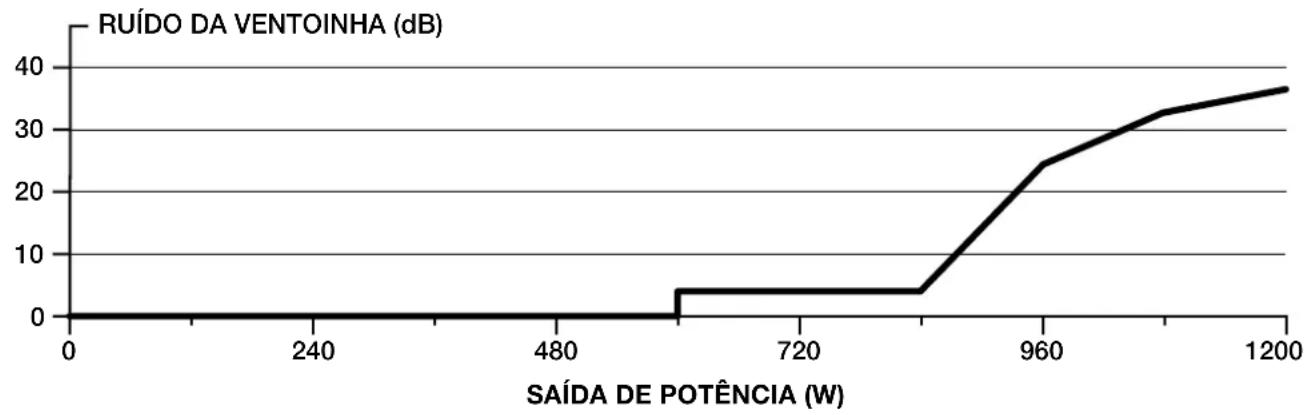

CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO CORSAIRRM1200x SHIFT

INFORMAÇÕES SOBRE O CABO DA CORSAIR RMx SHIFT SERIES

DESCRIÇÃO QTD
CONECTORES	COMPRIMENTO TOTAL	750W	850W	1000W	1200W
Cabo ATX (24 pinos)	610mm ± 10mm 1 1 1 1
Cabo EPS/ATX12V (8 pinos) (4+4)	650mm ± 10mm 2 2 2 2
Cabo 12VHPWR (12+4) pinos	650mm ± 10mm 1 1 1 1
Cabo PCIe 8 pinos (6+2)	750mm ± 10mm 1 1 2 2
Cabo PCIe 8 pinos (6+2)	650mm ± 10mm 1 2 3 4
Cabo SATA (4 SATA)	800mm ± 10mm 3 3 4 4
Cabo PATA (4 pinos)	750mm ± 10mm 1 2 2 2

COMO INSTALAR SUA NOVA FONTE DE ALIMENTAÇÃO RMx SHIFT SERIES

ETAPA 1: REMOVER SUA FONTE DE ALIMENTAÇÃO EXISTENTE

Aviso! Para obter um funcionamento adequado, use somente os cabos CC incluídos com sua nova fonte de alimentação, a menos que seus cabos antigos sejam cabos CORSAIR autênticos do mesmo tipo. Confirme o tipo dos cabos existentes antes de usá-los.

Se você estiver montando um novo sistema, prossiga para a Etapa 2:

1. Desconecte o cabo de alimentação CA da tomada na parede ou da UPS e da fonte de alimentação existente.
2. Desconecte todos os cabos de alimentação da placa de vídeo, placa-mãe e todos os outros periféricos.
3. Siga as instruções no manual do chassi e desinstale sua fonte de alimentação existente.
4. Prossiga para a Etapa 2.

ETAPA 2: INSTALAR A NOVA FONTE DE ALIMENTAÇÃO

1. Certifique-se de que o cabo de alimentação CA da fonte de alimentação não esteja conectado.
2. Siga as instruções no manual do chassi e instale a fonte de alimentação com os parafusos fornecidos.

3. Conecte o cabo de 24 pinos (ATX) à placa-mãe. Conecte o cabo de 8 pinos +12V (EPS12V) à placa-mãe.
   a. Se a sua placa-mãe tiver um soquete de +12V de 8 pinos, conecte o cabo de 8 pinos diretamente à sua placa-mãe.
   b. Se a sua placa-mãe tiver um soquete de 4 pinos, remova os 4 pinos do cabo de 8 pinos e depois conecte esse cabo de 4 pinos diretamente à sua placa-mãe.
   c. Algumas placas-mãe requerem uma combinação de 8+4 pinos. Use quantos cabos EPS12V forem necessários e não os confunda com cabos PCIe.

4. Conecte os cabos periféricos, os cabos PCI-Express e os cabos SATA.

a. Conecte os cabos SATA aos soquetes de alimentação do disco rígido ou da unidade SSD SATA.
b. Conecte os cabos PCI-Express aos soquetes de alimentação de suas placas de vídeo PCI-Express, se necessário.
c. Conecte os cabos periféricos a quaisquer periféricos que precisem de um conector de 4 pinos.
d. Certifique-se de que todos os cabos estejam conectados firmemente. Certifique-se de guardar os cabos modulares não usados para adições futuras de componentes.

1. Conecte o cabo de alimentação CA à fonte de alimentação e ligue-a mudando o interruptor para a posição de ligado (marcado com "I").

SPIS TREŚCI

RM750x SHIFT

RM850x SHIFT

RM1000x SHIFT

RM1200x SHIFT

MONTAŻ

GRATULUJEMY ZAKUPU NOWEGO ZASILACZA ATX Z SERII CORSAIR RMx SHIFT!
