MANUAL DE UTILIZADOR RM850e CORSAIR
PARABÉNS PELA COMPRA DA SUA NOVA FONTE DE ALIMENTAÇÃO ATX DA SÉRIE RMe CORSAIR!
As fontes de alimentação ATX 3.0 completamente modulares da série RMe CORSAIR oferecem ao seu sistema uma alimentação fiável e eficaz com a certificação 80 PLUS Gold.
SEGURANÇA E PROTEÇÃO
- Proteção contra sobretensões
A proteção contra sobretensões para as saídas de 12 V, 5 V e 3,3 V CC é necessária para cumprir a especificação ATX. A proteção contra sobretensões desliga a unidade de alimentação se as saídas de CC ultrapassarem um nível definido, determinado pelo fabricante da unidade de alimentação.
- Proteção contra sobrecorrentes
A proteção contra sobrecorrentes está integrada nas calhas de 3,3 V, 5 V e 12 V. A proteção contra sobrecorrentes assegura que as calhas de tensão CC se mantêm dentro dos limites de funcionamento seguros.
- Proteção contra sobretemperatura
A proteção contra sobretemperatura garante que a unidade de alimentação desliga quando a temperatura interna atinge um determinado valor. Normalmente, isto é consequência de uma sobrecarga de corrente interna ou de uma falha da ventoinha.
- Proteção contra curto-circuitos
Um curto-circuito é definido como sendo qualquer impedância de saída inferior a 0,1 Ohms. Entre outras coisas, a proteção contra curto-circuitos garante que a unidade de alimentação desliga se as calhas de 3,3 V, 5 V e 12 V apresentarem um curto-circuito relativamente a qualquer outra calha ou à terra. Assegura igualmente que não ocorrem danos na unidade ou nos componentes do PC em caso de curto-circuito.
- Proteção contra sobrealimentação
A proteção contra sobrealimentação desliga a unidade de alimentação se a alimentação consumida se situar entre 115% e 135% da potência nominal.
- Proteção contra avaria catastrófica
A unidade de alimentação deve ter um circuito de proteção para desligar de forma insegura com o objetivo de evitar danos decorrentes de falhas catastróficas como chama, fumo excessivo, PCB carbonizado, condutor PCB fundido, ruído alarmante, emissão de material fundido, etc.
HARDWARE INCLUÍDO E ESPECIFICAÇÕES DE RM750e
Dimensões: 140mm(C) x 150mm(L) x 86mm(A)
Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, braçadeiras para cabos, parafusos de fixação, folheto de segurança
| MESA DE ALIMENTAÇÃO RM750e CORSAIR CARGA MÁX. SAÍDA MÁX. | ||||
| MODELO RPS0177 +3.3V | 20A | 110W | ||
| NÚMERO DE REFERÊNCIA | 75-005409 +5V 20A | |||
| FREQUÊNCIA | 47 - 63Hz | +12V | 62.5A | 750W |
| CORRENTE DE ENTRADA | 10 - 5A +5Vsb 3A 15W | |||
| TENSÃO NOMINAL DE ENTRADA CA | 100 - 240V a.c. | |||
POTÊNCIA TOTAL: 750W

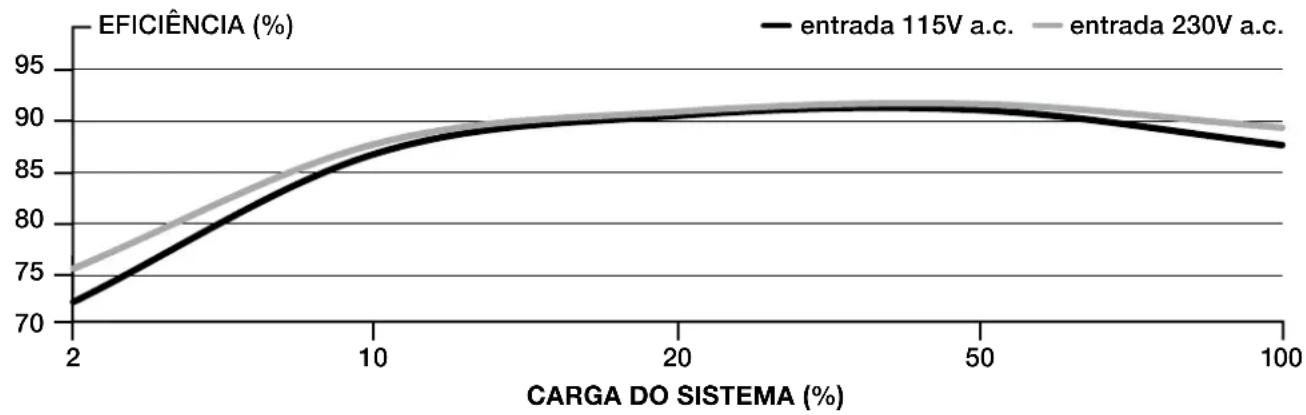

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO RM750e CORSAIR
line
| CARGA DO SISTEMA (%) | entrada 115V a.c. | entrada 230V a.c. | | --------------------- | ------------------- | ------------------- | | 2 | 72 | 75 | | 10 | 85 | 88 | | 20 | 90 | 90 | | 50 | 91 | 91 | | 100 | 87 | 89 |CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO

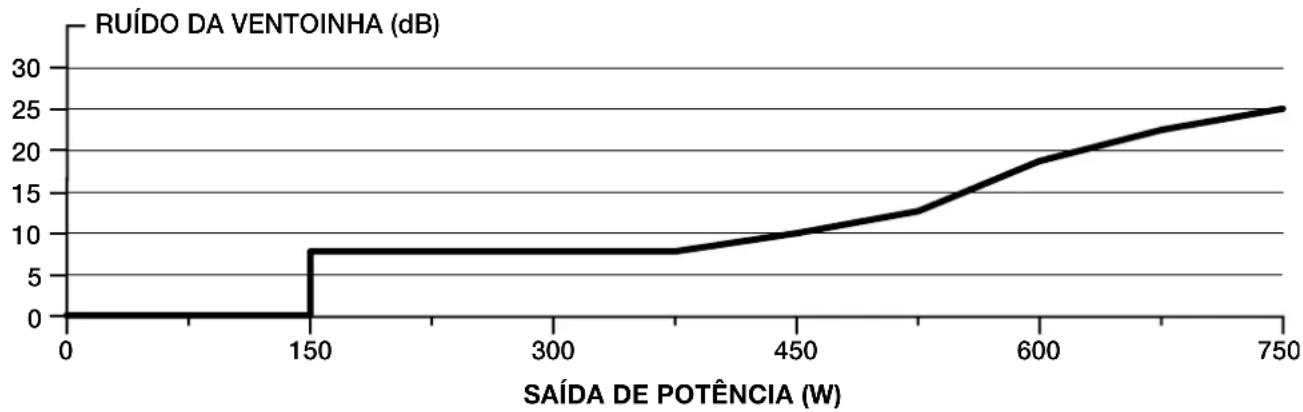

RM750e CORSAIR
line
| SAÍDA DE POTÊNCIA (W) | RUÍDO DA VENTOINHA (dB) | | --------------------- | ------------------------ | | 0 | 0 | | 150 | 8 | | 300 | 8 | | 450 | 10 | | 600 | 19 | | 750 | 25 |HARDWARE INCLUÍDO E ESPECIFICAÇÕES DE RM850e
Dimensões: 140mm(C) x 150mm(L) x 86mm(A)
Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, braçadeiras para cabos, parafusos de fixação, folheto de segurança
| MESA DE ALIMENTAÇÃO RM850e CORSAIR CARGA MÁX. SAÍDA MÁX. | ||||
| MODELO RPS0178 +3.3V | 20A | 150W | ||
| NÚMERO DE REFERÊNCIA | 75-005410 +5V 20A | |||
| FREQUÊNCIA | 47 - 63Hz | +12V | 70.8A | 850W |
| CORRENTE DE ENTRADA | 10 - 5A | +5Vsb | 3A | 15W |
| TENSÃO NOMINAL DE ENTRADA CA | 100 - 240V a.c. | |||
POTÊNCIA TOTAL: 850W

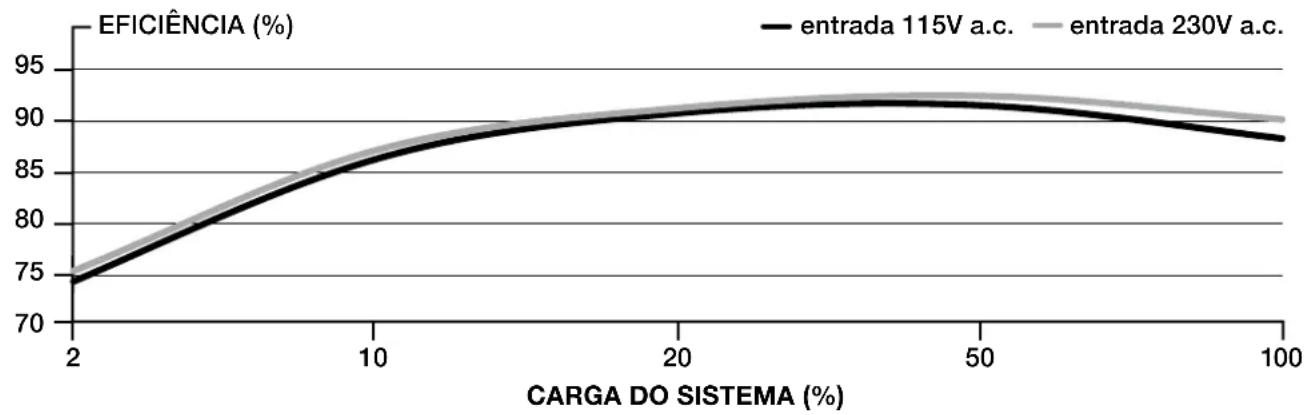

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO RM850e CORSAIR
line
| CARGA DO SISTEMA (%) | entrada 115V a.c. | entrada 230V a.c. | | --------------------- | ------------------- | ------------------- | | 2 | 75 | 75 | | 10 | 85 | 86 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 88 | 90 |CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO

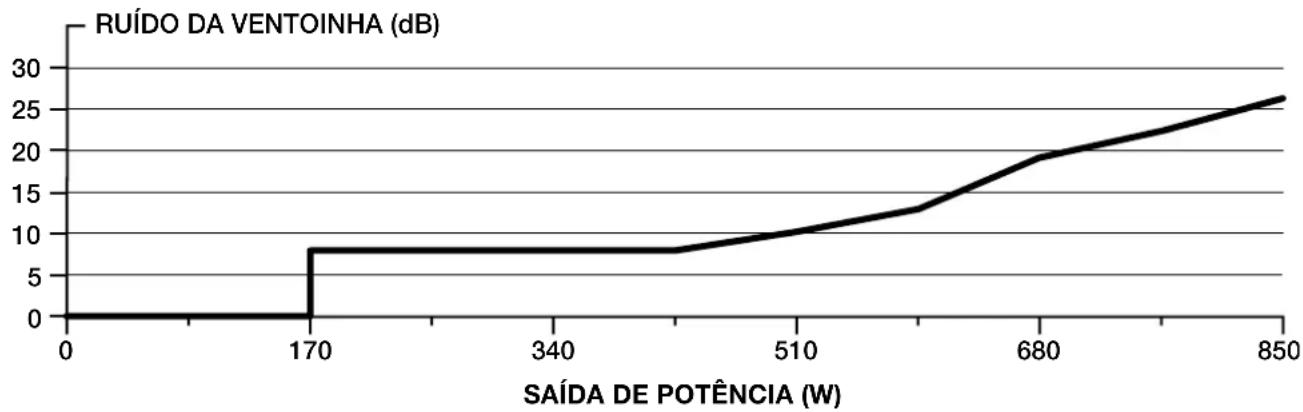

RM850e CORSAIR
line
| SAÍDA DE POTÊNCIA (W) | RUÍDO DA VENTOINHA (dB) | | --------------------- | ------------------------ | | 0 | 0 | | 170 | 8 | | 340 | 8 | | 510 | 10 | | 680 | 20 | | 850 | 26 |HARDWARE INCLUÍDO E ESPECIFICAÇÕES DE RM1000e
Dimensões: 140mm(C) x 150mm(L) x 86mm(A)
Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, braçadeiras para cabos, parafusos de fixação, folheto de segurança
| MESA DE ALIMENTAÇÃO RM1000e CORSAIR CARGA MÁX. SAÍDA MÁX. | ||||
| MODELO RPS0179 +3.3V | 20A | 150W | ||
| NÚMERO DE REFERÊNCIA | 75-005411 +5V 20A | |||
| FREQUÊNCIA | 47 - 63Hz | +12V | 83.3A | 1000W |
| CORRENTE DE ENTRADA | 12 - 6A | +5Vsb | 3A | 15W |
| TENSÃO NOMINAL DE ENTRADA CA | 100 - 240V a.c. | |||
| POTÊNCIA TOTAL: 1000W | ||||

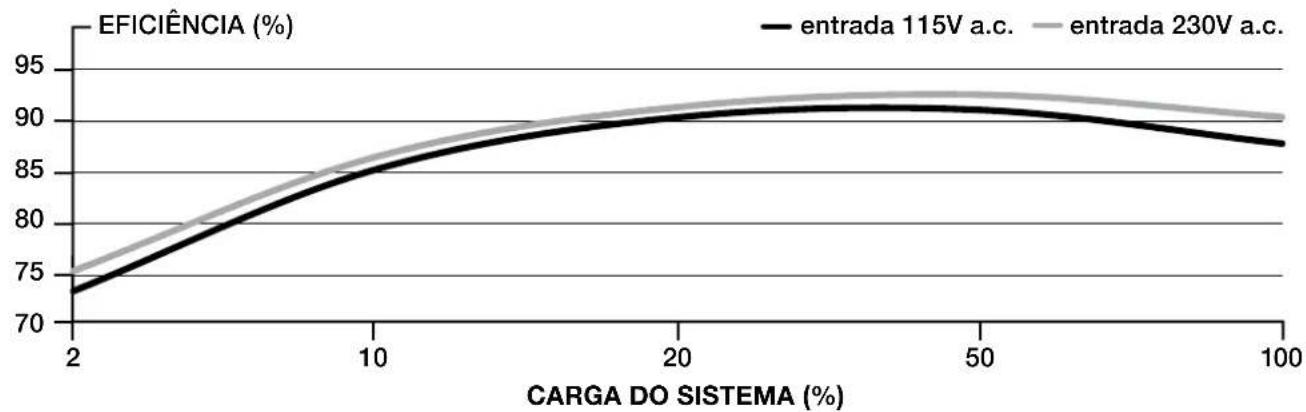

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO RM1000e CORSAIR
line
| CARGA DO SISTEMA (%) | entrada 115V a.c. | entrada 230V a.c. | | --------------------- | ------------------- | ------------------- | | 2 | 73 | 75 | | 10 | 85 | 87 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 88 | 90 |CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO

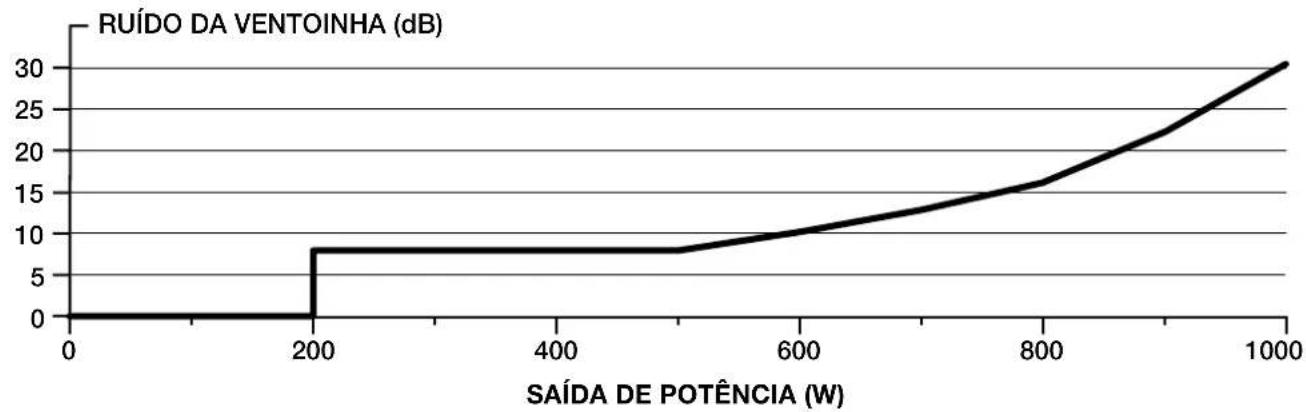

RM1000e CORSAIR
line
| SAÍDA DE POTÊNCIA (W) | RUÍDO DA VENTOINHA (dB) | | --------------------- | ------------------------ | | 0 | 0 | | 200 | 8 | | 500 | 8 | | 800 | 16 | | 1000 | 30 |INFORMAÇÃO SOBRE CABOS DA SÉRIE RMe CORSAIR
| DESCRIÇÃO QTD. | ||||
| CONECTORES | COMPRIMENTO TOTAL | 750W | 850W | 1000W |
Cabo ATX (24 pinos) | 610mm ± 10mm 1 1 1 | |||
Cabo EPS/ATX 12 V (8 pinos) (4+4) | 650mm ± 10mm 2 2 2 | |||
Cabo 12VHPWR (12+4 pinos) | 650mm ± 10mm 1 1 1 | |||
Cabo PCIe (8 pinos) (6+2) | 750mm ± 10mm 1 1 2 | |||
Cabo PCIe (8 pinos) (6+2) | 600mm ± 10mm 1 1 2 | |||
Cabo SATA (3 SATA) | 700mm ± 10mm 1 1 1 | |||
Cabo SATA (4 SATA) | 800mm ± 10mm 1 1 1 | |||
Cabo periférico (4 PATA) | 750mm ± 10mm 1 1 1 | |||
INSTALAR A NOVA FONTE DE ALIMENTAÇÃO DA SÉRIE RMe
PASSO 1: REMOVER A UNIDADE DE ALIMENTAÇÃO EXISTENTE
Aviso! Para garantir o funcionamento correto, utilize apenas os cabos CC fornecidos com a nova unidade de alimentação, salvo se os cabos antigos forem cabos CORSAIR genuínos do mesmo tipo. Confirme o tipo de cabos existentes antes de os utilizar!
Se estiver a criar um novo sistema, avance para o passo 2.
- Desligue o cabo de alimentação CA da tomada de parede ou da UPS e da fonte de alimentação existente.
- Desligue todos os cabos de alimentação da placa de vídeo, da placa principal e de todos os outros periféricos.
- Siga as instruções do manual do chassi e desinstale a unidade de alimentação existente.
- Prossiga para o passo 2.
PASSO 2: INSTALAR A NOVA FONTE DE ALIMENTAÇÃO
- Certifique-se de que o cabo de alimentação CA da fonte de alimentação não está ligado.
- Siga as instruções do manual do chassi e instale a fonte de alimentação com os parafusos fornecidos.
-
Ligue o cabo de 24 pinos (ATX12V) à placa principal. Ligue o cabo de +12 V (EPS12V) de 8 pinos à placa principal.
a. Se a placa principal tiver um conector de +12 V de oito pinos, ligue o cabo de oito pinos diretamente à placa principal.
b. Se a placa principal tiver um conector de quatro pinos, separe os quatro pinos do cabo de oito pinos e, em seguida, ligue este cabo de quatro pinos diretamente à placa principal.
c. Algumas placas principais exigem uma combinação de 8+4 pinos; utilize os cabos EPS12V necessários e não os confunda com os cabos PCIe. -
Ligue os cabos periféricos, os cabos PCI-Express e os cabos SATA.
a. Ligue os cabos SATA ao SSD SATA ou às tomadas elétricas do disco rígido.
b. Ligue os cabos PCI-Express às tomadas elétricas das placas de vídeo PCI-Express, se necessário.
c. Ligue os cabos periféricos a quaisquer periféricos que precisem de um conector de 4 pinos.
d. Certifique-se de que todos os cabos estão ligados de modo fixo. Guarde os cabos modulares não utilizados para quaisquer futuros componentes.
- Ligue o cabo de alimentação CA à fonte de alimentação e ligue-a colocando o interruptor na posição LIGADA (assinalada com "I").
ÍNDICE
RM750e
RM850e
RM1000e
INSTALAÇÃO
PARABÉNS PELA AQUISIÇÃO DE SUA NOVA FONTE DE ALIMENTAÇÃO ATX CORSAIR RMe SERIES.
As fontes de alimentação ATX 3.0 totalmente modulares CORSAIR RMe Series oferecem energia confiável e eficiente 80 PLUS Gold para seu sistema.
SEGURANÇA E PROTEÇÃO
- Proteção contra sobretensão (OVP)
A proteção contra sobretensão para as saídas CC de 12V, 5V e 3,3V é necessária para cumprir com a especificação ATX. A OVP desliga a fonte de alimentação caso as saídas CC excedam um nível definido, determinado pelo fabricante da fonte. - Proteção contra sobrecarga de corrente (OCP)
A OCP está presente nos trilhos de 3,3V, 5V e 12V. A OCP garante que a saída dos trilhos de tensão CC permaneça dentro dos limites seguros de operação.
- Proteção contra sobreaquecimento (OTP)
A OTP garante que a fonte de alimentação seja desligada quando a temperatura interna alcançar um determinado ponto. Isso ocorre como resultado da sobrecarga de corrente interna ou de uma falha na ventoinha.
- Proteção contra curto-circuito (SCP)
Um curto-circuito é definido como qualquer impedância de saída menor que 0,1 ohms. Entre outras coisas, a SCP garante que a fonte de alimentação seja desligada se houver um curto-circuito entre os trilhos de 3,3V, 5V e 12V e qualquer outro trilho ou o aterramento. Isso também impede que a unidade ou os componentes do PC sejam danificados caso um curto-circuito ocorra.
- Proteção contra sobrecarga de potência (OPP)
A proteção contra sobrecarga de potência desliga a fonte de alimentação quando a energia obtida estiver entre 115% e 135% da potência nominal. - Proteção contra falha catastrófica
A fonte de alimentação tem um circuito de proteção para fazer o desligamento seguro e evitar danos ocasionados por falhas catastróficas como chamas, fumaça excessiva, PCB carbonizado, condutor de PCB fundido, ruído alarmante, emissão de material derretido etc.
HARDWARE E ESPECIFICAÇÕES DA RM750e INCLUÍDAS
Dimensões: 140mm(C) x 150mm(L) x 86mm(A)
Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, abraçadeiras de cabo, parafusos de montagem, folheto de segurança
| TABELA DE POTÊNCIA DA CORSAIR RM750e CARGA MÁX. SAÍDA MÁX. | ||||
| MODELO RPS0177 +3.3V | 20A | 110W | ||
| N.° DA PEÇA | 75-005409 | +5V | 20A | |
| FREQUÊNCIA | 47 - 63Hz | +12V | 62.5A | 750W |
| CORRENTE DE ENTRADA | 10 - 5A | +5Vsb | 3A | 15W |
| POTÊNCIA DE ENTRADA CA | 100 - 240V a.c. | |||
POTÊNCIA TOTAL: 750W

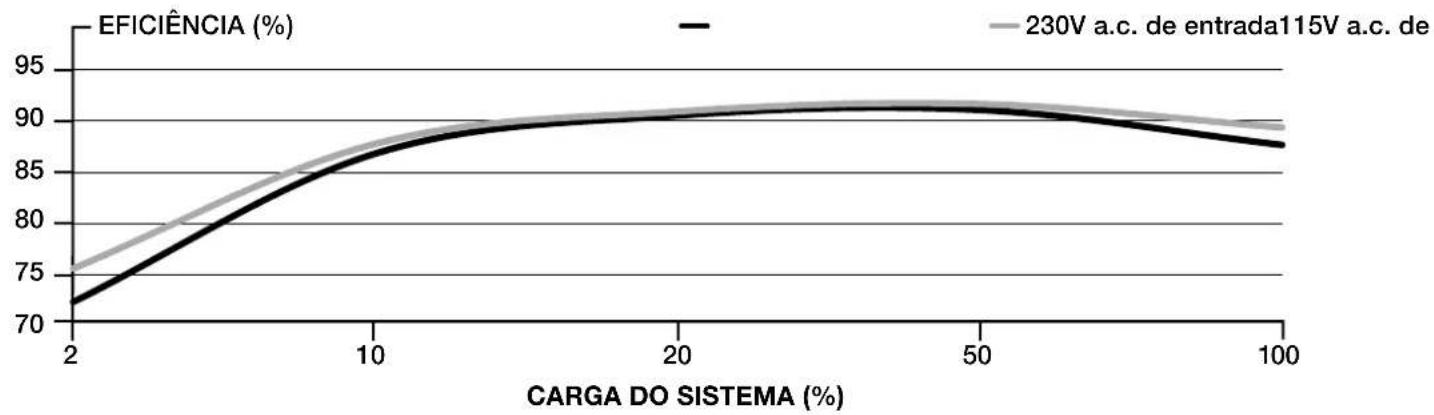

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR RM750e
line
| CARGA DO SISTEMA (%) | EFICIÊNCIA (%) - 230V a.c. de entrada115V a.c. de | | --------------------- | -------------------------------------------------- | | 2 | 72 | | 10 | 86 | | 20 | 90 | | 50 | 91 | | 100 | 88 |CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO

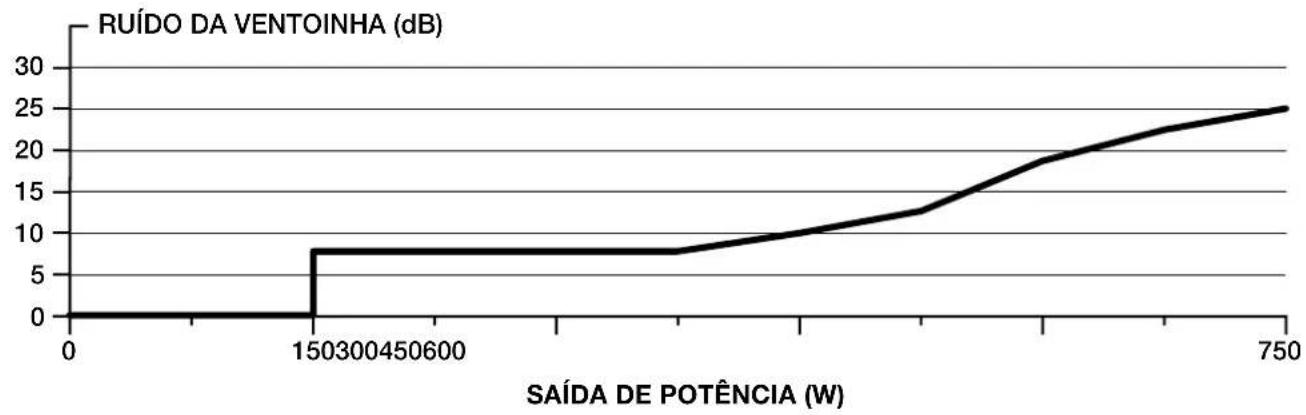

CORSAIR RM750e
line
| SAÍDA DE POTÊNCIA (W) | RUÍDO DA VENTOINHA (dB) | | --------------------- | ------------------------ | | 0 | 0 | | 150300450600 | 8 | | 750 | 25 |HARDWARE E ESPECIFICAÇÕES DA RM850e INCLUÍDAS
Dimensões: 140mm(C) x 150mm(L) x 86mm(A)
Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, abraçadeiras de cabo, parafusos de montagem, folheto de segurança
| TABELA DE POTÊNCIA DA CORSAIR RM850e CARGA MÁX. SAÍDA MÁX. | ||||
| MODELO RPS0178 +3.3V | 20A | 150W | ||
| N.° DA PEÇA | 75-005410 | +5V | 20A | |
| FREQUÊNCIA | 47 - 63Hz | +12V | 70.8A | 850W |
| CORRENTE DE ENTRADA | 10 - 5A | +5Vsb | 3A | 15W |
| POTÊNCIA DE ENTRADA CA | 100 - 240V a.c. | |||
POTÊNCIA TOTAL: 850W

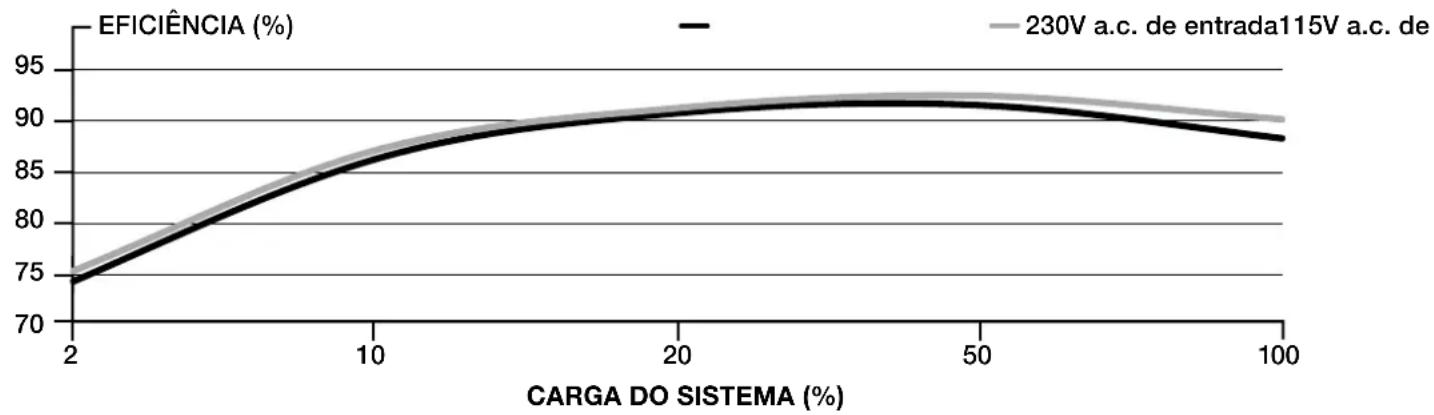

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR RM850e
line
| CARGA DO SISTEMA (%) | EFICIÊNCIA (%) | | --------------------- | -------------- | | 2 | 74 | | 10 | 86 | | 20 | 90 | | 50 | 91 | | 100 | 88 |CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO

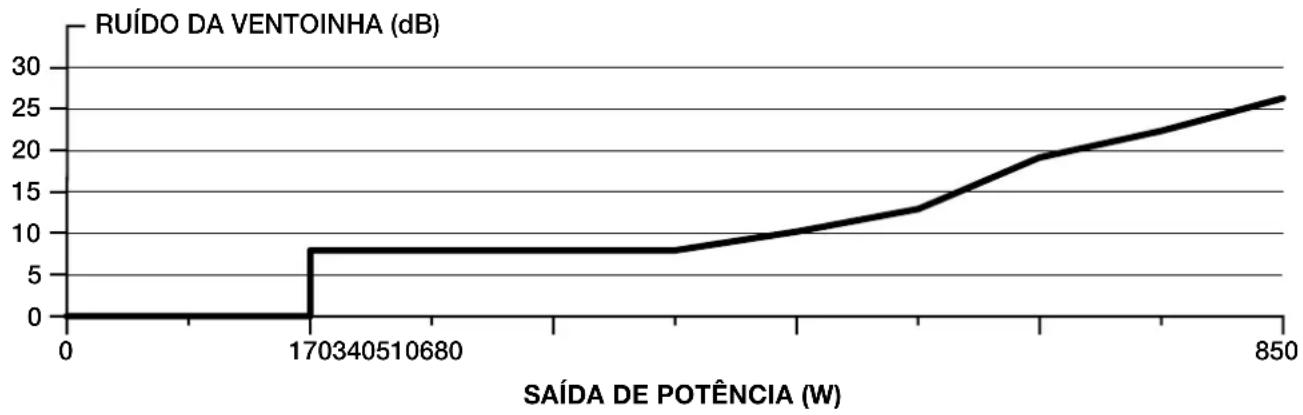

CORSAIR RM850e
line
| SAÍDA DE POTÊNCIA (W) | RUÍDO DA VENTOINHA (dB) | | --------------------- | ------------------------ | | 0 | 0 | | 170340510680 | 8 | | 850 | 26 |HARDWARE E ESPECIFICAÇÕES DA RM1000e INCLUÍDAS
Dimensões: 140mm(C) x 150mm(L) x 86mm(A)
Conteúdo da embalagem: Fonte de alimentação, cabo CA, cabos CC, abraçadeiras de cabo, parafusos de montagem, folheto de segurança
| TABELA DE POTÊNCIA DA CORSAIR RM1000e CARGA MÁX. SAÍDA MÁX. | ||||
| MODELO RPS0179 +3.3V | 20A | 150W | ||
| N.° DA PEÇA | 75-005411 | +5V | 20A | |
| FREQUÊNCIA | 47 - 63Hz | +12V | 83.3A | 1000W |
| CORRENTE DE ENTRADA | 12 - 6A | +5Vsb | 3A | 15W |
| POTÊNCIA DE ENTRADA CA | 100 - 240V a.c. | |||
POTÊNCIA TOTAL: 1000W

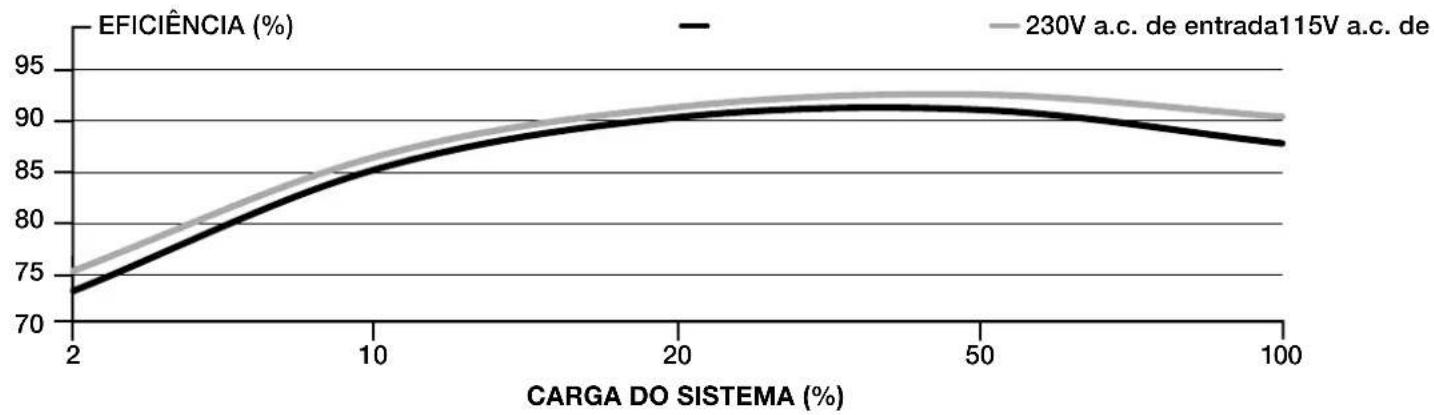

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR RM1000e
line
| CARGA DO SISTEMA (%) | EFICIÊNCIA (%) - 230V a.c. de entrada115V a.c. de | | --------------------- | -------------------------------------------------- | | 2 | 74 | | 10 | 85 | | 20 | 90 | | 50 | 91 | | 100 | 88 |CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO

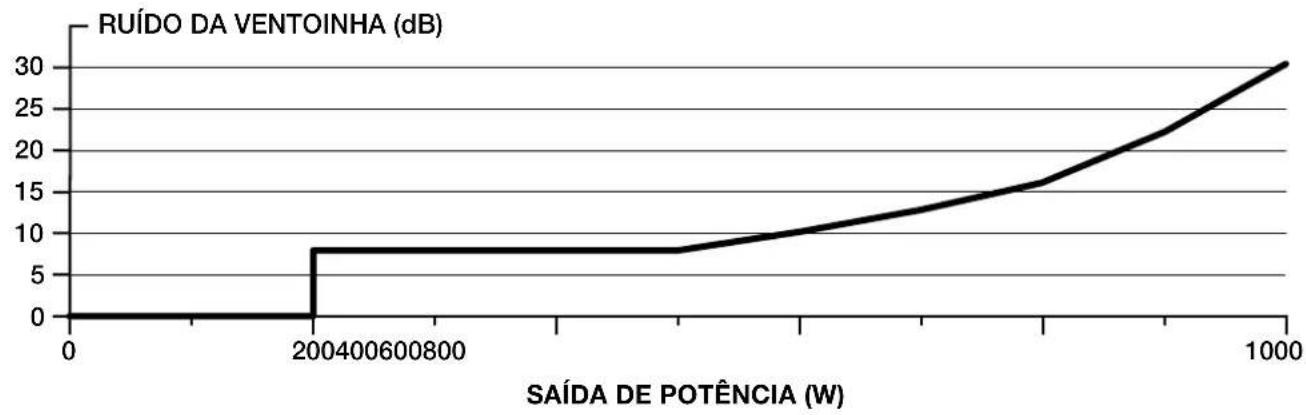

CORSAIR RM1000e
line
| SAÍDA DE POTÊNCIA (W) | RUÍDO DA VENTOINHA (dB) | | --------------------- | ------------------------ | | 0 | 0 | | 200400600800 | 8 | | 1000 | 30 |INFORMAÇÕES SOBRE O CABO DA CORSAIR RMe SERIES
| DESCRIÇÃO QTD | ||||
| CONECTORES | COMPRIMENTO TOTAL | 750W | 850W | 1000W |
| Cabo ATX (24 pinos) | 610mm ± 10mm 1 1 1 | |||
| Cabo EPS/ATX12V (8 pinos) (4+4) | 650mm ± 10mm 2 2 2 | |||
Cabo 12VHPWR (12+4) pinos | 650mm ± 10mm 1 1 1 | |||
Cabo PCIe (8 pinos) (6+2) | 750mm ± 10mm 1 1 2 | |||
Cabo PCIe (8 pinos) (6+2 split) | 600mm ± 10mm 1 1 2 | |||
Cabo SATA (3 SATA) | 700mm ± 10mm 1 1 1 | |||
CABO SATA (4 SATA) | 800mm ± 10mm 1 1 1 | |||
Cabo periférico (4 PATA) | 750mm ± 10mm 1 1 1 | |||
COMO INSTALAR SUA NOVA FONTE DE ALIMENTAÇÃO RMe SERIES
ETAPA 1: REMOVER SUA FONTE DE ALIMENTAÇÃO EXISTENTE
Aviso! Para obter um funcionamento adequado, use somente os cabos CC incluídos com sua nova fonte de alimentação, a menos que seus cabos antigos sejam cabos CORSAIR autênticos do mesmo tipo. Confirme o tipo dos cabos existentes antes de usá-los.
Se você estiver montando um novo sistema, prossiga para a Etapa 2:
- Desconecte o cabo de alimentação CA da tomada na parede ou da UPS e da fonte de alimentação existente.
- Desconecte todos os cabos de alimentação da placa de vídeo, placa-mãe e todos os outros periféricos.
- Siga as instruções no manual do chassi e desinstale sua fonte de alimentação existente.
- Prossiga para a Etapa 2.
ETAPA 2: INSTALAR A NOVA FONTE DE ALIMENTAÇÃO
- Certifique-se de que o cabo de alimentação CA da fonte de alimentação não esteja conectado.
- Siga as instruções no manual do chassi e instale a fonte de alimentação com os parafusos fornecidos.
-
Conecte o cabo de 24 pinos (ATX12V) à placa-mãe. Conecte o cabo de 8 pinos +12V (EPS12V) à placa-mãe.
a. Se a sua placa-mãe tiver um soquete de +12V de 8 pinos, conecte o cabo de 8 pinos diretamente à sua placa-mãe.
b. Se a sua placa-mãe tiver um soquete de 4 pinos, remova os 4 pinos do cabo de 8 pinos e depois conecte esse cabo de 4 pinos diretamente à sua placa-mãe.
c. Algumas placas-mãe requerem uma combinação de 8+4 pinos. Use quantos cabos EPS12V forem necessários e não os confunda com cabos PCIe. -
Conecte os cabos periféricos, os cabos PCI-Express e os cabos SATA.
a. Conecte os cabos SATA aos soquetes de alimentação do disco rígido ou da unidade SSD SATA.
b. Conecte os cabos PCI-Express aos soquetes de alimentação de suas placas de vídeo PCI-Express, se necessário.
c. Conecte os cabos periféricos a quaisquer periféricos que precisem de um conector de 4 pinos.
d. Certifique-se de que todos os cabos estejam conectados firmemente. Certifique-se de guardar os cabos modulares não usados para adições futuras de componentes.
- Conecte o cabo de alimentação CA à fonte de alimentação e ligue-a mudando o interruptor para a posição de ligado (marcado com “I”).
