RM850e - Alimentation PC CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Alimentation ATX, 850W, certification 80 PLUS Gold, modulaire entièrement
Tension d'entrée	100-240V
Connecteurs disponibles	1 x 24-pin ATX, 2 x 4+4-pin CPU, 4 x 6+2-pin PCIe, 8 x SATA, 6 x Molex
Dimensions	150 mm x 160 mm x 86 mm
Utilisation recommandée	Pour les configurations de PC gaming haut de gamme et les stations de travail
Maintenance	Nettoyage régulier des ventilateurs et des grilles d'aération recommandé
Sécurité	Protection contre les surtensions, les courts-circuits et la surchauffe
Garantie	10 ans de garantie limitée
Informations générales	Conception silencieuse avec ventilateur à faible bruit, idéal pour les systèmes silencieux

FOIRE AUX QUESTIONS - RM850e CORSAIR

Comment installer la CORSAIR RM850e dans mon boîtier ?

Pour installer la CORSAIR RM850e, commencez par éteindre votre PC et débrancher tous les câbles. Retirez le panneau latéral de votre boîtier, placez l'alimentation avec le ventilateur vers le bas ou vers l'arrière selon le design de votre boîtier, puis fixez-la avec les vis fournies. Connectez les câbles de puissance nécessaires à votre carte mère et vos composants.

Que faire si mon alimentation ne s'allume pas ?

Si votre alimentation ne s'allume pas, vérifiez d'abord que le bouton d'alimentation est en position 'ON'. Assurez-vous que tous les câbles sont correctement connectés et que l'alimentation est branchée à une prise fonctionnelle. Si le problème persiste, testez l'alimentation avec un autre système ou utilisez un testeur d'alimentation.

Comment savoir si mon alimentation est suffisante pour mon PC ?

Pour vérifier si la CORSAIR RM850e est suffisante, additionnez la consommation électrique de tous vos composants (processeur, carte graphique, disques durs, etc.). Utilisez un calculateur de puissance en ligne pour estimer vos besoins. La RM850e est conçue pour des configurations nécessitant jusqu'à 850 W.

Quels câbles sont inclus avec la CORSAIR RM850e ?

La CORSAIR RM850e est livrée avec un ensemble de câbles modulaires, y compris des câbles pour la carte mère, la carte graphique, et les périphériques. Vérifiez le manuel d'utilisation pour voir la liste complète des câbles inclus.

Mon alimentation fait un bruit étrange, que faire ?

Un bruit étrange peut être causé par un ventilateur défectueux ou par des câbles qui touchent le ventilateur. Vérifiez que rien n'entrave le ventilateur et que tous les câbles sont bien rangés. Si le bruit persiste, contactez le support technique de CORSAIR pour une assistance supplémentaire.

Est-ce que la CORSAIR RM850e est compatible avec tous les boîtiers ?

La CORSAIR RM850e est compatible avec la plupart des boîtiers ATX standard. Vérifiez les dimensions de votre boîtier pour vous assurer qu'il peut accueillir une alimentation de format ATX.

Comment nettoyer ma CORSAIR RM850e ?

Pour nettoyer votre alimentation, débranchez-la et utilisez un aspirateur avec un embout doux pour enlever la poussière des grilles. Évitez de démonter l'alimentation, car cela pourrait annuler la garantie. Ne jamais utiliser de liquides pour nettoyer l'alimentation.

Où puis-je trouver le manuel d'utilisation de la CORSAIR RM850e ?

Le manuel d'utilisation de la CORSAIR RM850e est disponible sur le site officiel de CORSAIR dans la section 'Support' ou 'Produits'. Vous pouvez le télécharger en format PDF.

MODE D'EMPLOI RM850e CORSAIR

Les blocs d'alimentation entièrement modulaires ATX 3.0 CORSAIR RMe Series sont conçus pour délivrer une alimentation fiable 80 PLUS Gold à votre système.

SÉCURITÉ ET PROTECTION

• Protection contre la surtension (OVP)

La conformité à la spécification ATX requiert une protection contre la surtension au niveau des sorties CC 12 V, 5 V et 3,3 V. Cette protection coupe l'alimentation lorsque les sorties CC dépassent un seuil établi, déterminé par le constructeur de l'alimentation.

• Protection contre les surintensités (OCP)

L'OCP est intégrée sur les rails 3,3 V, 5 V et 12 V. Cette protection garantit que la sortie en tension des rails CC s'inscrit dans les limites d'une exploitation sûre.

• Protection contre les surchauffes (OTP)

La protection contre les surchauffes (OTP) garantit que l'alimentation s'arrête lorsque sa température interne atteint un seuil défini. Cette situation résulte généralement d'une surcharge électrique interne ou de la défaillance du ventilateur.

• Protection contre les courts-circuits (SCP)

Un court-circuit se définit par toute impédance de sortie inférieure à 0,1 ohm. Entre autres opérations, la fonction SCP s'assure que le bloc d'alimentation s'arrête si les rails 3,3 V, 5 V et 12 V entrent en court-circuit les uns avec les autres ou avec la masse. La fonction SCP garantit également qu'en cas de court-circuit, l'unité et les composants de votre PC ne subissent aucun dommage.

• Protection contre la surpuissance (OPP)

La protection contre la surpuissance arrête l'alimentation lorsque la puissance prélevée est comprise entre 115 % et 135 % de la puissance nominale.

- Protection contre les défaillances catastrophiques

L'alimentation doit être équipée d'un circuit de protection pour s'arrêter en toute sécurité afin d'éviter tout dommage dû à une défaillance catastrophique (flamme, fumée excessive, circuit imprimé carbonisé, conducteur de circuit imprimé fondu, bruit surprenant, émission de matière fondue, etc.).

CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM750e

Contenu de l'emballage: Alimentation, câble CA, câbles CC, attaches de câble, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE CORSAIR RM750e			CHARGE MAXIMALE	SORTIE MAXIMALE
MODÈLE	RPS0177	+3.3V	20A	110W
RÉFÉRENCE PIÈCE	75-005409	+5V	20A
FRÉQUENCE	47 - 63Hz	+12V	62.5A	750W
COURANT EN ENTRÉE	10 - 5A	+5Vsb	3A	15W
ENTRÉE CA NOMINALE	100 - 240V a.c.
PUISSANCE TOTALE: 750W

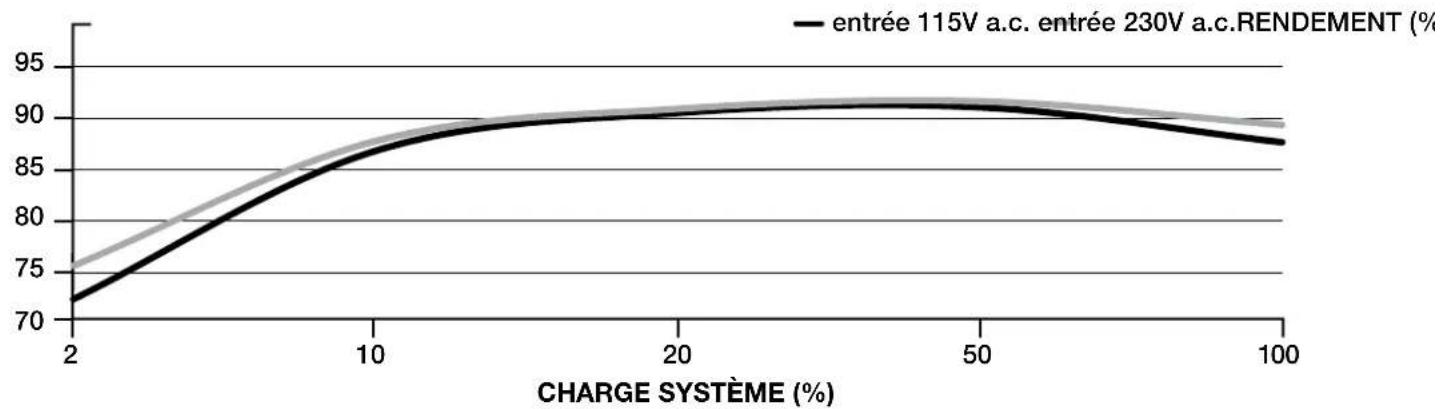

EFFICACITÉ DE L'ALIMENTATION CORSAIR RM750e

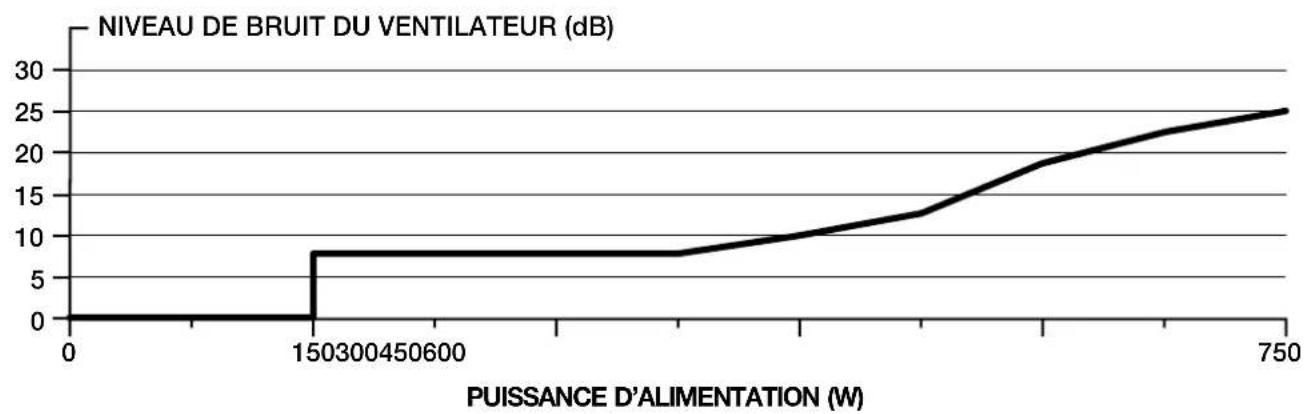

COURBE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR RM750e

CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM850e

Contenu de l'emballage: Alimentation, câble CA, câbles CC, attaches de câble, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE CORSAIR RM850e			CHARGE MAXIMALE	SORTIE MAXIMALE
MODÈLE RPS0178 +3.3V 20A				150W
RÉFÉRENCE PIÈCE	75-005410	+5V	20A
FRÉQUENCE	47 - 63Hz	+12V	70.8A	850W
COURANT EN ENTRÉE	10 - 5A	+5Vsb	3A	15W
ENTRÉE CA NOMINALE	100 - 240V a.c.

PUISSANCE TOTALE: 850W

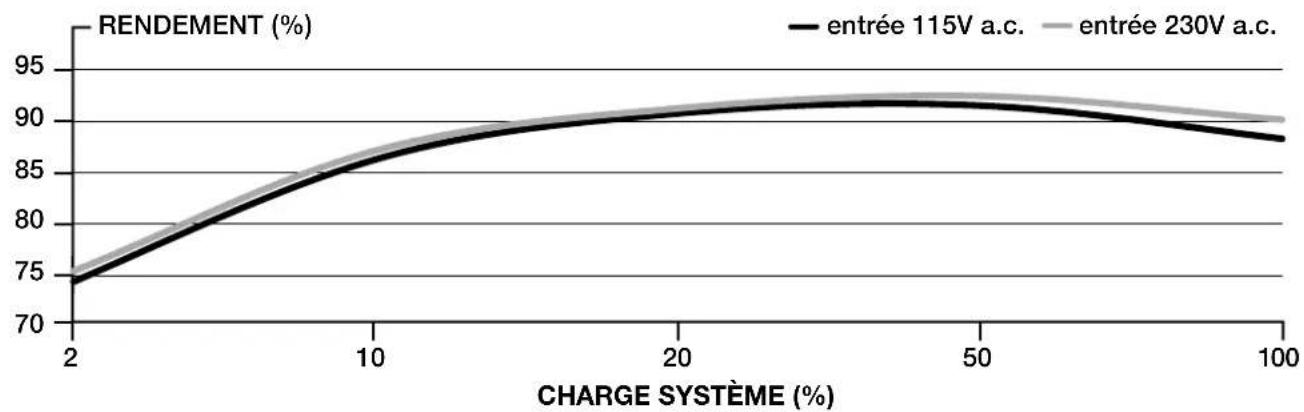

EFFICACITÉ DE L'ALIMENTATION CORSAIR RM850e

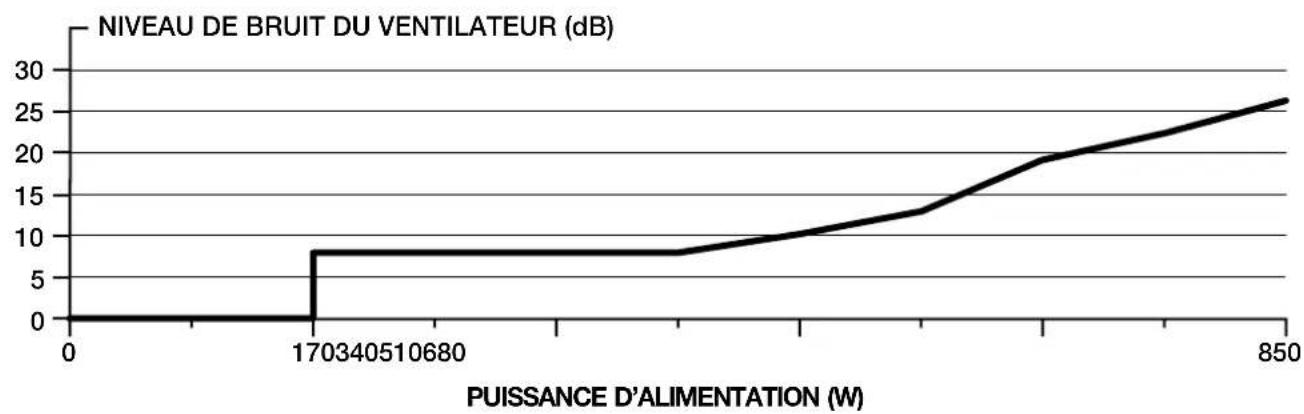

COURBE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR RM850e

CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM1000e

Contenu de l'emballage: Alimentation, câble CA, câbles CC, attaches de câble, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE CORSAIR RM1000e			CHARGE MAXIMALE	SORTIE MAXIMALE
MODÈLE RPS0179 +3.3V 20A				150W
RÉFÉRENCE PIÈCE	75-005411	+5V	20A
FRÉQUENCE	47 - 63Hz	+12V	83.3A	1000W
COURANT EN ENTRÉE	12 - 6A	+5Vsb	3A	15W
ENTRÉE CA NOMINALE	100 - 240V a.c.

Avertissement ! Pour garantir un fonctionnement adéquat, utilisez uniquement les câbles CC inclus avec votre nouvelle alimentation, à moins que vos anciens câbles soient des câbles CORSAIR d'origine du même type. Veuillez vérifier le type de vos câbles existants avant de les utiliser !

Si vous assemblez un nouveau système, passez directement à l'étape 2:

1. Déconnectez le cordon d'alimentation CA de la prise murale ou de votre onduleur, puis de toute unité d'alimentation présente.
2. Déconnectez tous les câbles d'alimentation de vos périphériques (carte vidéo, carte mère, etc.).
3. Suivez les instructions du manuel de votre châssis et désinstallez votre bloc d'alimentation existant.
4. Passez à l'étape 2.

ÉTAPE 2: INSTALLATION DU NOUVEAU BLOC D'ALIMENTATION

1. Assurez-vous que le câble d'alimentation CA de l'unité est déconnecté.
2. Suivez les instructions du manuel de votre châssis et installez l'alimentation au moyen des vis fournies.
3. Raccordez le câble 24 broches (ATX 12 V) à la carte mère. Raccordez le câble +12 V à 8 broches (EPS12V) à la carte mère.

a. Si votre carte mère dispose d'un connecteur +12 V à huit broches, raccordez le câble à huit broches directement à celle-ci.
b. Si votre carte mère dispose d'un connecteur à quatre broches, détachez le module à quatre broches du câble à huit broches, puis raccordez directement le câble à quatre broches ainsi obtenu à la carte mère.
c. Certaines cartes mères nécessiteront une combinaison 8+4 broches, utilisez autant de câbles EPS12V que nécessaire et ne les confondez pas avec les câbles PCIe.

1. Raccordez les câbles des périphériques, les câbles PCI-Express et les câbles SATA.

a. Raccordez les câbles SATA aux prises d'alimentation de vos disques mécaniques et SSD SATA.
b. Raccordez les câbles PCI-Express aux prises d'alimentation de vos cartes vidéo PCI-Express, si besoin.
c. Raccordez les câbles des périphériques aux éventuels périphériques requérant un connecteur à 4 broches.
d. Assurez-vous que tous les câbles sont fermement raccordés. Veillez à conserver tout câble modulaire inutilisé pour un éventuel aiout de composants ultérieur.

1. Raccordez le cordon d'alimentation CA au bloc d'alimentation, puis mettez-le sous tension en poussant le commutateur en position MARCHE (marquée d'un « I »).

TABLE DES MATIÈRES

RM750e

RM850e

RM1000e

INSTALLATION

FÉLICITATIONS POUR L'ACHAT DE VOTRE NOUVEAU BLOC D'ALIMENTATION ATX DE SÉRIE CORSAIR RMe!

Les blocs d'alimentation ATX 3.0 entièrement modulaires de la série CORSAIR RMe offrent une alimentation 80 PLUS Gold fiable et efficace pour votre système.

SÉCURITÉ ET PROTECTION

• Protection contre la surtension

La protection contre la surtension pour les sorties 12 V, 5 V et 3,3 V CC doit être conforme à la spécification technique ATX. La protection contre la surtension désactive le bloc d'alimentation si les sorties CC dépassent un certain niveau déterminé par le fabricant du bloc d'alimentation.

- Protection contre la surintensité

Les rails 3,3 V, 5 V et 12 V disposent d'une protection contre la surintensité. La protection contre la surintensité assure que la sortie des rails de tension CC demeure dans les limites de fonctionnement sécuritaire.

• Protection contre la surchauffe

La protection contre la surchauffe désactive le bloc d'alimentation lorsque la température interne atteint une certaine valeur. Cela est généralement causé par une surcharge de courant interne ou une défaillance de ventilateur.

• Protection contre les courts-circuits

Un court-circuit se définit comme une impédance de sortie inférieure à 0,1 ohm. Entre autres, la protection contre les courts-circuits désactive le bloc d'alimentation en cas de court-circuit entre un rail 3,3 V, 5 V ou 12 V et tout autre rail, ou de court-circuit à la terre. Ce dispositif protège également le bloc d'alimentation ou les composants de votre ordinateur de tout endommagement en cas de court-circuit.

• Protection contre les surcharges

La protection contre les surcharges désactive le bloc d'alimentation si la puissance absorbée se situe entre 115 % et 135 % de la puissance nominale.

- Protection contre les défaillances catastrophiques

Les blocs d'alimentation doivent être munis d'un circuit de protection qui les désactive de manière sécuritaire afin d'éviter les dommages pouvant être causés par des défaillances catastrophiques telles que les flammes, la fumée excessive, les circuits imprimés carbonisés, les conducteurs fusionnés de circuits imprimés, les bruits assourdissants, les émissions de matériaux en fusion, etc.

MATÉRIEL COMPRIS ET SPÉCIFICATIONS - RM750e

Contenu de l'emballage: Bloc d'alimentation, câble CA, câbles CC, attaches de câbles, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DU CORSAIR RM750e CHARGE MAX. SORTIE MAX.
MODÈLE RPS0177 +3.3V 20A				110W
N° DE PIÈCE	75-005409	+5V	20A
FRÉQUENCE	47 - 63Hz	+12V	62.5A	750W
COURANT D'ENTRÉE	10 - 5A	+5Vsb	3A	15W
ENTRÉE NOMINALE CA	100 - 240V a.c.
PUISSANCE TOTALE: 750W

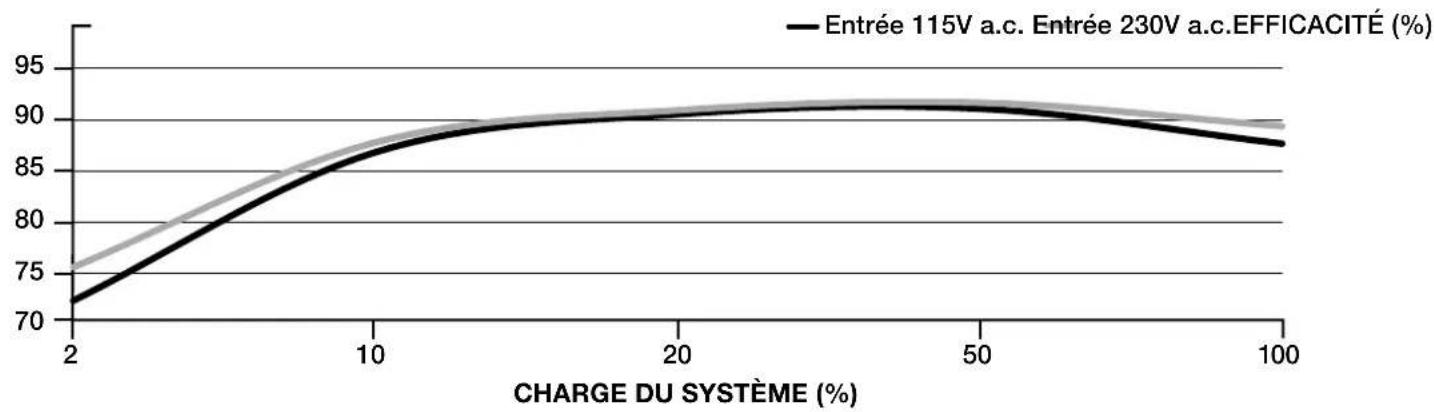

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR RM750e

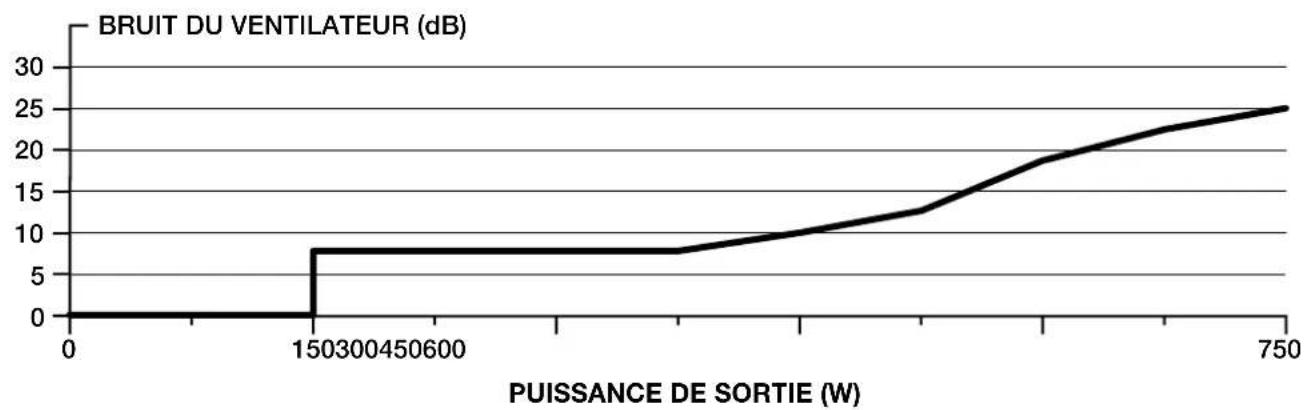

COURBE DE BRUIT DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR RM750e

MATÉRIEL COMPRIS ET SPÉCIFICATIONS - RM850e

Contenu de l'emballage: Bloc d'alimentation, câble CA, câbles CC, attaches de câbles, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DU CORSAIR RM850e CHARGE MAX. SORTIE MAX.
MODÈLE RPS0178 +3.3V 20A				150W
N° DE PIÈCE	75-005410	+5V	20A
FRÉQUENCE	47 - 63Hz	+12V	70.8A	850W
COURANT D'ENTRÉE	10 - 5A	+5Vsb	3A	15W
ENTRÉE NOMINALE CA	100 - 240V a.c.
PUISSANCE TOTALE: 850W

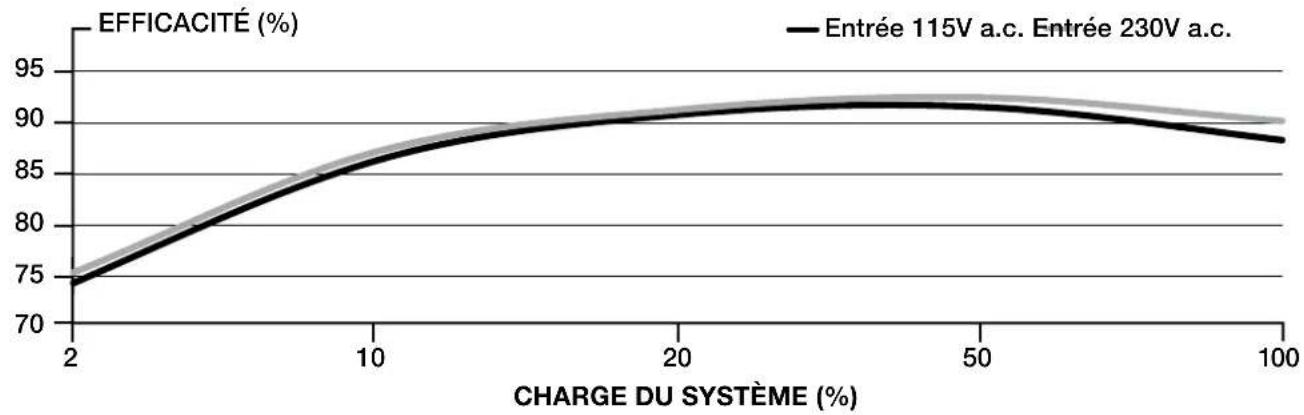

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR RM850e

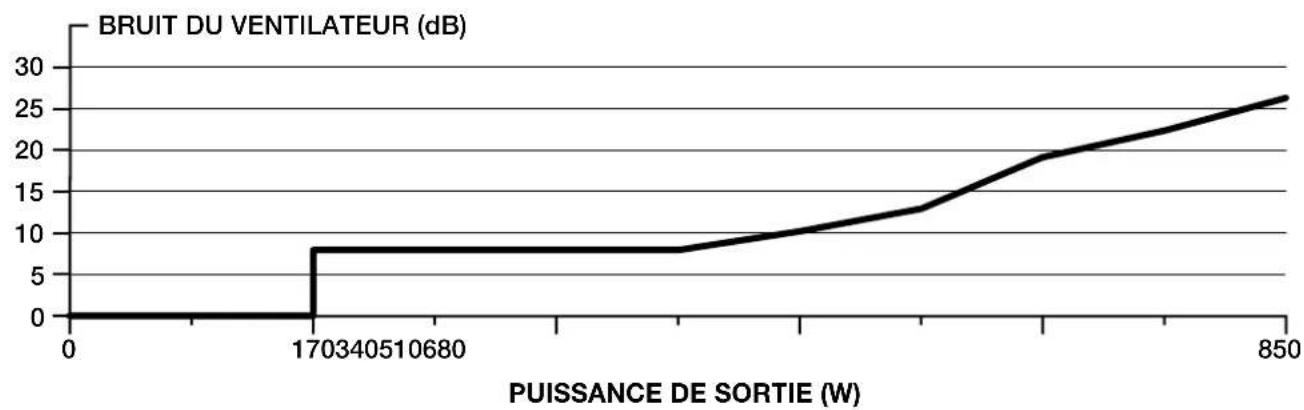

COURBE DE BRUIT DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR RM850e

MATÉRIEL COMPRIS ET SPÉCIFICATIONS - RM1000e

Contenu de l'emballage: Bloc d'alimentation, câble CA, câbles CC, attaches de câbles, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DU CORSAIR RM1000e			CHARGE MAX.	SORTIE MAX.
MODÈLE RPS0179 +3.3V 20A				150W
N° DE PIÈCE	75-005411	+5V	20A
FRÉQUENCE	47 - 63Hz	+12V	83.3A	1000W
COURANT D'ENTRÉE	12 - 6A	+5Vsb	3A	15W
ENTRÉE NOMINALE CA	100 - 240V a.c.
PUISSANCE TOTALE: 1000W

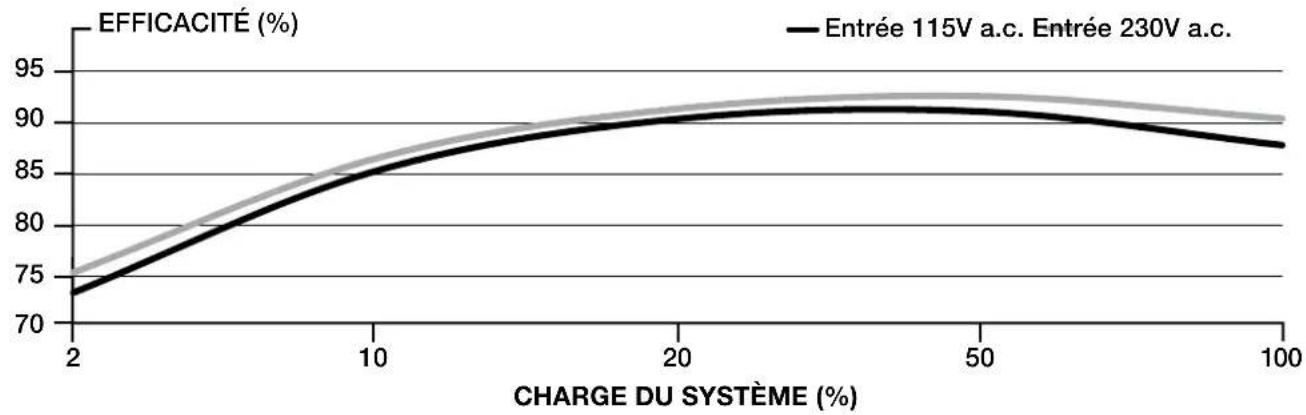

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR RM1000e

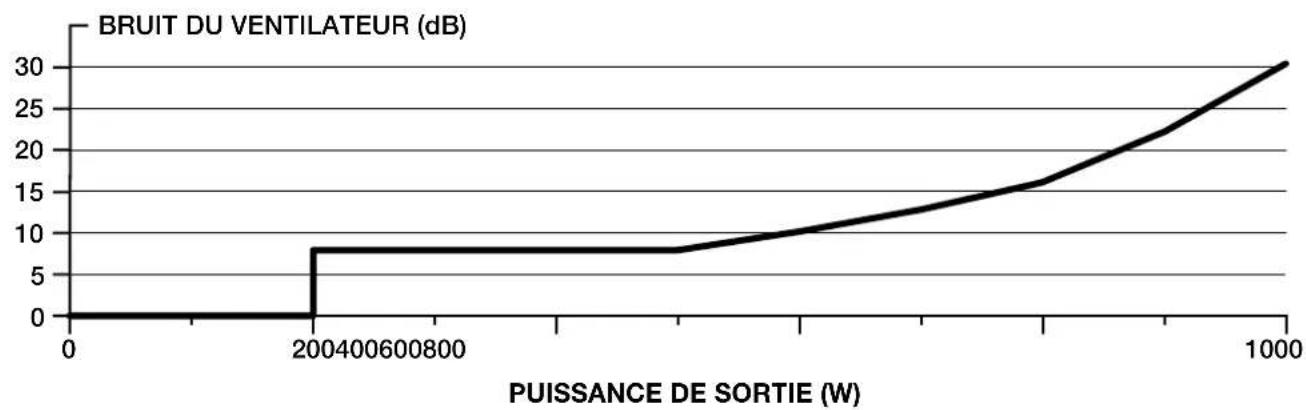

COURBE DE BRUIT DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR RM1000e

INFORMATIONS SUR LES CÂBLES DE LA SÉRIE CORSAIR RMe

DESCRIPTION QTÉ
CONNECTEURS	LONGUEUR TOTALE	750W	850W	1000W
Câble ATX (24 broches)	610mm ± 10mm 1 1 1
Câble EPS/ATX12V (8 broches) (4+4)	650mm ± 10mm 2 2 2
Câble 12VHPWR (12+4) broches	650mm ± 10mm 1 1 1
Câble PCIe (8 broches) (6+2)	750mm ± 10mm 1 1 2
Câble PCIe (8 broches) (divisé 6+2)	600mm ± 10mm 1 1 2
Câble SATA (3 SATA)	700mm ± 10mm 1 1 1
Câble SATA (4 SATA)	800mm ± 10mm 1 1 1
Câble pour périphérique (4 PATA)	750mm ± 10mm 1 1 1

INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION DE SÉRIE RMe

ÉTAPE 1: DÉMONTAGE DE VOTRE BLOC D'ALIMENTATION EXISTANT

Avertissement! Pour assurer le bon fonctionnement de l'appareil, utilisez uniquement les câbles CC fournis avec votre nouveau bloc d'alimentation, à moins que vos anciens câbles soient des câbles d'origine CORSAIR du même type. Veuillez vérifier le type de vos câbles existants avant de les utiliser!

Si vous montez un nouveau système, passez à l'étape 2:

1. Débranchez le cordon d'alimentation CA de votre prise murale ou système d'alimentation sans coupure (UPS) et de votre bloc d'alimentation existant.
2. Débranchez tous les câbles d'alimentation de votre carte vidéo, de votre carte mère et de tous les autres périphériques.
3. Suivez les instructions du manuel de votre boîtier et démontez votre bloc d'alimentation existant.
4. Passez à l'étape 2.

ÉTAPE 2: INSTALLATION DU NOUVEAU BLOC D'ALIMENTATION

1. Assurez-vous que le câble d'alimentation CA du bloc d'alimentation n'est pas branché.
2. Suivez les instructions du manuel de votre boîtier et installez le bloc d'alimentation avec les vis fournies.

3. Branchez le câble à 24 broches (ATX12V) sur la carte mère. Branchez le câble +12V à 8 broches (EPS12V) sur la carte mère.
   a. Si votre carte mère dispose d'une prise +12V à huit broches, branchez le câble à huit broches directement sur votre carte mère.
   b. Si votre carte mère dispose d'une prise à quatre broches, détachez les quatre broches amovibles du câble à huit broches et branchez ce câble à quatre broches directement sur votre carte mère.
   c. Certaines cartes mères nécessitent un mélange de 8+4 broches, donc utilisez autant de câbles EPS12V que nécessaire et ne les confondez pas avec des câbles PCIe.

4. Branchez les câbles pour périphériques, les câbles PCI-Express et les câbles SATA.

a. Branchez les câbles SATA sur votre disque SSD SATA ou sur les prises d'alimentation de votre disque dur.
b. Si nécessaire, branchez les câbles PCI-Express sur les prises d'alimentation de vos cartes vidéo PCI-Express.
c. Branchez les câbles pour périphériques sur les périphériques qui requièrent un connecteur à 4 broches.
d. Assurez-vous que tous les câbles sont bien branchés. Veillez également à conserver tous les câbles modulaires non utilisés pour d'éventuels ajouts de composants.

1. Branchez le cordon d'alimentation CA sur le bloc d'alimentation et allumez ce dernier en faisant basculer l'interrupteur à la position MARCHE (marquée d'un « I »).
