感谢您购买新推出的美商海盗船 RMe SERIES ATX 电源
CORSAIR RMe Series 全模块化 ATX 3.0 电源, 为您的系统提供值得信赖的 80 PLUS Gold 认证高效电源。
安全和保护
- 过压保护 (OVP)
根据 ATX 电源规范，需要对 12V、5V 和 3.3V 直流输出提供过压保护。当直流输出超过设定水平（由 PSU 制造商确定）时，OVP 会关闭 PSU。
- 过流保护 (OCP)
OCP 具有 3.3V、5V 和 12V 电压轨。OCP 可确保直流电压轨的输出保持在安全工作电流范围内。
- 高温保护 (OTP)
OTP 可确保当内部温度达到设定值时，PSU 会关闭。这通常是由于内部电流过载或风扇故障引起的。
- 短路保护 (SCP)
短路是指小于0.1欧姆的任何输出阻抗。与其他一些功能一样，SCP可确保当3.3V、5V和12V电压轨与任何其他电压轨之间出现短路或者出现接地短路时，PSU会关闭。SCP还可确保出现短路时不会损坏PSU或电脑组件。
- 过高功率保护 (OPP)
当电源输出功率超过额定功率达 115% 至 135% 时，过高功率保护将关闭 PSU。
- 灾难性故障保护
PSU 必须具备可安全关闭的保护电路，以防止任何灾难性故障造成的损害，如火焰、过量烟雾、烧焦的 PCB、熔断的 PCB 导体、巨大的噪音、排放熔融物等。
RM750e 的随附硬件及其技术规格
尺寸: 140 ~mm (长) × 150 ~mm (宽) × 86 ~mm (高)
包装内容物: 电源、交流电源线缆、直流电源线缆、束线带、安装螺丝、安全活页

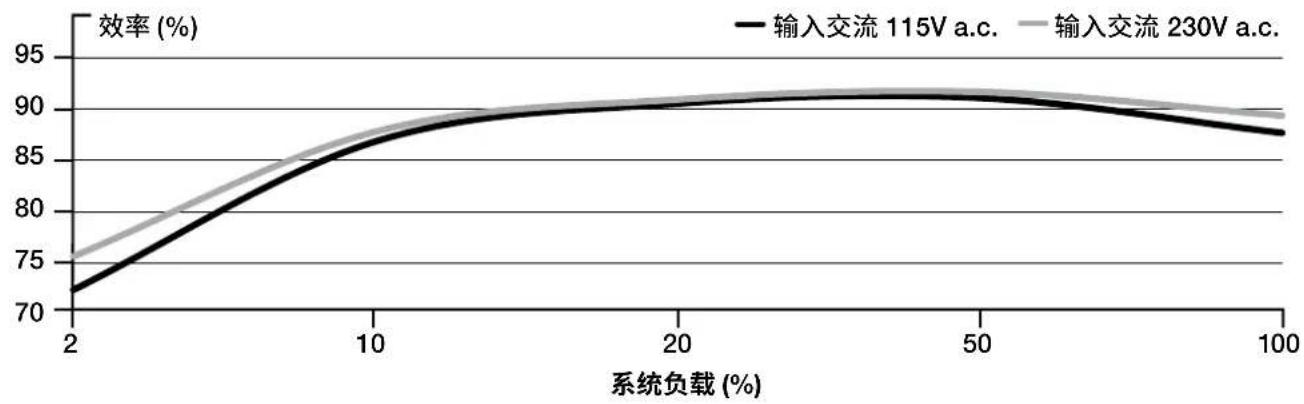

CORSAIR RM750e 电源规格表
line

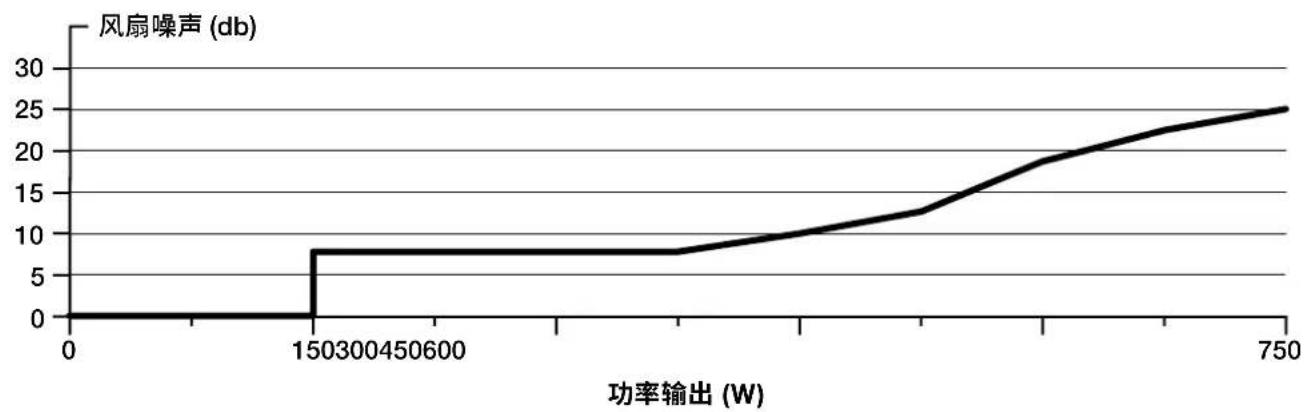

| 系统负载 (%) | 输入交流 115V a.c. | 输入交流 230V a.c. | | ------------ | ------------------ | ------------------ | | 2 | 72 | 75 | | 10 | 86 | 88 | | 20 | 90 | 90 | | 50 | 90 | 90 | | 100 | 87 | 89 |CORSAIR RM750e 电源风扇噪音曲线
line
| 功率输出 (W) | 风扇噪声 (db) | | ------------ | ------------- | | 0 | 0 | | 150300450600 | 8 | | 750 | 25 |RM850e 的随附硬件及其技术规格
尺寸: 140 ~mm (长) × 150 ~mm (宽) × 86 ~mm (高)
包装内容物: 电源、交流电源线缆、直流电源线缆、束线带、安装螺丝、安全活页
| CORSAIR RM850e 电源规格表 | 最大负载 | 最大输出 | ||
| 型号 | RPS0178 +3.3V 20A | 150W | ||
| 部件号 | 75-005410 +5V 20A | |||
| 频率 | 47 - 63Hz +12V 70.8A 850W | |||
| 输入电流 | 10 - 5A | +5Vsb | 3A | 15W |
| 额定交流输入 | 100 - 240V a.c. | |||
| 总功率: 850W | ||||

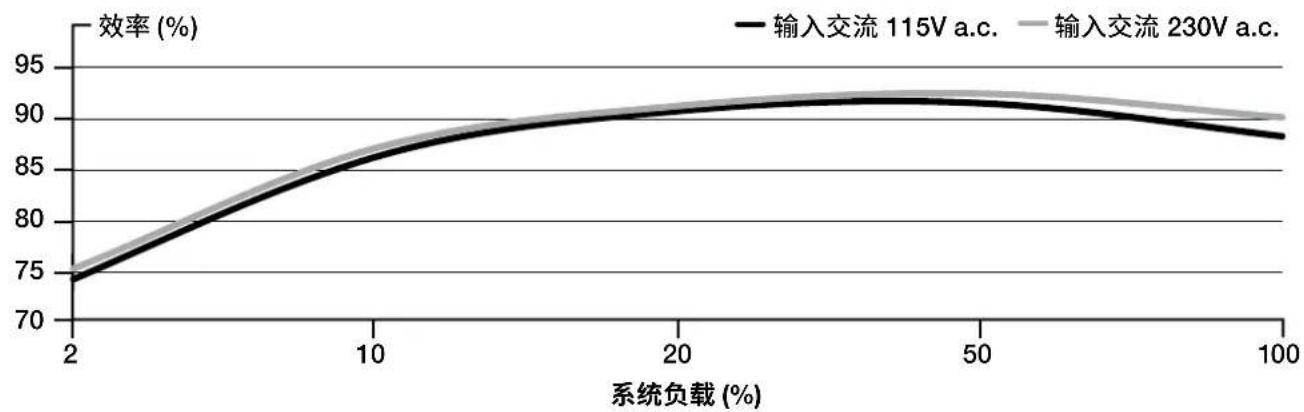

CORSAIR RM850e 电源规格表
line

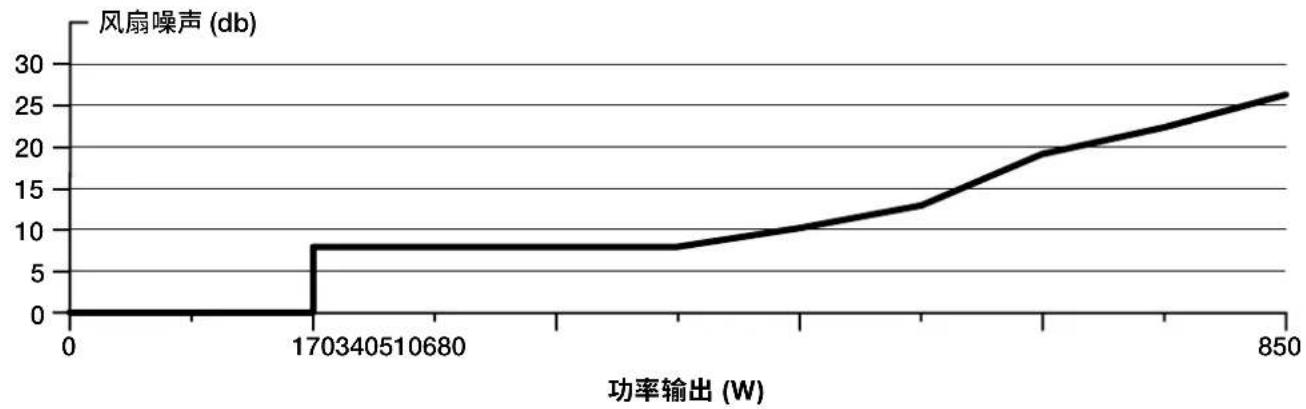

| 系统负载 (%) | 输入交流 115V a.c. 效率 (%) | 输入交流 230V a.c. 效率 (%) | | ------------ | -------------------------- | -------------------------- | | 2 | 74 | 75 | | 10 | 86 | 87 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 88 | 89 |CORSAIR RM850e 电源风扇噪音曲线
line
| 功率输出 (W) | 风扇噪声 (db) | | ------------ | ------------- | | 0 | 0 | | 170340510680 | 8 | | 850 | 26 |RM1000e 的随附硬件及其技术规格
尺寸: 140 ~mm (长) × 150 ~mm (宽) × 86 ~mm (高)
包装内容物: 电源、交流电源线缆、直流电源线缆、束线带、安装螺丝、安全活页
| CORSAIR RM1000e 电源规格表 | 最大负载 | 最大输出 | ||
| 型号 | RPS0179 +3.3V 20A | 150W | ||
| 部件号 | 75-005411 +5V 20A | |||
| 频率 | 47 - 63Hz +12V 83.3A 1000W | |||
| 输入电流 | 12 - 6A | +5Vsb | 3A | 15W |
| 额定交流输入 | 100 - 240V a.c. | |||
| 总功率: 1000W | ||||

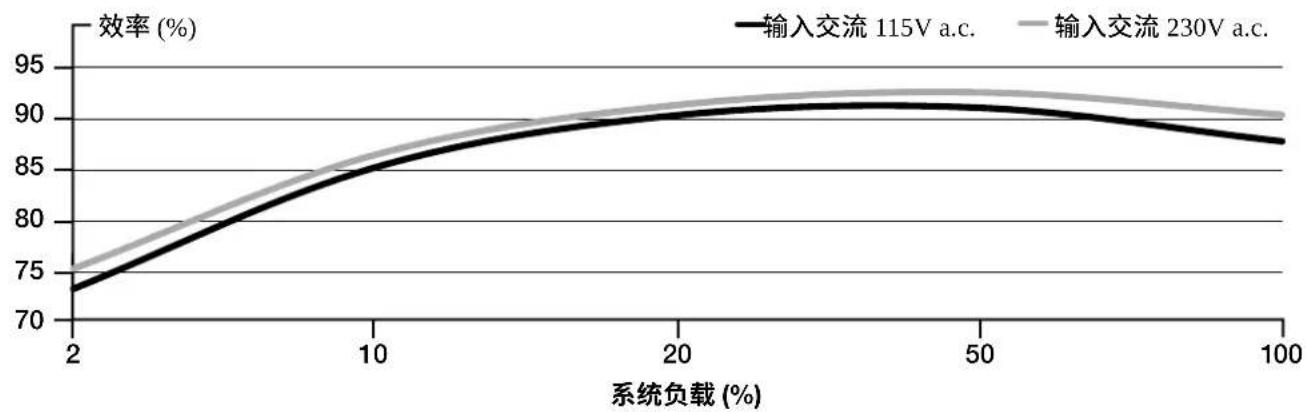

CORSAIR RM1000e 电源规格表
line

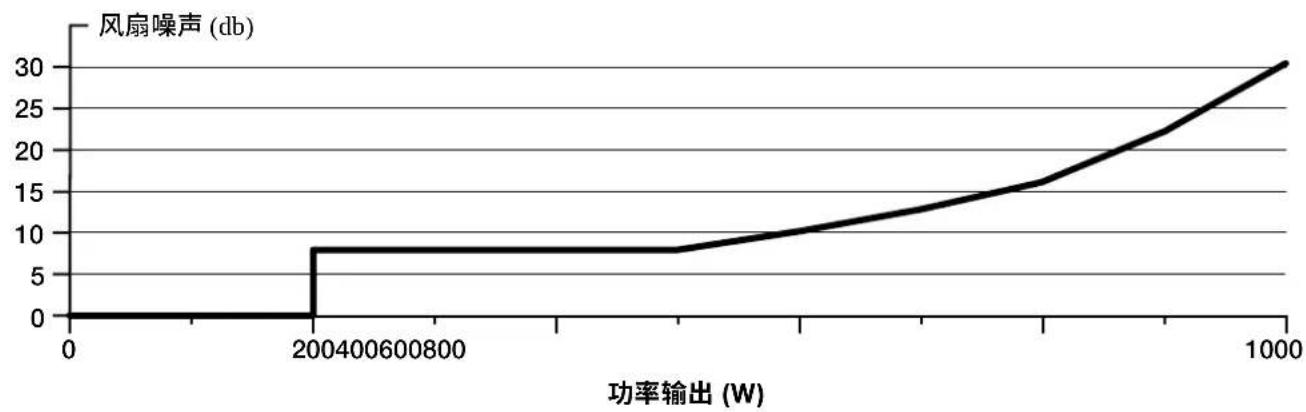

| 系统负载 (%) | 输入交流 115V a.c. | 输入交流 230V a.c. | | ------------ | ------------------ | ------------------ | | 2 | 73 | 75 | | 10 | 85 | 87 | | 20 | 90 | 91 | | 50 | 90 | 92 | | 100 | 87 | 90 |CORSAIR RM1000e 电源风扇噪音曲线
line
| 功率输出 (W) | 风扇噪声 (db) | | ------------ | ------------- | | 0 | 0 | | 2004 | 8 | | 1000 | 30 |CORSAIR RMe SERIES 线缆信息
| 描述 数量 | ||||
| 连接器 总长度 | 750W 850W 1000W | |||
ATX线缆(24引脚) | 610mm ± 10mm 1 1 1 | |||
EPS/ATX12V电缆(8引脚)(4+4) | 650mm ± 10mm 2 2 2 | |||
12VHPWR线缆(12+4)引脚 | 650mm ± 10mm 1 1 1 | |||
PCIe线缆(8引脚)(6+2) | 750mm ± 10mm 1 1 2 | |||
PCIe线缆(8引脚)(6+2分线) | 600mm ± 10mm 1 1 2 | |||
SATA线缆(3 SATA) | 700mm ± 10mm 1 1 1 | |||
SATA线缆(4 SATA) | 800mm ± 10mm 1 1 1 | |||
外围线缆(4 PATA) | 750mm ± 10mm 1 1 1 | |||
安装全新的 RMe SERIES 电源
第1步：拆卸现有的PSU
警告! 为了确保功能正常, 请仅使用 PSU 中随附的 DC 线缆, 除非您的旧美商海盗船线缆是同类型的原装线缆。使用前请确认您的现有线缆类型!
如果您要装配新系统，请跳到步骤2：
- 从墙上插座或 UPS 以及现有的电源拔掉交流电源线。
- 拔掉显卡、主板以及所有其他外围设备的所有电源线。
- 按照机箱手册的指示进行操作，并拆下现有 PSU。
- 继续执行步骤 2。
第2步：安装新电源
- 确保电源的交流电源线未连接。
- 按照机箱手册的指示进行操作，并使用提供的螺钉安装电源。
- 将 24 引脚 (ATX12V) 线缆连接到主板。将 8 引脚 +12V (EPS12V) 线缆连接到主板。
a. 如果主板带有 8 引脚 +12V 插座，将 8 引脚线缆直接连接到主板。
b. 如果主板带有 4 引脚插座, 从 8 引脚线缆上拆下 4 引脚线缆, 然后将拆下的 4 引脚线缆直接插入到主板。
c. 某些主板需要 8 引脚和 4 引脚混合线缆, 请尽可能多地使用 EPS12V 线缆, 请勿将它们误认为是 PCIe 线缆。
- 连接外围线缆、PCI-Express 线缆和 SATA 线缆。
a. 将 SATA 线缆连接到 SATA SSD 或硬盘的电源插座。
b. 将 PCI-Express 线缆连接到 PCI-Express 显卡的电源插座（如果需要）。
c. 将外围线缆连接到需要 4 引脚连接器的所有外围设备。
d. 确保所有线缆均连接稳妥。务必保留任何未使用的模块化线缆，以便日后加装组件时使用。
- 将交流电源线连接到电源，并通过将开关拨到“开”位置（标有“I”字样）打开电源。
目錄
RM750e
RM850e
RM1000e
安装
恭喜您購買全新 CORSAIR RMe 系列 ATX 電源！
CORSAIR RMe 系列全模組化 ATX 3.0 電源為系統提供可靠的 80 PLUS Gold 有效電力。
安全和防護
- 過電壓防護 (OVP)
需要適合 12V、5V 和 3.3V 直流電輸出的過電壓防護，才能遵守 ATX 規格。若直流電輸出超過由 PSU 製造商決定的設定層級，OVP 可關閉 PSU。
- 過電流防護 (OCP)
針對 3.3V、5V 和 12V 軌道提供 OCP 特色功能。OCP 可確保直流電壓軌道輸出保持在安全的操作限制內。
- 過溫防護 (OTP)
OTP 可確保 PSU 將會在內部溫度達到設定點時關閉。這通常是內部電流過載或風扇故障的結果。
- 短路防護 (SCP)
短路定義為小於 0.1 歐姆的任何輸出阻抗。其中，若 3.3V、5V 和 12V 軌道對任何其他軌道或接地有短路情況，SCP 可確保 PSU 關閉。此外也可確保在發生短路時，裝置或電腦元件不會有任何損壞。
- 過功率保護 (OPP)
過功率保護會在功率消耗介於額定功率的 115% 和 135% 之間時關閉 PSU。
- 嚴重故障保護
PSU 必須具有保護電路，才能安全關閉，以防受到火焰、過濃煙霧、燒焦 PCB、熔燒 PCB 導體、驚人噪音、排放熔融材料等任何嚴重故障所造成的損壞。
RM750e 隨附硬體和規格
尺寸：140mm (長) × 150mm (寬) × 86mm (高)
包裝內容：電源、交流電源線、直流電源線、電纜束線帶、安裝螺絲、安全文件
| CORSAIR RM750e 功率表 最大負載 最大輸出 | ||||
| 型號 | RPS0177 +3.3V 20A | 110W | ||
| 零件編號 | 75-005409 +5V 20A | |||
| 頻率 | 47 - 63Hz | +12V | 62.5A | 750W |
| 輸入電流 | 10 - 5A | +5Vsb | 3A | 15W |
| 交流電輸入額定值 | 100 - 240V a.c. | |||
| 總功率: 750W | ||||

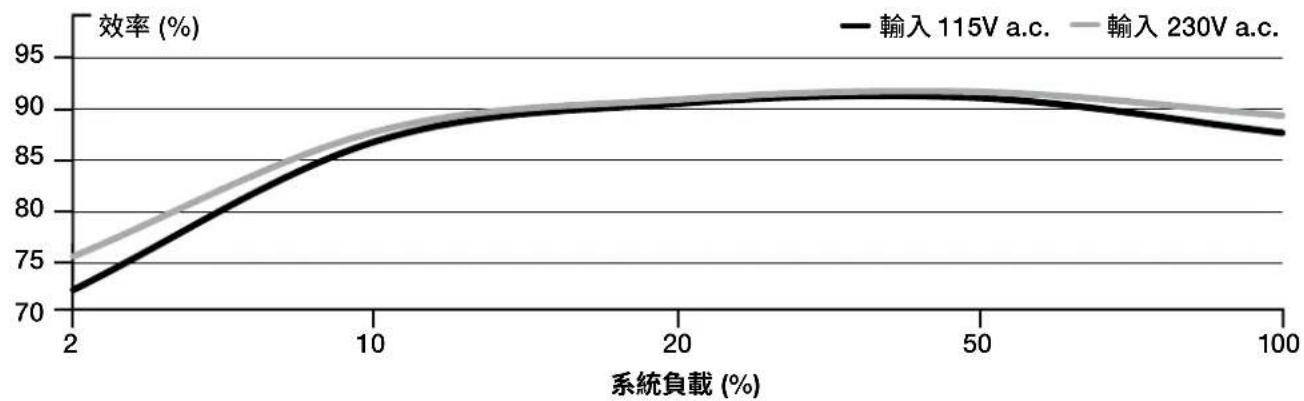

CORSAIR RM750e 電源效率
line
| 系统負載 (%) | 輸入 115V a.c. 效率 (%) | 輸入 230V a.c. 效率 (%) | | ------------- | ------------------------ | ------------------------ | | 2 | 72 | 75 | | 10 | 86 | 88 | | 20 | 90 | 90 | | 50 | 90 | 91 | | 100 | 87 | 89 |包裝內容：電源、交流電源線、直流電源線、電纜束線帶、安裝螺絲、安全文件
| CORSAIR RM850e 功率表 最大負載 最大輸出 | ||||
| 型號 | RPS0178 +3.3V 20A | 150W | ||
| 零件編號 | 75-005410 +5V 20A | |||
| 頻率 | 47 - 63Hz +12V 70.8A 850W | |||
| 輸入電流 | 10 - 5A | +5Vsb | 3A | 15W |
| 交流電輸入額定值 | 100 - 240V a.c. | |||
| 總功率: 850W | ||||

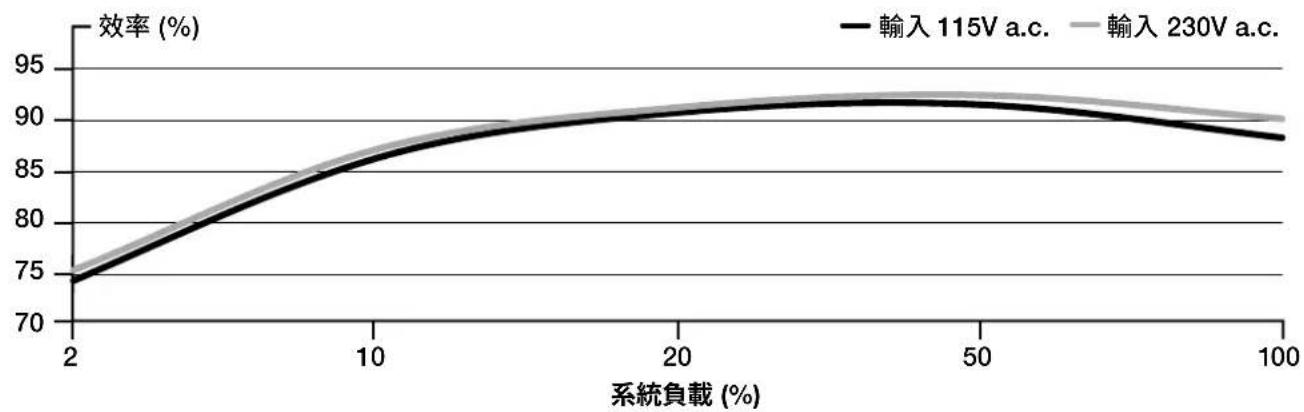

CORSAIR RM850e 電源效率
line
| 系统負載 (%) | 輸入 115V a.c. 效率 (%) | 輸入 230V a.c. 效率 (%) | | ------------- | ------------------------ | ------------------------ | | 2 | 74 | 75 | | 10 | 85 | 86 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 88 | 89 |包裝內容：電源、交流電源線、直流電源線、電纜束線帶、安裝螺絲、安全文件
| CORSAIR RM1000e 功率表 最大負載 最大輸出 | ||||
| 型號 | RPS0179 +3.3V 20A | 150W | ||
| 零件編號 | 75-005411 +5V 20A | |||
| 頻率 | 47 - 63Hz +12V 83,3A 1000W | |||
| 輸入電流 | 12 - 6A | +5Vsb | 3A | 15W |
| 交流電輸入額定值 | 100 - 240V a.c. | |||
| 總功率: 1000W | ||||

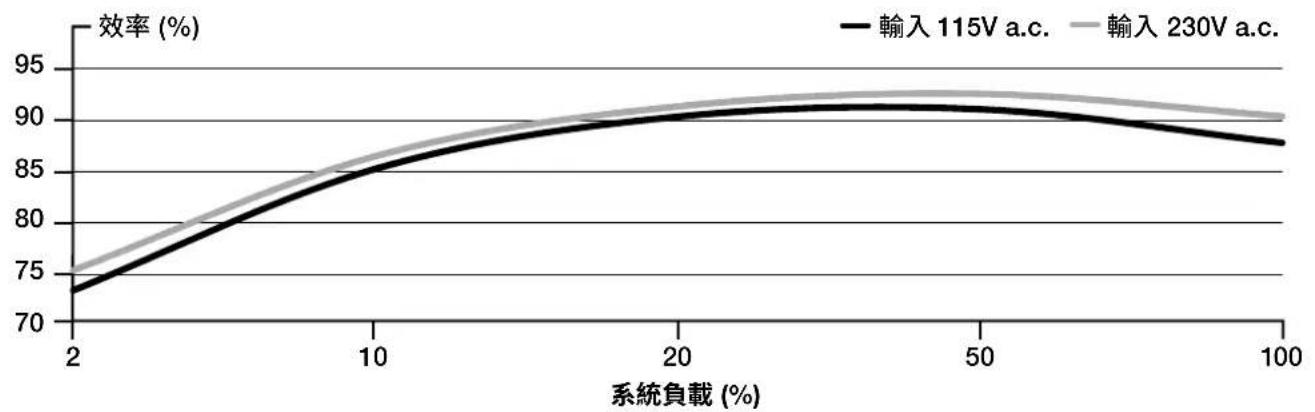

CORSAIR RM1000e 電源效率
line

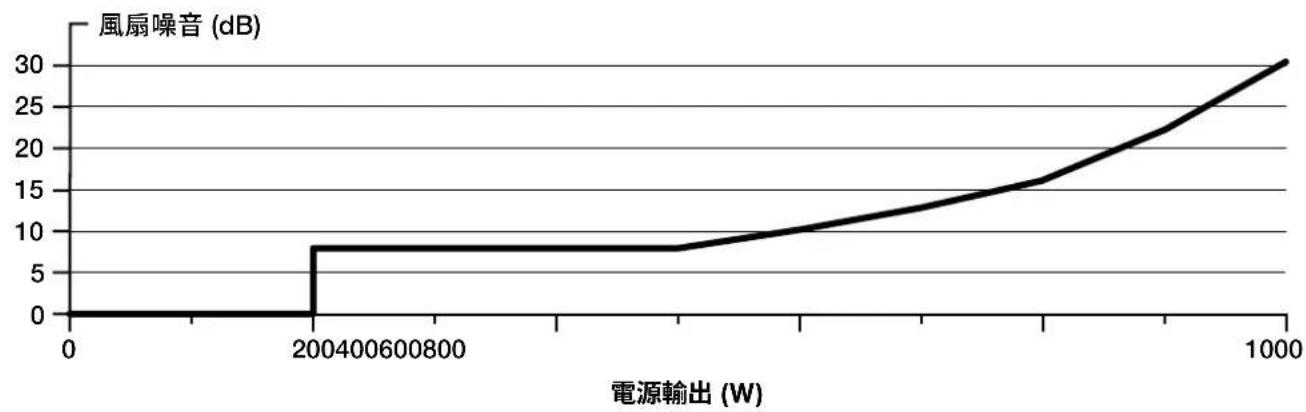

| 系统負載 (%) | 輸入 115V a.c. 效率 (%) | 輸入 230V a.c. 效率 (%) | | ------------- | ------------------------ | ------------------------ | | 2 | 73 | 75 | | 10 | 85 | 87 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 88 | 90 |CORSAIR RM1000e 電源風扇噪音曲線
line
| 電源輸出 (W) | 風扇噪音 (dB) | | ------------ | ------------- | | 0 | 0 | | 2004 | 8 | | 1000 | 30 |CORSAIR RMe 系列纜線資訊
警告！為了確保正常運作，新的 PSU 只能使用直流電源線，除非舊的纜線是相同類型的原廠 CORSAIR 纜線。請在使用前確認現有的纜線類型！
若您正在建置新的系統，請跳過步驟2：
-
從牆壁插座或 UPS 以及從現有的電源拔下交流電源線。
-
從顯示卡、主機板和所有其他周邊設備拔下所有電源線。
-
遵照機箱手冊中的指示並解除安裝現有的 PSU。
-
繼續進行步驟 2。
步驟 2: 安裝新的電源
- 確認未連接電源的交流電源線。
- 遵照機箱手冊中的指示並使用隨附的螺絲安裝電源。
- 將 24 接腳 (ATX12V) 纜線連接至主機板。將 8 接腳 +12V (EPS12V) 纜線連接至主機板。
a. 若主機板具有八接腳 +12V 插座，請將八接腳纜線直接連接至主機板。
b. 若主機板具有四接腳插座，請從八接腳纜線拆下四接腳，然後將此四接腳纜線直接插入主機板。
c. 有些主機板需要混合 8+4 接腳，請使用必要數量的 EPS12V 纜線，並且請勿誤認為 PCIe 纜線。
- 連接周邊設備纜線、PCI-Express 纜線和 SATA 纜線。
a. 將 SATA 續線連接至 SATA SSD 或硬碟的電源插座。
b. 如有需要，請將 PCI-Express 纜線連接至 PCI-Express 顯示卡的電源插座。
c. 將周邊設備纜線連接至需要 4 接腳接頭的任何周邊設備。
d. 確認牢固連接所有纜線。務必保存任何未使用的模組化纜線，以供未來增補元件使用。
- 將交流電源線連接至電源，並將開關推到開啟位置 (以「I」標記) 以開啟。
目次
RM750e
RM850e
RM1000e
取り付け
