INSTRUKCJA OBSŁUGI RM850e CORSAIR

W pełni modułowe zasilacze ATX 3.0 CORSAIR z serii RMe zapewniają niezawodne zasilanie komputera ze sprawnością klasy 80 PLUS Gold.

BEZPIECZEŃSTWO

• Zabezpieczenie nadnapięciowe (OVP)

Zgodność ze specyfikacją ATX wymaga zabezpieczenia nadnapięciowego wyjść prądu stałego o napięciu 12 V, 5 V i 3,3 V. Funkcja zabezpieczenia nadnapięciowego wyłącza zasilacz, jeżeli napięcie prądu stałego przekroczy próg określony przez producenta zasilacza.

• Zabezpieczenie nadprądowe (OCP)

Zabezpieczenie nadprądowe występuje na szynach 3,3 V, 5 V i 12 V. Zabezpieczenie nadprądowe utrzymuje poziom wyjściowy szyn zasilania prądem stałym w bezpiecznym zakresie.

- Zabezpieczenie przed przekroczeniem temperatury (OTP)

Zabezpieczenie przed przekroczeniem temperatury powoduje wyłączenie zasilacza, kiedy temperatura w jego wnętrzu przekroczy określony poziom. Wynika to zazwyczaj z wewnętrznego przeciążenia prądowego lub awarii wentylatora.

• Ochrona przed zwarciami (SCP)

Zwarcie definiuje się jako rezystancję wyjściową na poziomie mniejszym niż 0,1 oma. Ochrona przed zwarciami powoduje między innymi wyłączenie zasilacza w przypadku zwarcia szyny 3,3 V, 5 V lub 12 V z jakąkolwiek inną szyną lub z masą. Chroni także przed uszkodzeniem urządzenia lub elementów komputera w razie wystąpienia zwarcia.

- Ochrona przed przekroczeniem mocy (OPP)

Ochrona przed przekroczeniem mocy wyłącza zasilacz, gdy jej pobór mieści się w przedziale od 115% do 135% mocy znamionowej.

- Ochrona przed katastrofą

Zasilacz musi mieć obwód ochronny zapewniający bezpieczne wyłączenie w przypadku katastroficznych zdarzeń, takich jak pożar, nadmiar dymu, zwęglenie płytki obwodu drukowanego, spięcie przewodnika na płytce drukowanej, nagły hałas, emisja stopionego materiału itd.

ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE ZASILACZA RM750e

Wymiary: 140mm(dł.) x 150mm(szer.) x 86mm(wys.)

Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, zestaw przewodów zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, broszura z informacjami o bezpieczeństwie

TABELA ZASILANIA CORSAIR RM750e MAKS. OBCIĄŻENIE MAKS. MOC WYJŚCIOWA
MODEL RPS0177 +3.3V 20A				110W
NR KATALOGOWY	75-005409	+5V	20A
CZĘSTOTLIWOŚĆ	47 - 63Hz	+12V	62.5A	750W
NATEŻENIE WEJŚCIOWE	10 - 5A	+5Vsb	3A	15W
ZASILANIE WEJŚCIOWE PRĄDEM PRZEMIENNYM (AC)	100 - 240V a.c.

ŁĄCZNA MOC: 750W

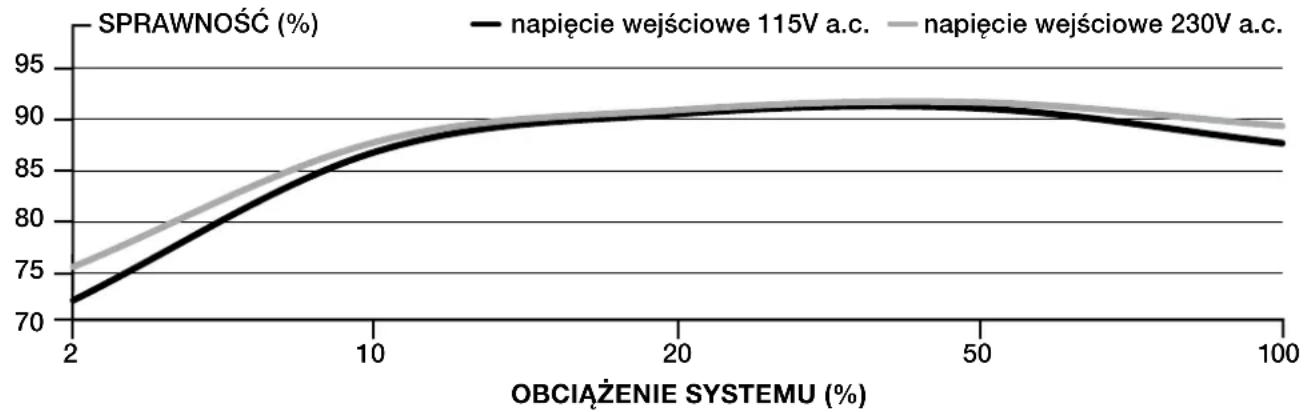

SPRAWNOŚĆ ZASILACZA CORSAIR RM750e

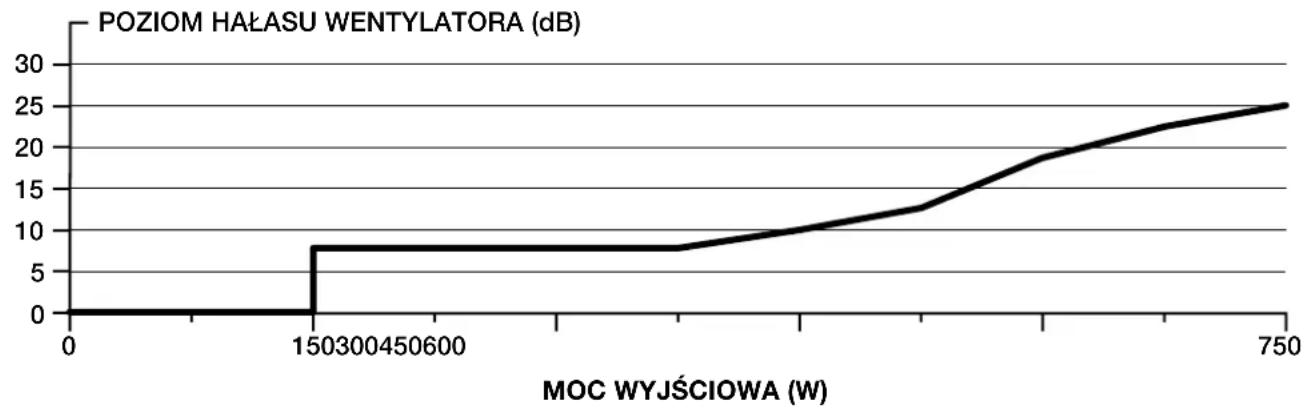

KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM750e

ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE ZASILACZA RM850e

Wymiary: 140mm(dł.) x 150mm(szer.) x 86mm(wys.)

Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, zestaw przewodów zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, broszura z informacjami o bezpieczeństwie

TABELA ZASILANIA CORSAIR RM850e MAKS. OBCIĄŻENIE MAKS. MOC WYJŚCIOWA
MODEL RPS0178 +3.3V 20A				150W
NR KATALOGOWY	75-005410	+5V	20A
CZĘSTOTLIWOŚĆ	47 - 63Hz	+12V	70.8A	850W
NATEŻENIE WEJŚCIOWE	10 - 5A	+5Vsb	3A	15W
ZASILANIE WEJŚCIOWE PRĄDEM PRZEMIENNYM (ĄC)	100 - 240V a.c.

ŁĄCZNA MOC: 850W

SPRAWNOŚĆ ZASILACZA CORSAIR RM850e

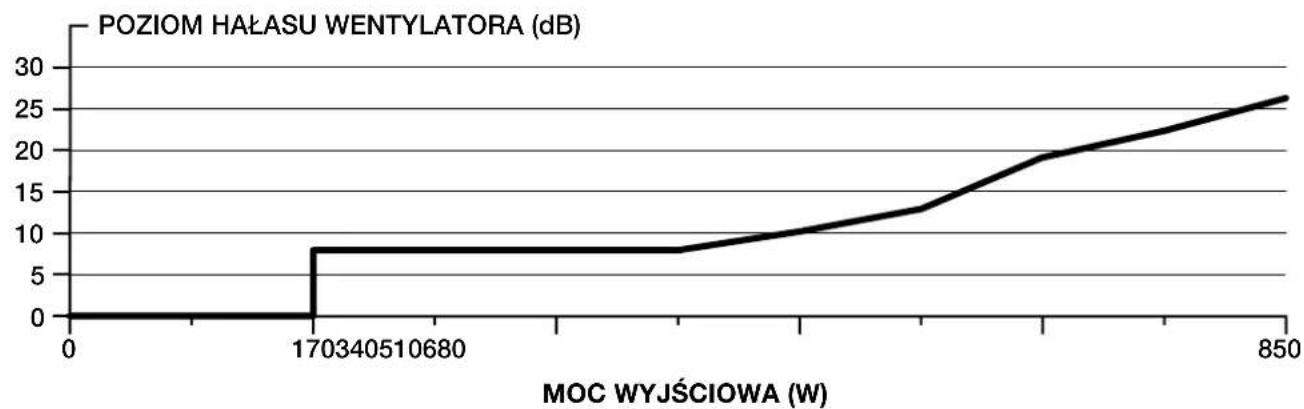

KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM850e

ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE ZASILACZA RM1000e

Wymiary: 140mm(dł.) x 150mm(szer.) x 86mm(wys.)

Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, zestaw przewodów zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, broszura z informacjami o bezpieczeństwie

TABELA ZASILANIA CORSAIR RM1000e MAKS. OBCIĄŻENIE MAKS. MOC WYJŚCIOWA
MODEL RPS0179 +3.3V 20A				150W
NR KATALOGOWY	75-005411	+5V	20A
CZĘSTOTLIWOŚĆ	47 - 63Hz	+12V	83.3A	1000W
NATEŻENIE WEJŚCIOWE	12 - 6A	+5Vsb	3A	15W
ZASILANIE WEJŚCIOWE PRĄDEM PRZEMIENNYM (ĄC)	100 - 240V a.c.

ŁĄCZNA MOC: 1000W

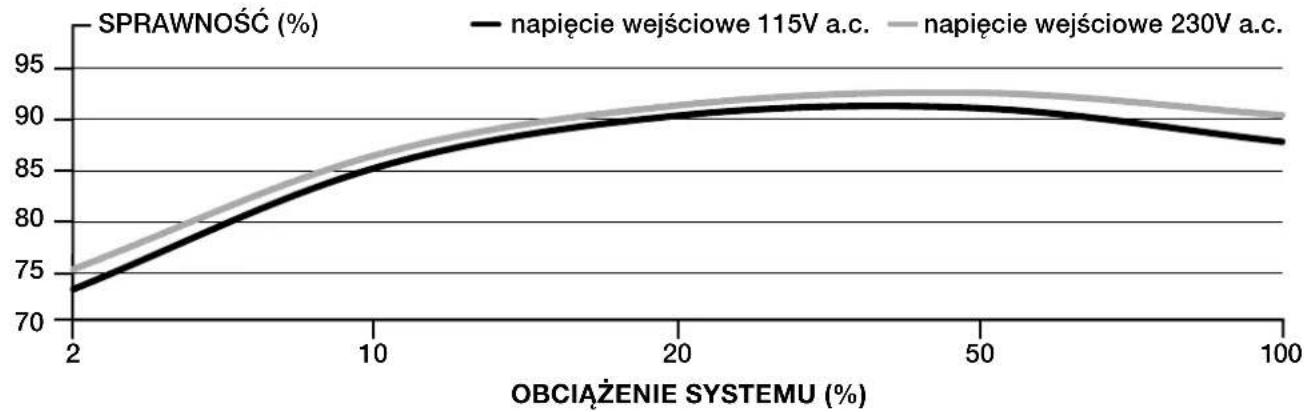

SPRAWNOŚĆ ZASILACZA CORSAIR RM1000e

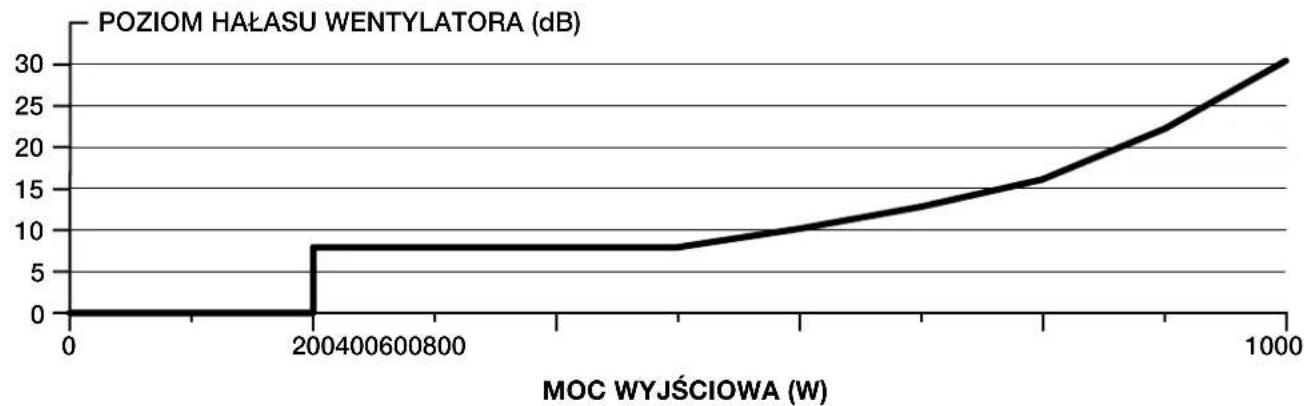

KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM1000e

INFORMACJE O PRZEWODACH ZASILACZY Z SERII CORSAIR RMe

OPIS LICZBA
ZŁĄCZA	ŁĄCZNA DŁUGOŚĆ	750W	850W	1000W
Przewód ATX (24 styki)	610mm ± 10mm 1 1 1
Przewód EPS/ATX12V (8-stykowy) (4+4)	650mm ± 10mm 2 2 2
Przewód 12 V HPWR (12+4-pinowy)	650mm ± 10mm 1 1 1
Przewód PCIe (8-stykowy) (6+2)	750mm ± 10mm 1 1 2
Przewód PCIe (8-stykowy) (podział 6+2)	600mm ± 10mm 1 1 2
Przewód SATA (3 SATA)	700mm ± 10mm 1 1 1
Przewód SATA (4 SATA)	800mm ± 10mm 1 1 1
Przewód do urządzeń peryferyjnych (4 PATA)	750mm ± 10mm 1 1 1

MONTAŻ NOWEGO ZASILACZA Z SERII RMe

KROK 1: DEMONTAŻ DOTYCHCZASOWEGO ZASILACZA

Ostrzeżenie! W celu zapewnienia prawidłowego działania należy używać tylko przewodów zasilania prądem stałym (DC) znajdujących się w komplecie z nowym zasilaczem, chyba że stare przewody są oryginalnym produktem CORSAIR tego samego typu. Przed użyciem dotychczasowych przewodów należy się upewnić, czy są tego samego typu.

W przypadku składania nowego komputera przejdź do kroku 2.

1. Odłącz przewód zasilania AC od gniazda ściennego lub zasilacza awaryjnego UPS i od dotychczasowego zasilacza.
2. Odłącz wszystkie przewody zasilające z karty wideo, płyty głównej i innych urządzeń peryferyjnych.
3. Zdemontuj dotychczasowy zasilacz zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.
4. Przejdź do kroku 2.

KROK 2: MONTOWANIE NOWEGO ZASILACZA

1. Upewnij się, że kabel zasilania prądem przemiennym nie jest podłączony.
2. Zamontuj zasilacz przy użyciu śrub dodanych w zestawie — zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.

3. Podłącz 24-stykowy przewód (ATX12V) do płyty głównej. Podłącz 8-stykowy przewód +12 V (EPS12V) do płyty głównej.
   a. Jeśli płyta główna ma 8-stykowe gniazdo +12 V, podłącz przewód 8-stykowy bezpośrednio do płyty głównej.
   b. Jeśli płyta główna ma gniazdo 4-stykowe, odłącz element 4-stykowy od przewodu 8-stykowego, a następnie podłącz przygotowany w ten sposób przewód 4-stykowy bezpośrednio do płyty głównej.
   c. Niektóre płyty główne wymagają kombinacji 8+4 styków — użyj odpowiedniej liczby przewodów EPS12V i nie pomył ich z przewodami PCIe.

4. Podłącz przewody urządzeń peryferyjnych, PCI-Express i SATA.

a. Podłącz przewody SATA do gniazd zasilania dysku SSD SATA lub dysku twardego.
b. W razie potrzeby podłącz przewody PCI-Express do gniazd zasilania kart wideo PCI-Express.
c. Podłącz przewody urządzeń peryferyjnych do elementów ze złączem 4-stykowym.
d. Sprawdź, czy wszystkie przewody są dokładnie podłączone. Zachowaj pozostałe przewody z modułowego systemu okablowania na potrzeby podłączenia dodatkowych podzespołów w przyszłości.

1. Podłącz przewód zasilania AC do zasilacza i włącz zasilacz, naciskając włącznik (pozycja ON — Włączone oznaczona jako „l”).
