BEDIENUNGSANLEITUNG RM850e CORSAIR

Die vollständig modularen ATX 3.0-Netzteile der CORSAIR RMe Series bieten Ihrem System zuverlässig effiziente 80 PLUS Gold-Leistung.

SICHERHEIT UND SCHUTZ

• Überspannungsschutz (Over-Voltage Protection, OVP)
  Für die 12-V-, 5-V- und 3,3-V-DC-Ausgänge ist Überspannungsschutz erforderlich, um den ATX-Spezifikationen zu entsprechen. Wenn der DC-Ausgang einen vom Hersteller des Netzteils festgelegten Pegel überschreitet, schaltet der OVP das Netzteil aus.
  • Überstromschutz (Over-Current Protection, OCP)

Überstromschutz ist für 3,3-V-, 5-V- und 12-V-Schienen vorhanden. Der Überstromschutz stellt sicher, dass der Ausgang der DC-Spannungsschienen innerhalb sicherer Betriebsgrenzen bleibt.

• Überhitzungsschutz (Over-Temperature Protection, OTP)
  Der OTP stellt sicher, dass sich das Netzteil abschaltet, wenn die Innentemperatur einen festgelegten Wert überschreitet. Für gewöhnlich geschieht dies bei interner Stromüberlastung oder bei einem Lüfterausfall.
  • Kurzschlussschutz (Short-Circuit Protection, SCP)

Ein Kurzschluss liegt vor, wenn die Ausgangsimpedanz unter 0,1 Ohm liegt. Der SCP garantiert u. a., dass sich das Netzteil abschaltet, wenn die 3,3-V-, 5-V- und 12-V-Schienen an einer anderen Schiene einen Kurzschluss oder einen Masseschluss auslösen. Er schützt darüber hinaus das Gerät und die Komponenten Ihres PCs im Falle eines Kurzschlusses.

- Überlastungsschutz (Over Power Protection, OPP)

Der Überlastungsschutz schaltet das Netzteil ab, wenn die Leistungsaufnahme zwischen 115 % und 135 % der Nennleistung liegt.

• Schutz vor katastrophalem Versagen

Das Netzteil muss über Schutzschaltungen für eine sichere Abschaltung verfügen, um Schäden durch folgende katastrophale Ereignisse zu vermeiden: Flammen, übermäßige Rauchentwicklung, verkohlte Leiterplatten, verschmolzene Leiterplatten, ungewöhnliche Geräusche, Austritt von geschmolzenem Material usw.

RM750e - IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN

Abmessungen: 140mm(L) × 150mm(B) × 86mm(H)

Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Montageschrauben, Sicherheitsblatt

CORSAIR RM750e - LEISTUNGSTABELLE SPITZENLAST				MAX.AUSGANGSLEISTUNG
MODELL RPS0177 +3.3V 20A				110W
TEILENR. 75-005409 +5V 20A
FREQUENZ	47 - 63Hz	+12V	62.5A	750W
EINGANGSSTROM	10 - 5A	+5Vsb	3A	15W
AC-EINGANGSNENNSPANNUNG	100 - 240V a.c.

GESAMTLEISTUNG: 750W

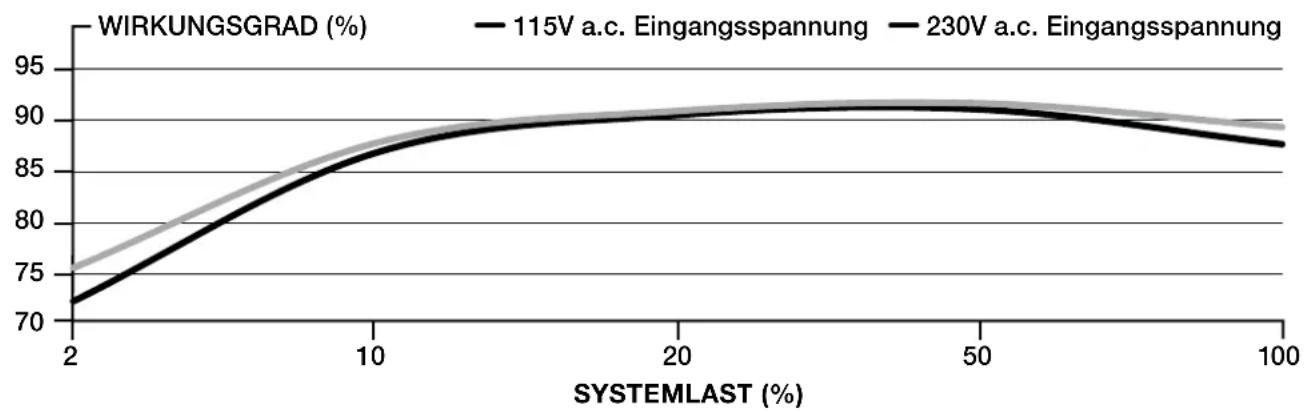

CORSAIR RM750e - WIRKUNGSGRAD DES NETZTEILS

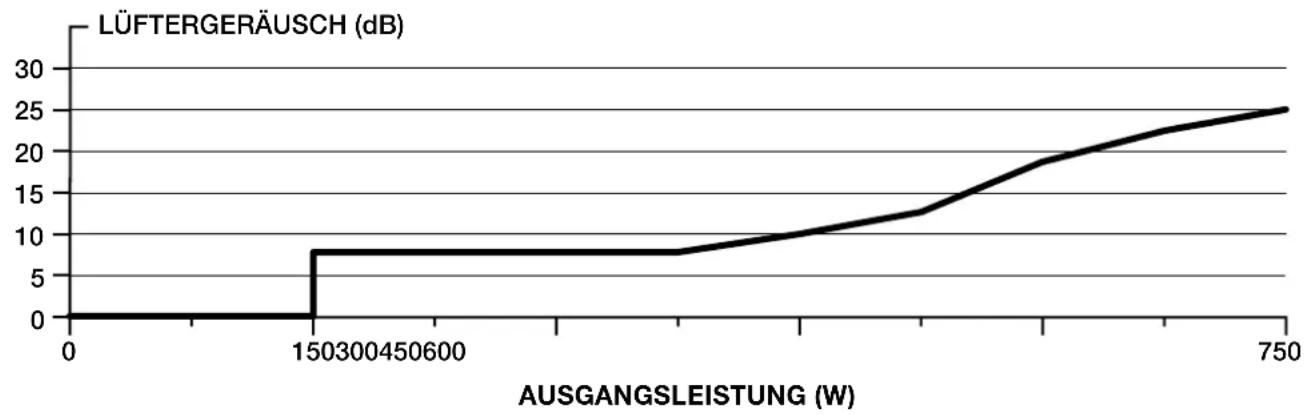

CORSAIR RM750e – LÜFTERGERÄUSCHKURVE DES NETZTEILS

RM850e - IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN

Abmessungen: 140mm(L) × 150mm(B) × 86mm(H)

Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Montageschrauben, Sicherheitsblatt

CORSAIR RM850e – LEISTUNGSTABELLE SPITZENLAST				MAX.AUSGANGSLEISTUNG
MODELL RPS0178 +3.3V 20A				150W
TEILENR. 75-005410 +5V 20A
FREQUENZ	47 - 63Hz	+12V	70.8A	850W
EINGANGSSTROM	10 - 5A	+5Vsb	3A	15W
AC-EINGANGSNENNSPANNUNG	100 - 240V a.c.
GESAMTLEISTUNG: 850W

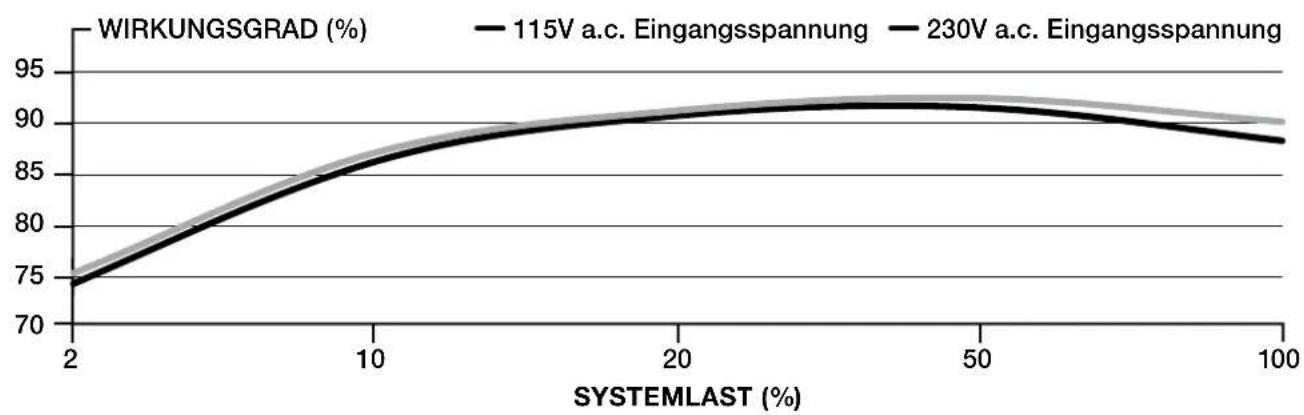

CORSAIR RM850e - WIRKUNGSGRAD DES NETZTEILS

CORSAIR RM850e - LÜFTERGERÄUSCHKURVE DES NETZTEILS

RM1000e - IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN

Abmessungen: 140mm(L) × 150mm(B) × 86mm(H)

Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Montageschrauben, Sicherheitsblatt

CORSAIR RM1000e - LEISTUNGSTABELLE SPITZENLAST				MAX.AUSGANGSLEISTUNG
MODELL RPS0179 +3.3V 20A				150W
TEILENR. 75-005411 +5V 20A
FREQUENZ	47 - 63Hz	+12V	83.3A	1000W
EINGANGSSTROM	12 - 6A	+5Vsb	3A	15W
AC-EINGANGSNENNSPANNUNG	100 - 240V a.c.

GESAMTLEISTUNG: 1000W

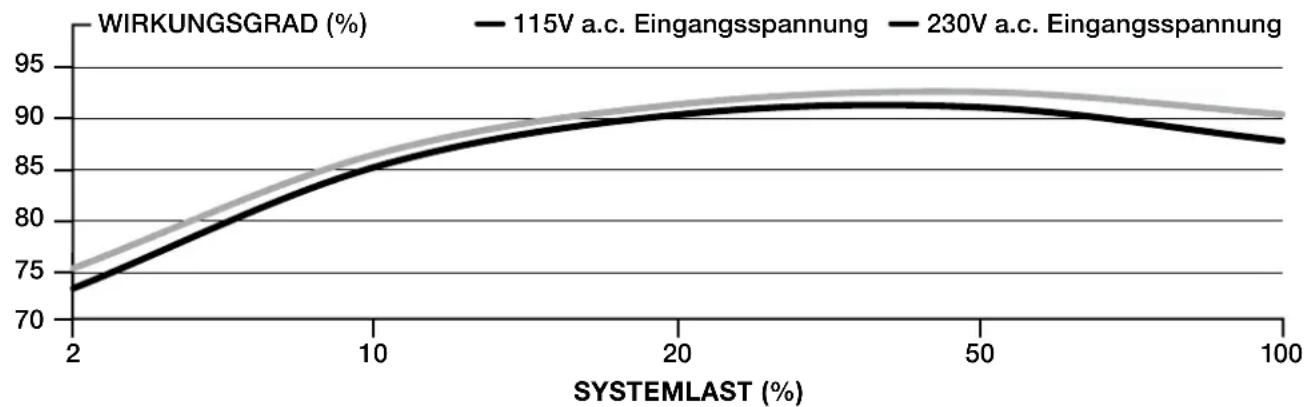

CORSAIR RM1000e - WIRKUNGSGRAD DES NETZTEILS

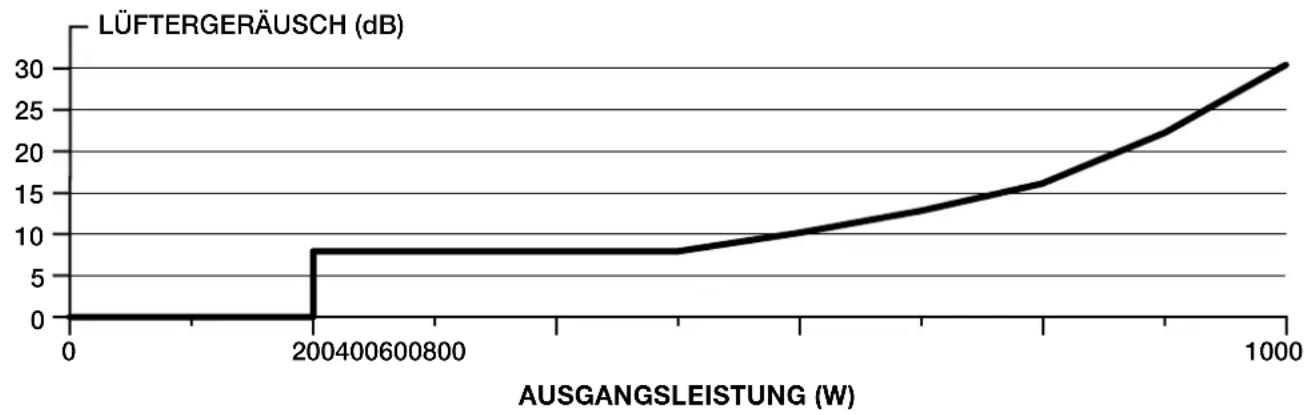

CORSAIR RM1000e - LÜFTERGERÄUSCHKURVE DES NETZTEILS

CORSAIR RMe SERIES - KABELINFORMATIONEN

BESCHREIBUNG MENGE
ANSCHLÜSSE	GESAMTLÄNGE	750W	850W	1000W
ATX-Kabel (24-polig)	610mm ± 10mm 1 1 1
EPS/ATX12V-Kabel (8-polig) (4+4)	650mm ± 10mm 2 2 2
12VHPWR-Kabel (12+4)-polig	650mm ± 10mm 1 1 1
PCIe-Kabel 8-polig (6+2)	750mm ± 10mm 1 1 2
PCIe-Kabel 8-polig (6+2 Split)	600mm ± 10mm 1 1 2
SATA-Kabel (3 SATA)	700mm ± 10mm 1 1 1
SATA-Kabel (4 SATA)	800mm ± 10mm 1 1 1
Peripheriekabel (4 PATA)	750mm ± 10mm 1 1 1

INSTALLATION IHRES NEUEN RMe SERIES-NETZTEILS

SCHRITT 1: ENTFERNEN DES BISHERIGEN NETZTEILS

Achtung! Um das einwandfreie Funktionieren sicherzustellen, verwenden Sie nur die im Lieferumfang Ihres neuen Netzteils enthaltenen DC-Kabel, es sei denn, Ihre bisher verwendeten Kabel sind Original-CORSAIR-Kabel desselben Typs. Prüfen Sie den Typ Ihrer vorhandenen Kabel, bevor Sie diese verwenden!

Falls Sie ein neues System einrichten, fahren Sie mit Schritt 2 fort.

1. Trennen Sie das AC-Stromkabel von der Steckdose oder der USV und vom vorhandenen Netzteil.
2. Trennen Sie alle Stromkabel von Ihrer Videokarte, vom Mainboard und von allen anderen Peripheriekomponenten.
3. Deinstallieren Sie das vorhandene Netzteil gemäß der Anleitung für Ihr Gehäuse.
4. Fahren Sie mit Schritt 2 fort.

SCHRITT 2: INSTALLATION DES NEUEN NETZTEILS

1. Stellen Sie sicher, dass das AC-Stromkabel des Netzteils nicht angeschlossen ist.
2. Installieren Sie das Netzteil mit den im Lieferumfang enthaltenen Schrauben laut Gebrauchsanweisung Ihres PC-Gehäuses.
3. Verbinden Sie das 24-polige ATX12V-Kabel mit dem Mainboard. Verbinden Sie das 8-polige +12-V-Kabel (EPS12V) mit dem Mainboard.

a. Wenn Ihr Mainboard über einen 8-poligen +12-V-Sockel verfügt, können Sie das 8-polige Kabel direkt an Ihr Mainboard anschließen.
b. Wenn Ihr Mainboard über einen 4-poligen Sockel verfügt, entfernen Sie die 4-polige Einheit vom 8-poligen Kabel und verbinden Sie dieses 4-polige Kabel direkt mit dem Mainboard.
c. Einige Mainboards erfordern eine Mischung aus 8- und 4-poligen Kabeln. Verwenden Sie so viele EPS12V-Kabel wie nötig, und verwechseln Sie diese nicht mit PCIe-Kabeln.

1. Schließen Sie die Kabel der Peripheriekomponenten, die PCI-Express- und SATA-Kabel an.

a. Verbinden Sie die SATA-Kabel mit den Stromanschlüssen Ihrer SATA-SSD oder -Festplatte.
b. Schließen Sie gegebenenfalls die PCI-Express-Kabel an die Stromanschlüsse Ihrer PCI-Express-Videokarte an.
c. Die Kabel der Peripheriekomponenten können Sie an alle Komponenten anschließen, die einen 4-poligen Steckverbinder erfordern.
d. Stellen Sie sicher, dass alle Kabel fest verbunden sind. Heben Sie nicht verwendete modulare Kabel für den Einbau zukünftiger Komponenten auf.

1. Schließen Sie das AC-Stromkabel an das Netzteil an und schalten Sie den Schalter zum Einschalten in die EIN- Position (mit „I“ gekennzeichnet).
