BEDIENUNGSANLEITUNG RM650x CORSAIR
Produktspezifikationen
RM1000x....35
RM850x 37
RM750x 39
RM650x 41
RM550x 43
Installation....45
Garantie......47
Sicherheits- und
behördliche
Zulassungen......48
Vielen Dank, dass Sie sich für das Corsair RMx Series High Performance ATX-Netzteils entschieden haben.
Corsair RMx Series Netzgeräte für Enthusiasten sind für optimalen geräuscharmen Betrieb mit einem speziellen Lüfterdesign und dem Zero-RPM-Lüftermodus ausgestattet. Die 80 PLUS Gold-Zertifizierung des Wirkungsgrades bedeutet einen kostensparenden Betrieb. Die schwarzen Kabel sind vollständig modular und ermöglichen einen schnellen, ordentlichen Systembau. Die 100% japanischen 105-Grad-Kondensatoren sind eine großartige Wahl für Hochleistungs-PCs, bei denen Zuverlässigkeit unerlässlich ist.
Sicherheit und Schutz
- Überspannungsschutz (OVP)
Für die 12V-, 5V- und 3,3V-DC-Ausgänge ist Überspannungsschutz erforderlich, um den ATX-Spezifikationen zu entsprechen. Wenn der DC-Ausgang einen vom Hersteller des Notzteils festgelegten Pegel überschreitet, schaltet der GVP das Netzteil aus. Die zur Einhaltung erforderlichen Mindestspannungspegel sind 13,4 V für die +12V-Schiene(n), 5,74 V für die +5V-Schiene und 3,76 V für die 3,3V-Schiene.
• Überstromschutz (OCP)
Die RMx Series verfügt auf den 3,3 V, 5 V und 12 V Schienen über OCP. Der OCP stellt sicher, dass der Ausgang der DC-Spannungsschienen innerhalb sicherer Betriebsgrenzen bleibt.
• Übertemperaturschutz (OTP)
OTP stellt sicher, dass sich das Netzteil abschaltet, wenn die Innentemperatur einen festgelegten Wert überschreitet. Für gewöhnlich geschieht dies bei interner Stromüberlastung oder bei einem Lüfterausfall.
• Kurzschlussschutz (SCP)
Ein Kurzschluss liegt vor, wenn die Ausgangsimpedanz unter 0,1 Ohm liegt. Der SCP garantiert u. a., dass sich das Netzteil abschaltet, wenn die 3,3V-, 5V- und 12V-Schienen an einer anderen Schiene einen Kurzschluss oder einen Massoschluss auslösen. Er schützt darüber hinaus das Gerät und die Komponenten Ihres PCs im Falle eines Kurzschlusses.
3334
RMx SERIES"
RM1000x
Abmessungen: 150mm (B) x 86mm (H) x 180mm (L)
Lieferumfang
• Corsair RMx Series Netzteil
• AC-Stromkabel
• Modularer DC-Kabelsatz
• Beutel für den modularen DC-Kabelsatz
- Kabelbinder
• Corsair Case Badge (Aufkleber)
• Benutzerhandbuch
Corsair RM1000x Leistungstabelle
| Modell RP50018 +3.3V 25A | Ausgangskreisung | |||
| Tellenr. CP-9020094 +5V 25A | 150W | |||
| AC-Eingangsnennleistung 100-240V +12V 83.3A 1000W | ||||
| Eingangsstrom 13A-6.5A -12V | 0.8A 9.6W | |||
| Frequenz | 47~63Hz | +5Vsb | 3A | 15W |
| Gesamtleistung: 1000W | ||||

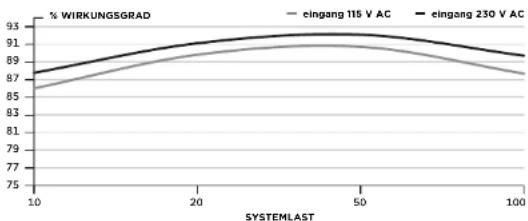

Wirkungsgrad des Corsair RM1000x Netztells

line
| SYSTEMLAST | % WIRKUNGSGRAD (eingang 115 V AC) | % WIRKUNGSGRAD (eingeng 230 V AC) | | ---------- | --------------------------------- | --------------------------------- | | 10 | 87 | 86 | | 20 | 91 | 90 | | 50 | 93 | 92 | | 100 | 91 | 89 |Lüftergeräuschkurve des Corsair RM1000x Netzteils

line

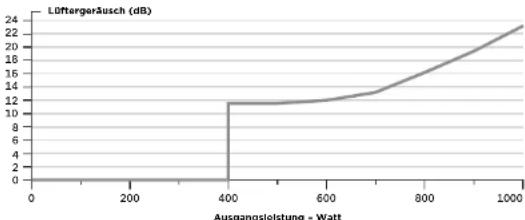

| Ausgangsloistung - Watt | Löffenderäusch (dB) | | ----------------------- | ------------------- | | 0 | 0 | | 400 | 12 | | 1000 | 24 |3536
Corsair RM1000x DC-Kabelliste
| Anzahl | Beschreibung | Gesamtlänge | |
| 1 | ATX, 24 Pins (20+4)![]() | Anschlüsse pro Kabel | 610mm(± 10mm) |
| 1 | |||
| Anschlüsse insgesamt | |||
| 1 | |||
| 2 | EPS/ATX12V, 8 Pins (4+4)![]() | Anschlüsse pro Kabel | 650mm(± 10mm) |
| 1 | |||
| Anschlüsse insgesamt | |||
| 2 | |||
| 4 | PCIe, 8 Pins (6+2)![]() | Anschlüsse pro Kabel | 750mm(± 10mm) |
| 2 | |||
| Anschlüsse insgesamt | |||
| 8 | |||
| 1 | SATA (3 SATA)![]() | Anschlüsse pro Kabel | 750mm(± 10mm) |
| 3 | |||
| Anschlüsse insgesamt | |||
| 3 | |||
| 2 | SATA (4 SATA)![]() | Anschlüsse pro Kabel | 850mm(± 10mm) |
| 4 | |||
| Anschlüsse insgesamt | |||
| 8 | |||
| 3 | Perlpherlekabel (4 Pins)![]() | Anschlüsse pro Kabel | 750mm(± 10mm) |
| 4 | |||
| Anschlüsse insgesamt | |||
| 12 | |||
| 1 | Floppy-Adapter (4 Pins)![]() | Anschlüsse pro Kabel | 101mm(± 5mm) |
| 1 | |||
| Anschlüsse insgesamt | |||
| 1 | |||
RMx SERIES"
RM850x
Abmessungen: 150mm (B) x 86mm (H) x 180mm (L)
Lieferumfang
• Corsair RMx Series Netzteil
• AC-Stromkabel
• Modularer DC-Kabelsatz
• Beutel für den modularen DC-Kabelsatz
- Kabelbinder
• Corsair Case Badge (Aufkleber)
• Benutzerhandbuch
Corsair RM850x Leistungstabelle
| Modell | RPS0017 | +3,3V | 25A | 150W |
| Tellenz. | CP-9020093 | +5V | 25A | |
| AC-Eingangsnennleistung | 100-240V | +12V | 70,8A | 850W |
| Eingangsstrom | 12A-6A | -12V | 0,8A | 9,6W |
| Frequenz | 47~63Hz | +5Vsb | 3A | 15W |
Gesamtleistung: 850W

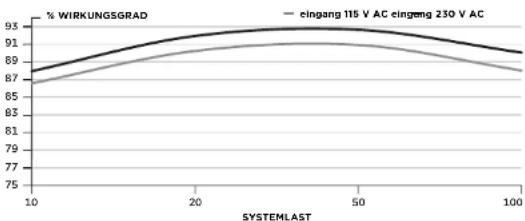

Wirkungsgrad des Corsair RM850x Netztells

line
| SYSTEMLAST | eingang 115 V AC | eingang 230 V AC | | ---------- | ---------------- | ---------------- | | 10 | 86 | 87 | | 20 | 89 | 91 | | 50 | 91 | 93 | | 100 | 87 | 89 |Lüftergeräuschkurve des Corsair RM850x Netzteils

line

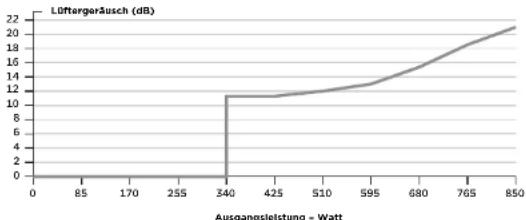

| Ausgangsleistung - Watt | Löffertgäusch (dB) | | ----------------------- | ------------------ | | 0 | 0 | | 85 | 0 | | 170 | 0 | | 255 | 0 | | 340 | 11 | | 425 | 11 | | 510 | 12 | | 595 | 13 | | 680 | 16 | | 765 | 19 | | 850 | 21 |3738
Corsair RM850x DC-Kabelliste
| Anzahl | Beschreibung | Gesamtlänge | |
| 1 | ATX, 24 Pins (20+4)![]() | Anschlüsse pro Kabel | 610mm(± 10mm) |
| 1 | |||
| Anschlüsse insgesamt | |||
| 1 | |||
| 2 | EPS/ATX12V, 8 Pins (4+4)![]() | Anschlüsse pro Kabel | 650mm(± 10mm) |
| 1 | |||
| Anschlüsse insgesamt | |||
| 2 | |||
| 3 | PCIe, 8 Pins (6+2)![]() | Anschlüsse pro Kabel | 750mm(± 10mm) |
| 2 | |||
| Anschlüsse insgesamt | |||
| 6 | |||
| 2 | SATA (3 SATA)![]() | Anschlüsse pro Kabel | 750mm(± 10mm) |
| 3 | |||
| Anschlüsse insgesamt | |||
| 6 | |||
| 1 | SATA (4 SATA)![]() | Anschlüsse pro Kabel | 850mm(± 10mm) |
| 4 | |||
| Anschlüsse insgesamt | |||
| 4 | |||
| 2 | Perlpherlekabel (4 Pins)![]() | Anschlüsse pro Kabel | 750mm(± 10mm) |
| 4 | |||
| Anschlüsse insgesamt | |||
| 8 | |||
| 1 | Floppy-Adapter (4 Pins)![]() | Anschlüsse pro Kabel | 101mm(± 5mm) |
| 1 | |||
| Anschlüsse insgesamt | |||
| 1 | |||
RMx SERIES"
RM750x
Abmessungen: 150mm (B) x 86mm (H) x 180mm (L)
Lieferumfang
• Corsair RMx Series Netzteil
• AC-Stromkabel
• Modularer DC-Kabelsatz
• Beutel für den modularen DC-Kabelsatz
- Kabelbinder
• Corsair Case Badge (Aufkleber)
• Benutzerhandbuch
Corsair RM750x Leistungstabelle
| Modell | RPS0016 | +3,3V | 25A | 150W |
| Tellenr. | CP-9020002 | +5V | 25A | |
| AC-Eingangsnennleistung | 10C-240V | +12V | 62,5A | 750W |
| Eingangsstrom | 10A-5A | -12V | 0,8A | 9,6W |
| Frequenz | 47~63Hz | +5Vsb | 3A | 15W |
| Gesamtleistung: 750W | ||||

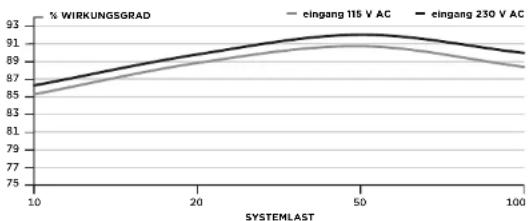

Wirkungsgrad des Corsair RM750x Netztells

line
| SYSTEMLAST | cingang 115 V AC (%) | cingang 230 V AC (%) | | :--- | :--- | :--- | | 10 | 84 | 87 | | 20 | 89 | 90 | | 50 | 91 | 92 | | 100 | 87 | 89 |Lüftergeräuschkurve des Corsair RM750x Netzteils

line
| Ausgangsielstung = Watt | Löfftergeräusch (dB) | | ---------------------- | -------------------- | | 0 | 0 | | 75 | 0 | | 150 | 0 | | 225 | 0 | | 300 | 12 | | 375 | 12 | | 450 | 12 | | 525 | 13 | | 600 | 15 | | 675 | 18 | | 750 | 20 |3940
Corsair RM750x DC-Kabelliste
| Anzahl | Beschreibung | Gesamtlänge | |
| 1 | ATX, 24 Pins (20+4)![]() | Anschlüsse pro Kabel | 610mm(± 10mm) |
| 1 | |||
| Anschlüsse insgesamt | |||
| 1 | |||
| 1 | EPS/ATX12V, 8 Pins (4+4)![]() | Anschlüsse pro Kabel | 650mm(± 10mm) |
| 1 | |||
| Anschlüsse insgesamt | |||
| 1 | |||
| 2 | PCIe, 8 Pins (6+2)![]() | Anschlüsse pro Kabel | 750mm(± 10mm) |
| 2 | |||
| Anschlüsse insgesamt | |||
| 4 | |||
| 3 | SATA (3 SATA)![]() | Anschlüsse pro Kabel | 750mm(± 10mm) |
| 3 | |||
| Anschlüsse insgesamt | |||
| 9 | |||
| 2 | Peripheriekabel (4 Pins)![]() | Anschlüsse pro Kabel | 750mm(± 10mm) |
| 4 | |||
| Anschlüsse insgesamt | |||
| 8 | |||
| 1 | Floppy-Adapter (4 Pins)![]() | Anschlüsse pro Kabel | 101mm(± 5mm) |
| 1 | |||
| Anschlüsse insgesamt | |||
| 1 | |||
RMx SERIES"
RM650x
Abmessungen: 150mm (B) x 86mm (H) x 160mm (L)
Lieferumfang
• Corsair RMx Series Netzteil
• AC-Stromkabel
• Modularer DC-Kabelsatz
• Beutel für den modularen DC-Kabelsatz
- Kabelbinder
• Corsair Case Badge (Aufkleber)
• Benutzerhandbuch
Corsair RM650x Leistungstabelle
| Modell | RPS0015 | +3,3V | 25A | 130W |
| Tellenr. | CP-9020091 | +5V | 25A | |
| AC-Eingangsnennleistung | 10C-240V | +12V | 54A | 648W |
| Eingangsstrom | 10A-5A | -12V | 0,8A | 9,6W |
| Frequenz | 47~63Hz | +5Vsb | 3A | 15W |
| Gesamtleistung: 650W | ||||
Wirkungsgrad des Corsair RM650x Netzteils

line
| SYSTEMLAST | eingang 115 V AC (%) | eingang 230 V AC (%) | | :--- | :--- | :--- | | 10 | 85.5 | 86.8 | | 20 | 87.5 | 89.0 | | 50 | 89.5 | 91.0 | | 100 | 88.0 | 89.5 |Lüftergeräuschkurve des Corsair RM650x Netzteils

line

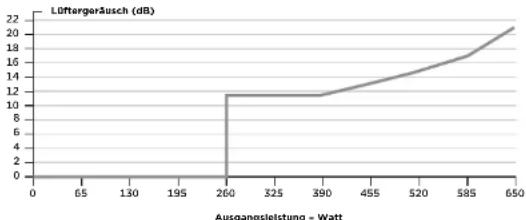

| Ausgangsleistung - Watt | Löffargeräusch (dB) | | ----------------------- | ------------------- | | 0 | 0 | | 65 | 0 | | 130 | 0 | | 195 | 0 | | 260 | 12 | | 325 | 12 | | 390 | 12 | | 455 | 14 | | 520 | 16 | | 585 | 18 | | 650 | 21 |4142
Corsair RM650x DC-Kabelliste
| Anzahl | Beschreibung | Gesamtlänge | |
| 1 | ATX, 24 Pins (20+4)![]() | Anschlüsse pro Kabel | 610mm(± 10mm) |
| 1 | |||
| Anschlüsse insgesamt | |||
| 1 | |||
| 1 | EPS/ATX12V, 8 Pins (4+4)![]() | Anschlüsse pro Kabel | 650mm(± 10mm) |
| 1 | |||
| Anschlüsse insgesamt | |||
| 1 | |||
| 2 | PCIe, 8 Pins (6+2)![]() | Anschlüsse pro Kabel | 750mm(± 10mm) |
| 2 | |||
| Anschlüsse insgesamt | |||
| 4 | |||
| 3 | SATA (3 SATA)![]() | Anschlüsse pro Kabel | 750mm(± 10mm) |
| 3 | |||
| Anschlüsse insgesamt | |||
| 9 | |||
| 1 | Peripheriekabel (4 Pins)![]() | Anschlüsse pro Kabel | 750mm(± 10mm) |
| 4 | |||
| Anschlüsse insgesamt | |||
| 4 | |||
| 1 | Floppy-Adapter (4 Pins)![]() | Anschlüsse pro Kabel | 101mm(± 5mm) |
| 1 | |||
| Anschlüsse insgesamt | |||
| 1 | |||
RMx SERIES"
RM550x
Abmessungen: 150mm (B) x 86mm (H) x 160mm (L)
Lieferumfang
• Corsair RMx Series Netzteil
• AC-Stromkabel
• Modularer DC-Kabelsatz
• Beutel für den modularen DC-Kabelsatz
- Kabelbinder
• Corsair Case Badge (Aufkleber)
• Benutzerhandbuch
Corsair RM550x Leistungstabelle
| Modell | RPS0014 | +3,3V | 25A | 130W |
| Tellenr. | CP-9020090 | +5V | 25A | |
| AC-Eingangsnennleistung | 10C-240V | +12V | 45,8A | 549,6W |
| Eingangsstrom | 10A-5A | -12V | 0,8A | 9,6W |
| Frequenz | 47~63Hz | +5Vsb | 3A | 15W |
| Gesamtleistung: 550W | ||||

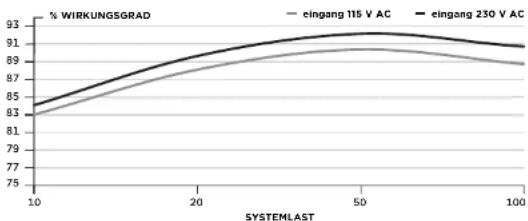

Wirkungsgrad des Corsair RM550x Netztells

line
| SYSTEMLAST | eingang 115 V AC (%) | eingang 230 V AC (%) | | :--- | :--- | :--- | | 10 | 83 | 84 | | 20 | 87 | 89 | | 50 | 89 | 91 | | 100 | 88 | 90 |Lüftergeräuschkurve des Corsair RM550x Netzteils

line

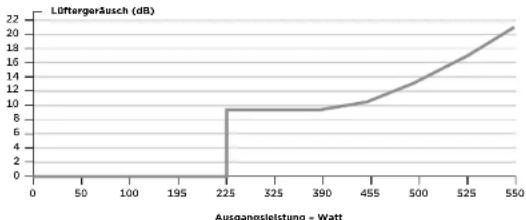

| Ausgangsleistung - Watt | Löffargeräusch (dB) | | ----------------------- | ------------------- | | 0 | 0 | | 225 | 10 | | 390 | 10 | | 455 | 12 | | 525 | 16 | | 550 | 21 |4344
Corsair RM550x DC-Kabelliste
| Anzahl | Beschreibung | Gesamtlänge | |
| 1 | ATX, 24 Pins (20+4) | Anschlüsse pro Kabel | 610mm(± 10mm) |
![]() | 1 | ||
| Anschlüsse insgesamt | |||
| 1 | |||
| 1 | EPS/ATX12V, 8 Pins (4+4) | Anschlüsse pro Kabel | 650mm(± 10mm) |
![]() | 1 | ||
| Anschlüsse insgesamt | |||
| 1 | |||
| 1 | PCIe, 8 Pins (6+2) | Anschlüsse pro Kabel | 750mm(± 10mm) |
![]() | 2 | ||
| Anschlüsse insgesamt | |||
| 2 | |||
| 2 | SATA (3 SATA) | Anschlüsse pro Kabel | 750mm(± 10mm) |
![]() | 3 | ||
| Anschlüsse insgesamt | |||
| 6 | |||
| 1 | Peripheriekabel (4 Pins) | Anschlüsse pro Kabel | 750mm(± 10mm) |
![]() | 4 | ||
| Anschlüsse insgesamt | |||
| 4 | |||
| 1 | Floppy-Adapter (4 Pins) | Anschlüsse pro Kabel | 100mm(± 5mm) |
![]() | 1 | ||
| Anschlüsse insgesamt | |||
| 1 | |||
RMx SERIES"
RMx SERIES ^®
Installation Ihres NEUEN RMx Series Netzteils
Schritt A: Entfernen des alten Netzteils
Wenn Sie ein neues System bauen, machen Sie mit Schritt B weiter.
- Trennen Sie das AC-Stromkabel von der Steckdose oder der USV und vom vorhandenen Netzteil.
- Trennen Sie alle Stromkabel von Ihrer Videokarte, vom Motherboard und von allen anderen Peripheriekomponenten.
- Deinstallieren Sie Ihr vorhandenes Netzteil laut Anleitung Ihres Gehäuses.
- Fahren Sie mit Schritt B fort.
Schritt B: Installation des Corsair RMx Serles Netztells
- Stellen Sie sicher, dass das AC-Stromkabel des Netzteils nicht angeschlossen ist.
- Installieren Sie das Netzteil mit den im Lieferumfang enthaltenen Schrauben laut Gebrauchsanweisung Ihros Gehäuses.
- Das 24-polige Hauptstromkabel hat einen abnehmbaren 4-Pin-Mechanismus, um sowohl einen 24-poligen als auch einen 20-poligen Sockel im Motherboard zu unterstützen.
A. Wenn Ihr Motherboard über einen 24-poligen Sockel verfügt, können Sie das 24-polige Hauptstromkabel vom Netzteil direkt mit dem Motherboard verbinden.
B. Wenn ihr Motherboard über einen 20-poligen Sockel verfügt, müssen Sie das 4-polige-Kabel vom 24-poligen Stockverbinder abnchmen und das somit entstandene 20-polige Kabel ohne den 4-poligen Steckverbinder im Motherboard einstecken.
- Verbinden Sie das 8-polige +12V-Kabel (EPS12V) mit dem Motherboard.
A. Wenn Ihr Motherboard über einen 8-poligen +12V-Sockel verfügt, können Sie das 8-polige Kabel direkt an Ihr Motherboard anschließen.
B. Wenn Ihr Motherboard über einen 4-poligen Sockel verfügt, entfernen Sie die 4-polige Einheit vom 8-poligen Kabel und verbinden Sie dieses 4-polige Kabel direkt mit dem Motherboard.
4546
ACHTUNG: Die abnehmbare 4-polige Einheit des 24-poligen Hauptsteckverbinders ist kein P4- oder +12V-Steckverbinder. Sie können ernsthafte Schäden verursachen, wenn Sie sie anstelle eines P4- oder +12V-Steckverbinders verwenden.
- Schließen Sie die Kabel der Peripheriekomponenten, die PCI-Express - und SATA-Kabel an.
A. Vorbinden Sie die Kabel der Peripheriekomponenten mit den Stromanschlüssen Ihrer Festplatte und CD-ROM/DVD-ROM.
B. Verbinden Sie die SATA-Kabel mit den Stromanschlüssen Ihrer SATA SSD oder Festplatte.
C. Schließen Sie gegebenenfalls die PCI-Express-Kabel an die Stromanschlüsse Ihrer PCI-Express-Videokarte an.
D. Die Kabel der Peripheriekomponenten können Sie an alle Komponenten anschließen, die einen kleinen 4-poligen Steckverbinder erfordern.
E. Stellen Sie sicher, dass alle Kabel fest verbunden sind. Heben Sie sich nicht verwendete modulare Kabel für den Einbau zukünftiger Komponenten auf.
- Schließen Sie das AC-Stromkabel an das Netzteil an und schalten Sie den Schalter zum Einschalten in die EIN-Position (mit „I“ gekennzeichnet).

Zero-RPM-Modus
Der Zero-RPM-Modus ermöglicht, dass der Lüfter während geringer bis mittlerer Belastung ausgeschaltet bleibt. Anhand verschiedener Temperaturen im Inneren des Netzteils und der jeweiligen Ausgangsleistung erkennt diese Technologie, wann das Netzteil gekühlt werden muss. Bei hoher Belastung schaltet sich der Lüfter automatisch ein, um sicherzustellen, dass das Gerät die benötigte Kühlung ohne zusätzliche Geräuschbelastung erhält. Das spezifische Lüfterprofil Ihres Gerätes finden Sie im Abschnitt mit den technischen Daten dieses Netzteils.
RMx SERIES"
Wichtige Sicherheitshinweise VORSICHT STROMSCHLAGGEFAHR!

- Befolgen Sie bei der Installation die Anweisungen und Sicherheitshinweise des Herstellers. Die Nichteinhaltung kann zu Schäden an Ihrem Netzteil oder System führen und kann schwere oder tödliche Verletzungen verursachen.
- Im Netzteil liegen hohe Spannungen an. Öffnen Sie niemals das Gehäuse des Netzteils und versuchen Sie nicht, es zu reparieren. Es gibt dort keine zu wartenden Komponenten.
- Dieses Produkt ist nur für den Betrieb im Innenbereich gedacht.
- Verwenden Sie das Netzteil nicht in der Nähe von Wasser oder bei hohen Temperaturen oder in Umgebungen mit hoher Luftfeuchtigkeit.
- Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizlüftern, Heizungen, Öfen oder anderen Geräten auf, die Wärme erzeugen.
- Führen Sie keine Gegenstände in die offenen Bereiche der Lüftung oder Lüfterglitter des Netzteils ein.
- Modifizieren Sie keine Kabel und/oder Steckverbinder, die im Lieferumfang dieses Netzteils enthalten sind.
- Wenn dieses Netzteil modulare Kabel verwendet, verwenden Sie nur die vom Hersteller bereitgestellten Kabel. Andere Kabel sind eventuell nicht kompatibel und können zu ernsthaften Schäden an Ihrem System und Netzteil führen.
- Der 24-polige Hauptstromstecker hat einen abnehmbaren 4-poligen Steckverbinder. Dieser 4-polige Steckverbinder ist kein P4- oder ATX 12V-Steckverbinder. Drücken Sie dieses Kabel nicht gewaltsam in den P4- oder ATX +12V-Sockel auf dem Motherboard.
- Nichtbeachtung der Herstelleranweisungen und/oder einer dieser Sicherheitsbestimmungen führt zum sofortigen Verlust aller Gewährleistungen und Garantien.
RMx SERIES ^TM
Sicherheits- und behördliche Zulassungen
Zulassungsstelle Standard
FCC FCC-Richtlinien Tell 15, Klasse B
ICES ICES-003
CE EN 55022: 2010, Klasse B
CISPR 22: 2008, Klasse B
AS/NZS CISPR 22: 2009, Klasse B
EN61000-3-2: 2006 + A1: 2009 + A2: 2009, Klasse D
EN61000-3-3:2008
EN55024: 2010
IEC61000-4-2: 2008 ED.2.0
ROHS 2002/95/EC, RoHS-Richtlinie (Verbat von gefährlichen Stoffen)
WEEE 2002/96/EC, Rückgewinnung von Elektro- und Elektronik-Altgeräten
ROHS (China) China Verordnung Nr. 39, Verwaltung zur Kontrolle von durch Elektronikgeräte
verursachte Umweltverschmutzung
CE EN 55022: 2010, Classe B
CISPR 22: 2008, Classe B
AS/NZS CISPR 22: 2009, Classe B
EN61000-3-2: 2006 + A1: 2009+A2: 2009, Classe D
EN61000-3-3:2008
EN55024: 2010
IEC61000-4-2: 2008 ED.2.0
CE EN 55022: 2010, Clase B
CISPR 22: 2008, Clase B
AS/NZS CISPR 22: 2009, Clase B
EN61000-3-2: 2006 + A1: 2009+A2: 2009, Clase D
EN61000-3-3:2008
EN55024: 2010
IEC61000-4-2: 2008 ED.2.0
CE EN 55022: 2010, Classe B
CISPR 22: 2008, Classe B
AS/NZS CISPR 22: 2009, Classe B
EN61000-3-2: 2006 + A1: 2009+A2: 2009, Classe D
EN61000-3-3:2008
EN55024: 2010
IEC61000-4-2: 2008 ED.2.0
CE EN 55022: 2010, B 类
CISPR 22 2008, B类
AS/NZS CISPR 22: 2009, B类
ENG1000-3-2:2006+A1:2009+A2:2009.D类
EN61000-3-3:2008
EN55024:2010
IEC61000-4-2: 2008 ED.2.0
IEC61000-4-3:2010 ED.3.2
IEC61000-4-4:2012 ED.3.0
IEC61000-4-5: 2005 ED.2.0
IEC61000-4-6.2008 ED.3.0
IEC61000-4-8:2009 ED.2.0
