RM650x - Блок питания ПК CORSAIR - Бесплатное руководство пользователя

Бренд	Corsair
Модель	RM650x
Тип продукта	Блок питания для ПК ATX
Общая мощность	650 Вт
Сертификация эффективности	80 PLUS Gold
Входное напряжение	100-240 В AC
Входная частота	47-63 Гц
Входной ток	10-5 А
Выходное напряжение	+3.3 В @ 25 А, +5 В @ 25 А, +12 В @ 54 А, -12 В @ 0.8 А, +5 Vsb @ 3 А
Комбинированная мощность +3.3 В / +5 В	130 Вт
Мощность линии +12 В	648 Вт (54 А)
Вентилятор	135 мм (оценка), Режим с нулевым вращением при низкой нагрузке
Максимальный уровень шума	22 дБ при полной нагрузке
Модульные разъёмы	Да, полностью модульная
Предоставляемые разъёмы	1x ATX 24-контактный (20+4), 1x EPS/ATX12V 8-контактный (4+4), 2x PCIe 8-контактный (6+2) (4 разъёма), 3x SATA (9 разъёмов), 1x 4-контактный периферийный (4 разъёма), 1x адаптер для дисковода
Длина основных кабелей	ATX: 610 мм, EPS: 650 мм, PCIe: 750 мм
Конденсаторы	Японские 105 °C
Защиты	OVP, OCP, OTP, SCP
Размеры (Д x Ш x В)	150 x 86 x 160 мм (оценка)
Вес	Около 1.6 кг (оценка)
Стандарты безопасности	UL, CE, FCC, RCM, CCC и др.
Гарантия	7 лет (по данным производителя)

Часто задаваемые вопросы - RM650x CORSAIR

Какова мощность блока питания Corsair RM650x?

Общая мощность составляет 650 Вт, с линией +12 В, способной выдавать до 54 А (648 Вт). Комбинированные линии +3.3 В и +5 В обеспечивают 130 Вт.

Какие кабели входят в комплект RM650x?

В коробке: 1 кабель ATX 24-контактный (20+4) длиной 610 мм, 1 кабель EPS/ATX12V 8-контактный (4+4) длиной 650 мм, 2 кабеля PCIe 8-контактный (6+2) длиной 750 мм (всего 4 разъёма), 3 кабеля SATA (9 разъёмов), 1 4-контактный периферийный кабель (4 разъёма), 1 адаптер для дисковода, кабель питания, стяжки и брелок.

Как работает режим Zero RPM?

Режим Zero RPM (нулевое вращение) останавливает вентилятор при низкой или умеренной нагрузке. Вентилятор перезапускается только если внутренняя температура или мощность превышают определённый порог, обеспечивая бесшумную работу в нормальных условиях.

Можно ли использовать RM650x с мощной видеокартой?

Да, благодаря 4 разъёмам PCIe 6+2 контакта и линии +12 В на 54 А он может питать большинство высокопроизводительных видеокарт, включая новейшие, требующие 2 разъёма.

Что делать, если на моей материнской плате 20-контактный разъём?

Кабель ATX 24-контактный имеет съёмную 4-контактную часть. Для 20-контактной материнской платы отсоедините эту часть и подключите основной 20-контактный разъём. Отложите отсоединённую часть в сторону (это не разъём P4).

Как установить RM650x в корпус?

Следуйте шагам: 1) Отключите старый блок питания. 2) Поместите устройство в корпус и закрепите прилагаемыми винтами. 3) Плотно подключите модульные кабели (ATX, EPS, PCIe, SATA, периферийные). 4) Подключите кабель питания и установите переключатель в положение I (вкл).

Какие защиты встроены?

RM650x оснащён OVP (защита от перенапряжения), OCP (защита от перегрузки по току), OTP (защита от перегрева) и SCP (защита от короткого замыкания). Эти защиты отключают питание при неисправности для защиты ваших компонентов.

Совместим ли RM650x со стандартами безопасности?

Да, он сертифицирован по многим стандартам: UL, CE, FCC, RCM, CCC и др. Он соответствует директивам RoHS и WEEE.

Нужно ли использовать блок питания в вентилируемом месте?

Да, устанавливайте его в корпус с хорошей циркуляцией воздуха. Избегайте блокировки вентилятора. Не используйте рядом с источниками тепла и никогда не открывайте, так как внутри присутствуют высокие напряжения.

Что делать, если блок питания не запускается?

Проверьте, что переключатель в положении I, кабель питания надежно подключен, и все кабели правильно соединены. Попробуйте другую розетку. Если ничего не помогает, обратитесь в поддержку Corsair. Никогда не пытайтесь ремонтировать самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RM650x CORSAIR

Технические характеристики изделия

RM1000x....83

RM850x 85

RM750x 87

RM650x....89

RM550x 91

Установка 93

Гарантия....95

Классы безопасности и сертификация надзорных органов....96

8182

Поздравляем с покупкой нового высокопроизводительного блока питания ATX Corsair RMx Serles.

Блоки питания Corsair RMx Series ориентированы на настоящих энтузиастов, которые по достоинству оценит бесшумную работу, уникальный дизайн вентилятора, а также режим с нулевой скоростью вращения. Сертификация 80 PLUS Gold гарантирует высокую экономичность решения, а модульные кабели обеспечат быструю и аккуратную компоновку системы. Благодаря использованию только японских конденсаторов с рабочей температурой 105°C эти источники являются отличным выбором для высокопроизводительных ПК, в которых надежность имеют решающее значение.

Безопасность и защита

• Защита от превышения напряжения

Защита от превышения напряжения для выходов постоянного тока 12 В, 5 В и 3,3 В необходима для соответствия спецификации АТХ. Защита от превышения напряжений выключает блок питания, если постоянный ток на выходах превышает установленный уровень, определенный изготовителем блока питания. Минимальные уровни напряжения, необходимые для соответствия: 13,4 В для каналов +12 В, 5,74 В для канала +5 В и 3,76 В для канала 3,3 В.

• Защита от превышения тока

Блоки питания RMx Series оснащены защитой от превышения тока на каналах 3,3 В, 5 В и 12 В. Защита от превышения тока гарантирует, что выходные каналы напряжения постоянного тока находятся в безопасном рабочем диапазоне.

• Защита от превышения температуры

Защита от превышения температуры обеспечивает отключение блока питания, когда внутренняя температура достигает установленного значения. Обычно это происходит в результате внутренней перегрузки по току или сбоя вентилятора.

• Защита от короткого замыкания

Короткое замыкание определяется как любое выходное полное сопротивление меньше 0,1 Ом. Помимо прочего, защита от короткого замыкания обеспечивает отключение блока питания, если каналы 3,3 В, 5 В и 12 В замыкаются на любой другой канал или на земпю. Она также обеспечивает защиту от повреждений блока или компонентов ПК в случае короткого замыкания.

RMx SERIES"

RMx SERIES ^®

RM1000x

Размеры: 150mm (Ш) × 86mm (В) × 180mm (Д)

Комплект поставки

• Блок питания Corsair RMx Series
• Кабель питания переменного тока
• Комплект модульных кабелей постоянного тока
• Сумка для хранения модульного кабеля постоянного тока

Таблица питания Corsair RM1000x
Макс. нагрузка Макс. выход

Модель	RP$0018 +3.3V 25A		150W
No детали	CP-9020094 +5V 25A
Номинальное значению входного переменного тока	100-240V +12V 85.3A 1000W
Входной ток	13A-6.5A -12V 0.8A 9.6W
Частота	47~63Hz +5Vsb 3A 15W

Общая мощность: 1000W

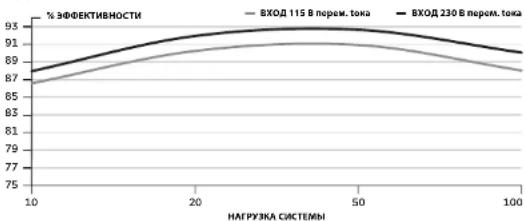

Эффективность блока питания Corsair RM1000x

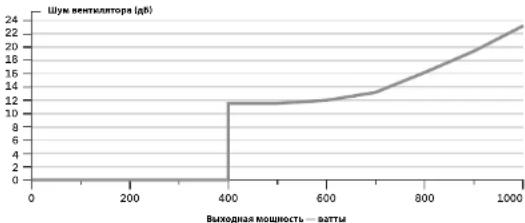

Кривая уровня шума вентилятора блока питания Corsair RM1000x

8384

Список кабелей постоянного тока Corsair RM1000x

Кол-во	Описание Общая длина
1	24-контактный кабель ATX (20+4)	Разъемое на кабель	610mm(± 10mm)
		1
		Общее число разъемов
		1
2	8-контактный кабель EPS/ATX12V (4+4)	Разъемое на кабель	650mm(± 10mm)
		1
		Общее число разъемов
		2
4	8-контактный кабель PCIe (6+2)	Разъемое на кабель	750mm(± 10mm)
		2
		Общее число разъемов
		8
1	Кабель SATA (3 SATA)	Разъемое на кабель	750mm(± 10mm)
		3
		Общее число разъемов
		3
2	Кабель SATA (4 SATA)	Разъемое на кабель	850mm(± 10mm)
		4
		Общее число разъемов
		8
3	Кабель периферийных устройств (4 контакта)	Разъемое на кабель	750mm(± 10mm)
		4
		Общее число разъемов
		12
1	Адаптер гибких магнитных дисков (4-контактный)	Разъемое на кабель	101mm(± 5mm)
		1
		Общее число разъемов
		1

RMx SERIES"

RMx SERIES ^®

RM850x

Размеры: 150mm (Ш) x 86mm (В) x 180mm (Д)

Комплект поставки

• Блок питания Corsair RMx Series
• Кабель питания переменного тока
• Комплект модульных кабелей постоянного тока
• Сумка для хранения модульного кабеля постоянного тока

Таблица питания Corsair RM850x

Модель	RPS0017 +3,3V	25A		150W
No детали	CP-9020093	+5V	25A
Номинальное значению входного переменного тока	100-240V	+12V	70.8A	850W
Входной ток	12A -6A	-12V	0.8A	9.6W
Частота	47~63Hz	+5Vsb 3A 15W

Общая мощность: 850W

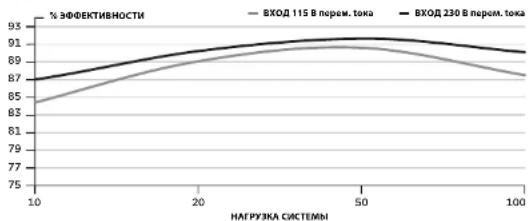

Эффективность блока питания Corsair RM850x

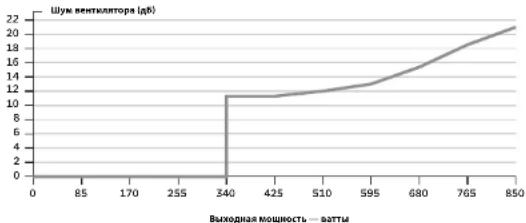

Кривая уровня шума вентилятора блока питания Corsair RM850x

8586

Список кабелей постоянного тока Corsair RM850x

Кол-во	Описание Общая длина
1	24-контактный кабель ATX (20+4)	Разъемое на кабель	610mm(± 10mm)
		1
		Общее число разъемов
		1
2	8-контактный кабель EPS/ATX12V (4+4)	Разъемое на кабель	650mm(± 10mm)
		1
		Общее число разъемов
		2
3	8-контактный кабель PCIe (6+2)	Разъемое на кабель	750mm(± 10mm)
		2
		Общее число разъемов
		6
2	Кабель SATA (3 SATA)	Разъемое на кабель	750mm(± 10mm)
		3
		Общее число разъемов
		6
1	Кабель SATA (4 SATA)	Разъемое на кабель	850mm(± 10mm)
		4
		Общее число разъемов
		4
2	Кабель периферийных устройств (4 контакта)	Разъемое на кабель	750mm(± 10mm)
		4
		Общее число разъемов
		8
1	Адаптер гибких магнитных дисков (4-контактный)	Разъемое на кабель	101mm(± 5mm)
		1
		Общее число разъемов
		1

RMx SERIES"

RMx SERIES ^®

RM750x

Размеры: 150mm (Ш) x 86mm (В) x 180mm (Д)

Комплект поставки

• Блок питания Corsair RMx Series
• Кабель питания переменного тока
• Комплект модульных кабелей постоянного тока
• Сумка для хранения модульного кабеля постоянного тока

Таблица питания Corsair RM750x

Модель	RPS001S +3,3V	25A		150W
No детали	CP-9020092	+5V	25A
Номинальное значению входного переменного тока	100-240V	+12V	62,5A	750W
Входной ток	10A-5A	-12V	0,8A	9,6W
Частота	47~63Hz	+5V±b	3A	15W

Общая мощность: 750W

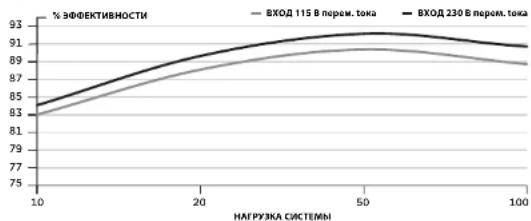

Эффективность блока питания Corsair RM750x

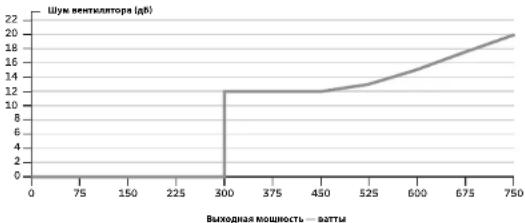

Кривая уровня шума вентилятора блока питания Corsair RM750x

8788

Список кабелей постоянного тока Corsair RM750x

Кол-во	Описание Общая длина
1	24-контактный кабель ATX (20+4)	Разъемое на кабель	610mm(± 10mm)
		1
		Общее число разъемов
		1
1	8-контактный кабель EPS/ATX12V (4+4)	Разъемое на кабель	650mm(± 10mm)
		1
		Общее число разъемов
		1
2	8-контактный кабель PCIe (6+2)	Разъемое на кабель	750mm(± 10mm)
		2
		Общее число разъемов
		4
3	Кабель SATA (3 SATA)	Разъемое на кабель	750mm(± 10mm)
		3
		Общее число разъемов
		9
2	Кабель периферийных устройств (4 контакта)	Разъемое на кабель	750mm(± 10mm)
		4
		Общее число разъемов
		8
1	Адаптер гибких магнитных дисков (4-контактный)	Разъемое на кабель	101mm(± 5mm)
		1
		Общее число разъемов
		1

RMx SERIES"

RMx SERIES ^®

RM650x

Размеры: 150mm (Ш) x 86mm (В) x 160mm (Д)

Комплект поставки

• Блок питания Corsair RMx Series
• Кабель питания переменного тока
• Комплект модульных кабелей постоянного тока
• Сумка для хранения модульного кабеля постоянного тока

Таблица питания Corsair RM650x

Модель	RPS0015 +3,3V	25A		130W
No детали	CP-9020091	+5V	25A
Номинальное значению входного переменного тока	100-240V	+12V	54A	648W
Входной ток	10A-5A	-12V	0.8A	9.6W
Частота	47~63Hz	+5Vsb	3A	15W

Общая мощность: 650W

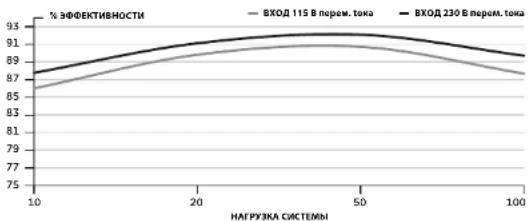

Эффективность блока питания Corsair RM650x

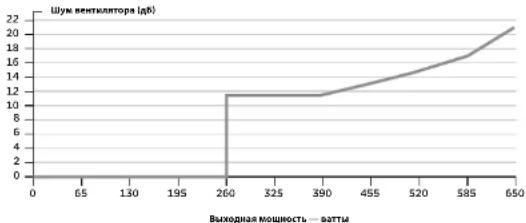

Кривая уровня шума вентилятора блока питания Corsair RM650x

8990

Список кабелей постоянного тока Corsair RM650x

Кол-во	Описание Общая длина
1	24-контактный кабель ATX (20+4)	Разъемое на кабель	610mm(± 10mm)
		1
		Общее число разъемов
		1
1	8-контактный кабель EPS/ATX12V (4+4)	Разъемое на кабель	650mm(± 10mm)
		1
		Общее число разъемов
		1
2	8-контактный кабель PCIe (8+2)	Разъемое на кабель	750mm(± 10mm)
		2
		Общее число разъемов
		4
3	Кабель SATA (3 SATA)	Разъемое на кабель	750mm(± 10mm)
		3
		Общее число разъемов
		9
1	Кабель периферийных устройств (4 контакта)	Разъемое на кабель	750mm(± 10mm)
		4
		Общее число разъемов
		4
1	Адаптер гибких магнитных дисков (4-контактный)	Разъемое на кабель	101mm(± 5mm)
		1
		Общее число разъемов
		1

RMx SERIES"

RMx SERIES ^®

RM550x

Размеры: 150mm (Ш) x 86mm (В) x 160mm (Д)

Комплект поставки

• Блок питания Corsair RMx Series
• Кабель питания переменного тока
• Комплект модульных кабелей постоянного тока
• Сумка для хранения модульного кабеля постоянного тока

Таблица питания Corsair RM550x

Модель	RPS0014 +3,3V	25A		130W
No детали	CP-9020090	+5V	25A
Номинальное значению входного переменного тока	100-240V	+12V	45.8A	549.6W
Входной ток	10A-5A	-12V	0.8A	9.6W
Частота	47~63Hz	+5Vsb	3A	15W

Общая мощность: 550W

Эффективность блока питания Corsair RM550x

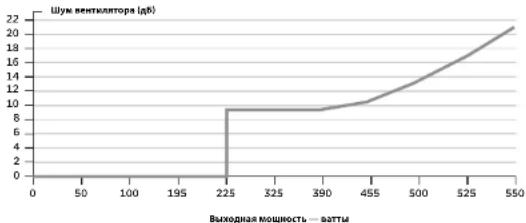

Кривая уровня шума вентилятора блока питания Corsair RM550x

9192

Список кабелей постоянного тока Corsair RM550x

Кол-во	Описание Общая длина
1	24-контактный кабель ATX (20+4)	Разъемое на набель	610mm(± 10mm)
		1
		Общее число разъемов
		1
1	8-контактный кабель EPS/ATX12V (4+4)	Разъемое на набель	650mm(± 10mm)
		1
		Общее число разъемов
		1
1	8-контактный кабель PCIe (8+2)	Разъемое на набель	750mm(± 10mm)
		2
		Общее число разъемов
		2
2	Кабель SATA (3 SATA)	Разъемое на набель	750mm(± 10mm)
		3
		Общее число разъемов
		6
1	Кабель периферийных устройств (4 контакта)	Разъемое на набель	750mm(± 10mm)
		4
		Общее число разъемов
		4
1	Адаптер гибких магнитных дисков (4-контактный)	Разъемое на набель	101mm(± 5mm)
		1
		Общее число разъемов
		1

RMx SERIES"

RMx SERIES ^®

Установка НОВОГО блока питания RMx Series

Действие А. Извлечение существующего блока питания

При сборке новой системы перейдите к действию Б.

1. Отсоедините шнур питания переменного тока от настенной розетки или ИБП и от существующего блока питания.
2. Отсоедините все кабели питания от видеоплаты, материнской платы и всех остальных периферийных устройств
3. Следуйте инструкциям в руководстве для корпуса и извлеките существующий блок питания.
4. Перейдите к действию Б.

Действие Б. Установка блока питания Corsair RMx Series

1. Убедитесь, что кабель питания переменного тока не подключен к блоку питания.
2. Следуйте инструкциям в руководстве для корпуса и установите блок питания с помощью поставляемых в комплекте винтов.
3. Основной 24-контактный кабель питания оснащен съемным 4-контактным механизмом для поддержки 24-контактного или 20-контактного сокета на материнской плате.

A. Если материнская плата оснащена 24-контактным сокетом, можно подключить 24-контактный основной кабель питания блока питания напрямую к материнской плате.
В. Если материнская плата оснащена 20-контактным сокетом, необходимо отсоединить 4-контактный кабель от 24-контактного разъема, а затем подсоединить 20-контактный кабель к материнской плате, не подключая 4-контактный разъем.

1. Подсоедините 8-контактный кабель +12 в (EPS12V) к материнской плате.

A. Если материнская плата оснащена 8-контактным сокетом +12 В, подключите 8-контактный кабель напрямую к материнской плате.
В. Если материнская плата оснащена 4-контактным сокетом, необходимо отсоединить 4-контактный кабель от 8-контактного кабелл, а затем подсоединить этот 4-контактный кабель напрямую к материнской плате.

ПРЕДУПРЕЖДЕНИЕ. Съемный 4-контактный разъем, снятый с основного 24-контактного разъема, не является разъемом «Р4» или «+12 В». Использование его вместо разъема «Р4» или «+12 В» может причинить серьезное повреждение.

1. Подсоедините кабели периферийных устройств, кабели PCI-Express и кабели SATA.

A. Подсоедините кабели периферийных устройств к сокетам питания жесткого диска и CD-ROM/DVD-ROM.
В. Подсоедините кабели SATA к сокетам питания твердотельного накопителя или жестких дисков SATA.
C. Подсоедините кабели PCI-Express к сокетам питания видеоплат PCI-Express при необходимости.
D. Подсоедините кабели периферийных устройств к любым периферийным устройствам, требующим небольшого 4-контактного разъема.
E. Убедитесь, что все кабели надежно подсоединены. Сохраните все неиспользованные модульные кабели для добавления компонентов в будущем.

1. Подсоедините шнур питания переменного тока к блоку питания и включите его, переведя переключатель в положение включения (отмечено значком «lx»).

Режим нулевой скорости

Режим нулевой скорости вращения позволяет вентилятору оставаться выключенным во время низких и средних нагрузок. В этой технологии используются различные температуры внутренней части блока питания и уровень выходной мощности для определения, когда для блока питания требуется активное охлаждение. Когда система работает под нагрузкой, вентилятор автоматически запускается, обеспечивая требуемое охлаждение без дополнительного шума. Профиль вентилятора для своего блока см. в разделе технических характеристик данного блока питания.

9394

RMx SERIES"

Важная информация о безопасности

ОСТОРОЖНО! ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ!

1. Выполняйте установку в соответствии со всеми инструкциями изготовителя и предупреждениями об опасности. В противном случае это может повлечь за собой повреждение блока питания или системы и привести к серьезным травмам или смертельному исходу.
2. В блоке питания присутствует высокое напряжение. Не открывайте корпус блока питания и не пытайтесь выполнить ремонт блока питания; в нем отсутствуют обслуживаемые пользователем компоненты.
3. Это изделие предназначено только для использования в помещениях.
4. Не используйте блок питания рядом с водой, в условиях высокой температуры или высокой влажности.
5. Не выполняйте установку рядом с источниками тепла, например радиаторами, обогревателями, печами или другими устройствами, выделяющими тепло.
6. Не вставляйте объекты в открытые вентиляционные отверстия или решетку вентилятора блока питания.
7. Не выполняйте модификацию кабелей и/или разъемов, входящих в комплект поставки блока питания.
   В. Если в этом блоке питания используются модульные кабели, применяйте только поставляемые изготовителем кабели. Другие кабели могут быть несовместимы и могут привести к серьезным повреждениям системы или блока питания.
8. Основной 24-контактный разъем питания оснащен съемным 4-контактным разъемом. Этот 4-контактный разъем не является разъемом P4 или разъемом ATX 12 В. Не подсоединяйте этот кабель к сокету P4 или ATX +12 В на материнской плате.
9. Несоблюдение инструкций изготовителя или данных инструкций по безопасности приведет к немедленному аннулированию всех гарантий.

9596

RMx SERIES ^TM

Классы безопасности и сертификация надзорных

органов Стандарты

FCC Правила FCC, часть 15, класс В

ICES ICES-003

CE EN 55022: 2010, класс B

CISPR 22: 2008, класс B

AS/NZS CISPR 22: 2009, класс В

EN61000-3-2: 2006 + A1: 2009+A2: 2009, класс D

EN61000-3-3:2008

EN55024: 2010

IEC61000-4-2: 2008 ED.2.0

ROHS 2002/95/EC, директива по ограничению содержания вредных веществ

WEEE 2002/96/EC, директива об утилизации отработанного электрического и

сборудолания

ROHS (Китай) Директива Китая № 39, нормативы по контролю загрязнения окружающей среды, вызванного электронными продуктами информационных технологи
