사용 설명서 RM650x CORSAIR

최신 Corsair RMx 시리즈 고성능 ATX 전원공급장치를 구입해 주셔서 감사합니다.

Corsair RMx 시리즈 Enthusiast 전원공급장치는 맞춤형 팬 디자인 및 Zero RPM Fan Mode(제로 RPM 팬 모드)로 무소음 작동에 최적화된 제품입니다. 80 PLUS Gold 등급의 효율성으로 비비용으로 운용이 가능하며, 완전 모듈식 블랙 케이블로 신속하고 많끔하게 정리할 수 있습니다. 일본제 105°C 축전기는 만정성이 중요한 고성능 PC에서 탕렬한 선택입니다.

안전 및 보호

• 과전암 방지(OVP)

12V, 5V, 3.3V DC 출력에 대한 과전압 보호 기능은 ATX 사양에 부합하기 위한 필수 기능입니다. OVP 기능은 DC 출력이 PSU 제소서에서 설정한 수준을 초과하는 경우 PSU 작능을 정지시킴니다. 긍정 순수에 필요한 +12V 레일의 최소 진감 수순은 13.4V, +5V 레일은 5.74V, 3.3V 레일은 3.76V입니다.

• 과전류 방지(OCP)

RMx 시리스는 3.3V, 5V, 12V 레일에 OCP 기능을 제공합니다. OCP는 DC 전입 레일의 출력이 안전한 작동 한도 범위 니에 유지되도록 하는 기능입니다.

- 온도 과부하 방지(OTP)

OTP는 내부 온도가 설정된 온도에 도달하면 PSU 작 Trends을 정지시킴니다. 온도 과부하는 대개 내부에 과부하가 있거나 밤이 고장난 경우 발생합니다.

- 합선 방지(SCP)

합선은 0.1움 미만의 모든 훈력 임피던스를 의미합니다. SCP의 주요 기능은 3.3V, 5V, 12V 레일이 다른 레일과 한신되거나 점치신과 합신되는 경우 PSU 작듬을 점지시키는 것입니다. 또한 SCP는 합선이 발생하는 경우 기기의 손상을 방지하고 PC 부품들 모호합니다.

145146

RMx SERIES"

RM1000x

치수: 150mm (너비) × 86mm (높이) × 180mm (길이)

포장 내용물

- Corsair RMx 시리즈 전원공급장치

• AC 전원 코드
  DC 모듈 케이든 세드
  • DC 모듈 케이블 보관 백

• 게이들 타이
  • Corsair 케이스 배지
  사용설명서

Corsair RM1000x 전원 테이블

모별	RPS0018 +3.3V 25A			150W
구름 번호	CP-9020094 +5V 25A
AC 정력 입력 100-240V +12V 83.3A 1000W
입력 전류	13A-6.5A -12V 0.8A 9.6W
주파수	47*63Hz +5Vsb 3A 15W

총 파워:1000W

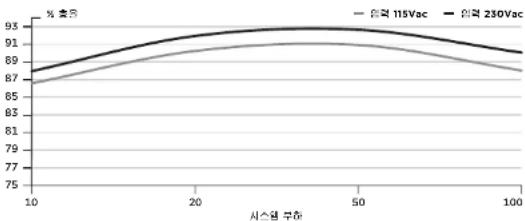

Corsair RM1000x 전원공급장치 효율

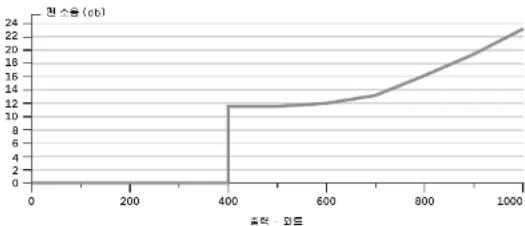

Corsair RM1000x 전원공급장치 팬 소음 곡선

147148

Corsair RM1000x DC 케이를 목록

수량	설명		층 길이
1	ATX 케이블 24 핀 (20+4)	치에를 당 커너터	610mm(± 10mm)
		1
		층 커너터 수
		1
2	EPS/ATX12V 8 핀 (4+4) 케이블	치이블 당 커너터	650mm(± 10mm)
		1
		층 커너터 수
		2
4	PCIe 8 핀 (6+2) 케이블	치이블 당 커너터	750mm(± 10mm)
		2
		층 커너터 수
		8
1	SATA 케이블 (3 SATA)	치에를 당 커너터	750mm(± 10mm)
		3
		층 커너터 수
		3
2	SATA 케이블 (4 SATA)	치에를 당 커너터	850mm(± 10mm)
		4
		층 커너터 수
		8
3	주변 장치 케이블 (4 핀)	치이블 당 커너터	750mm(± 10mm)
		4
		층 커너터 수
		12
1	음로피 이납디 (4 핀)	치에를 당 커너터	101mm(± 5mm)
		1
		층 커너터 수
		1

A solid blue horizontal line on a dark background (no text or symbols)

RMx SERIES"

RM850x

치수:150mm(너비)×86mm(높이)×180mm(길이)

포장 내용물

• Corsair RMx 시리즈 전원공급장치
• AC 전원 코드

• DC 모듈 케이든 세드
  • DC 모듈 케이블 보관 백

• 게이들 타이
  • Corsair 케이스 배지
  사용설명서

Corsair RM850x 전원 테이블

모별	RP50017	+3.3V	25A	150W
구로 브호	CP-9020093	+5V	25A
AC 장력 입력	100-240V	+12V	70.8A	850W
입력 전류	12A-6A	-12V	0.8A 9.6W
주파수	47~63Hz	+5Vsb	3A	15W
총 파워: 850W

Corsair RM850x 전원공급장치 효율

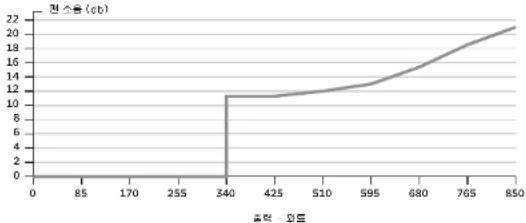

Corsair RM850x 전원공급장치 팬 소음 곡선

149150

RMx SERIES ^®

Corsair RM850x DC 케이를 목록

수량 실용 총 길이
1	ATX 케이블 24 판 (20+4)	치에를 당 커넥터	610mm( ± 10mm)
		1
		층 커넥터 수
		1
2	EPS/ATX12V 8 판 (4+4) 케이블	치이블 당 커넥터	650mm( ± 10mm)
		1
		층 커넥터 수
		2
3	PCIe 8 판 (6+2) 케이블	치이블 당 커넥터	750mm( ± 10mm)
		2
		층 커넥터 수
		6
2	SATA 케이블 (3 SATA)	치이블 당 커넥터	750mm( ± 10mm)
		3
		층 커넥터 수
		6
1	SATA 케이블 (4 SATA)	치이블 당 커넥터	850mm( ± 10mm)
		4
		층 커넥터 수
		4
2	주변 장치 케이블 (4 판)	치이블 당 커넥터	750mm( ± 10mm)
		4
		층 커넥터 수
		8
1	읍로피 이납디 (4 판)	치이블 당 커넥터	101mm( ± 5mm)
		1
		층 커넥터 수
		1

RMx SERIES"

RM750x

치수:150mm(너비)×86mm(높이)×180mm(길이)

포장 내용물

• Corsair RMx 시리즈 전원공급장치
• AC 전원 코드

• DC 모듈 케이든 세드
  • DC 모듈 케이블 보관 백

• 게이들 타이
  • Corsair 케이스 배지
  사용설명서

Corsair RM750x 전원 테이블

모별	RP50016	+3.3V	25A	150W
구름 번호	CP-9020092	+5V	25A
AC 절력 인력	100-240V	+12V	62.5A	750W
입력 전류	10A-5A	-12V	0.8A 9.6W
주파수	47*63Hz	+5Vsb	3A	15W

총 파워: 750W

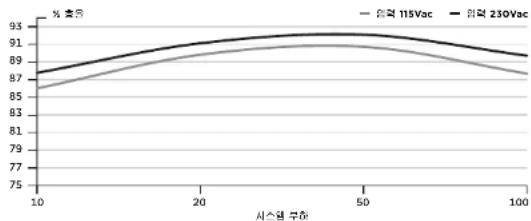

Corsair RM750x 전원공급장치 효율

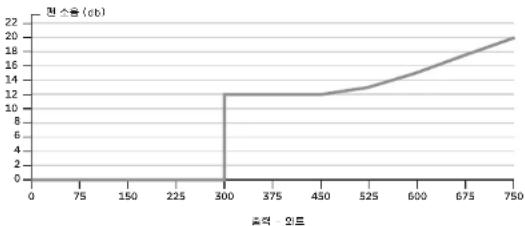

Corsair RM750x 전원공급장치 팬 소음 곡선

151152

Corsair RM750x DC 케이를 목록

수량 쇼영 총 길이
1	ATX 케이브 24 핀 (20+4)	치에를 당 커 Neu터	610mm(± 10mm)
		1
		총 케셔터 수
		1
1	EPS/ATX12V 8 핀 (4+4) 케이브	치에를 당 케 Neu터	650mm(± 10mm)
		1
		총 케셔터 수
		1
2	PCIe 8 핀 (6+2) 케이들	치에를 당 케 Neu터	750mm(± 10mm)
		2
		총 케셔터 수
		4
3	SATA 케이들 (3 SATA)	치에를 당 케 Neu터	750mm(± 10mm)
		3
		총 케셔터 수
		9
2	주변 장치 케이블 (4 핀)	치에를 당 케 Neu터	750mm(± 10mm)
		4
		총 케셔터 수
		8
1	플로피 어댑터 (4 핀)	치에를 당 케 Neu터	100mm(± 5mm)
		1
		총 케셔터 수
		1

치수:150mm(너비)×86mm(높이)×160mm(길이)

포장 내용물

• Corsair RMx 시리즈 전원공급장치

• AC 전원 코드
  DC 모듈 케이든 세드
  • DC 모듈 케이블 보관 백

• 게이들 타이
  • Corsair 케이스 배지
  사용설명서

Corsair RM650x 전원 테이블

모델	RP80015	+3.3V	25A	130W
구로 브호	CP-9020091	+5V	25A
AC 장력 입력	100-240V	+12V	54A	648W
입력 전류	10A-5A	-12V	0.8A 9.6W
주파수	47~63Hz	+5Vsb	3A	15W
총 파워: 650W

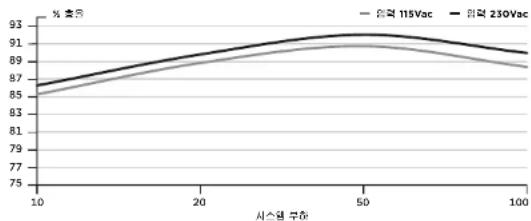

Corsair RM650x 전원공급장치 효율

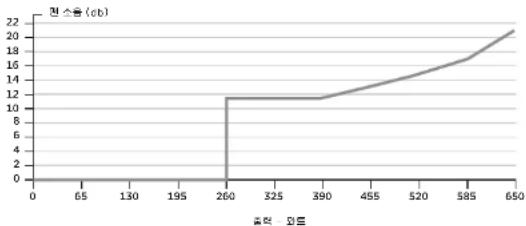

Corsair RM650x 전원공급장치 팬 소음 곡선

153154

Corsair RM650x DC 케이를 목록

수량 쇼영 총 길이
1	ATX 케이브 24 핀 (20+4)	치에를 당 커셔티	610mm(± 10mm)
		1
		총 케셔티 수
		1
1	EPS/ATX12V 8 핀 (4+4) 케이브	치에를 당 케셔티	650mm(± 10mm)
		1
		총 케셔티 수
		1
2	PCIe 8 핀 (6+2) 케이들	치에를 당 케셔티	750mm(± 10mm)
		2
		총 케셔티 수
		4
3	SATA 케이들 (3 SATA)	치에를 당 케셔티	750mm(± 10mm)
		3
		총 케셔티 수
		9
1	주변 장치 케이블 (4 핀)	치에를 당 케셔티	750mm(± 10mm)
		4
		총 케셔티 수
		4
1	플로피 어댑터 (4 핀)	치에를 당 케셔티	100mm(± 5mm)
		1
		총 케셔티 수
		1

RMx SERIES"

RM550x

치수:150mm(너비)×86mm(높이)×160mm(길이)

포장 내용물

• Corsair RMx 시리즈 전원공급장치

• AC 전원 코드
  DC 모듈 케이든 세드
  • DC 모듈 케이블 보관 백

• 게이들 타이
  • Corsair 케이스 배지
  사용설명서

Corsair RM550x 전원 테이블

모델	RP500M	+3.3V	25A	130W
구로 브호	CP-9020090	+5V	25A
AC 장력 입력	100-240V	+12V	45.8A	549.6W
입력 전류	10A-5A	-12V	0.8A 9.6W
주파수	47~63Hz	+5Vsb	3A	15W
총 파워: 550W

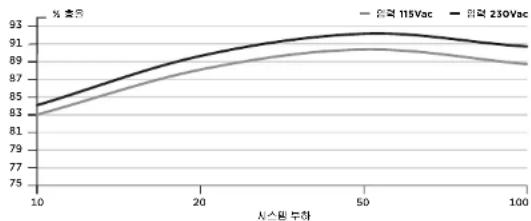

Corsair RM550x 전원공급장치 효율

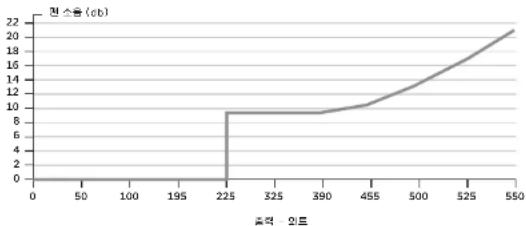

Corsair RM550x 전원공급장치 팬 소음 곡선

155156

Corsair RM550x DC 케이들 목록

수량 쇼영 총 길이
1	ATX 케이브 24 핀 (20+4)	치에를 당 커 Neu터	610mm(± 10mm)
		1
		총 케셔턴 수
		1
1	EPS/ATX12V 8 핀 (4+4) 케이브	치에를 당 커 Neu터	650mm(± 10mm)
		1
		총 케셔턴 수
		1
1	PCIe 8 핀 (6+2) 케이들	치에를 당 커 Neu터	750mm(± 10mm)
		2
		총 케셔턴 수
		2
2	SATA 케이들 (3 SATA)	치에를 당 커 Neu터	750mm(± 10mm)
		3
		총 케셔턴 수
		6
1	주변 장치 케이블 (4 핀)	치에를 당 커 Neu터	750mm(± 10mm)
		4
		총 케셔턴 수
		4
1	플로피 어댑터 (4 핀)	치에를 당 커 Neu터	100mm(± 5mm)
		1
		총 케셔턴 수
		1

기존 장치가 없는 경우 B단계로 건너 뛰십시오

1. UPS 또는 콘센트 및 기존 전원공급장치에서 AC 전원 코드를 뽑으십시오.
2. 비디오 카드, 마더보드 및 기타 주변장치에서 모든 전원 케이블을 뽑으십시오.
   3.새시 설명서의 지시 사항에 따라 기존의 전원공급장치를 제거합니다.
3. B단계로 이동합니다.

B단계: Corsair RMx Series 전원공급장치 설치

1. 전원공급장치의 AC 전원 케이틀을 아직 면결하지 마십시오.
2. 새시 설명서의 지시 사항에 따라 제공한 나사를 사용하여 전원공급장치를 설치합니다.
3. 24-핀 주선원 게이블에는 착탈식 4-핀이 장착되어 마디보드의 24-핀 또는 20-핀 소켓을 지원합니다.

A. 마더보드에 24-핀 소켓이 장착된 경우에는 24-핀 주전원 케이블로 전원공급장치와 마더보드를 직접 연결하십시오.

B. 마더보드에 20-핀 소켓이 상착된 경우에는 24-핀 커넥터에서 4-핀 케이블을 밴 후 20-핀 케이블을 마더보드의 20-핀 케이블에 연결하되 4-핀 커넥터에는 연결하지 마십시오.

4.8-핀 +12V (EPS12V) 케이블을 마더보드에 연결합니다.

A. 마더보드에 8-핀 +12V 소켓이 있는 경우에는 8-핀 케이블을 마더보드에 직접 연결합니다.

B. 마더보드에 4-핀 소켓이 있는 경우에는 4-핀을 8-핀 케이블에서 분리한 후 4-핀 케이블을 마더보드에 직접 연결합니다.

결고: 24-편 커넥터에서 분리되는 4-편은 "P4" 커넥터 또는 "+12V" 커넥터가 아닙니다. "P4" 커넥터 또는 "+12V" 키넥터 더신 4-편 키넥터를 사용하민 중대한 손상이 발생할 수 있습니다.

157158

1. 주변장치 케이블들을 연결한 후 PCI-Express 케이블을 연결하고 SATA 케이블을 연결합니다.

A. 주변장치 케이블을 하드 드라이브와 CD-ROM/DVD-ROM 전원 소켓에 연결합니다.

B. SATA 케이블을 SATA SSD 또는 하드드라이브의 전원 소켓에 연결합니다.

C. 필요한 경우 PCI-Express 비디오 카드의 전원 소켓을 PCI-Express 에 연결합니다.

D. 주변장치 케이블을 소형 4-핀 커넥티를 사용하는 모든 주변장치에 연결합니다.

E. 모든 케이블이 잘 연결되었는지 확인합니다. 사용되지 않은 모듈 케이블을 나중에 구성 요소를 추가할 경우를 위해 보관합니다.

1. AC 전원 코드를 전원공급장치에 연결한 후 스위치들 ON(켜짐) 위치("I" 표시)로 돌려서 disputes. 1

Zero(제로) RPM 모드

Zero(제로) RPM 모드에서는 저부하 및 충부하에서 맬이 꺼진 상태를 유지합니다. 이 기술은 PSU 내부의 다양한 온도와 출력 레벨을 이용해서 PSU 에 능등 냉각이 필요한 시기를 결정합니다. 세계 누르면 맬이 자동으로 쳐져서 소음 없이 필요한 냉각 기능을 수행합니다. 본인의 기기에 맞는 편 사양에 대해서는 해당 PSU 사양을 참조하십시오.

RMx SERIES"

중요 안전 정보

감전 위험!

1. 제조사의 모든 설명서 및 안전 경고사방에 따라 설치하십시오. 설명서 및 안전 경고사항을 떠르지 않는 경우 전원공급정치 또는 시스템이 손상될 수 있으며 심각한 부상이나 사망을 야기할 수 있습니다.
2. 전원공급장치에는 뉴은 전압이 존재합니다. 전원공급장치 게이스를 열거나 전원공급장치를 수리하려고 하지 마십시오. 전원공급장치에서 사용자가 수리할 수 있는 부품이 없습니다.

3.이 제품은 실내에서만 사용하도록 설계되었습니다.

1. 둘 근처 또는 고온 다승한 환경에서 전원공급장치를 사용하지 마십시오.

2. 라디에이터, 냉난방기 동풍 조절장치. 난로, 또는 열이 발생하는 기기 근처에 설치하지 마십시오.

3. 전원공급장치의 원기 그린이나 맨 그린 속에 묻건을 넣지 마십시오.

4. 이 전원공급장치와 함께 제공되는 케이블 및 커넥터를 개조하지 마십시오.

5. 이 전원공급장치에 모듈식 케이물이 사용되는 경우에는 제조사가 제공한 게이물만 사용하십시오. 다른 게이물은 호한되지 않으며 시스덤 및 전원공급장치가십각하게 손상될 수 있습니다.

6. 24면 주 전원 키넥터에는 발착시 4편 키넥터가 있습니다. 이 4-편 키넥터는 P4 또는 ATX 12V 커넥터가 마닙니다. 미 케이블을 마더보드의 P4 또는 ATX +12V 소켓에 감세로 꺼우지 마십시오.

7. 제조사의 설명서 및 이 안전 시치사항을 준수하지 않는 경우 모든 제품 보증사항이 즉시 무효화됩니다.

159160

RMx SERIES ^®

안전 및 기관 승인

기관 표준

FCC FCC 규성 제15부, 쿠레스 B

ICES ICES-003

CE EN 55022: 2010,

CISPR 22:2008, 둔리스 B

AS/NZS CISPR 22: 2009, 래리스 B

EN61000-3-2:2006+A1:2009+A2:2009,클래스

EN61000-3-3:2008

EN55024: 2010

IEC61000-4-2: 2008 ED.2.0

ROHS 2002/95/EC, 유해 도전 사용금지 규정

2002/96/EC,전기지나상비폐기규성

ROHS (중국) 중국 믿경 계39호, 전자제품에 의한 오염 규세에 관한 믿련
