RM650x - Alimentation PC CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Marque	Corsair
Modèle	RM650x
Type de produit	Alimentation PC ATX
Puissance totale	650 W
Certification d'efficacité	80 PLUS Gold
Tension d'entrée	100-240 V AC
Fréquence d'entrée	47-63 Hz
Courant d'entrée	10-5 A
Tension de sortie	+3.3 V @ 25 A, +5 V @ 25 A, +12 V @ 54 A, -12 V @ 0.8 A, +5 Vsb @ 3 A
Puissance combinée +3.3 V / +5 V	130 W
Puissance du rail +12 V	648 W (54 A)
Ventilateur	135 mm (estimation), Mode Zéro RPM à faible charge
Niveau sonore max	22 dB à pleine charge
Connecteurs modulaires	Oui, entièrement modulaire
Connecteurs fournis	1x ATX 24 broches (20+4), 1x EPS/ATX12V 8 broches (4+4), 2x PCIe 8 broches (6+2) (4 connecteurs), 3x SATA (9 connecteurs), 1x périphérique 4 broches (4 connecteurs), 1x adaptateur disquette
Longueur des câbles principaux	ATX: 610 mm, EPS: 650 mm, PCIe: 750 mm
Condensateurs	Japonais 105 °C
Protections	OVP, OCP, OTP, SCP
Dimensions (L x l x H)	150 x 86 x 160 mm (estimation)
Poids	Environ 1.6 kg (estimation)
Normes de sécurité	UL, CE, FCC, RCM, CCC, etc.
Garantie	7 ans (selon constructeur)

FOIRE AUX QUESTIONS - RM650x CORSAIR

Quelle est la puissance de l'alimentation Corsair RM650x ?

La puissance totale est de 650 W, avec un rail +12 V capable de délivrer jusqu'à 54 A (648 W). Les rails +3.3 V et +5 V combinés offrent 130 W.

Quels câbles sont fournis avec le RM650x ?

La boîte contient : 1 câble ATX 24 broches (20+4) de 610 mm, 1 câble EPS/ATX12V 8 broches (4+4) de 650 mm, 2 câbles PCIe 8 broches (6+2) de 750 mm (4 connecteurs au total), 3 câbles SATA (9 connecteurs), 1 câble périphérique 4 broches (4 connecteurs), 1 adaptateur disquette, le cordon d'alimentation, des attaches et un badge.

Comment fonctionne le mode Zéro RPM ?

Le mode Zéro RPM (ventilation zéro tour par minute) arrête le ventilateur lorsque la charge est faible ou modérée. Le ventilateur ne redémarre que si la température interne ou la puissance dépasse un certain seuil, assurant un fonctionnement silencieux dans les conditions normales.

Puis-je utiliser le RM650x avec une carte graphique puissante ?

Oui, grâce à ses 4 connecteurs PCIe 6+2 broches et son rail +12 V de 54 A, il peut alimenter la plupart des cartes graphiques haut de gamme, même les plus récentes nécessitant 2 connecteurs.

Que faire si ma carte mère a un connecteur 20 broches ?

Le câble ATX 24 broches est équipé d'une partie amovible à 4 broches. Pour une carte mère 20 broches, détachez cette partie et branchez le connecteur principal à 20 broches. Gardez la partie détachée de côté (ce n'est pas un connecteur P4).

Comment installer le RM650x dans mon boîtier ?

Suivez les étapes : 1) Débranchez l'ancienne alimentation. 2) Placez l'unité dans le boîtier et fixez-la avec les vis fournies. 3) Branchez les câbles modulaires (ATX, EPS, PCIe, SATA, périphériques) fermement. 4) Connectez le cordon secteur et mettez l'interrupteur en position I (marche).

Quelles protections sont intégrées ?

Le RM650x dispose de OVP (protection contre les surtensions), OCP (surintensité), OTP (surchauffe) et SCP (court-circuit). Ces protections coupent l'alimentation en cas de défaut pour protéger vos composants.

Le RM650x est-il compatible avec les normes de sécurité ?

Oui, il est certifié selon de nombreuses normes : UL, CE, FCC, RCM, CCC, etc. Il respecte la directive RoHS et WEEE.

Faut-il utiliser l'alimentation dans un endroit ventilé ?

Oui, installez-la dans un boîtier avec une bonne circulation d'air. Évitez de obstruer le ventilateur. Ne l'utilisez pas près de sources de chaleur, et ne l'ouvrez jamais car des hautes tensions sont présentes à l'intérieur.

Que faire si l'alimentation ne démarre pas ?

Vérifiez que l'interrupteur est sur I, le cordon secteur bien branché, et que tous les câbles sont correctement connectés. Testez avec une autre prise. Si rien ne fonctionne, contactez le support Corsair. N'essayez jamais de réparer vous-même.

MODE D'EMPLOI RM650x CORSAIR

Spécifications du produit

RM1000x....19

RM850x....21

RM750x....23

RM650x....25

RM550x....27

Installation....29

Garantie....31

Sécurité et approbations des agences....32

Félicitations pour l'achat de votre nouvelle alimentation ATX hautes performances Corsair RMx Series.

Particulièrement attrayantes, les alimentations Corsair RMx Series sont optimisées pour un fonctionnement silencieux, grâce à une conception de ventilateur personnalisée et à un mode de ventilation Zéro T/M. Une efficacité certifiée 80 PLUS Gold garantit un fonctionnement économique, tandis que des câbles noirs entièrement modulaires autorisent des assemblages nets et rapides. Les condensateurs 105 °C 100 % japonais constituent un excellent choix pour des PC hautes performances pour lesquels la fiabilité est essentielle.

Sécurité et protection

• Protection contre la surtension, OVP (Over-Voltage Protection) La conformité à la spécification ATX requiert une protection contre les surtensions au niveau des sorties CC 12,5 et 3,3 V. Cette protection coupe l'alimentation lorsque les sorties CC dépassent un seuil établi et déterminé par le constructeur de l'alimentation. Les niveaux de tension minimum requis pour la conformité sont de 13,4 V pour le ou les rails +12 V, 5,74 V pour le rail +5 V, et 3,76 V pour le rail 3,3 V.
• Protection contre la surintensité, OCP (Over-Current Protection) Les rails 3,3, 5 et 12 V des alimentations RMx Series disposent d'une protection contre la surintensité (OCP). Cette protection garantit que la sortie en tension des rails CC s'inscrit dans les limites d'une exploitation sûre.
• Protection contre la surchauffe, OTP (Over-Temperature Protection) La protection contre la surchauffe (OTP) garantit que l'alimentation s'arrête lorsque sa température interne atteint un seuil défini. Cette situation résulte généralement d'une surcharge électrique interne ou de la défaillance du ventilateur.
• Protection contre les courts-circuits, SCP (Short-Circuit Protection) Un court-circuit se définit par toute impédance de sortie inférieure à 0,1 ohm. Entre autres opérations, la fonction SCP s'assure que l'alimentation s'arrête si les rails 3,3, 5 et 12 V entrent en court-circuit les uns avec les autres ou avec la masse. La fonction SCP garantit également qu'en cas de court-circuit, l'unité ainsi que les composants de votre PC ne subissent aucun dommage.

RMx SERIES"

RM1000x

Contenu de l'emballage

• Unité d'alimentation Corsair RMx Series
  • Cordon d'alimentation C.A.
• Jeu de câbles modulaire C.C.

• Sac de stockage des câbles modulaires C.C.

• Attaches de câble

• Badge de boîtier Corsair
  • Manuel de l'utilisateur

Tableau de puissance de l'alimentation Corsair RM1000x

Modèle	RPS0018	+3,3V	25A	150W
Référence pièce	CP-9020094	+5V	25A
Entrée CA nominale	100-240V	+12V	83.3A	1000W
Courant en entrée	13A-6.5A	-12V	0.8A	9.6W
Fréquence	47°65Hz	+5Vsb	3A	15W

Puissance totale: 1000W

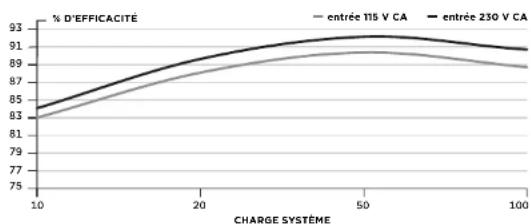

Efficacité de l'allimentation Corsair RM1000x

Courbe de bruit du ventilateur de l'alimentation Corsair RM1000x

1920

Liste des câbles C.C. Corsair RM1000x

Qté Description
1	Câble ATX 24 broches (20+4)	Connecteurs par câble
		1
		Total des connecteurs
		1
2	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble
		1
		Total des connecteurs
		2
4	Câble PCIe 8 broches (6+2)	Connecteurs par câble
		2
		Total des connecteurs
		8
1	Câble SATA (3 SATA)	Connecteurs par câble	---
		3
		Total des connecteurs
		3
2	Câble SATA (4 SATA)	Connecteurs par câble
		4
		Total des connecteurs
		8
3	Câble périphérique (4 broches)	Connecteurs par câble
		4
		Total des connecteurs
		12
1	Adaptateur lecteur de disquettes (4 broches)	Connecteurs par câble
		1
		Total des connecteurs
		1

RMx SERIES"

RM850x

Contenu de l'emballage

• Unité d'alimentation Corsair RMx Series
• Cordon d'alimentation C.A.
• Jeu de câbles modulaire C.C.
• 5ac de stockage des câbles modulaires C.C.

• Attaches de câble
  • Badge de boîtier Corsair
  • Manuel de l'utilisateur

Tableau de puissance de l'alimentation Corsair RM850x

Modèle	RPS0017	+3.3V	25A	150W
Référence pièce	CP-9020093	+5V	25A
Entrée CA nominale	100-240V	+12V	70.8A	850W
Courant en entrée	12A-6A	-12V	0.8A	9.6W
Fréquence	47°63Hz	+5Vsb	3A	15W

Puissance totale: 850W

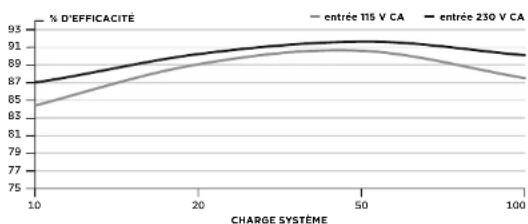

Efficacité de l'alimentation Corsair RM850x

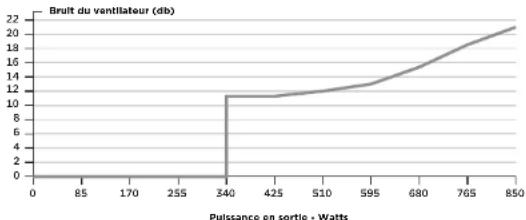

Courbe de bruit du ventilateur de l'alimentation Corsair RM850x

2122

Liste des câbles C.C. Corsair RM850x

Qté Description
1	Câble ATX 24 broches (20+4)	Connecteurs par câble
		1
		Total des connecteurs
		1
2	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble
		1
		Total des connecteurs
		2
3	Câble PCIe 8 broches (6+2)	Connecteurs par câble
		2
		Total des connecteurs
		6
2	Câble SATA (3 SATA)	Connecteurs par câble
		3
		Total des connecteurs
		6
1	Câble SATA (4 SATA)	Connecteurs par câble
		4
		Total des connecteurs
		4
2	Câble périphérique (4 broches)	Connecteurs par câble
		4
		Total des connecteurs
		8
1	Adaptateur lecteur de disquettes (4 broches)	Connecteurs par câble
		1
		Total des connecteurs
		1

RMx SERIES"

RM750x

Contenu de l'emballage

• Unité d'alimentation Corsair RMx Series
• Cordon d'alimentation C.A.
- Jeu de câbles modulaire C.C.
• 5ac de stockage des câbles modulaires C.C.

• Attaches de câble
  • Badge de boîtier Corsair
  • Manuel de l'utilisateur

Tableau de puissance de l'alimentation Corsair RM750x

Modèle	RPS0016	+3.3V	25A	150W
Référence pièce	CP-9020092	+5V	25A
Entrée CA nominale	100-240V	+12V	62.5A	750W
Courant en entrée	10A-5A	-12V	0.8A	9.6W
Fréquence	47°63Hz	+5Vsb	3A	15W

Puissance totale: 750W

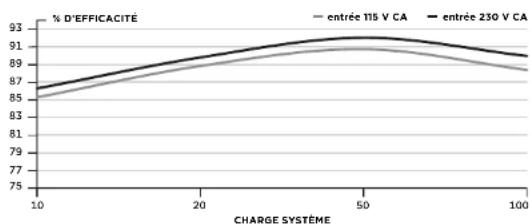

Efficacité de l'alimentation Corsair RM750x

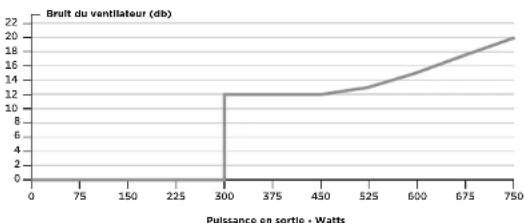

Courbe de bruit du ventilateur de l'alimentation Corsair RM750x

2324

Liste des câbles C.C. Corsair RM750x

Qté Description			Longueur totale
1	Câble ATX 24 broches (20+4)	Connecteurs par câble	610mm(±10mm)
		1
		Total des connecteurs
		1
1	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble	650mm(±10mm)
		1
		Total des connecteurs
		1
2	Câble PCIe 8 broches (6+2)	Connecteurs par câble	750mm(±10mm)
		2
		Total des connecteurs
		4
3	Câble SATA (3 SATA)	Connecteurs par câble	750mm(±10mm)
		3
		Total des connecteurs
		9
2	Câble périphérique (4 broches)	Connecteurs par câble	750mm(±10mm)
		4
		Total des connecteurs
		8
1	Adaptateur lecteur de disquettes (4 broches)	Connecteurs par câble	101mm(±5mm)
		1
		Total des connecteurs
		1

Contenu de l'emballage

• Unité d'alimentation Corsair RMx Series
• Cordon d'alimentation C.A.
• Jeu de câbles modulaire C.C.
• 5ac de stockage des câbles modulaires C.C.

• Attaches de câble
  • Badge de boîtier Corsair
  • Manuel de l'utilisateur

Tableau de puissance de l'alimentation Corsair RM650x

Modèle	RPS001S	+3,3V	25A	130W
Référence pièce	CP-902009I	+5V	25A
Entrée CA nominale	100-240V	+12V	54A	648W
Courant en entrée	10A-5A	-12V	0.8A	9.6W
Fréquence	47°63Hz	+5Vsb	3A	15W

Puissance totale: 650W

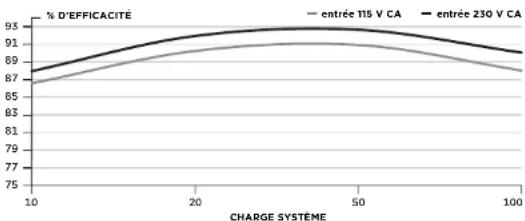

Efficacité de l'alimentation Corsair RM650x

Courbe de bruit du ventilateur de l'alimentation Corsair RM650x

2526

Liste des câbles C.C. Corsair RM650x

Qté Description			Longueur totale
1	Câble ATX 24 broches (20+4)	Connecteurs par câble	610mm(±10mm)
		1
		Total des connecteurs
		1
1	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble	650mm(±10mm)
		1
		Total des connecteurs
		1
2	Câble PCIe 8 broches (6+2)	Connecteurs par câble	750mm(±10mm)
		2
		Total des connecteurs
		4
3	Câble SATA (3 SATA)	Connecteurs par câble	750mm(±10mm)
		3
		Total des connecteurs
		9
1	Câble périphérique (4 broches)	Connecteurs par câble	750mm(±10mm)
		4
		Total des connecteurs
		4
1	Adaptateur lecteur de disquettes (4 broches)	Connecteurs par câble	101mm(±5mm)
		1
		Total des connecteurs
		1

Contenu de l'emballage

• Unité d'alimentation Corsair RMx Series
• Cordon d'alimentation C.A.
• Jeu de câbles modulaire C.C.
• 5ac de stockage des câbles modulaires C.C.

• Attaches de câble
  • Badge de boîtier Corsair
  • Manuel de l'utilisateur

Tableau de puissance de l'alimentation Corsair RM550x

Modèle	RPS001H	+3,3V	25A	130W
Référence pièce	CP-9020090	+5V	25A
Entrée CA nominale	100-240V	+12V	45,8A	549,6W
Courant en entrée	10A-5A	-12V	0,8A	9,6W
Fréquence	47°63Hz	+5Vsb	3A	15W

Puissance totale: 550W

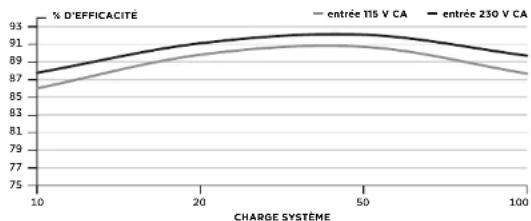

Efficacité de l'alimentation Corsair RM550x

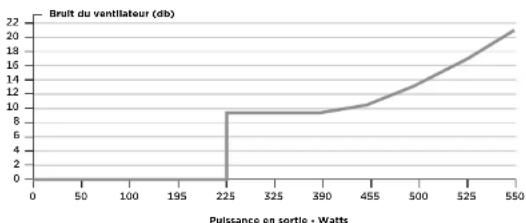

Courbe de bruit du ventilateur de l'alimentation Corsair RM550x

2728

Liste des câbles C.C. Corsair RM550x

Qté Description			Longueur totale
1	Câble ATX 24 broches (20+4)	Connecteurs par câble	610mm(±10mm)
		1
		Total des connecteurs
		1
1	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble	650mm(±10mm)
		1
		Total des connecteurs
		1
1	Câble PCIe 8 broches (6+2)	Connecteurs par câble	750mm(±10mm)
		2
		Total des connecteurs
		2
2	Câble SATA (3 SATA)	Connecteurs par câble	750mm(±10mm)
		3
		Total des connecteurs
		6
1	Câble périphérique (4 broches)	Connecteurs par câble	750mm(±10mm)
		4
		Total des connecteurs
		4
1	Adaptateur lecteur de disquettes (4 broches)	Connecteurs par câble	101mm(±5mm)
		1
		Total des connecteurs
		1

A solid blue horizontal line on a dark background (no text or symbols)

RMx SERIES"

RMx SERIES ^®

Installation de votre NOUVELLE alimentation RMx Series

Étape A : retrait de l'alimentation existante

Si vous assemblez un nouveau système, passez directement à l'étape B.

1. Déconnectez le cordon d'alimentation C.A. de la prise murale ou de votre onduleur, puis de toute unité d'alimentation présente.
2. Déconnectez tous les câbles d'alimentation de vos périphériques (carte vidéo, carte mère, etc.).
3. Suivez les instructions du manuel de votre châssis et désinstallez votre alimentation existante.
4. Passez à l'étape B.

Étape B : installation de l'alimentation Corsair RMx Series

1. Assurez-vous que le câble d'alimentation C.A. de l'unité est déconnecté.
2. Suivez les instructions du manuel de votre châssis et installez l'alimentation au moyen des vis fournies.
3. Le câble d'alimentation principal à 24 broches dispose d'un mécanisme à 4 broches amovible qui permet d'accepter une prise 20 ou 24 broches côté carte mère.

A. Si la prise de votre carte mère dispose de 24 broches, vous pouvez raccorder le câble d'alimentation principal à 24 broches de l'unité d'alimentation directement à votre carte mère.
B. Si la prise de votre carte mère dispose de 20 broches, vous devez retirer le câble à 4 broches du connecteur à 24 broches, puis raccorder le câble à 20 broches à votre carte mère (sans utiliser le connecteur à 4 broches).

1. Raccordez le câble +12 V (EP512V) à 8 broches à la carte mère.

A. Si votre carte mère dispose d'un connecteur +12 V à 8 broches, raccordez le câble à 8 broches directement à celle-ci.
B. Si votre carte mère dispose d'un connecteur à 4 broches, détachez le module à 4 broches du câble à 8 broches, puis raccordez directement le câble à 4 broches ainsi obtenu à la carte mère.

2930

AVERTISSEMENT: : Le module amovible à 4 broches du connecteur 24 broches principal n'est pas un connecteur P4 ou +12 V. Des dommages importants peuvent résulter de son utilisation en lieu et place d'un connecteur P4 ou +12 V.

1. Raccordez les câbles des périphériques, les câbles PCI-Express et les câbles SATA.

A. Raccordez les câbles des périphériques aux prises d'alimentation de vos disques durs et lecteurs de CD-ROM/DVD-ROM.
B. Raccordez les câbles SATA aux prises d'alimentation de vos disques mécaniques et SSD SATA.
C. Raccordez les câbles PCI-Express aux prises d'alimentation de vos cartes vidéo PCI-Express (le cas échéant).
D. Raccordez les câbles de périphérique aux éventuels périphériques requérant un petit connecteur à 4 brochos.

E. Assurez-vous que tous les câbles sont fermement raccordés. Veillez à conserver tout câble modulaire inutilisé pour un éventuel ajout de composants ultérieur.

1. Raccordez le cordon d'alimentation CA à l'unité d'alimentation et mettez cello-ci sous tension en poussant le commutateur en position MARCHE (marqué d'un I).

Mode Zéro T/M

Le mode Zéro T/M (zéro tour par minute) permet de mettre le ventilateur à l'arrêt pendant une exploitation en charge faible à moyenne. Cette technologie fait appel à différentes valeurs de température internes à l'alimentation et au niveau de puissance de sortie pour déterminer si un refroidissement actif de l'alimentation est nécessaire. Et lorsque l'unité est fortement sollicitée, le ventilateur se met en marche afin de garantir qu'il produit le refroidissement nécessaire, sans aucun bruit supplémentaire. Si votre unité présente un profil de ventilateur spécifique, veuillez vous reporter à la section des spécifications de cette alimentation.

RMx SERIES"

Informations de sécurité importantes

ATTENTION ! RISQUE DE CHOC ÉLECTRIQUE !

1. Procédez à l'installation conformément à toutes les instructions du fabricant et à tous les avertissements de sécurité. Le non-respect de cette condition pourrait conduire à l'endommagement de votre alimentation ou de votre système, et pourrait engendrer des blessures graves, voire le décès de l'utilisateur.
2. L'alimentation est le siège de hautes tensions. N'ouvrez pas le boîtier de l'alimentation et ne tentez pas de la réparer ; il ne contient aucun composant sur lequel l'utilisateur peut intervenir.
3. Ce produit est conçu pour un usage en intérieur uniquement.
4. Raccordez le câble +12 V (EPS12V) à huit broches à la carte mère.
5. N'installez pas l'alimentation à proximité de sources de chaleur, tels que radiateurs, registres thermiques, poêles, ou autres appareils qui produisent de la chaleur.
6. N'insérez aucun objet à travers l'ouverture à grille du ventilateur ou l'évacuation de l'alimentation.
7. Ne modifiez pas les câbles et/ou les connecteurs intégrés à cette alimentation.
8. Si cette alimentation utilise des câbles modulaires, utilisez uniquement les câbles fournis par le fabricant. Les autres câbles peuvent se révéler incompatibles et infliger des dommages importants à votre système et à votre alimentation.
9. Le connecteur d'alimentation à 24 broches principal dispose d'un connecteur à 4 broches amovible. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12 V. Ne forcez pas l'insertion de ce câble dans la prise P4 ou ATX +12 V de la carte mère.
10. Le non-respect de toute instruction du fabricant et/ou d'une de ces instructions de sécurité entraînera l'annulation immédiate de toute garantie

3132

Sécurité et approbation des agences

Agence Norme

FCC Règles FCC, Partie 15, Classe B

ICES ICES-003

CE EN 55022 : 2010, Classe B CISPR 22 : 2008, Classe B A5/NZS CISPR 22 : 2009, Classe B EN61000-3-2 : 2006 + A1 : 2009+A2 : 2009, Classe D EN61000-3-3 : 2008 EN55024: 2010 IEC61000-4-2: 2008 ED.2.0 IEC61000-4-3: 2010 ED.3.2 IEC61000-4-4: 2012 ED.3.0 IEC61000-4-5: 2005 ED.2.0 IEC61000-4-6: 2008 ED.3.0 IEC61000-4-8: 2009 ED.2.0 IEC61000-4-11: 2004 ED.2.0
C TUV-US(États-Unis) UL 60950-1:2007
RCM A5/NZS 4417,AS/NZS CISPR22 TUV EN 60950-1: 2005+A11+A1+A12+A2 CB IEC 60950-1: 2005+A1+A2
CCC GB4943.1-2011 GB9254-2008 GB17625.1-2003 CNS13/138
CU TR R IEC 60950-1-2005 R 51318.22-99 R 51318.24-99 R 51317.3.2-2005 R 51317.3.3-99
ROHS 2002/95/EC, Directive de restriction sur l'usage de certaines substances dangereuses WEEE 2002/96/EC, Directive sur la mise au rebut des équipements électriques et électronique
ROHS (China) China Order No.39, Administration du contrôle de la pollution engendrée par les produits informatiques et électroniques KC K60950-1, K00022, K00024 BSMI CNS14336, CNS13438

RMx SERIES"

RMx SERIES ^®
