Notice CORSAIR RM850e - page 74
74 / 86
マニュアルを見る : Français FR Deutsch DE Español ES 日本語 JA Polski PL Português PT 中文 ZH
言語を選び、メールアドレスを入力してください。専用に翻訳した版をお送りします。

ユーザーの質問 RM850e CORSAIR

0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。

この機器について新しい質問をする

メールはプライベートのままです：誰かがあなたの質問に答えた場合にのみ通知するために使用されます。

まだ質問はありません。最初の質問者になりましょう。

デバイスの取扱説明書をダウンロード PC電源 無料でPDF形式で！マニュアルを見つける RM850e - CORSAIR 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 RM850e ブランド CORSAIR.

使用説明書 RM850e CORSAIR

PUISSANCE TOTALE: 1000W

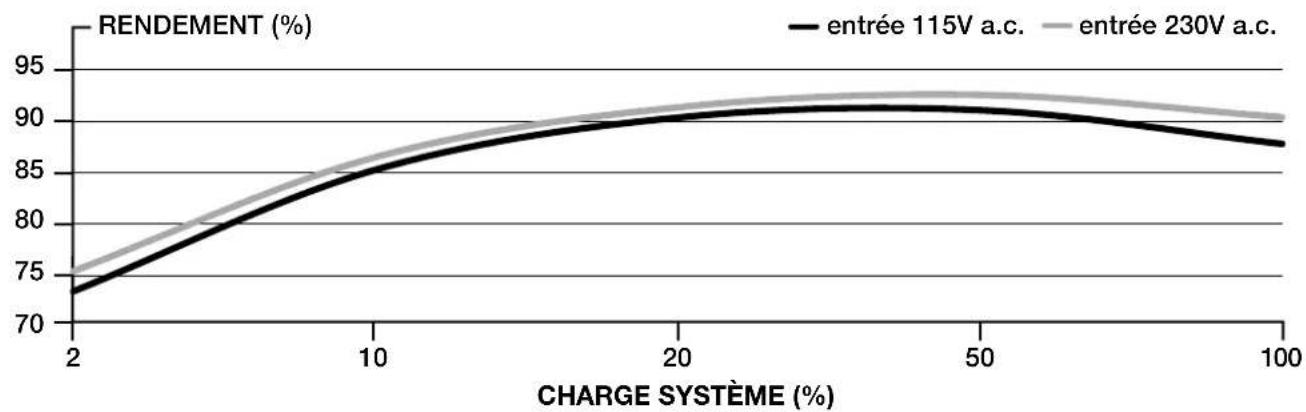

EFFICACITÉ DE L'ALIMENTATION CORSAIR RM1000e
CORSAIR RM850e - 1

line | CHARGE SYSTÈME (%) | RENDEMENT (%) - entrée 115V a.c. | RENDEMENT (%) - entrée 230V a.c. | | ------------------ | -------------------------------- | -------------------------------- | | 2 | 73 | 75 | | 10 | 85 | 87 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 88 | 90 |

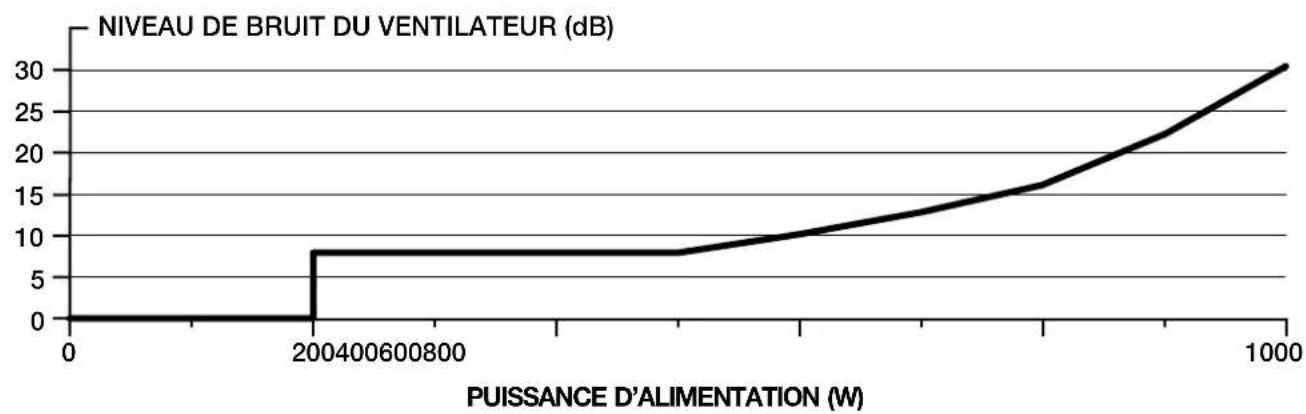

COURBE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR RM1000e
CORSAIR RM850e - 2

line | PUISSANCE D'ALIMENTATION (W) | NIVEAU DE BRUIT DU VENTILATEUR (dB) | | ---------------------------- | ----------------------------------- | | 0 | 0 | | 2004 | 8 | | 1000 | 30 |

INFORMATIONS SUR LES CÂBLES CORSAIR RMe SERIES

DESCRIPTION QTÉ
CONNECTEURSLONGUEUR TOTALE750W850W1000W
Câble ATX (24 broches)CORSAIR RM850e - 3610mm ± 10mm 1 1 1
Câble EPS/ATX12V (8 broches) (4+4)CORSAIR RM850e - 4650mm ± 10mm 2 2 2
Câble 12VHPWR (12+4) brochesCORSAIR RM850e - 5650mm ± 10mm 1 1 1
Câble PCIe (8 broches) (6+2)CORSAIR RM850e - 6750mm ± 10mm 1 1 2
Câble PCIe (8 broches) (6+2)CORSAIR RM850e - 7600mm ± 10mm 1 1 2
Câble SATA (3 SATA)CORSAIR RM850e - 8700mm ± 10mm 1 1 1
Câble SATA (4 SATA)CORSAIR RM850e - 9800mm ± 10mm 1 1 1
Câble périphérique (4 PATA)CORSAIR RM850e - 10750mm ± 10mm 1 1 1

INSTALLATION DE VOTRE NOUVELLE ALIMENTATION RMe SERIES

ÉTAPE 1: RETRAIT DU BLOC D'ALIMENTATION EXISTANT

CORSAIR RM750e 电源规格表最大负载最大输出
型号RPS0177 +3.3V 20A110W
部件号75-005409 +5V 20A
频率47 - 63Hz +12V 62.5A 750W
输入电流10 - 5A+5Vsb3A15W
额定交流输入100 - 240V a.c.
总功率: 750W

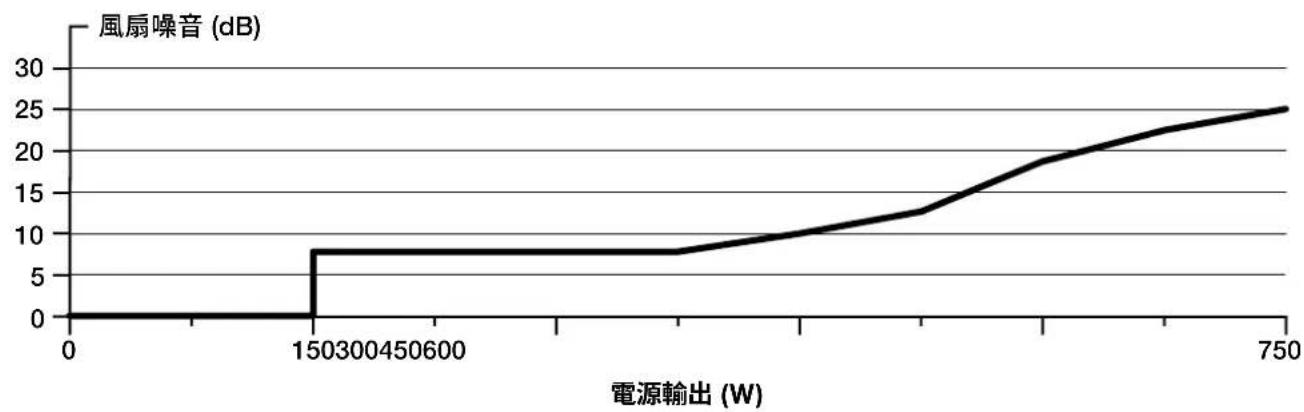

CORSAIR RM750e 電源風扇噪音曲線
CORSAIR RM850e - ÉTAPE 1: RETRAIT DU BLOC D'ALIMENTATION EXISTANT - 1

line | 電源輸出 (W) | 風扇噪音 (dB) | | ------------ | ------------- | | 0 | 0 | | 150300 | 8 | | 750 | 25 |

RM850e 隨附硬體和規格

尺寸: 140mm (長) × 150mm (寬) × 86mm (高)

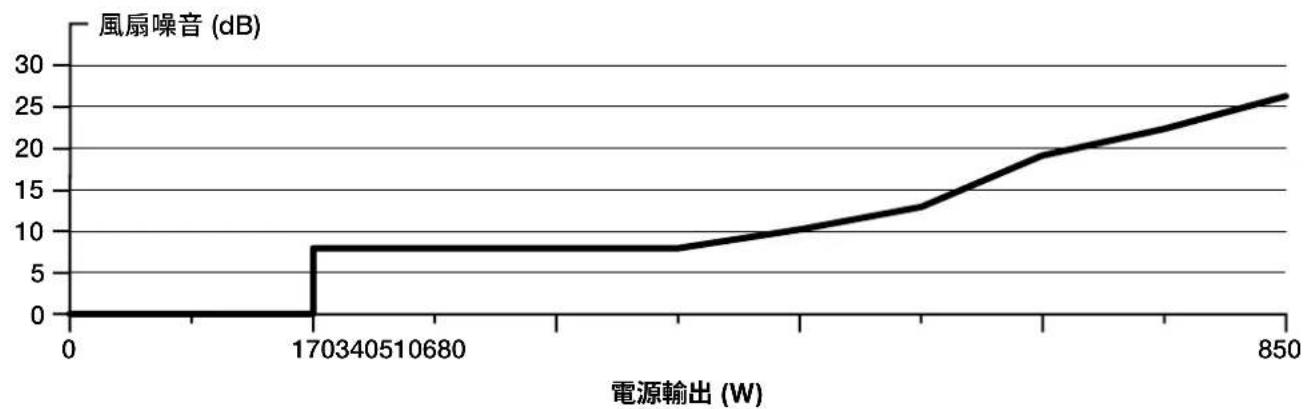

CORSAIR RM850e 電源風扇噪音曲線
CORSAIR RM850e - RM850e 隨附硬體和規格 - 1

line | 電源輸出 (W) | 風扇噪音 (dB) | | ------------ | ------------- | | 0 | 0 | | 170340510680 | 8 | | 850 | 26 |

RM1000e 隨附硬體和規格

尺寸: 140mm (長) × 150mm (寬) × 86mm (高)

說明 數量
連接器 總長750W 850W 1000W
ATX 繫線 (24 接腳)CORSAIR RM850e - RM1000e 隨附硬體和規格 - 1610mm ± 10mm 1 1 1
EPS/ATX12V 繫線 8 接腳 (4+4)CORSAIR RM850e - RM1000e 隨附硬體和規格 - 2650mm ± 10mm 2 2 2
12VHPWR 繫線 (12+4) 接腳CORSAIR RM850e - RM1000e 隨附硬體和規格 - 3650mm ± 10mm 1 1 1
PCIe 繫線 8 接腳 (6+2)CORSAIR RM850e - RM1000e 隨附硬體和規格 - 4750mm ± 10mm 1 1 2
PCIe 繫線 8 接腳 (分為 6+2)CORSAIR RM850e - RM1000e 隨附硬體和規格 - 5600mm ± 10mm 1 1 2
SATA 繫線 (3 SATA)CORSAIR RM850e - RM1000e 隨附硬體和規格 - 6700mm ± 10mm 1 1 1
SATA 繫線 (4 SATA)CORSAIR RM850e - RM1000e 隨附硬體和規格 - 7800mm ± 10mm 1 1 1
週邊設備纜線 (4 PATA)CORSAIR RM850e - RM1000e 隨附硬體和規格 - 8750mm ± 10mm 1 1 1

安裝全新 RMe 系列電源

步驟1:卸下現有的PSU

CORSAIR RMe シリーズ ATX 電源をご購入いただき、ありがとうございます!

CORSAIR RMe シリーズの完全モジュール式 ATX 3.0 電源は、システムに信頼性の高い 80 PLUS Gold の効率的な電力を供給します。

安全機能と保護回路

- 過電圧保護 (OVP)

ATX 仕様に基づき、12V、5V および 3.3V の DC 出力には過電圧保護 (OVP) 回路が設けられています。OVP は、電源メーカーが定めた定格 DC 出力を超える電圧が流れた場合に電源ユニットを遮断します。

- 過電流保護 (OCP)

3.3V、5V および 12V の各レールに OCP 回路が設けられています。OCP は、DC 出力電圧を安全動作の範囲内に制御することを目的としています。

- 過熱保護 (OTP)

OTP は、内部温度が一定のレベルに達したときに PSU を遮断します。通常、内部電流過負荷またはファンの故障が原因で作動します。

- ショート保護 (SCP)

ショート状態は、0.1 オーム未満の出力インピーダンスとして定義されています。3.3V、5V および 12V の各レールが他のレールやアース線とショートした際に電源を遮断する役目は主に SCP が担っています。また、電源ユニットや PC 部品をショートによる損傷から保護します。

- 過電力保護 (OPP)

過電力保護は、電源出力が定格出力の115%から135%の間にある場合にPSUを遮断します。

- 突発故障保護

電源ユニットには、炎や過剰な煙、黒焦げになった PCB、ヒューズが溶解した PCB コンダクター、異音、溶融材料の放出などのあらゆる突発故障による損害を防ぐために安全に遮断する保護回路が備えられている必要があります。

RM750e 同梱ハードウェアと仕様

同梱物: 電源、AC ケーブル、DC ケーブル、ケーブルタイ、取り付けねじ、安全ガイド

CORSAIR RM750e 電源表 最大負荷 最大出力
モデルRPS0177 +3.3V 20A110W
部品番号75-005409 +5V 20A
周波数47 - 63Hz +12V 62.5A 750W
入力電流10 - 5A+5Vsb3A15W
AC 入力定格100 - 240V a.c.
合計出力: 750W

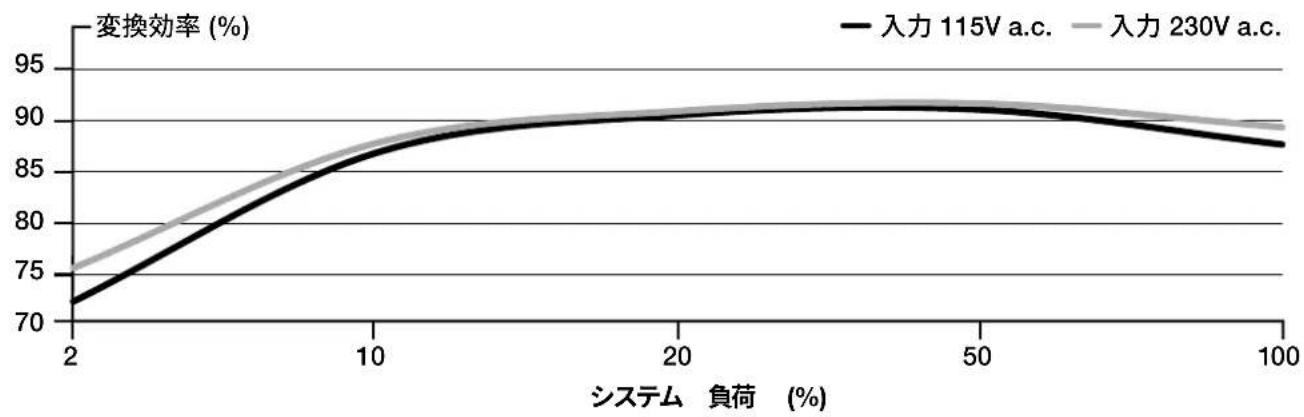

CORSAIR RM750e 電源効率
CORSAIR RM850e - RM750e 同梱ハードウェアと仕様 - 1

line | システム 負荷 (%) | 入力 115V a.c. | 入力 230V a.c. | | ---------------- | -------------- | -------------- | | 2 | 72 | 75 | | 10 | 86 | 88 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 87 | 89 |

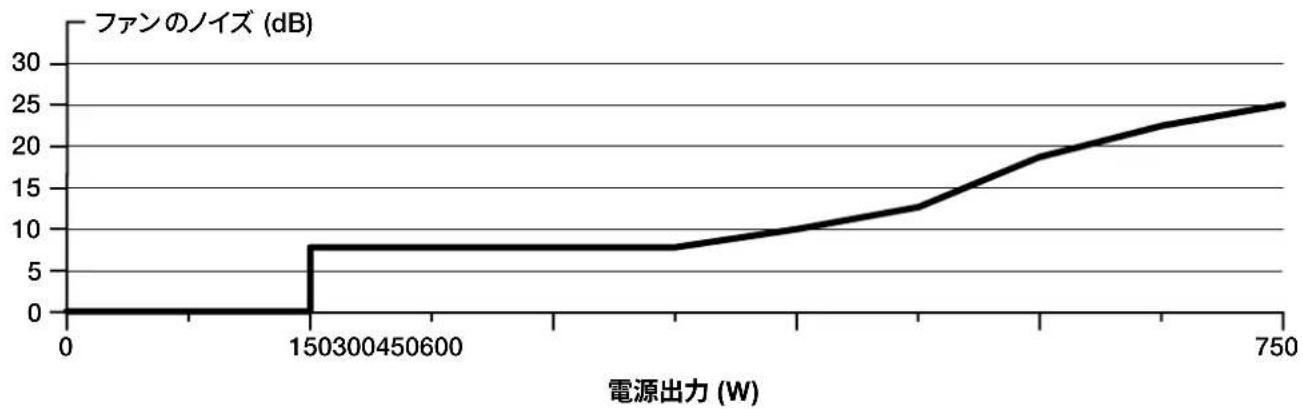

CORSAIR RM750e 内蔵電源ファンのノイズ曲線
CORSAIR RM850e - RM750e 同梱ハードウェアと仕様 - 2

line | 電源出力 (W) | ファンのノイズ (dB) | | ------------ | ---------------- | | 0 | 0 | | 150300 | 8 | | 750 | 25 |

RM850e 同梱ハードウェアと仕様

同梱物：電源、AC ケーブル、DC ケーブル、ケーブルタイ、取り付けねじ、安全ガイド

CORSAIR RM850e 電源表 最大負荷 最大出力
モデルRPS0178 +3.3V 20A150W
部品番号75-005410 +5V 20A
周波数47 - 63Hz+12V70.8A850W
入力電流10 - 5A+5Vsb3A15W
AC 入力定格100 - 240V a.c.
合計出力: 850W

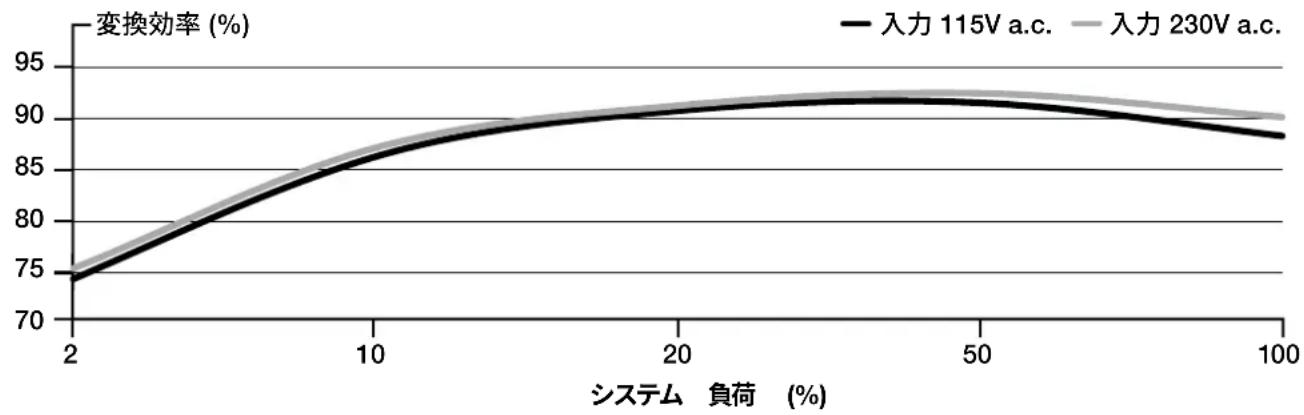

CORSAIR RM850e 電源効率
CORSAIR RM850e - RM850e 同梱ハードウェアと仕様 - 1

line | システム 負荷 (%) | 入力 115V a.c. | 入力 230V a.c. | | ---------------- | -------------- | -------------- | | 2 | 74 | 75 | | 10 | 85 | 86 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 88 | 90 |

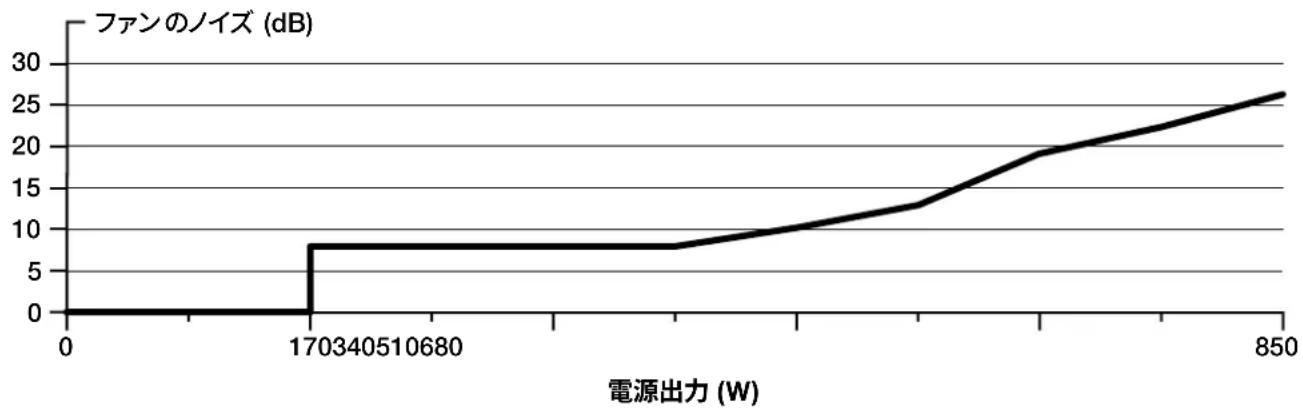

CORSAIR RM850e 内蔵電源ファンのノイズ曲線
CORSAIR RM850e - RM850e 同梱ハードウェアと仕様 - 2

line | 電源出力 (W) | ファンのノイズ (dB) | | ------------ | ---------------- | | 0 | 0 | | 170340510680 | 8 | | 850 | 26 |

RM1000e 同梱ハードウェアと仕様

同梱物: 電源、AC ケーブル、DC ケーブル、ケーブルタイ、取り付けねじ、安全ガイド

CORSAIR RM1000e 電源表 最大負荷 最大出力
モデルRPS0179 +3.3V 20A150W
部品番号75-005411 +5V 20A
周波数47 - 63Hz+12V83.3A1000W
入力電流12 - 6A+5Vsb3A15W
AC 入力定格100 - 240V a.c.
合計出力: 1000W

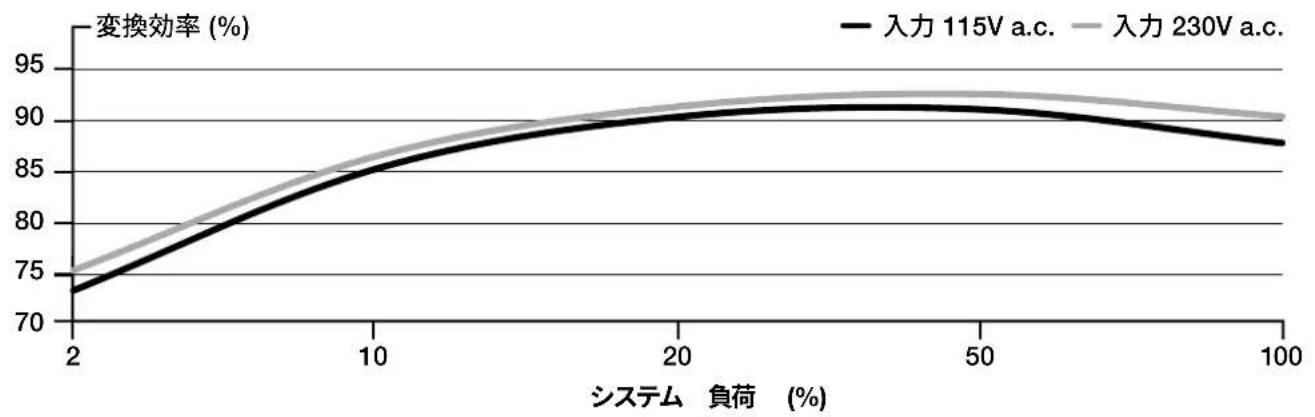

CORSAIR RM1000e 電源効率
CORSAIR RM850e - RM1000e 同梱ハードウェアと仕様 - 1

line | システム 負荷 (%) | 入力 115V a.c. | 入力 230V a.c. | | ---------------- | -------------- | -------------- | | 2 | 73 | 75 | | 10 | 85 | 87 | | 20 | 90 | 91 | | 50 | 91 | 92 | | 100 | 88 | 90 |

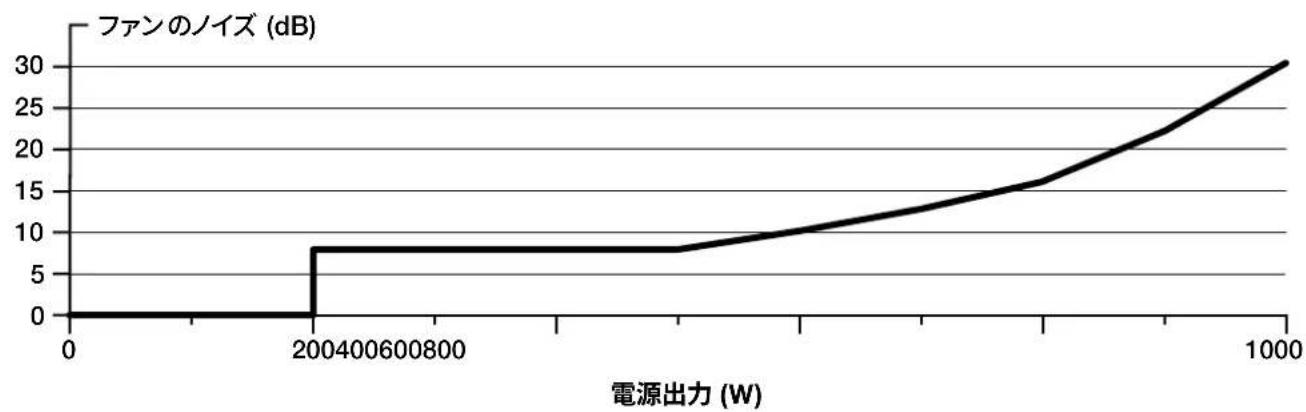

CORSAIR RM1000e 内蔵電源ファンのノイズ曲線
CORSAIR RM850e - RM1000e 同梱ハードウェアと仕様 - 2

line | 電源出力 (W) | ファンのノイズ (dB) | | ------------ | ---------------- | | 0 | 0 | | 200400600800 | 8 | | 1000 | 30 |

CORSAIR RMe シリーズ ケーブル情報

説明 数量
コネクタ 全長750W 850W 1000W
ATX ケーブル (24 ピン)CORSAIR RM850e - RM1000e 同梱ハードウェアと仕様 - 3610mm ± 10mm 1 1 1
EPS/ATX12V ケーブル (8 ピン) (4+4)CORSAIR RM850e - RM1000e 同梱ハードウェアと仕様 - 4650mm ± 10mm 2 2 2
12VHPWR ケーブル (12+4) ピンCORSAIR RM850e - RM1000e 同梱ハードウェアと仕様 - 5650mm ± 10mm 1 1 1
PCIe ケーブル (8 ピン) (6+2)CORSAIR RM850e - RM1000e 同梱ハードウェアと仕様 - 6750mm ± 10mm 1 1 2
PCIe ケーブル (8 ピン) (6+2 スプリット)CORSAIR RM850e - RM1000e 同梱ハードウェアと仕様 - 7600mm ± 10mm 1 1 2
SATA ケーブル (3 SATA)CORSAIR RM850e - RM1000e 同梱ハードウェアと仕様 - 8700mm ± 10mm 1 1 1
SATA ケーブル (4 SATA)CORSAIR RM850e - RM1000e 同梱ハードウェアと仕様 - 9800mm ± 10mm 1 1 1
ペリフェラルケーブル (4 PATA)CORSAIR RM850e - RM1000e 同梱ハードウェアと仕様 - 10750mm ± 10mm 1 1 1

新しい RMe シリーズ電源の取り付け

ステップ1: 既存の電源ユニットの取り 外し

警告！適切に機能するように、お使いのケーブルが同じ種類の CORSAIR 純正ケーブル出ない場合は、新しい電源ユニットに付属している DC ケーブルだけを使用してください。既存のケーブルの種類を、ケーブルの使用前に確認してください。

新しくシステムを構築する場合は、ステップ2に進んでください：

  1. コンセントまたは UPS（無停電電源装置）、および既存の電源ユニットから AC 電源ケーブルを抜きます。
  2. ビデオカード、マザーボードおよびその他の周辺機器からすべての電源ケーブルを取り外します。
  3. PC ケースの取扱説明書に従って既存の電源ユニットを取り外します。
  4. ステップ 2 に進みます。

ステップ2: 新しい電源ユニットの取り付け

  1. 電源ユニットには AC 電源ケーブルが接続されていないことを確認してください。
  2. PC ケースの取扱説明書に従い、付属のネジを用いて電源ユニットを取り付けます。
  3. マザーボードに 24 ピンの (ATX12V) ケーブルを接続します。マザーボードに 8 ピンの +12V (EPS12V) ケーブルを接続します。

a. マザーボードが 8 ピンの +12V ソケットを備えている場合は、マザーボードに直接 8 ピンケーブルを接続します。
b. マザーボードのソケットが 4 ピンタイプの場合は、8 ピンケーブルから 4 ピンケーブルを外し、この 4 ピンケーブルをマザーボードに直接差し込みます。
c. いくつかのマザーボードでは、8+4 ピンが必要になります。できるだけ多くの EPS12V ケーブルを使用し、PCIe ケーブルとは間違えないでください。

  1. 周辺機器、PCI-Express、および SATA 用の電源ケーブルをそれぞれ接続します。

a. SATA 規格の SSD/HDD の電源ソケットには、SATA 用の電源ケーブルを接続します。
b. PCI-Express 用の電源ケーブルを、必要に応じて PCI-Express グラフィックカードに接続します。
c. 4 ピンコネクタが必要な周辺機器には、周辺機器用のペリフェラルケーブルを接続します。
d. ケーブルがすべて確実に接続されていることを確認してください。コンポーネントを後で追加する場合に備えて、未使用のモジュラーケーブルは必ず捨てずに保管してください。

  1. 電源ユニットに AC 電源ケーブルを接続し、「ON」の位置（「I」の印が付いた側）にスイッチを押して電源を入れます。
