Crystal Series 460X - Gabinete de computador CORSAIR - Manual de utilização gratuito

Tipo de produto	Gabinete de computador ATX torre média compacta
Marca	Corsair
Modelo	Crystal Series 460X
Dimensões (L x l x h)	440 x 220 x 464 mm
Material do painel frontal	Vidro temperado
Material do painel lateral	Vidro temperado (lado principal), aço (lado oposto)
Formato de placa-mãe compatível	ATX, Micro-ATX, Mini-ITX
Comprimento máximo da placa gráfica	370 mm
Altura máxima do cooler da CPU	170 mm
Comprimento máximo da fonte de alimentação	200 mm
Slots para ventoinhas	Frente: 3x120 mm ou 2x140 mm Topo: 2x120 mm ou 2x140 mm Traseira: 1x120 mm
Compatibilidade de radiadores	Frente: 280/360 mm Topo: 240 mm Traseira: 120 mm
Conectividade do painel frontal	2x USB 3.0, conector de fone de ouvido, conector de microfone, botões Power/Reset
Funções principais	Painéis de vidro temperado, design Direct Airflow Path, tampa da fonte e discos rígidos removível, filtros antipoeira, controlador RGB integrado (versão RGB)
Conteúdo do kit de acessórios	Parafusos, espaçadores, bandejas de discos rígidos, controlador RGB (versão RGB)
Manutenção e limpeza	Limpar regularmente os filtros antipoeira com um pano macio ou aspirador.
Segurança	Usar em uma superfície estável. Cuidado com as bordas de vidro. Desconectar a fonte antes de qualquer manuseio.
Peças sobressalentes e reparabilidade	Entre em contato com o suporte Corsair via support.corsair.com para obter peças de reposição na garantia (RMA).
Informações gerais	Em conformidade com a diretiva 2011/65/UE (RoHS). Reciclar de acordo com a diretiva 2012/19/UE (REEE).

Perguntas frequentes - Crystal Series 460X CORSAIR

A polaridade é importante para os conectores do painel frontal?

Não, exceto para os conectores LED. Os conectores Power SW, Reset SW, HDD LED (sem polaridade) podem ser ligados indiferentemente. Para os LEDs, respeite a direção (+ e -) indicada na placa-mãe.

O que fazer se meu gabinete chegar danificado ou uma ventoinha não funcionar mais?

Acesse o site support.corsair.com e solicite uma autorização de devolução (RMA) para substituição das peças defeituosas.

Onde posso instalar ventoinhas adicionais?

Você pode instalar ventoinhas nos seguintes locais :
- Frente: 3 x 120 mm ou 2 x 140 mm
- Topo: 2 x 120 mm ou 2 x 140 mm
- Traseira: 1 x 120 mm.

Qual é o comprimento máximo da placa gráfica suportado?

O comprimento máximo da placa gráfica é de 370 mm.

Que tipo de fonte de alimentação é compatível?

Uma fonte de alimentação no formato ATX até 200 mm de comprimento pode ser instalada na câmara inferior.

Como instalar um disco rígido de 3,5 polegadas?

Coloque o disco na bandeja correspondente e deslize o conjunto na gaiola de disco rígido pela parte traseira da placa-mãe até que ele se encaixe.

Posso instalar um SSD?

Sim, deslize o disco 2,5 polegadas na bandeja apropriada até que ele se encaixe na posição.

Como remover o painel frontal?

Desaperte os parafusos de fixação do painel frontal e remova-o suavemente mas firmemente do gabinete puxando para a frente.

Qual é a função do controlador de ventoinha RGB (na versão 460X RGB)?

O controlador permite gerenciar a iluminação RGB das ventoinhas incluídas. Consulte o guia de início rápido fornecido para instruções de conexão e uso.

O gabinete possui filtros antipoeira?

Sim, o gabinete está equipado com filtros antipoeira removíveis na tampa superior e nas entradas de ar dianteiras. Limpe-os regularmente para manter um bom fluxo de ar.

MANUAL DE UTILIZADOR Crystal Series 460X CORSAIR

Índice Especificações do gabinete

Parabéns	61
Especificações do gabinete	62
Conteúdo do kit de acessórios	63
Recursos do gabinete	64
Remover os palneis laterals	65
Instalar a placa-mãe	65
Instalar HDDs	66
Instalar SSDs	66
Instalar a fonte de alimentação	67
Instalar placa(s) PCI-e / PCI	67
Remover o painel dianteiro	68
Instalar os conectores de E/S dianteiros:	68
Usar o controlador da ventolinha RGB (460X - RGB):	69
Perguntas frequentes:	70

Parabéns!

Obrigado por ter adquirido o Crystal Series 460X - Vidro temperado, gabinete mid-tower ATX compacto para PC.

Com seus painéis frontal e lateral em vidro temperado, o Crystal Series 460X é um gabinete ATX compacto com um excelente potencial de resfriamento. Com a tampa removível de duas peças para HDD e PSU é possível acomodar os fios e as unidades. O design do Direct Airflow Path garante que as ventoinhas não precisam trabalhar para ventilar os compartimentos de unidade não utilizados, mas pode, suavemente, direcionar ar para os componentes mais quentes e manter tudo em silêncio e resfriado.

Comprimento	440mm
Largura	220mm
Altura	464mm

Comprimento máximo da GPU	370mm
Altura máxima da ventoinha da CPU	170mm
Comprimento máximo da PSU	200mm

Locals das ventolinhas
Frente	3 x 120mm / 2 x 140mm
Topo	2 x 120mm / 2 x 140mm
Traseira	120mm

Compatibilidade do radiador
Fronte	280mm / 360mm
Topo	240mm
Traseira	120mm

Conteúdo do kit de acessórios

a x6 Braçadeiras para cabos

b x16 Parafusos para MBD / HDD

c x16 Parafusos para SSD / ODD

d x4 Parafusos de cabeça panela para SSD

e x16 Parafusos curtos para ventoinha

Parafusos longos para ventoinha

g x1
Suporte da placa-mãe

Recursos do gabinete

A Painel lateral em vidro temperado
B Painel lateral sólido
Tampas de unidades de 3,5" e PSU modulares e removíveis
Trenós e compartimentos do HDD modulares
E Montagens de SSD traseiras
F Ventoinha de entrada frontal AF140L
6 Ventoinha de exaustão traseira AF120L
H Abertura na placa traseira da CPU e aberturas do roteamento de cabos com apoios internos
Filtros de pó
Tampa superior
(x7) Slots de expansão
M Painel dianteiro removível em vidro temperado
N (x3) Ventoinhas SP120 LED RGB (460X - RGB)

Painel de E/S frontal (x2 USB 3.0, fones de ouvido, microfone, botão ligar e reiniciar)

2. Instalar a placa-mãe

Encaixe a blindagem de E/S da sua placa-mãe na abertura.

Alinhe a placa-mãe com os suportes do gabinete.

Fixe com os parafusos incluídos. b

Passo 2 - Deslize a unidade e o conjunto do trilho para o compartimento do HDD por trás da placa-mãe, conforme mostrado.

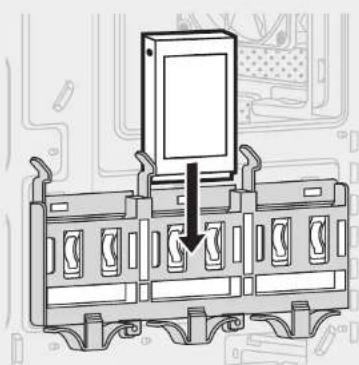

Deslize a unidade de 2,5" para a bandeja até que ela se encaixe.

5. Instalar a fonte de alimentação

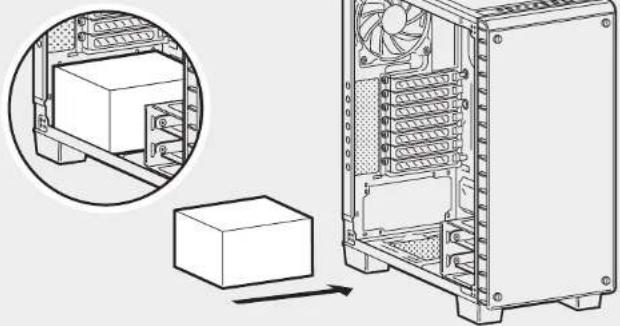

Instale a PSU na câmara inferior do gabinete e fixe-a com quatro parafusos por trás.

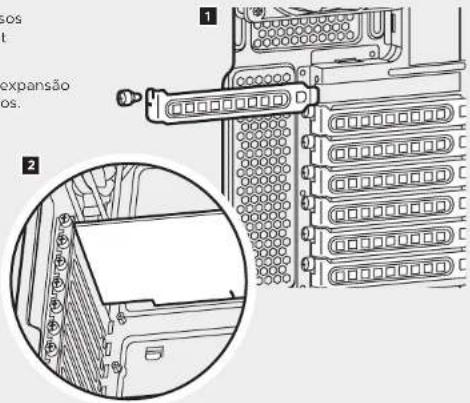

1. Remova os parafusos e as tampas de slot correspondentes.
2. Instale a placa de expansão e fixe com parafusos.

7. Remover o painel dianteiro

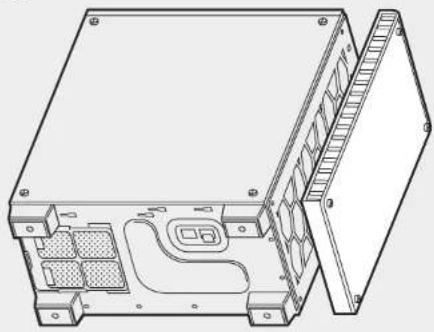

Desaparafuse o painel frontal e, em seguida, retire-o cuidadosamente do chassi.

8. Instalar os conectores de E/S dianteiros

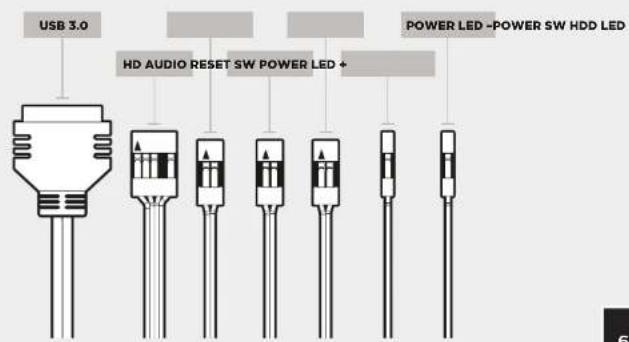

Consulte o manual da sua placa-mãe para obter as localizações e encaixe de pinos da haste do painel dianteiro.

CRYSTAL SERIES 460X

Veja o Guia de início rápido do controlador da ventoinha RGB para obter instruções detalhadas

Perguntas frequentes9. Usar o controlador da ventoinha RGB (460X - RGB

1. A polaridade é importante quando o painel de E/S alimenta e reinicia a haste? Não, apenas as hastes do LED.
2. Quem devo contatar caso receba meu gabinete danificado ou uma das ventoinhas não estiver mais funcionando? Acesse support.corsair.com e solicite um RMA, para que possamos substituir a(s) peça(s) danificada(s).
3. Onde posso montar uma ventoinha?

Montar um fã
Frente 3 x 120mm, 2 x 140mm
Topo 2 x 120mm / 2 x 140mm
Trasela 120mm

Para saber mais sobre este gabinete, visite a página do produto em corsair.com.

CRYSTAL SERIES 460X

CORSAIR MEMORY, Inc. declara que este equipamento está em conformidade com as Norma 2011/65/EU. É possível obter uma cópia da declaração original de conformidade pela e-mail "[e-mail]".

NOTA EM PROTECÇÃO AMBIENTAL

Após a implementação de directiva comunitária 2012/19/EU no sistema legal nacional, o seguinte aplica-se:

Todos os aparelhos eléctricos e electrónicos não podem ser despejados juntamente com o lixo doméstico. Consumiadores estão cargados por lei a colocar os aparelhos eléctricas e electrónicos sem uso em locais públicos específicos para este efeito ou no ponto de venda. Os detalhes para este processo são definidos por lei pelos respectivos países. Este símbolo no produto, o manual de instruções ou a ambalagem indicam que e produto está sujoito a estes regulamentas. Reciclendo, recalivizando os materiais dos seus velhos aparelhos, esta a fazer uma enorme contribuição para a proteção do ambiente.
