产品类型	完全模块化ATX电源
品牌	海盗船
型号	RM1200x SHIFT
额定功率	1200 W
能效认证	80 PLUS 金牌
交流输入	100-240 V AC, 15-7.5 A, 47-63 Hz
+12V最大输出	100 A (1200 W)
+3.3V / +5V输出	各20 A，总计150 W
+5Vsb输出	3 A, 15 W
内置保护	OVP、OCP、OTP、SCP、OPP、灾难性故障
风扇	140 mm滚珠轴承风扇，零转速模式直至约480 W
最大噪音水平	满载时35 dB(A)
尺寸（长 x 宽 x 高）	180 x 150 x 86 mm
重量	约2.7 kg
包装内容	电源、交流电源线、模块化直流线缆、线缆扎带、安装螺丝、安全手册
附带线缆	1x ATX 24针，2x EPS/ATX12V 8针（4+4），1x 12VHPWR（12+4），2x PCIe 8针（6+2）750 mm，4x PCIe 8针（6+2）650 mm，4x SATA（4个接口），2x PATA 4针
维护与清洁	清洁前务必断开电源。使用干软布清洁通风口灰尘。请勿使用液体或喷雾。
安全须知	请勿打开电源。存在触电风险。仅使用接地插座。
备件与可维修性	本产品不含用户可维修部件。如有问题，请联系海盗船支持或合格技术人员。
保修	10年（视地区而定，请咨询海盗船）

常见问题 - RM1200x CORSAIR

海盗船RM1200x的最大功率是多少？

该电源可在+12V输出轨上提供1200 W的连续功率（100 A），并在+3.3V和+5V输出轨上提供总计150 W的功率。

这款电源是否兼容标准ATX主板？

是的，它符合ATX规范，兼容所有ATX、micro-ATX和Mini-ITX主板。

包含哪些模块化线缆？

包含：1根ATX 24针线缆，2根EPS/ATX12V 8针线缆（4+4），1根12VHPWR（12+4）线缆，2根750 mm的PCIe 8针线缆（6+2），4根650 mm的PCIe 8针线缆（6+2），4根SATA线缆（每个4个接口）和2根PATA 4针线缆。

风扇是否静音？

是的，得益于零转速模式，风扇在负载约480 W以下时保持停止。满载时噪音达到35 dB(A)，仍属中等水平。

我可以使用旧海盗船电源的线缆吗？

强烈不建议使用其他电源的线缆，即使是海盗船的，因为针脚定义可能不同。请仅使用本型号附带的线缆。

如何将电源安装到机箱中？

首先断开旧电源。使用附带的螺丝固定新电源。将ATX、CPU、PCIe和SATA线缆插入相应的接口。在通电前确保开关置于'I'位置。

RM1200x有保修吗？

海盗船为这款型号提供10年保修，具体根据购买地区的条件而定。

集成了哪些安全保护？

它具备过压保护（OVP）、过流保护（OCP）、过温保护（OTP）、短路保护（SCP）、过载保护（OPP）和灾难性故障保护。

我能连接像RTX 4090这样的高端显卡吗？

是的，该电源提供一个12VHPWR（12+4针）线缆，可提供高达600 W功率，足以满足现代显卡需求。请检查接口兼容性。

我在哪里可以下载完整说明书？

说明书PDF可在海盗船网站或如notice-facile.com等平台获取。您可以免费下载。

用户手册 RM1200x CORSAIR

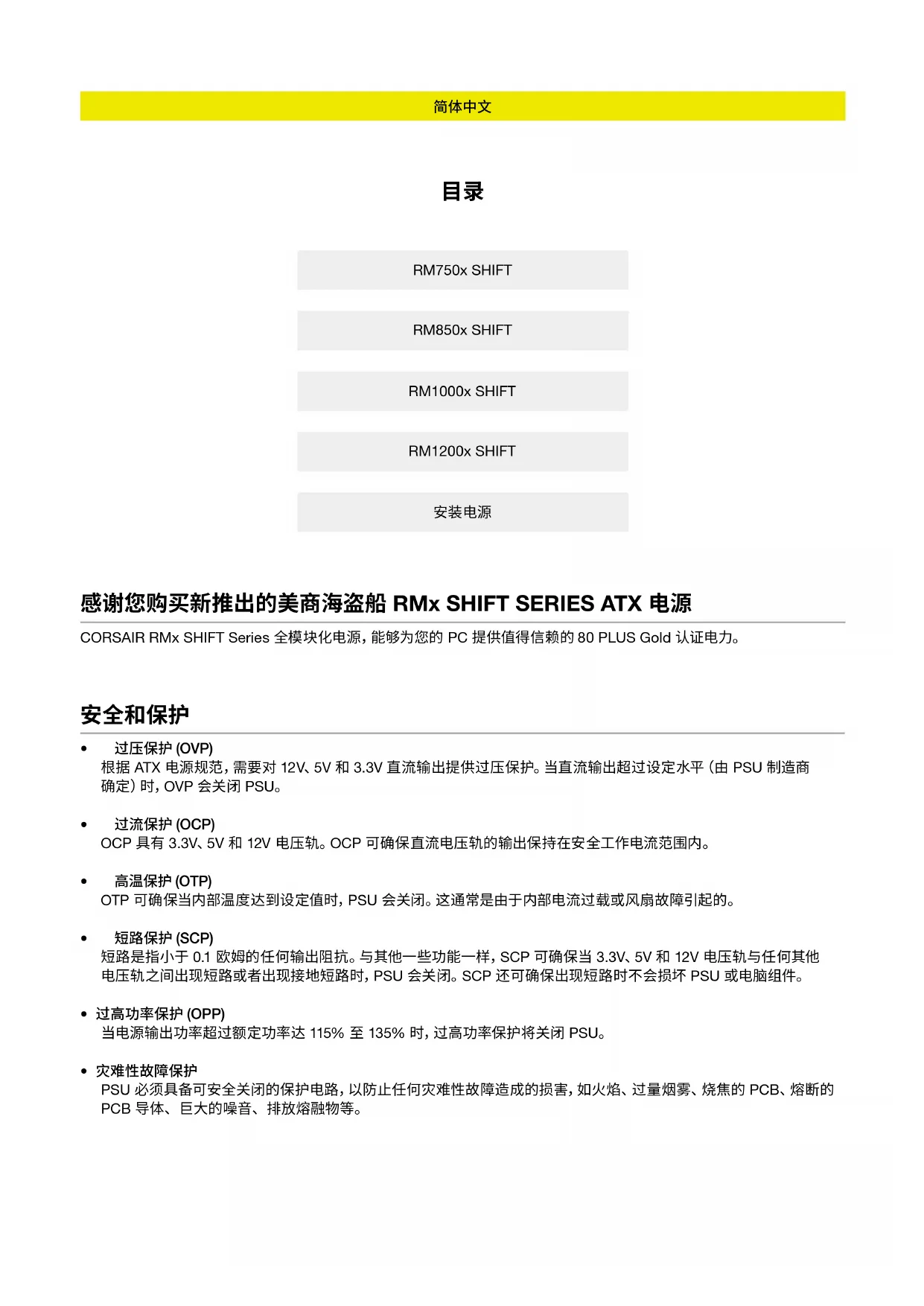

感谢您购买新推出的美商海盗船 RMx SHIFT SERIES ATX 电源

CORSAIR RMx SHIFT Series 全模块化电源，能够为您的 PC 提供值得信赖的 80 PLUS Gold 认证电力。

安全和保护

- 过压保护 (OVP)

根据 ATX 电源规范，需要对 12V、5V 和 3.3V 直流输出提供过压保护。当直流输出超过设定水平（由 PSU 制造商确定）时，OVP 会关闭 PSU。

- 过流保护 (OCP)

OCP 具有 3.3V、5V 和 12V 电压轨。OCP 可确保直流电压轨的输出保持在安全工作电流范围内。

- 高温保护 (OTP)

OTP 可确保当内部温度达到设定值时，PSU 会关闭。这通常是由于内部电流过载或风扇故障引起的。

- 短路保护 (SCP)

短路是指小于0.1欧姆的任何输出阻抗。与其他一些功能一样，SCP可确保当3.3V、5V和12V电压轨与任何其他电压轨之间出现短路或者出现接地短路时，PSU会关闭。SCP还可确保出现短路时不会损坏PSU或电脑组件。

- 过高功率保护 (OPP)

当电源输出功率超过额定功率达 115% 至 135% 时，过高功率保护将关闭 PSU。

- 灾难性故障保护

PSU 必须具备可安全关闭的保护电路，以防止任何灾难性故障造成的损害，如火焰、过量烟雾、烧焦的 PCB、熔断的 PCB 导体、巨大的噪音、排放熔融物等。

RM750x SHIFT 的随附硬件及其技术规格

尺寸: 160 ~mm (长) × 150 ~mm (宽) × 86 ~mm (高)

包装内容物: 电源、交流电源线缆、直流电源线缆、束线带、安装螺丝、安全活页

RM850x SHIFT 的随附硬件及其技术规格

尺寸: 160mm (长) × 150mm (宽) × 86mm (高)

包装内容物: 电源、交流电源线缆、直流电源线缆、束线带、安装螺丝、安全活页

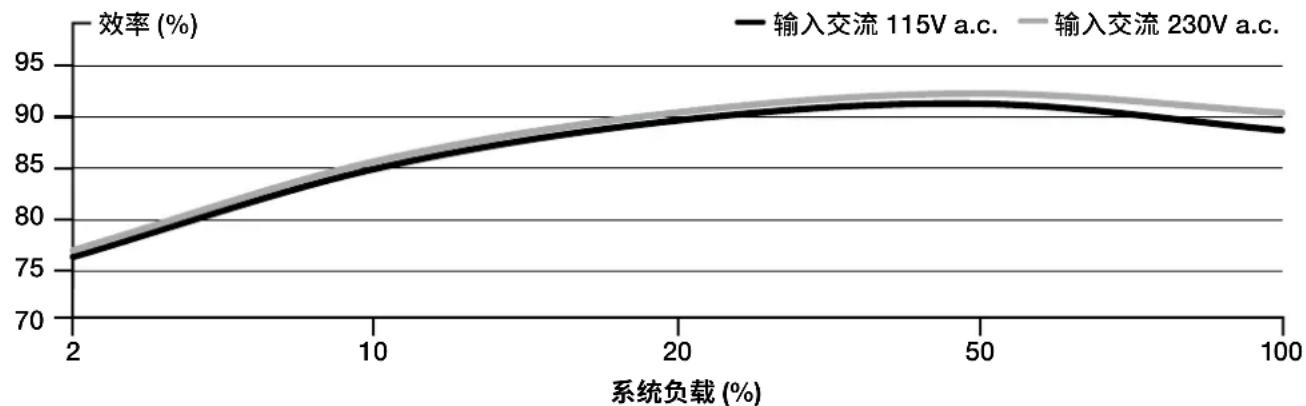

RM1000x SHIFT 的随附硬件及其技术规格

尺寸: 180mm (长) × 150mm (宽) × 86mm (高)

包装内容物: 电源、交流电源线缆、直流电源线缆、束线带、安装螺丝、安全活页

CORSAIR RM1000x SHIFT 电源规格表			最大负载	最大输出
型号	RPS0161 +3.3V 20A			150W
部件号	75-005192 +5V 20A
频率	47 - 63Hz +12V 83.3A 1000W
输入电流	12A - 6A10A (适用中国、Only for China & Korea)	+5Vsb 3A	15W
额定交流输入	100 - 240V a.c.200 - 240V a.c. (适用中国、Only for China & Korea)
总功率: 1000W

CORSAIR RM1000x SHIFT 电源规格表

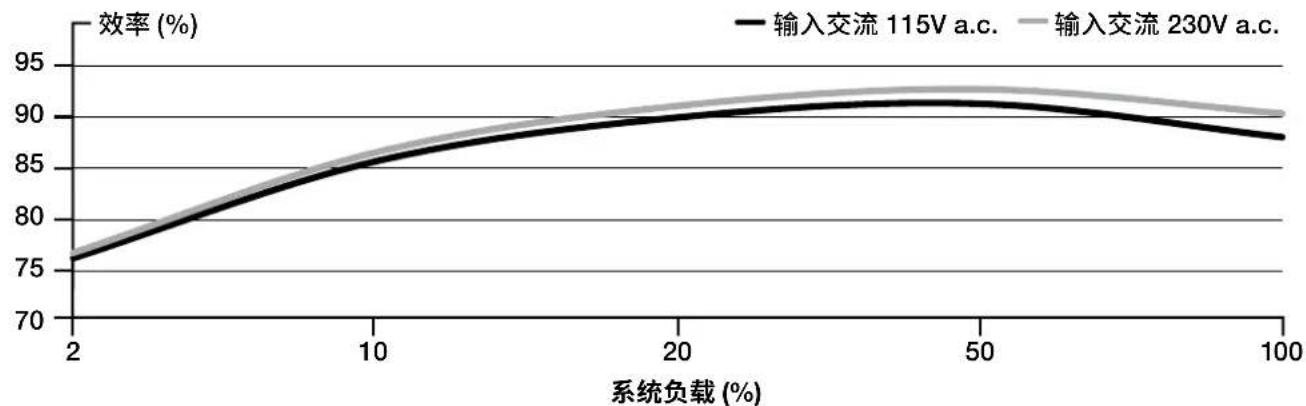

RM1200x SHIFT 的随附硬件及其技术规格

尺寸: 180 ~mm (长) × 150 ~mm (宽) × 86 ~mm (高)

包装内容物: 电源、交流电源线缆、直流电源线缆、束线带、安装螺丝、安全活页

CORSAIR RM1200x SHIFT 电源规格表			最大负载	最大输出
型号	RPS0162 +3.3V 20A			150W
部件号	75-005193 +5V 20A
频率	47 - 63Hz +12V 100A 1200W
输入电流	15 - 7.5A10A (适用中国、Only for China & Korea)	+5Vsb 3A 15W
额定交流输入	100 - 240V a.c.200 - 240V a.c. (适用中国、Only for China & Korea)
总功率: 1200W

CORSAIR RM1200x SHIFT 电源规格表

安装全新的 RMx SHIFT SERIES 电源

第1步：拆卸现有的PSU

警告！为了确保功能正常，请仅使用 PSU 中随附的 DC 线缆，除非您的旧美商海盗船线缆是同类型的原装线缆。使用前请确认您的现有线缆类型！

如果您要装配新系统，请跳到步骤 2:

1. 从墙上插座或 UPS 以及现有的电源拔掉交流电源线。
2. 拔掉显卡、主板以及所有其他外围设备的所有电源线。
3. 按照机箱手册的指示进行操作，并拆下现有 PSU。
4. 继续执行步骤 2。

第2步：安装新电源

1. 确保电源的交流电源线未连接。
2. 按照机箱手册的指示进行操作，并使用提供的螺钉安装电源。
3. 将 24 引脚 (ATX) 线缆连接到主板。将 8 引脚 +12V (EPS12V) 线缆连接到主板。

a. 如果主板带有 8 引脚 +12V 插座，将 8 引脚线缆直接连接到主板。
b. 如果主板带有 4 引脚插座，从 8 引脚线缆上拆下 4 引脚线缆，然后将拆下的 4 引脚线缆直接插入到主板。
c. 某些主板需要 8 引脚和 4 引脚混合线缆，请尽可能多地使用 EPS12V 线缆，请勿将它们误认为是 PCIe 线缆。

1. 连接外围线缆、PCI-Express 线缆和 SATA 线缆。

a. 将 SATA 线缆连接到 SATA SSD 或硬盘的电源插座。
b. 将 PCI-Express 线缆连接到 PCI-Express 显卡的电源插座（如果需要）。
c. 将外围线缆连接到需要 4 引脚连接器的所有外围设备。
d. 确保所有线缆均连接稳妥。务必保留任何未使用的模块化线缆，以便日后加装组件时使用。

1. 将交流电源线连接到电源，并通过将开关拨到“开”位置（标有“I”字样）打开电源。

目錄

RM750x SHIFT

RM850x SHIFT

RM1000x SHIFT

RM1200x SHIFT

安装

恭喜您購買全新 CORSAIR RMx SHIFT 系列 ATX 電源！

CORSAIR RMx SHIFT 系列全模組化電源為系統提供可靠的 80 PLUS Gold 有效電力。

安全和防護

- 過電壓防護 (OVP)

需要適合 12V、5V 和 3.3V 直流電輸出的過電壓防護，才能遵守 ATX 規格。若直流電輸出超過由 PSU 製造商決定的設定層級，OVP 可關閉 PSU。

• 過電流防護 (OCP)

針對 3.3V、5V 和 12V 軌道提供 OCP 特色功能。OCP 可確保直流電壓軌道輸出保持在安全的操作限制內。

- 過溫防護 (OTP)

OTP 可確保 PSU 將會在內部溫度達到設定點時關閉。這通常是內部電流過載或風扇故障的結果。

- 短路防護 (SCP)

短路定義為小於 0.1 歐姆的任何輸出阻抗。其中，若 3.3V、5V 和 12V 軌道對任何其他軌道或接地有短路情況，SCP 可確保 PSU 關閉。此外也可確保在發生短路時，裝置或電腦元件不會有任何損壞。

- 過功率保護 (OPP)

過功率保護會在功率消耗介於額定功率的 115% 和 135% 之間時關閉 PSU。

- 嚴重故障保護

PSU 必須具有保護電路，才能安全關閉，以防受到火焰、過濃煙霧、燒焦 PCB、熔燒 PCB 導體、驚人噪音、排放熔融材料等任何嚴重故障所造成的損壞。

RM750x SHIFT 隨附硬體和規格

尺寸: 160mm (長) × 150mm (寬) × 86mm (高)

包裝內容：電源、交流電源線、直流電源線、電纜束線帶、安裝螺絲、安全文件

CORSAIR RM750x SHIFT 功率表			最大負載	最大輸出
型號	RPS0159 +3.3V 20A			150W
零件編號	75-005190 +5V 20A
頻率	47 - 63Hz	+12V	62.5A	750W
輸入電流	10 - 5A	+5Vsb	3A	15W
交流電輸入額定值	100 - 240V a.c.
總功率: 750W

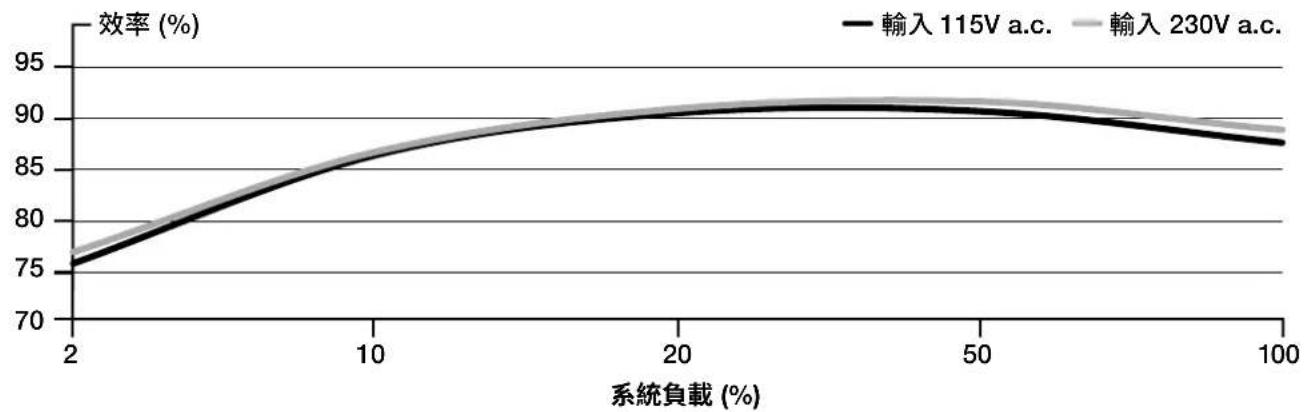

CORSAIR RM750x SHIFT 電源效率

包裝內容：電源、交流電源線、直流電源線、電纜束線帶、安裝螺絲、安全文件

CORSAIR RM850x SHIFT 功率表			最大負載	最大輸出
型號	RPS0160 +3.3V 20A			150W
零件編號	75-005191 +5V 20A
頻率	47 - 63Hz	+12V	70.8A	849.6W
輸入電流	10 - 5A	+5Vsb	3A	15W
交流電輸入額定值	100 - 240V a.c.
總功率: 850W

包裝內容：電源、交流電源線、直流電源線、電纜束線帶、安裝螺絲、安全文件

CORSAIR RM1000x SHIFT 功率表			最大負載	最大輸出
型號	RPS0161 +3.3V 20A			150W
零件編號	75-005192 +5V 20A
頻率	47 - 63Hz +12V 83.3A 1000W
輸入電流	12 - 6A	+5Vsb	3A	15W
交流電輸入額定值	100 - 240V a.c.
總功率: 1000W

CORSAIR RM1000x SHIFT 電源效率

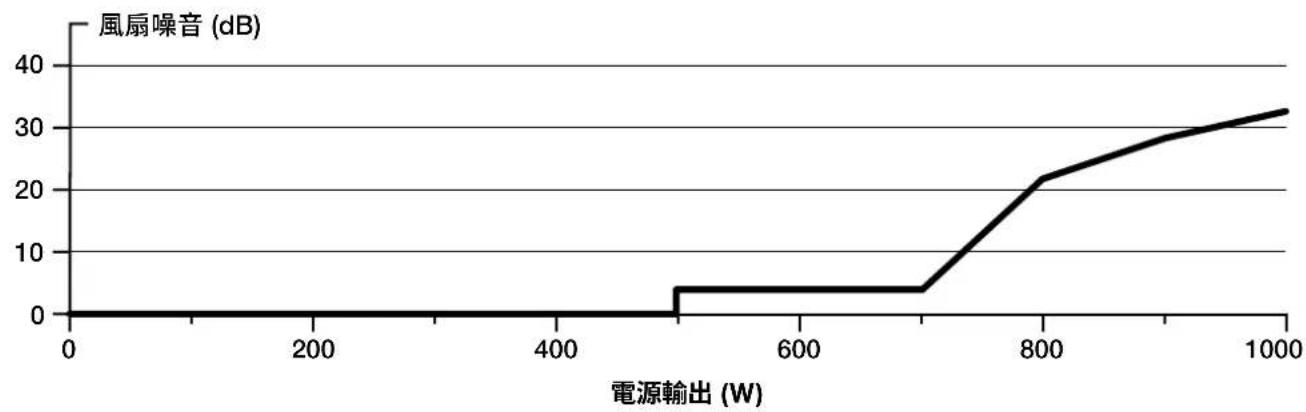

CORSAIR RM1000x SHIFT 電源風扇噪音曲線

包裝內容：電源、交流電源線、直流電源線、電纜束線帶、安裝螺絲、安全文件

CORSAIR RM1200x SHIFT 功率表			最大負載	最大輸出
型號	RPS0162 +3.3V 20A			150W
零件編號	75-005193 +5V 20A
頻率	47 - 63Hz +12V 100A 1200W
輸入電流	15 - 7.5A	+5Vsb	3A	15W
交流電輸入額定值	100 - 240V a.c.
總功率: 1200W

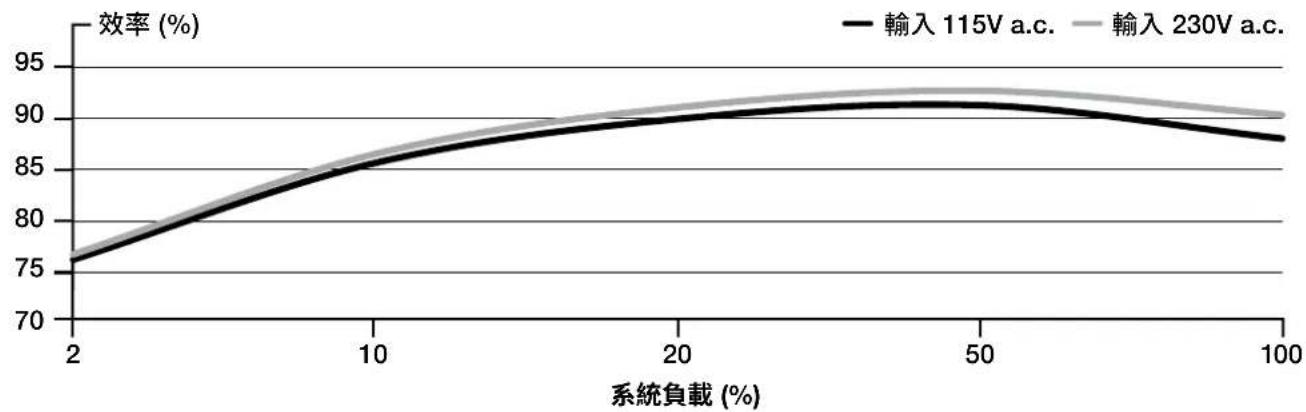

CORSAIR RM1200x SHIFT 電源效率

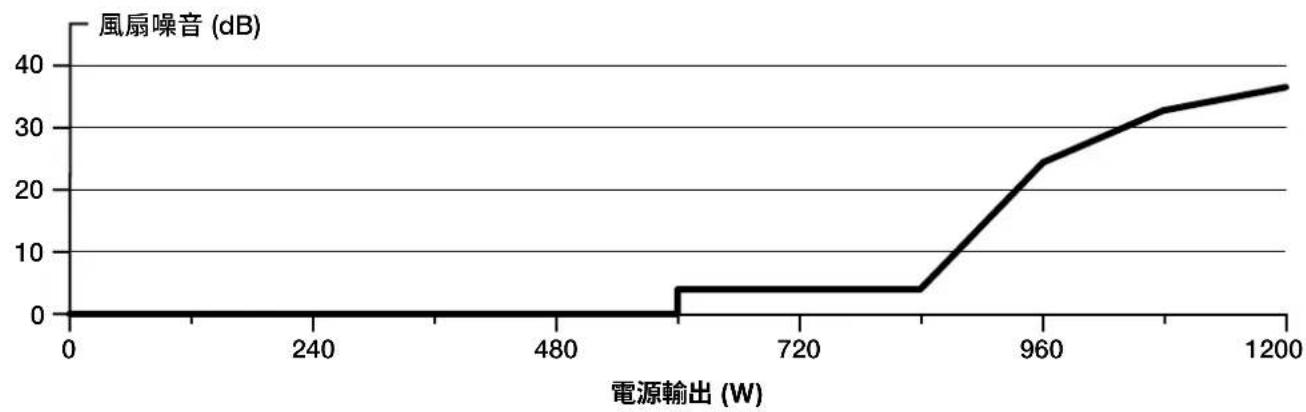

CORSAIR RM1200x SHIFT 電源風扇噪音曲線

CORSAIR RMx SHIFT 系列纜線資訊

警告！為了確保正常運作，新的 PSU 只能使用直流電源線，除非舊的纜線是相同類型的原廠 CORSAIR 纜線。請在使用前確認現有的纜線類型！

若您正在建置新的系統，請跳過步驟2：

1. 從牆壁插座或 UPS 以及從現有的電源拔下交流電源線。
2. 從顯示卡、主機板和所有其他周邊設備拔下所有電源線。
3. 遵照機箱手冊中的指示並解除安裝現有的 PSU。
4. 繼續進行步驟 2。

步驟 2: 安裝新的電源

1. 確認未連接電源的交流電源線。
2. 遵照機箱手冊中的指示並使用隨附的螺絲安裝電源。
3. 將 24 接腳 (ATX) 纜線連接至主機板。將 8 接腳 +12V (EPS12V) 纜線連接至主機板。

a. 若主機板具有八接腳 +12V 插座，請將八接腳纜線直接連接至主機板。
b. 若主機板具有四接腳插座，請從八接腳纜線拆下四接腳，然後將此四接腳纜線直接插入主機板。
c. 有些主機板需要混合 8+4 接腳，請使用必要數量的 EPS12V 繫線，並且請勿誤認為 PCIe 繫線。

1. 連接周邊設備纜線、PCI-Express 纜線和 SATA 纜線。

a. 將 SATA 纜線連接至 SATA SSD 或硬碟的電源插座。
b. 如有需要，請將 PCI-Express 纜線連接至 PCI-Express 顯示卡的電源插座。
c. 將周邊設備纜線連接至需要 4 接腳接頭的任何周邊設備。
d. 確認牢固連接所有纜線。務必保存任何未使用的模組化纜線，以供未來增補元件使用。

1. 將交流電源線連接至電源，並將開關推到開啟位置 (以「I」標記) 以開啟。

目次

RM750x SHIFT

RM850x SHIFT

RM1000x SHIFT

RM1200x SHIFT

取り付け
