Producttype	Middentoren computerbehuizing (systeemeenheid)
Merk	Corsair
Model	Carbide Series 100R Silent Edition
Afmetingen (L x B x H)	471 x 200 x 430 mm
Gewicht	4,9 kg
Voeding vereist	Standaard voeding (niet inbegrepen)
Maximale lengte voeding	260 mm
Maximale lengte grafische kaart	414 mm (bovenste sleuf), 275 mm (onderste sleuf)
Maximale hoogte CPU-koeler	150 mm
Ventilatorplaatsen	Voor: 2 x 120 mm of 2 x 140 mm ; Achter: 1 x 120 mm
Inbegrepen ventilator	1 x 120 mm met 3 pinnen
Opslagplaatsen	4 3,5/2,5-inch sleds zonder gereedschap + 1 3,5/2,5-inch kooi zonder gereedschap
Optische stationsplaatsen	2 x 5,25 inch met tool-less verwijderbare covers
Voorste I/O-aansluitingen	2 x USB 3.0, koptelefoon/microfoon jack, aan/uit en reset knoppen
Stofilter	Verwijderbaar stofilter voor onderste voeding
Materiaal	Staal, kunststof
Kleur	Zwart (binnen en buiten)
Onderhoud en reiniging	Verwijder de zijpanelen en de voorkant om bij de onderdelen te komen; onderste stofilter is verwijderbaar en wasbaar
Veiligheid	Voldoet aan Europese richtlijnen (RoHS, WEEE)
Reserveonderdelen en repareerbaarheid	Accessoirekit inbegrepen (schroeven, tie wraps, afstandhouders); onderdelen beschikbaar via RMA op support.corsair.com
Algemene informatie	Stille mid-tower behuizing, elegant ontwerp, tool-less montage voor de meeste componenten

Veelgestelde vragen - Carbide 100R CORSAIR

Hoe verwijder ik het I/O-paneel?

Om het I/O-paneel te verwijderen, verwijder eerst de voorkant (stap 5 van de handleiding) en schroef vervolgens de twee schroeven aan elke kant van het paneel los.

Is polariteit belangrijk bij de voeding van het I/O-paneel en de reset jumper?

Nee, polariteit is niet belangrijk voor de voeding en de reset jumper. Het is alleen belangrijk voor de LED-jumpers.

Wat te doen als mijn behuizing beschadigd aankomt of een ventilator niet meer werkt?

Ga naar support.corsair.com en vraag een RMA (Return Merchandise Authorization) aan, zodat wij de beschadigde onderdelen kunnen vervangen.

Waar kan ik een extra ventilator monteren?

U kunt een 120 mm of 140 mm ventilator aan de voorkant (2 plaatsen) en een 120 mm ventilator aan de achterkant monteren. Gebruik de meegeleverde lange schroeven.

Hoe installeer ik het moederbord?

Installeer eerst het I/O-schild van het moederbord, lijn het bord uit met de voorgeïnstalleerde afstandhouders en bevestig het met de meegeleverde schroeven.

Hoe installeer ik een 3,5-inch harde schijf zonder gereedschap?

Trek aan beide zijden van de sled om de montagepunten te vergroten, plaats de harde schijf en duw hem weer dicht. Geen schroeven nodig.

Hoe installeer ik een 2,5-inch SSD?

Plaats de SSD op de sled en gebruik de meegeleverde schroeven (bolle cilinderschroeven) om hem vast te zetten.

Hoe verwijder ik de voorkant?

Trek aan het lipje onder aan de voorkant om deze te verwijderen.

Hoe installeer ik een optisch station?

Verwijder de cover van de 5,25-inch sleuf, schuif vervolgens het optische station in de houder tot de vergrendeling vastklikt.

Hoe de ventilatoren van de behuizing van stroom voorzien?

Sluit de SATA-stroomconnector aan op de voeding, sluit vervolgens de 3- of 4-pins ventilatorconnector aan op de bijbehorende stekker. Gebruik de snelheidskeuzeknop op het chassis om de snelheid te wijzigen.

GEBRUIKSAANWIJZING Carbide 100R CORSAIR

Inhoudsopgave Specificaties van de behuizing

Proficlat 31
Speciflcaties behulizing 32

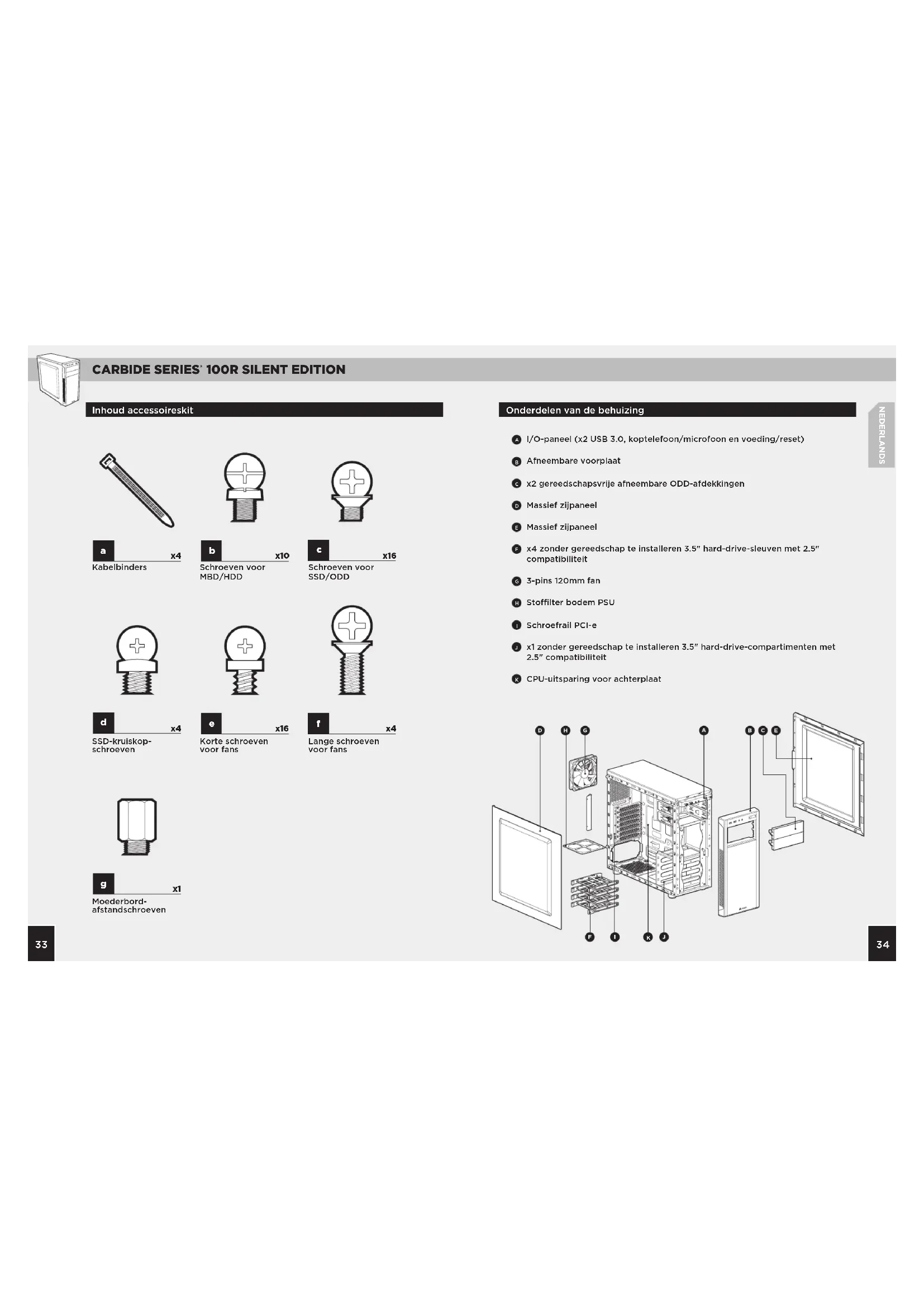

Inhoud accesolreskit 33
Kenmerken van de behulzing 34
De zijpanelen verwilderen 35
Het moederbord Installeren 35
PCI-e-/PCI-kaart(en) Installeren 36
De PSU Installeren 36
De voorplaat verwijderen 37
Een ODD Installeren 37
SSD's en HDD's Installeren 38
Een tweede fan aan de voorzijde Installeren 38
De behulzingsfans van stroom voorzlen 39
De I/O-connectoren aan de voorzijde Installeren 39
Veeilgesteldevragen 40

Proficiat!

Hartelijk dank voor je aankoop van de Carbide Series 100R Silent Edition Mid-Tower-behuizing voor pc.

Met de Carbide Series 100R Mid-Tower-behuizing voor pc verberg je een uiterst krachtige gaming rig van topkwaliteit in een frame dat op zich plaat is in elke professionle omgeveing. Deze behuizing is eenvoudig aan te passen dankzij talloze gereedschapsvrijne installmentie-opties, kan sterk worden utgebrecht met extra fabpoarten en drive-compartmenten voor SSD's en is prestatisgericht met USB 3.0-ondersteuning en rechtsstrekkse luchtstroomaar de GPU.De Carbide Carbide Series 100R oegt eenvoudig en elegant van buiten, maar is binnenin voorzien van alle opties die je nodig hebt voor een geweldig systeme.

471mm
Breedte 200mm
Hoogte 430mm
Gewicht 4.9kg

Maximal GPU-length:

Bovenste sleuven 414mm
Onderste sleuven 275mm

Maximale hoogte CPU-koeler 150mm

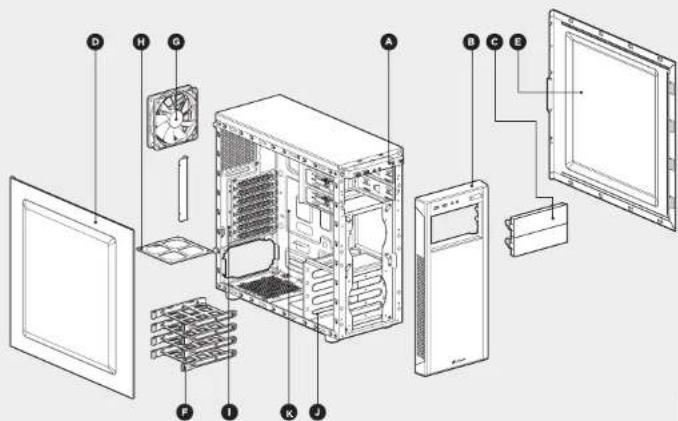

Onderdelen van de behuizing

I/O-panelel (x2 USB 3.0, koptelefoo/n/microfoon en voeding/reset)
Afneembare voorplaat
x2 gereedschapsvrlje afneembare ODD-afdekkingen
Massief zijpaneel
Massief lijpaneel
x4 zonder gereedschap te installereren 3.5" hard-drive-sleuven met 2.5^ compatilitieit
3-pins 120mm fan
Stofffilter bodem PSU
Schroefrail PCI-e
x1 zonder gereedschap te instalieren 3.5^ hard-drive-compartmenten met 2.5^ compatibiliteit
CPU-uitsparing voorchterplaat

CARBIDE SERIES 100R SILENT EDITION

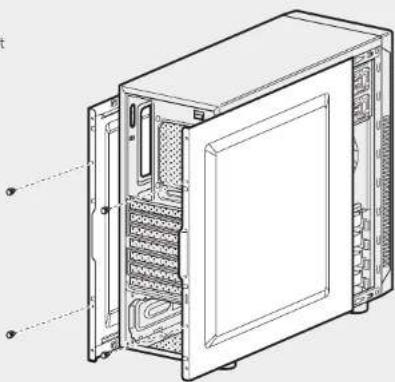

1. De ijspanelen verwijderen

Verwijder gewoon de duimschroeven en schuif de ijpanelen aan,achteren enuit de behuizing.

Opmerking: CORSAIR paed anat albooi do panolon to vorwijdoron en ze weg te zetten wannner je je systom bouwt om to voorkomen dat je ze per angeluk beschadigt. Do panolon zich uittwiss楞baar on要去en worden verwijderd om rommelt to bospork.

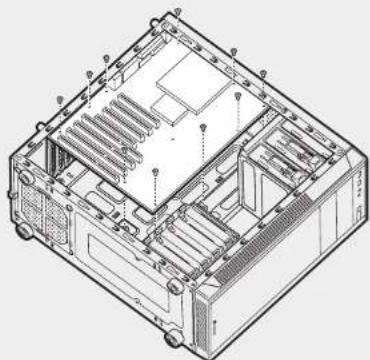

2. Het moederbord installeren

Installerer erstet I/O-boschemkap van het moederborg (raadpleeg de handleiding van het moederborg voorrichtlijnen).

Lijn het moederborduit met de Vooraf ingestelde afstandhoulders.

Gebruik de meegeleverde schroeven om het moederbord vast te zeiten in de moederbordsleuf.

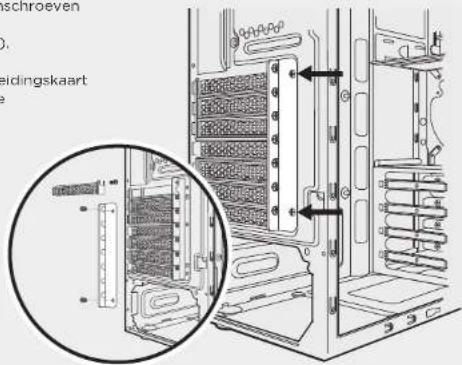

3. PCI-e-/PCI-kaart(en) installeren

Verwijder de duimschroeven en bijbehorende sleufafdekking(en).

Installeer de uitbreidingskaart en zet vast met de duimschroeoen.

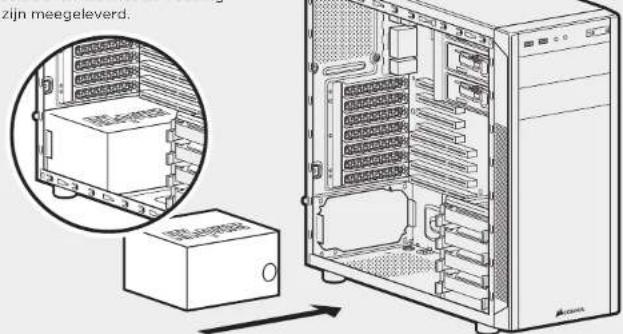

4. De PSU (voeding) installeren

Positioneer PSU op de onderzijde van de behuzing en lijn de opingen uit. Zet de PSU vast met de schroeven die met de voeding zichn meegeleverd.

CARBIDE SERIES 100R SILENT EDITION

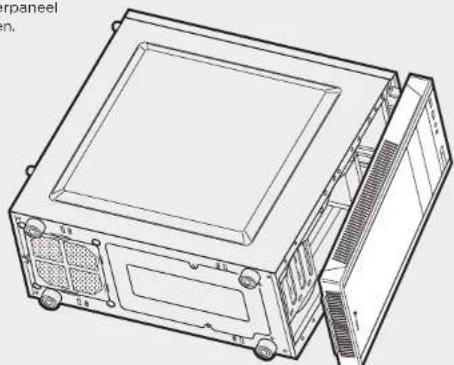

5. De Voorplaat verwijderen

Verwijder het voorpaneel door de knop op het onderpaneel maar buiten te trekken.

6. Een ODD (drive voor optische schijf) Installeren

Verwijder eerst de 5.25" drivcompartmentafdekking van het voorpaneel en schulf de ODD verrolgens in het compartment totd het gereedschapsvrije scharnier om de drive vast te zieten, vastklijk. Je ontrendelt een optische drive door de gereedschapsvrie ontrendeling in te drukken en dan die drive maar buiten te trekker.

Ten earest

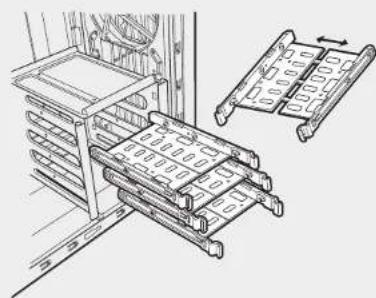

7. SSD's en HDD's installeren

De vier meegeleverde
drivesleuven ondersteunen
zowel 3.5^ als 2.5^ apparaten.

Installer een 3.5" HDD door aan beiden zijden van de drivesleuf te trekken om de montagepunten vrij te makeen Plaats de HDD verrolgens in de sleuf en duw de sleuf zichd Je hebgen schroeven nodig om de drive vast te zetten in de sleuf.

Installeer een 2.5^ SSD door de drive in de sleuf teplaatsen en gebruik de megeleverde schroven en de SSD to installeren.

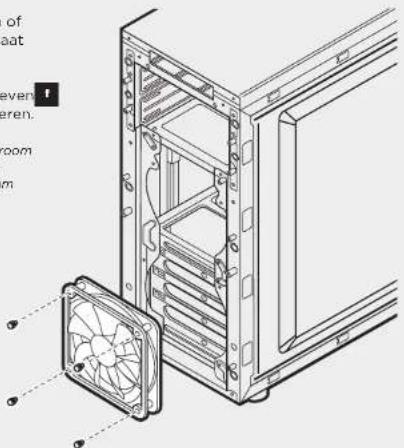

8. Een tweede fan aan de voorzijde installereren

Installeren een extra 120mm of 140mm fan door de Voorplaat te verwijderen (stap 5). Gebruik verzolgens de meegeleverde lange schroeven om deijke fan te monteren.

Opemarking: le kunte du luchtstroom maximilieren doortoovirnet hem frame 2120mm fans of 2140mm fans te installeren.

CARBIDE SERIES 100R SILENT EDITION

9. De behuizingsfans van stroom voorzien

1. Sluit de SATA-
   voedingsconnector aan op de PSU SATA-voedingskabel
2. Sluit de 3- of 4-pins fanconnector aan op de fanheader van de behuizing.
3. Gebruik de fansnelheidselectieknoop op de behuizing om de fansnelheid te schakelen.

3

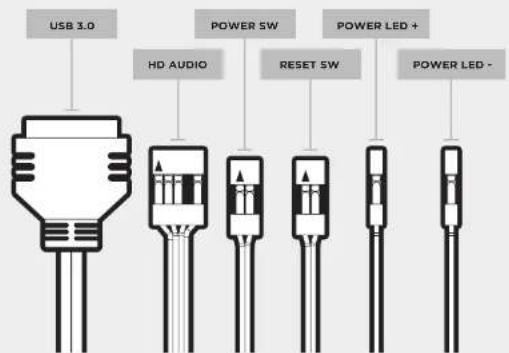

10. De I/O-connectoren aan de voorzijde installereren

Raadpleeg de handleiding van het moederbord voor locatiens van de voortpaneelheader en kroonsteentjes.

Veelgesteldevragen

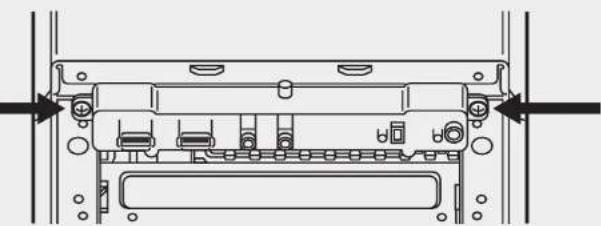

1. Hoe moet ik het I/O-paneel verwijderen?
   Indien nodig kun je het I/O-paneeel de-installieren door het voorpaneel te verwijderen (stap 5) en nervologens de twe schroeven aan elke zijde van het paneel los te draaien (zie tekening).

1. Is de polariteit van belang voor de aan/uit- en resetteker van het I/O-panel?
   Nee, alleen voor de ledheaders.
2. Met wie要去 Ist contact opnen als de behuizing beschadigd is of als een van de fans niet meer werk?

Ga haar supportcorsair.com an vraag een RMA (retourbon) aan, zodat we beschadigte onderelden konnen verrangen.

1. Waar kan Ik een fan Installereren?

Fan mount locates
Voorzijdex 2120mm or x2140mm
Bovenzijdex
Achterzijdex 120mm
Onderzijdex
Zirkant x
Midden x

Gaaarde productpagina opcorsalr.com voormeer informatie over deze behuizing
