使用説明書 Carbide 100R CORSAIR

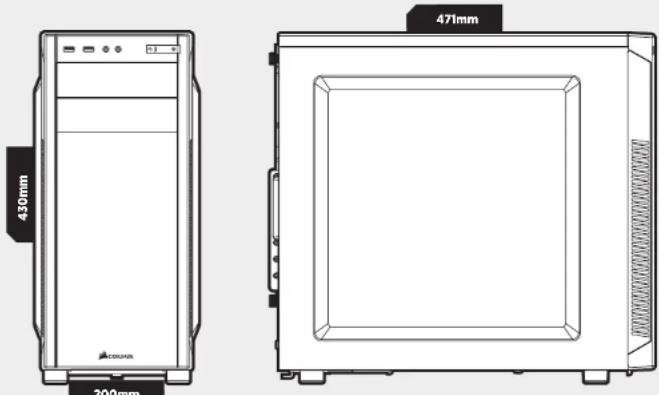

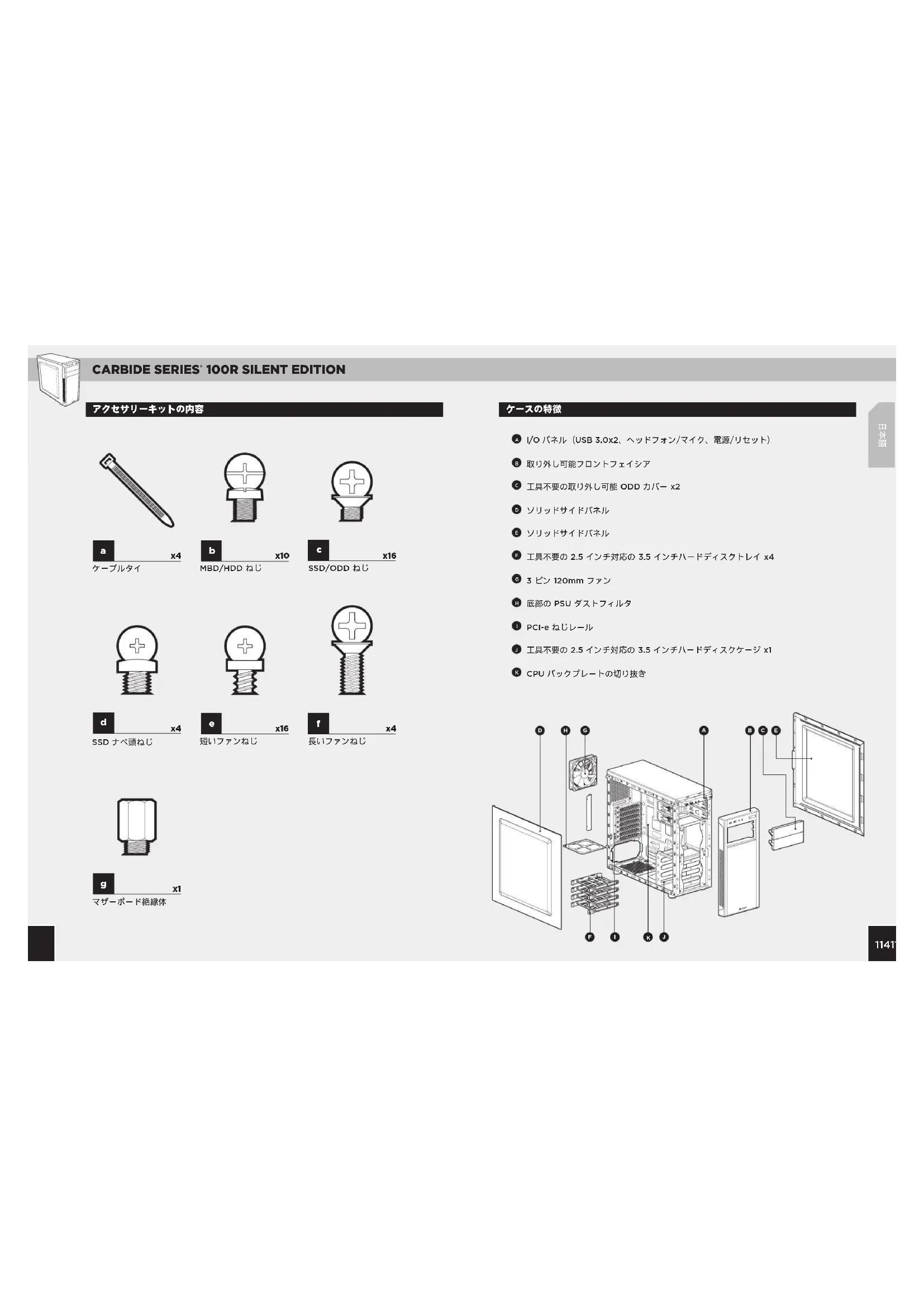

x16 SSD/ODD ねじ I/O パネル（USB 3.0x2、ヘッドフォン/マイク、電源/リセット） 取り外し可能フロントフェイシア 工具不要の取り外し可能 ODD カバー x2

工具不要の 2.5 インチ対応の 3.5 インチハードディスクトレイ x4 3 ピン 120mm ファン 底部の PSU ダストフィルタ PCI-e ねじレール 工具不要の 2.5 インチ対応の 3.5 インチハードディスクケージ x1 CPU バックプレートの切り抜き

4. PSU（電源ユニット）の取り付け3. PCI-e/PCI カードの取り付け2.マザーボードの取り付け1. サイドパネルの取り外し蝶ねじを取り外してから、サイドパネルを後ろにスライドさせて、取り外します。 注記：CORSAIR では、システムを構築する際、事故による破損を避けるために、両サイドのパネルを取り外して、それらを脇に置くよう推奨します。 両サイドのパネルは相互に交換可能で、乱雑さを低減するために除去する必要があります。蝶ねじと対応するスロットカバーを取り外します。アドオンカードを取り付けて、蝶ねじで固定します。ケースの底部に PSU を配置してから、ケースの穴を揃えて、PSU を PSU に同梱のねじで固定し

100R STEP2 100R Step 3 100R Silent STEP4

最初に、マザーボードの I/O シールドを取り付けます（ガイダンスは、マザーボードのマニュアルを参照してください）。 マザーボードを取り付け済みの絶縁体と揃えます。 同梱のねじを使用して、マザーボードをマザーボードトレイに固定します。

100R Silent STEP1 100R Step3118117CARBIDE SERIES 100R SILENT EDITION8. 第 2 フロントファンの取り付け7. SSD と HDD の取り付け6. ODD の取り付け（光学ディスクドライブ）5. フロントフェイシアの取り外しフロントフェイシア（フロントパネル）を取り外すには、底部のフェイシアにあるタブを掴み、外側に引きます。最初に、フロントパネル 5.25 インチのドライブベイカバーを取り外してから、工具不要のラッチがカチッと音がして、ドライブが固定されるまで、ODD をドライブベイにスライドさせます。光学ドライブを取り外すには、工具不要のタブを押し込んでから、ドライブを外側に引きます。

4 つの同梱のドライブトレイは、3.5 インチと 2.5 インチ両方のドライブに対応しています。 3.5 インチ HDD を取り付けるには、各サイドからドライブトレイを引いて、取り付け位置まで伸ばします。 次に、HDD をトレイに配置して、ドライブを押し戻して、閉じます。 ドライブをトレイに固定するためにねじは不要

2.5 インチ SSD を取り付けるには、トレイ上にドライブを配置して、同梱のねじを使用して、 SSD を取り付けます。

追加の 120mm または 140mm ファンを取り付けるには、フロントフェイシア（手順 5）を除去してから、同梱の長いファンねじを使用して、 新しいファンを取り付

注記： エアフローを最大化するため に、筐体のフロントに 120mm のファ ン x2 または 140mm のファン x2 を取 り付けることができます。 f120119 CARBIDE SERIES

10. フロント I/O コネクタの取り付け

フロントパネルのヘッダーの場所 とピン配列は、マザーボードのマ ニュアルを確認してください。

1. I/O パネルの取り外し方を教えてください。

必要な場合、フロントフェイシアを取り外して（手順 5 ）から、各サイド のパネルの 2 本のねじを緩めることにより、I/O パネルを取り外すことがで

2. I/O パネルの電源とリセットヘッダーで極性は重要ですか？

いいえ。LED のヘッダーでのみ重要です。

3. 破損したケースを受け取ったか、またはファンの一つが動作しない場合、

誰に連絡すべきですか？ support.corsair.com にアクセスして、当社が破損した部品を交換できるよ う、RMA を依頼します。

このケースに関する詳細は、corsair.com の製品ページにアクセスしてください

1. PSU SATA 電源ケーブルSATA
