使用説明書 Carbide SPECM2 CORSAIR

PCI-E/PCI カードの取り付け: 70

電源ユニットの取り付け:....70

前面パネルの取り外し:....71

光学ドライブの取り付け:....71

HDD の取り付け: 72

SSD の取り付け: 72

ケースファンへの電力供給: 73

フロント I/O コネクタの取り付け: 73

よくある質問: 74

はじめに!

Carbide Series SPEC-M2 マイクロ ATX ゲーミングケースをご購入いただき、ありがとうございます。

Carbide Series SPEC-M2 マイクロ ATX ゲーミングケースでは、パフォーマンスを追求した設計がなされています。フロントのメッシュインテークと 120mm LED ファンによりグラフィックカードや CPU を強力に冷却します。最大で 5 個のファンを設置可能で、SSD にもネイティブ対応しており、アップグレードにもフレキシブルに対応できます。

長さ: 448mm

幅: 198mm

高さ: 378mm

重量: 4.6kg

GPU 最大長: 383mm

CPU クーラー最大高さ: 150mm

PSU 最大長: 160mm

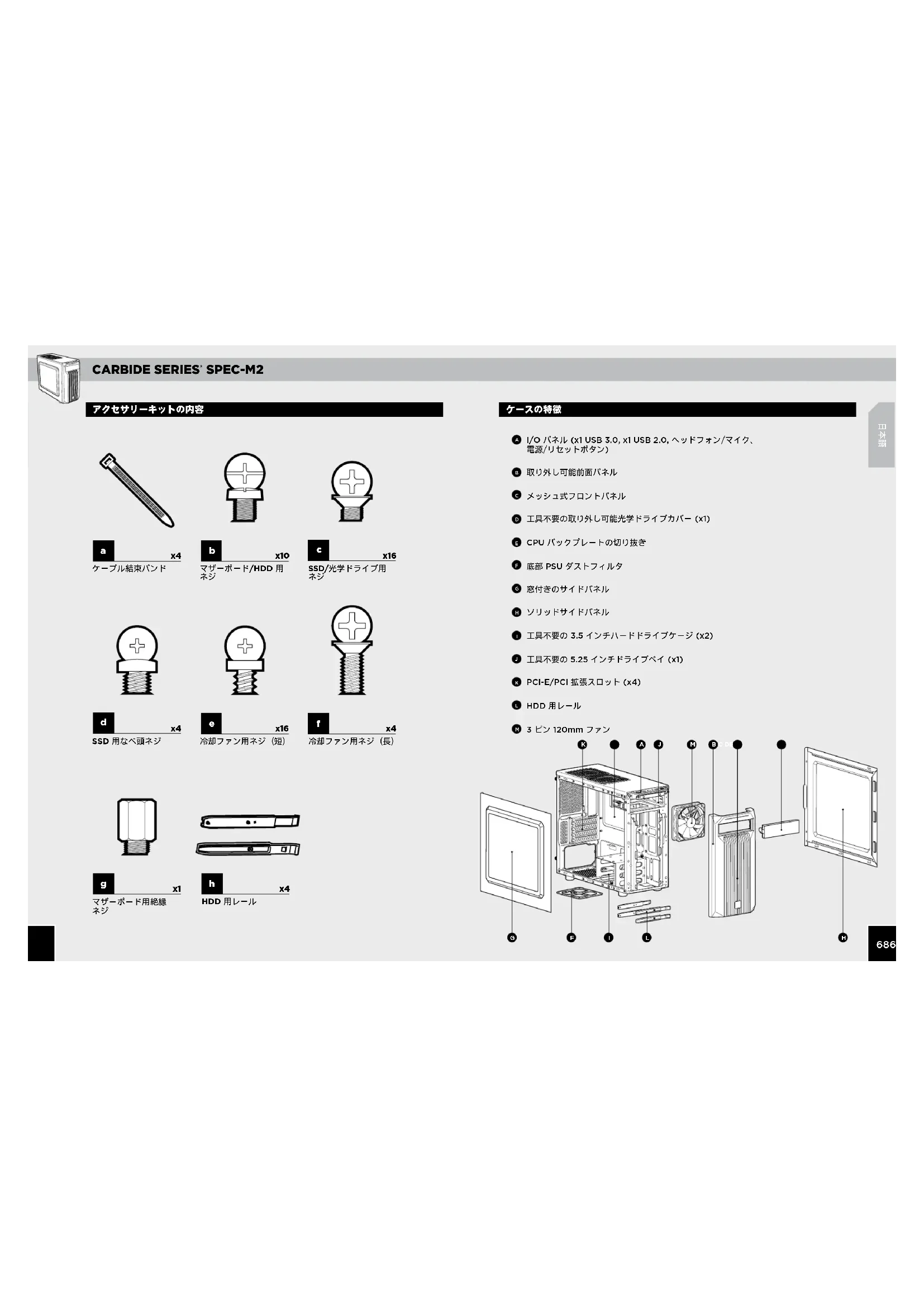

b x10 マザーボード/HDD 用ネジ

c x16 SSD/光学ドライブ用 ネジ

d x4 SSD 用なべ頭ネジ

e x16 冷却ファン用ネジ (短)

冷却ファン用ネジ（長）

g マザーボード用絶縁 ネジ

h x4 HDD 用レール

ケースの特徴

A I/O バネル (x1 USB 3.0, x1 USB 2.0, ヘッドフォン/マイク、電源/リセットボタン)
B 取り外し可能前面パネル
C メッシュ式フロントパネル
工具不要の取り外し可能光学ドライブカバー (x1)
E CPU パックプレートの切り抜き
F 底部 PSU ダストフィルタ
6 恓付きのサイドパネル
H ソリッドサイドバネル
① 工具不要の 3.5 インチハードドライブケージ (x2)
工具不要の 5.25 インチドライブベイ (x1)
PCI-E/PCI 拡張スロット (x4)
L HDD 用レール
3 ビン 120mm ファン

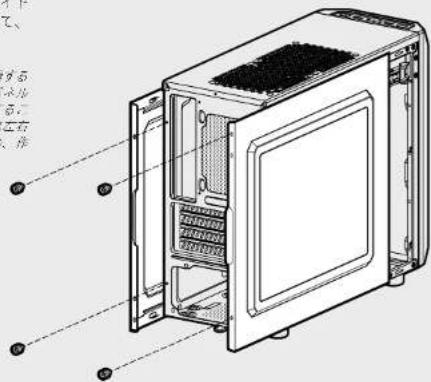

烘ねじを取り外してから、サイドパネルを後ろにスライドさせて、取り外します。

注：システムを構築する際に破除することがないよう、最初に両側のパネルを取り外し、厳れた場合で保管することを奨励します。両側のパネルは左右関係ありません。変形を防ぐため、作業時には取り外してください。

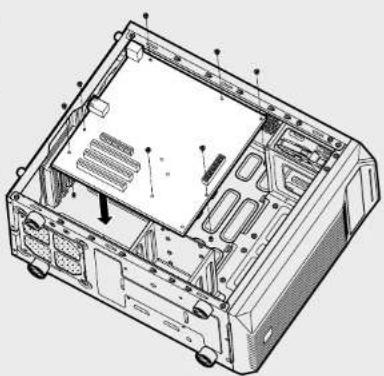

最初に、マザーボード用の I/O プレートを取り付けます（マザーボード付属の取扱説明書を参照してください）。

マザーボードを取り付け済みの絶縁体と揃えます。

同欄のねじを使用して、マザーボードをマザーボードトレイに固定します。b

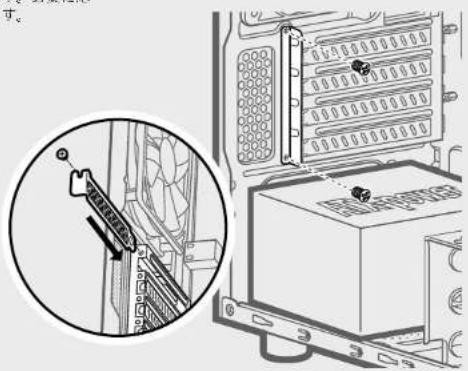

3. PCI-E/PCI カードの取り付け

スロット カバーを取り外し、拡張カードを取り付けます。必要に応じてネジで固定します。

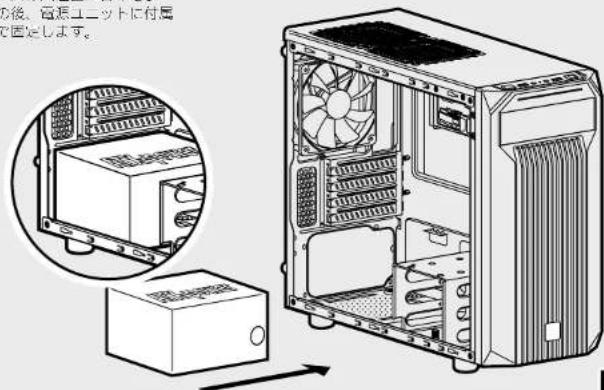

ケースの底面に電源ユニットを置き、ケースの穴位置に合わせます。その後、電源ユニットに付属のネジで固定します。

後、電源工二ットに付属 固定します。

CARBIDE SERIES SPEC-M2

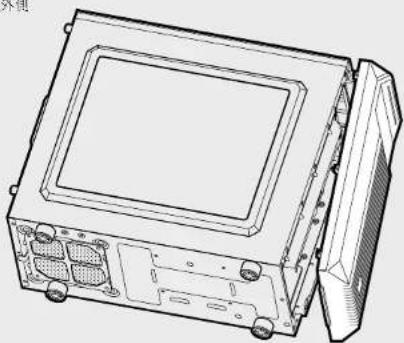

5. 前面パネルの取り外し

前面パネルを取り外すには、低面パネルにあるタブをつかみ、外側に引き出します。

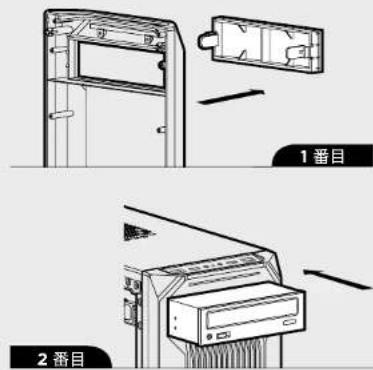

まず、フロント・パネルのうち 5.25 インチドライブ用ペイカバーを取り外し、光学ドライブをドライブペイに押入します。ドライブを固定するため、工具不要ラッチが力チッという音がするまで差し込きます。光学ドライブを取り外すには、工具不要のタブを担んでから、ドライブを外側に引きます。

1 番目 2 番目

7. HDD の取り付け

ステップ1- リイドレールの突起とドライブのコネクタが同じ向きになるようにし、ドライブにサイドレールを固定します。

ステップ2-図に示すように、マザーボードの後ろからHDDケージにドライブとレールアセンブリを挿入します。

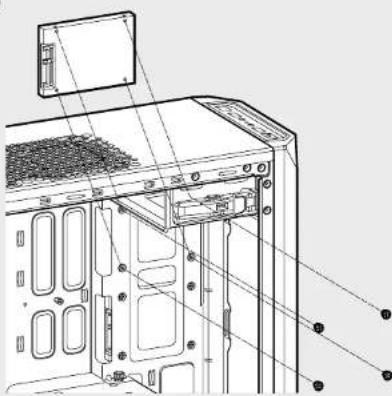

図を参考に取り付けトレイに 55D を押入し、ネジで固定します。

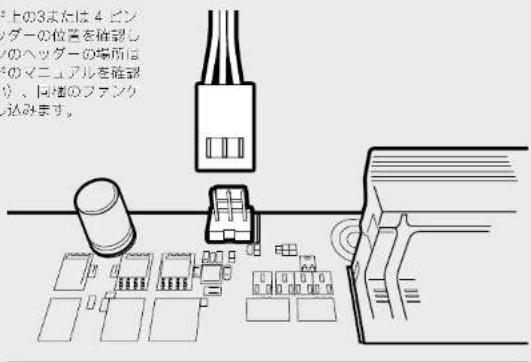

マザーボード上の3または4ピンのファンヘッダーの位置を確認した後（ファンのヘッダーの場所はマザーボードのマニュアルを確認してください）、両種のファンターブルを差し込みます。

上の3または4ピンダーの位置を確認しのヘッダーの場所はのマニュアルを確認し、両槽のファンク込みます。

10. フロント I/O コネクタの取り付け

フロントパネルのヘッダーの場所とピン配列は、マザーボードのマニュアルを確認してください。

USB 3.0 USB 2.0 HD AUDIO RESET SW POWER LED - POWER SW HDD LED POWER LED +

よくある質問

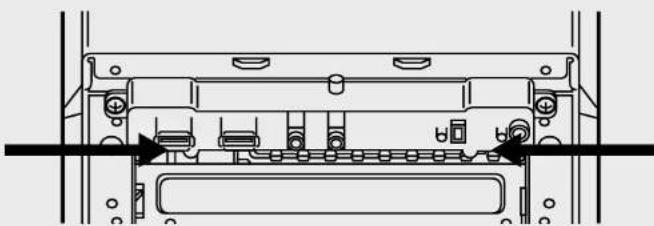

1. I/O パネルの取り外し方を教えてください。

必要な場合、フロントフェイシアを取り外して（手順5）から、各サイドのパネルの2本のねじを緩めることにより、/0パネルを取り外すことができます。

2. I/O パネルの電源とリセットヘッダーで極性は重要ですか?

いいえ。LED のヘッダーでのみ重要です。

3. 破損したケースを受け取ったか、またはファンの一つが動作しない場合、誰に連絡すべきですか？

corsair.force.comにアクセスして、当社が破損した部品を交換できるよう、RMAを依頼します。

4. どこにファンを搭載できますか？

ファンマウントの位置
フロント	× 2 120mm (1含まれました)
上部	× 2 120mm
上ア	× 1 120mm
下部	x
サイド	x
一夫	x

このケースに関する詳細は、corsalr.com の製品ページにアクセスしてください。

CARBIDE SERIES® SPEC-M2
