MANUAL DE UTILIZADOR Carbide SPECM2 CORSAIR
a x4
Ataduras para cables
Índice Especificações do gabinete
Parabéns: 55
Especificações do gabinete: 56
Conteúdo do kit de acessórios: 57
Recursos do gabinete: 58
Removendo os painéis laterals: 59
Instalando a piaca-mãe: 59
Instalando a(s) placa(s) PCI-E/PCI: 50
Instalando a fonte de alimentação:....60
Removendo o painel dianteiro:....61
Instalando uma ODD: 61
Instalando HDDs: 62
Instalando SSDs: 62
Allimentando as ventolinhas do gabinete: 63
Instalando os conectores de E/S dianteiros: 63
Perguntas frequentes: 64
Parabéns!
Obrigado por ter adquirido o Gabinete para jogos Micro-ATX Carbide Series SPEC-M2.
O Gabinete para jogos Micro-ATX Carbide Series SPEC-M2 foi construído com desempenho em mente. Uma ventoinha com LED de 120 mm de entrada frontal de rede empurra ar frio pela placa gráfica e CPU. Espaço para até cinco ventoinhas no total e suporte nativo para SSDs significa que seu próximo sistema será facilmente atualizado quando você quiser.
Comprimento: 448mm
Largura: 198mm
Altura: 378mm
Peso: 4.5kg
Comprimento máximo da GPU: 383mm
Altura máxima da ventoinha da CPU: 150mm
Comprimento máximo da PSU: 160mm

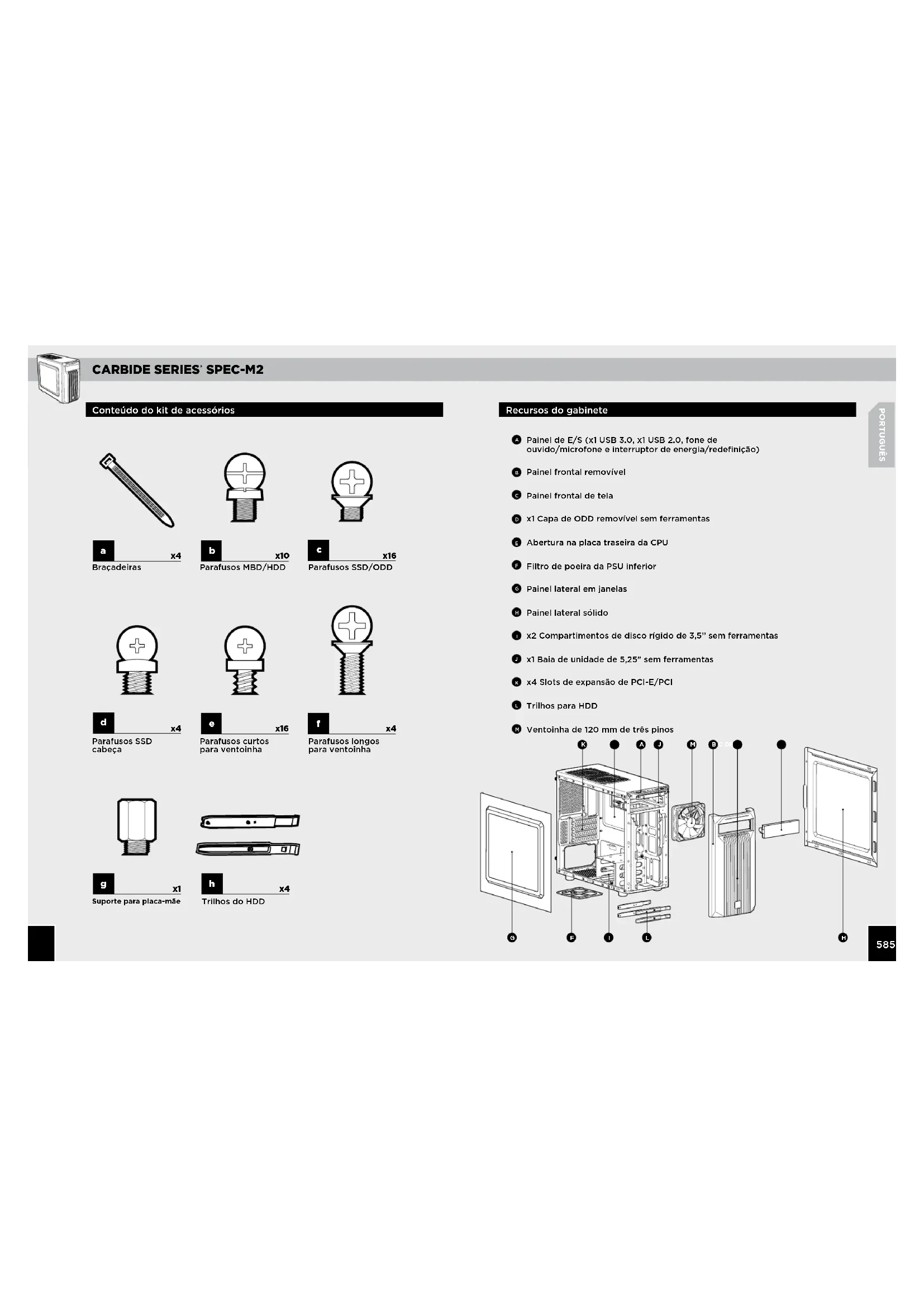

Conteúdo do kit de acessórios

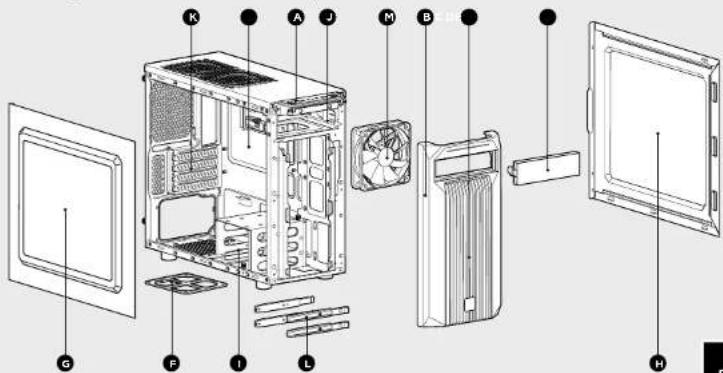

Recursos do gabinete
A Painel de E/S (x1 USB 3.0, x1 USB 2.0, fone de ouvido/microfone e interruptor de energia/redefinição)
B Painel frontal removivel
c Painel frontal de tela
D x1 Capa de ODD removível sem ferramentas
E Abertura na placa traseira da CPU
F Filtro de poeira da PSU inferior
6 Painel lateral em janelas
H Painel lateral sólido
① x2 Compartimentos de disco rígido de 3,5" sem ferramentas
x1 Bala de unidade de 5,25" sem ferramentas
K x4 Slots de expansão de PCI-E/PCI
Trilhos para HDD
H Ventoinha de 120 mm de três pinos

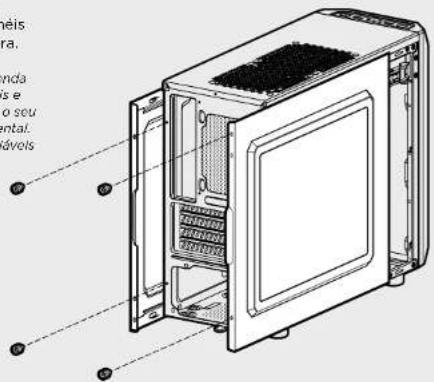

1. Removendo os painéis laterais
Simplesmente remova os parafusos e deslize os painéis laterais para trás e para fora.
Observação: A Corsair recomenda remover os dois painéis laterais e reservá-los enquanto constrói o seu sistema para evitar dano acidental. Os dois painéis são intercambiáveis e devem ser removidos para reduzir a desordem.


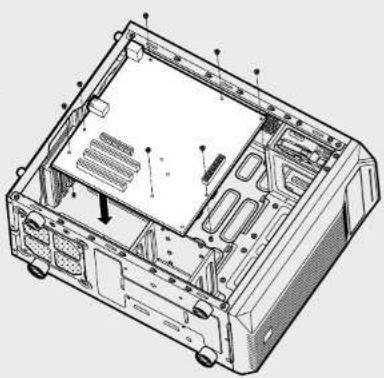

neis ra. enda es e so seu ntal. áveis ① ② ③2. Instalando a placa-mãe
Primeiro, instale a blindagem de E/S da sua placa-mãe (consulte o manual de sua placa-mãe para instruções).
Alinhe sua placa-mãe com os suportes pré-instalados.
Use os parafusos fornecidos para prender a placa-mãe à bandeja da placa-mãe.

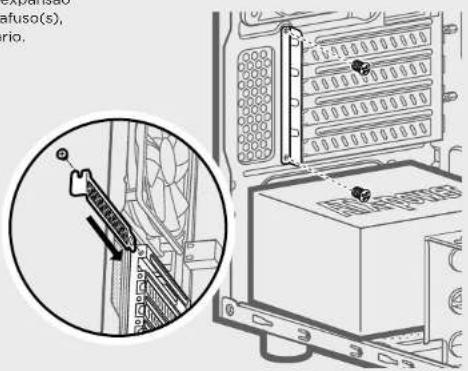

Remova a tampa do slot, instale a placa de expansão e prenda com parafuso(s), conforme necessário.

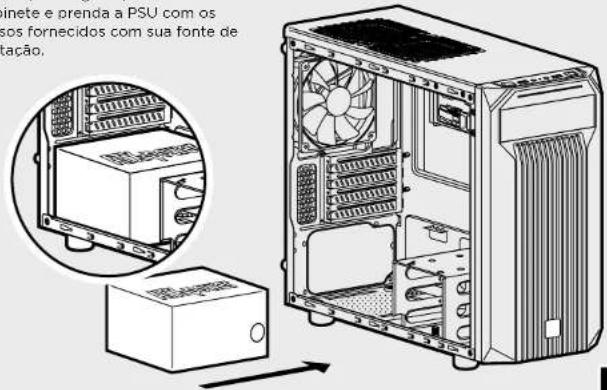

4. Instalando a fonte de alimentação
Posicione a PSU na parte inferior do gabinete e, em seguida, alinhe os orifícios do gabinete e prenda a PSU com os parafusos fornecidos com sua fonte de alimentação.
CARBIDE SERIES SPEC-M2

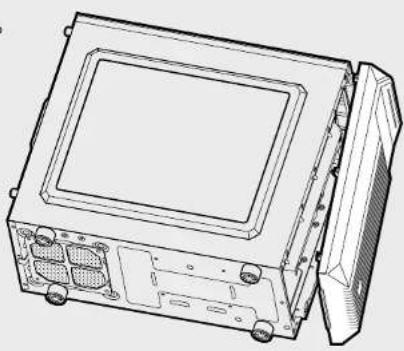

5. Removendo o painel dianteiro
Para remover o painel dianteiro (painel frontal), segure a aba localizada no painel inferior e puxe-a para fora.

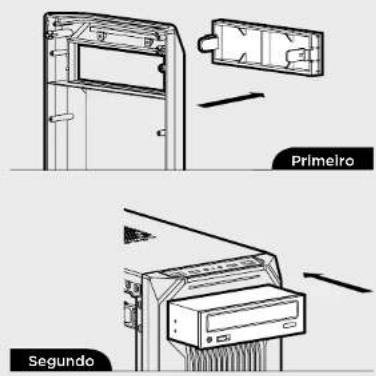

6. Instalando uma ODD
Primeiro, remova a tampa da baia de unidade de 5,25º do painel frontal e, em seguida, deslize o ODD na baia de unidade até que a trava que dispensa o uso de ferramenta se encaixe, prendendo a unidade. Para soltar uma unidade óptica, empurre a aba para dentro e, em seguida, puxe a unidade para fora.


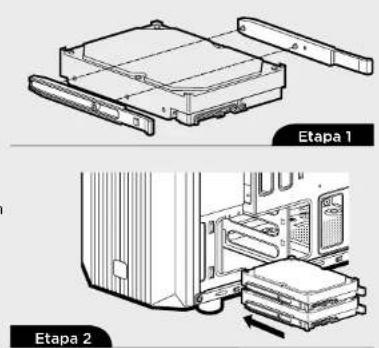

Primeiro Segundo7. Instalando HDDs
Etapa 1 - Prenda os trilhos laterais à unidade, com as garras e os conectores da unidade virados para o mesmo lado.


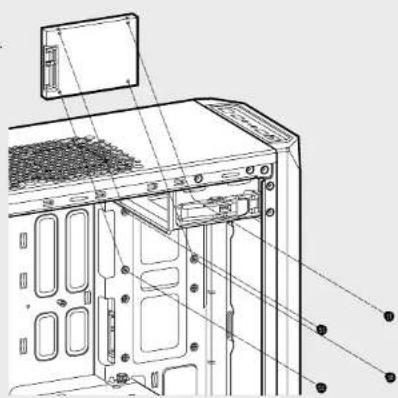

8. Instalando SSDs
Insira uma SSD na bandeja de montagem e prenda com os parafusos conforme mostrado.

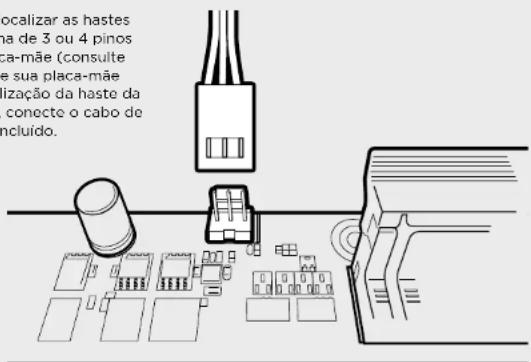

9. Alimentando as ventoinhas do gabinete
Depois de localizar as hastes da ventoinha de 3 ou 4 pinos em sua placa-mãe (consulte o manual de sua placa-mãe para a localização da haste da ventoinha), conecte o cabo de ventoinha incluído.
Consulte o manual de sua placamãe para obter as localizações e a pinagem da haste do painel dianteiro.
- Como eu removo o painel de E/S?

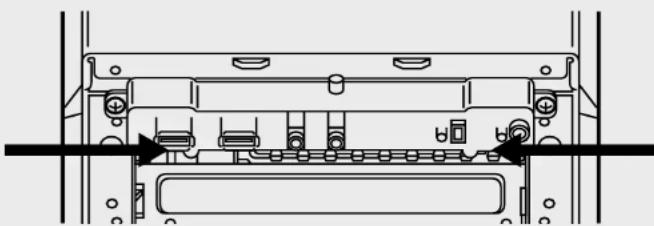

Se necessário, você pode desinstalar seu painel de E/S removendo o painel dianteiro (etapa 5) e desaparafusando os dois parafusos em cada lado do painel (ver desenho).
- A polaridade é importante quando o painel de E/S alimenta e redefine o conector? Não, apenas as hastes do LED.
- Quem eu devo contactar caso eu receba meu gabinete danificado ou se uma das ventoinhas não estiver mais funcionando? Vá para corsair.force.com e solicite um RMA, para que possamos substituir as peças danificadas.
- Onde eu posso montar uma ventoinha?
| Montar um fã | |
| Dienteira x2 120mm (incluido) | |
| Superior x2 120mm | |
| Traseiro x1 120mm | |
| Inferior x | |
| Lateral x | |
| Central x | |
Para saber mais sobre este caso visite a página do produto no corsalr.com
CARBIDE SERIES SPEC-M2
