MANUAL DE UTILIZADOR Carbide Clear 600C CORSAIR

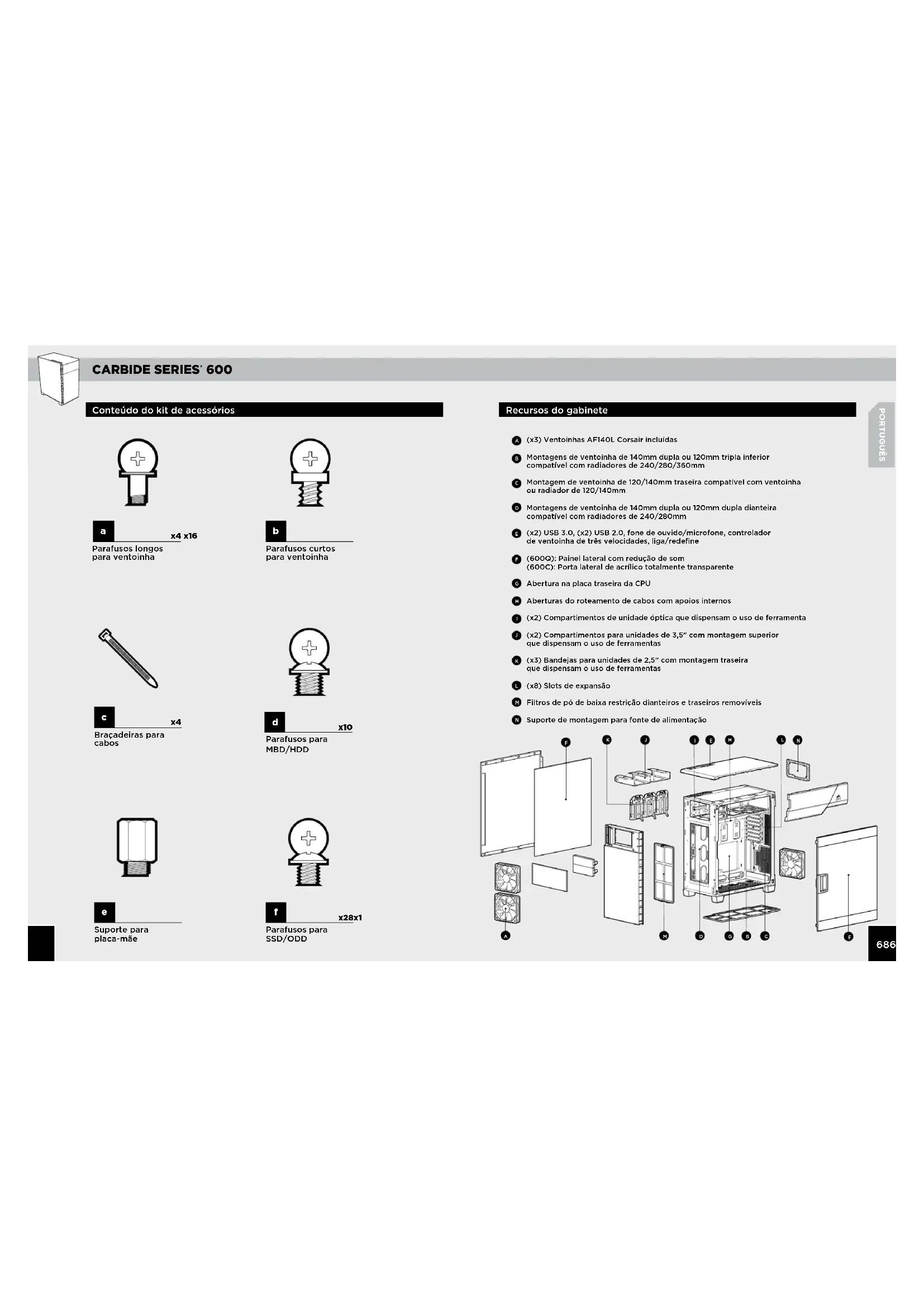

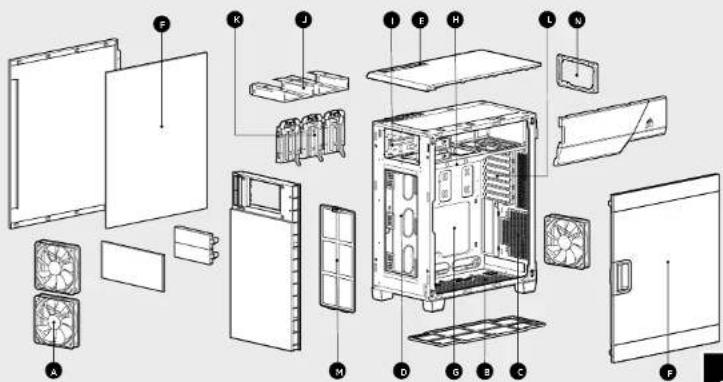

Recursos do gabinete Conteúdo do kit de acessórios

PORTUGUÊS (x3) Ventoinhas AF140L Corsair incluídas Montagens de ventoinha de 140mm dupla ou 120mm tripla inferior compatível com radiadores de 240/280/360mm Montagem de ventoinha de 120/140mm traseira compatível com ventoinha ou radiador de 120/140mm Montagens de ventoinha de 140mm dupla ou 120mm dupla dianteira compatível com radiadores de 240/280mm (x2) USB 3.0, (x2) USB 2.0, fone de ouvido/microfone, controlador de ventoinha de três velocidades, liga/redefine (600Q): Painel lateral com redução de som (600C): Porta lateral de acrílico totalmente transparente Abertura na placa traseira da CPU Aberturas do roteamento de cabos com apoios internos (x2) Compartimentos de unidade óptica que dispensam o uso de ferramenta (x2) Compartimentos para unidades de 3,5” com montagem superior que dispensam o uso de ferramentas (x3) Bandejas para unidades de 2,5” com montagem traseira que dispensam o uso de ferramentas (x8) Slots de expansão Filtros de pó de baixa restrição dianteiros e traseiros removíveis Suporte de montagem para fonte de alimentação

Parafusos longos para ventoinha Parafusos curtos para ventoinha Braçadeiras para cabos x10 x28x1 Parafusos para MBD/HDD Parafusos para SSD/ODD Suporte para placa-mãe a b

3. Instalando uma unidade de 5,25"

2. Instalando a placa-mãe

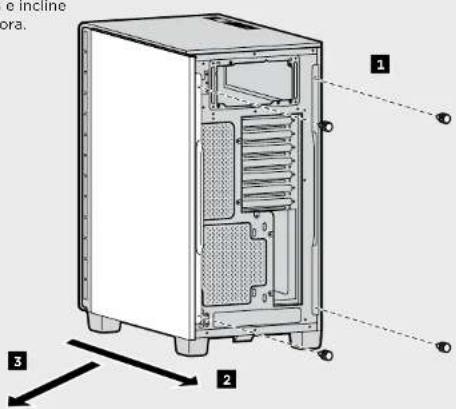

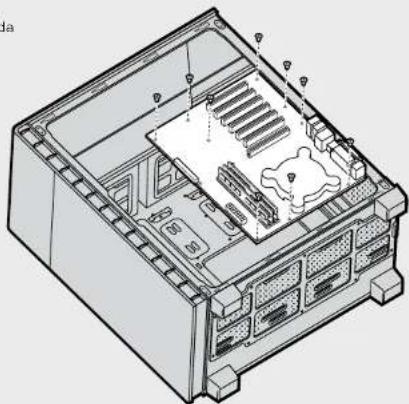

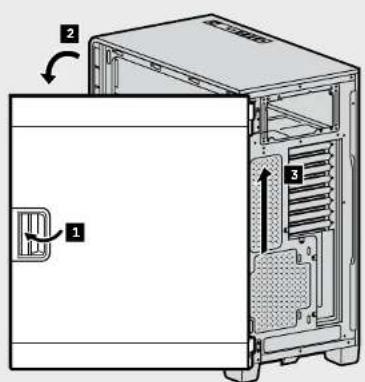

Puxe a trava para liberar o painel lateral de acrílico, e então levante o painel para fora da dobradiça.Encaixe a blindagem de E/S da sua placa-mãe na abertura.Alinhe a placa-mãe aos suportes do gabinete.Fixe com os parafusos incluídos.Remova os parafusos e incline o painel lateral para fora. 600C STEP1

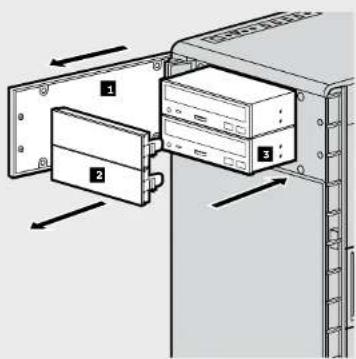

1. Abra a porta dianteira. 2. Remova a blindagem do compartimento de 5,25". 3. Insira a unidade de 5,25” no compartimento dianteiro até que a trava que dispensa o uso de ferramenta se encaixe, fixando a unidade. Observação: Para remover sua unidade, empurre a aba que dispensa o uso de ferramentas para liberar a unidade, e retire-a da parte dianteira.

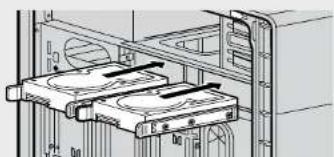

72717. Instalando placa(s) PCI-E/PCI6. Instalando a fonte de energia5. Instalando SSDs4. Instalando HDDsPasso 1 – Coloque a unidade na bandeja de unidades de 3,5”.Passo 2 – Deslize a unidade e o conjunto do trilho para o compartimento HDD por trás da placa-mãe, conforme mostrado.Passo 1

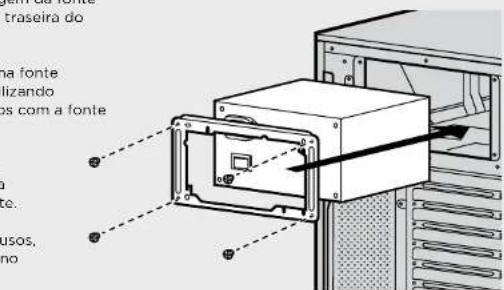

Passo 2Retire os parafusos que fixam o suporte de montagem da fonte de alimentação na traseira do gabinete.Prenda o suporte na fonte de alimentação utilizando parafusos (incluídos com a fonte de alimentação).Deslize a fonte de alimentação para a traseira do gabinete.Substitua os parafusos, fixando o suporte no gabinete.Observação: A PSU deve ser instalada com a ventoinha com a face para baixo, para garantir o fluxo de ar adequado.

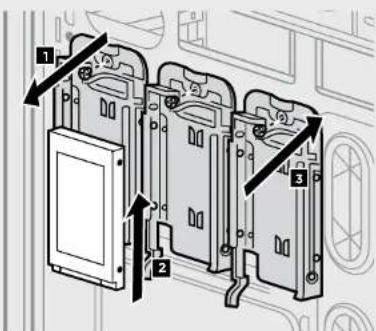

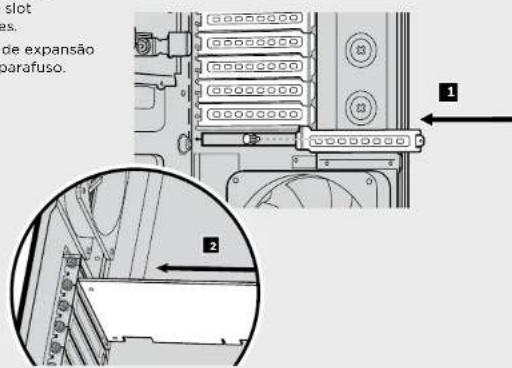

1. Remova os parafusos e as tampas de slot correspondentes. 2. Instale a placa de expansão e fixe com um parafuso.1. Remova os parafusos para liberar a bandeja de unidades da parte de trás da bandeja da placa-mãe. 2. Deslize a unidade de 2,5" para a bandeja, até que ela se encaixe. 3. Prenda novamente a bandeja de unidades na parte de trás da bandeja da placa-mãe. 600C_600Q Step 5

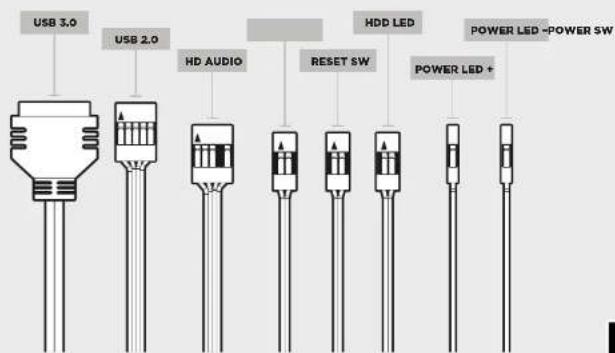

11. Instalando os conectores de E/S dianteiros

10. Conectando o controlador da ventoinha

1. Conecte o conector de energia SATA ao cabo de alimentação SATA da PSU. 2. Conecte o conector de 3 ou 4 pinos da ventoinha na haste da ventoinha do gabinete. 3. Pressione o botão de seleção de velocidade da ventoinha no estojo para alternar a velocidade da ventoinha.Consulte o manual da sua placa-mãe para obter as localizações e a pinagem da haste do painel dianteiro.

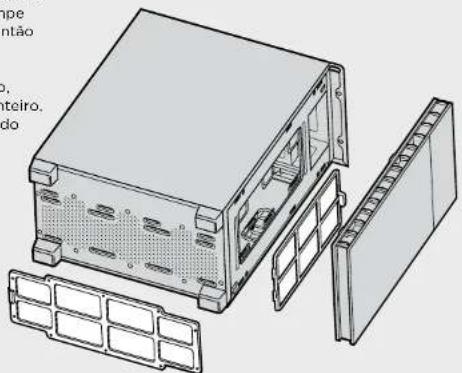

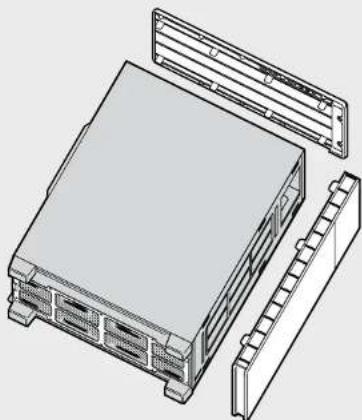

Por dentro do gabinete, empurre cuidadosamente as abas que fixam a dianteira ou o topo ao gabinete, e puxe suavemente para fora. Repita para todas as seis (6) abas para o painel dianteiro ou as oito (8) abas para o painel superior.Para substituir os painéis, simplesmente recoloque-os no local com cuidado.Retire o filtro de pó do fundo conforme mostrado, limpe com ar comprimido e então substitua.Retire o painel dianteiro, retire o filtro de pó dianteiro, limpe com ar comprimido e então substitua.

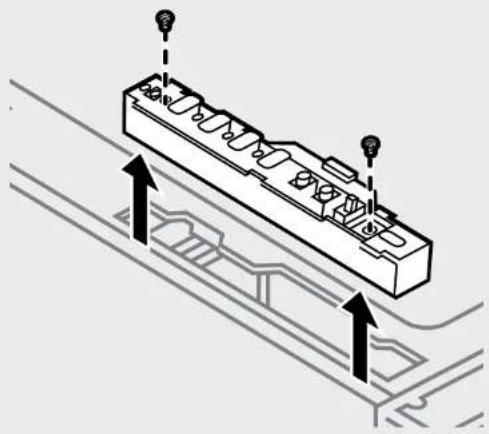

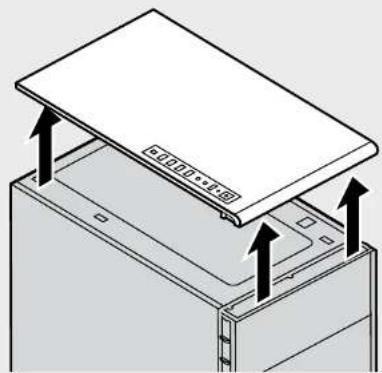

Perguntas frequentes 1. Como eu retiro o painel de E/S? Retire o painel superior conforme mencionado no Passo 8: e então retire os parafusos e puxe o painel de E/S para cima, com cuidado:2. A polaridade é importante quando o painel de E/S energiza e redefine o conector? Não, apenas os conectores LED.3. Quem eu devo contactar caso eu receba meu gabinete danificado ou se uma das ventoinhas não estiver mais funcionando? Acesse corsair.force.com e solicite um RMA, para que possamos substituir as peças danificadas.4. Onde eu posso montar uma ventoinha?Para saber mais sobre este caso visite a página do produto no corsair.comMontar um fãFrente x2 120mm/140mmTopo xTraseira x1 120mm/140mmInferior x3 120mm, x2 140mmLateral xMeio x
