Crystal 570X RGB - Unidade Central CORSAIR - Manual de utilização gratuito

Tipo de produto	Gabinete mid-tower ATX
Marca	Corsair
Modelo	Crystal 570X RGB
Material	Vidro temperado e aço
Dimensões (L × P × A)	480 mm × 234 mm × 512 mm
Formato de placa-mãe compatível	ATX, Micro-ATX, Mini-ITX
Baias para discos rígidos de 3,5"	2
Baias para SSD de 2,5"	2 (também compatível com discos de 3,5")
Ventiladores incluídos	3 × SP120 RGB (frontal)
Baias para ventiladores adicionais	Frontal: 3 × 120 mm / 2 × 140 mm; Superior: 2 × 120/140 mm; Traseiro: 1 × 120 mm
Compatibilidade com radiadores	Frontal: 280/360 mm; Superior: 240 mm; Traseiro: 120 mm
Comprimento máximo da placa de vídeo	370 mm
Altura máxima do cooler da CPU	170 mm
Comprimento máximo da fonte de alimentação	225 mm
Conectores do painel frontal	USB 3.0, HD Audio, botão liga/desliga, reset, LED HDD, LED power
Filtros antipoeira	Sim (frontal, superior, inferior)
Painéis de vidro temperado	Laterais, frontal, superior
Cobertura da fonte	Sim, com compartimento para fonte
Controlador RGB integrado	Sim, no modelo 570X RGB
Cor	Preto (padrão)

Perguntas frequentes - Crystal 570X RGB CORSAIR

A polaridade é importante para a alimentação do painel de E/S e o jumper de reset?

Não, a polaridade só é importante para os conectores de LED. Para os botões liga/desliga e reset, assim como os LEDs HDD, você pode conectar os cabos em qualquer direção.

A quem devo recorrer se meu gabinete chegar danificado ou se um ventilador não funcionar?

Por favor, acesse o site corsair.force.com e solicite um RMA (autorização de devolução de mercadoria) para obter a substituição das peças danificadas.

Onde posso instalar ventiladores adicionais?

Você pode instalar ventiladores adicionais na frontal (3×120 mm ou 2×140 mm), na parte superior (2×120/140 mm) e na traseira (1×120 mm). As baias frontais já vêm com 3 ventiladores SP120.

Como instalar a placa-mãe no gabinete?

Primeiro, encaixe a placa de proteção de E/S da placa-mãe no recorte correspondente. Em seguida, alinhe a placa-mãe sobre os espaçadores do gabinete e fixe-a com os parafusos fornecidos.

Como limpar os painéis de vidro temperado sem arranhá-los?

Use um pano macio não abrasivo e um limpador de vidros sem amônia. Evite produtos abrasivos e esponjas ásperas que possam riscar o vidro.

Qual tipo de fonte é compatível com este gabinete?

O gabinete aceita fontes ATX padrão com até 225 mm de comprimento. A fonte é colocada na câmara inferior, atrás da cobertura dedicada.

Como gerenciar os cabos dentro do gabinete?

O gabinete oferece espaços para passagem de cabos e pontos de amarração. Recomenda-se passar os cabos atrás da bandeja da placa-mãe para um acabamento limpo.

O gabinete vem com um controlador RGB?

Sim, o modelo Crystal 570X RGB inclui um controlador de ventilador RGB com botões para ajustar a velocidade, a cor e o modo de iluminação.

Qual é a garantia do gabinete Corsair Crystal 570X RGB?

A Corsair oferece uma garantia de dois anos em seus gabinetes. Para mais detalhes, consulte o site oficial da Corsair.

Posso instalar um radiador de 360 mm na frontal?

Sim, o gabinete aceita um radiador de 360 mm na frontal. Certifique-se de que o comprimento total do radiador e dos ventiladores não exceda o espaço disponível.

MANUAL DE UTILIZADOR Crystal 570X RGB CORSAIR

Parte superior: 240mm

Índice Especificações do gabinete

Parabéns:	55
Especificações do gabinete:	56
Conteúdo do kit de acessórios:	57
Recursos do gabinete:	58
Remover os painéis laterais:	59
Instalar a placa-mãe:	59
Instalar HDDs:	60
Instalar SSDs:	60
Instalar a fonte de alimentação:	61
Instalar placa(s) PCI-E/PCI:	61
Remover os painéis dianteiro e superior:	62
Instalar os conectores de E/S dianteiros:	62
Remover bandejas de ventilação:	63
Usar o controlador de ventolinha RGB (570X RGB):	63
Perguntas frequentes:	64

Parabéns!

Obrigado por ter adquirido a Crystal Series 570X - Gabinete mid-tower ATX Premium com vidro temperado.

Crystal Series 570X

O vidro temperado impecável ao redor de todo o chassi permite que todos os componentes da sua construção sejam visíveis. A Crystal Series 570X possui espaço suficiente para radiadores de quase todos os tamanhos e até seis ventoinhas de gabinete. Por meio das três ventoinhas SPI20 incluídas e um gerenciamento fácil do cabo, você pode otimizar a personalização.

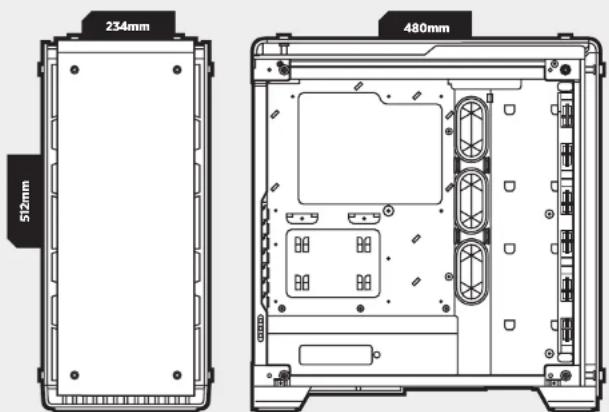

Comprimento:	480mm
Largura:	234mm
Altura:	512mm

Comprimento máximo da GPU:	370mm
Altura máxima da ventoinha da CPU:	170mm
Comprimento máximo da PSU:	225mm

Locals das ventolinhas:
Frente:	3 x 120/2 x 140mm
Topo:	2 x 120/140mm
Traseira:	120mm

Compatibilidade do radiador:
Fronto:	280mm/360mm
Topo:	240mm
Traseira:	120mm

Conteúdo do kit de acessórios

a x6 Braçadeiras para cabos

b x20 Parafusos para MBD/HDD

c x8 Parafusos para SSD/ODD

d x12 Parafusos curtos para ventoinha

e x8 Parafusos longos para ventoinha

Suporte da placa-mãe

g x2 Fitas aderentes

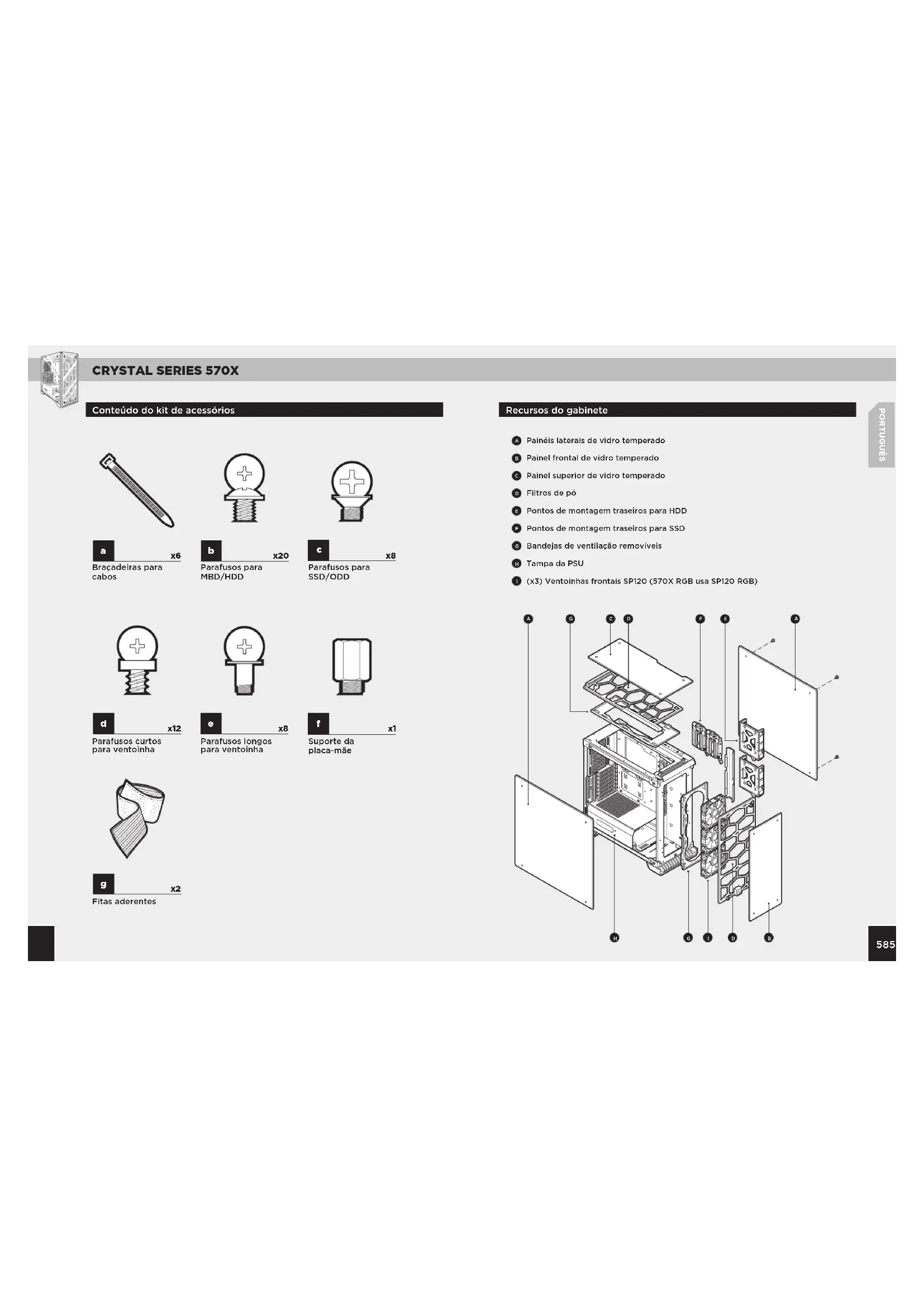

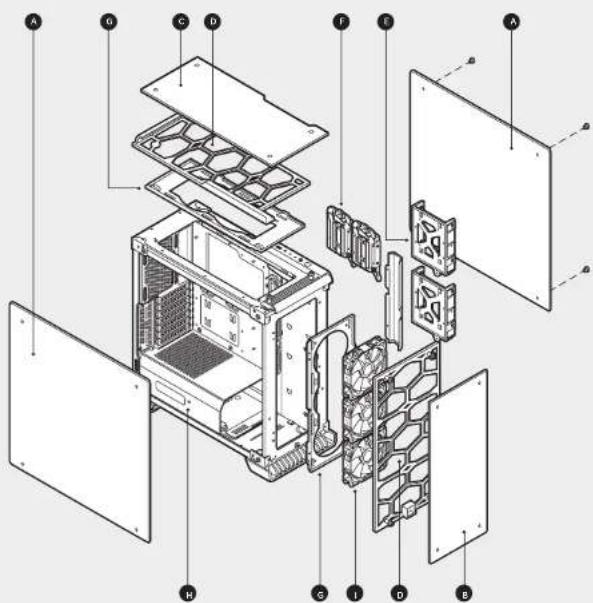

Recursos do gabinete

A Painéis laterais de vidro temperado
R Painel frontal de vidro temperado
C Painel superior de vidro temperado
D Filtros de pó
E Pontos de montagem traseiros para HDD
F Pontos de montagem traseiros para SSD
6 Bandejas de ventilação removíveis
H Tampa da PSU
(1) (x3) Ventoinhas frontais SP120 (570X RGB usa SP120 RGB)

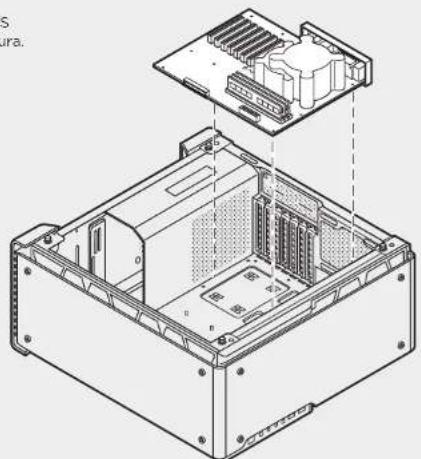

2. Instalar a placa-mãe

Encaixe a blindagem de E/S da sua placa-mãe na abertura.

Alinhe a placa-mãe com os suportes do gabinete.

Fixe com os parafusos incluidos.

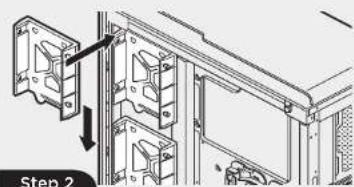

Passo 2 - Deslize o conjunto da unidade e do trilho para o local de instalação do HDD por trás da placa-mãe, conforme mostrado.

Step 2

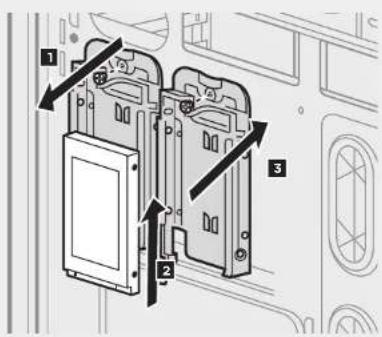

4. Instalar SSDs

Deslize a unidade de 2,5" para a bandeja até que ela se encaixe.

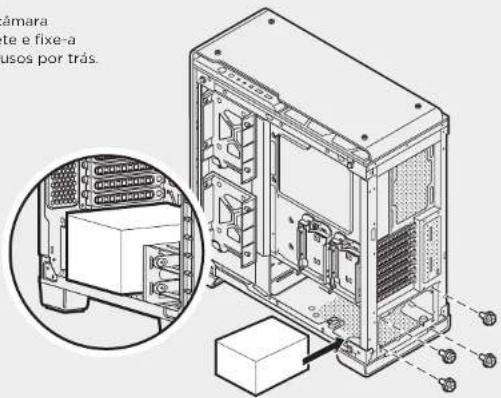

5. Instalar a fonte de alimentação

Instale a PSU na câmara inferior do gabinete e fixe-a com quatro parafusos por trás.

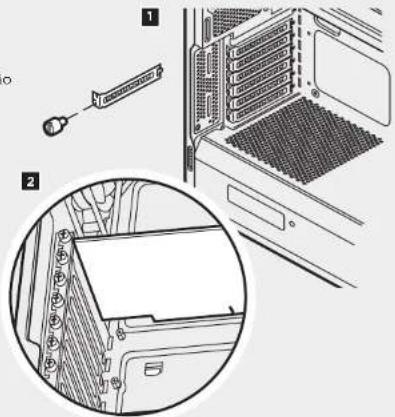

1. Remova os parafusos e as tampas de slot correspondentes.
2. Instale a placa de expansão e fixe com parafusos.

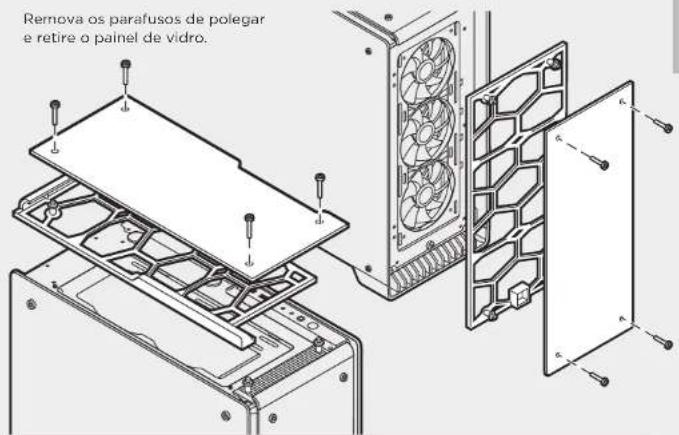

7. Remover os painéis dianteiro e superior

Remova os parafusos de polegar e retire o painel de vidro.

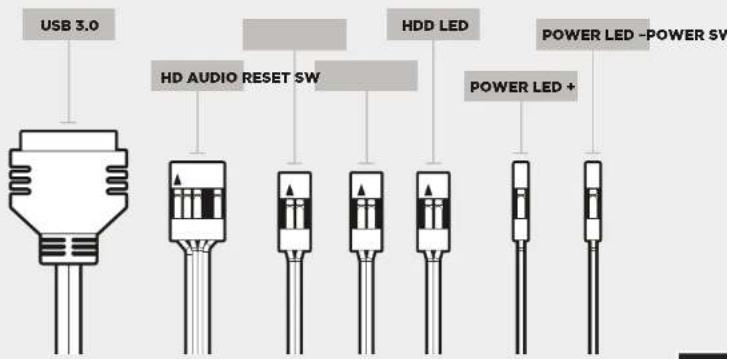

8. Instalar os conectores de E/S dianteiros

Consulte o manual da sua placa-mãe para obter as localizações e encaixe de pinos da haste do painel dianteiro.

CRYSTAL SERIES 570X

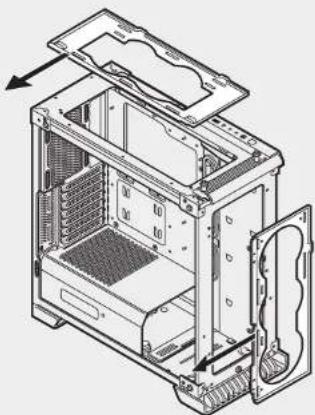

9. Remover bandejas de ventilação

Desaperte os parafusos da bandeja de ventilação e deslize-a do chassi para instalar ventoinhas e radiadores no exterior do mesmo.

Consulte o Guia de início rápido do controlador de ventoinha RGB incluído para obter instruções detalhadas.

Perguntas frequentes

1. A polaridade é importante quando o painel de E/S alimenta e reinicia a haste? Não, apenas as hastes do LED.
2. Quem devo contatar caso receba meu gabinete danificado ou uma das ventoinhas não estiver mais funcionando? Acesse corsair.force.com e solicite um RMA, para que possamos substituir a(s) peça(s) danificada(s).
3. Onde posso montar uma ventoinha?

Montar um fã
Fronte 3x120mm, 2x140mm (3x120mm incluído)
Topo 2x140mm/120mm
Traseira 120mm (incluído)
Fundo x
Lateral x
Centro x

Para saber mais sobre este gabinete, visite a página do produto em corsair.com
