Технические характеристики	Корпус ATX из закалённого стекла, совместимый с материнскими платами ATX, Micro-ATX и Mini-ITX
Система охлаждения	Поддержка до 6 вентиляторов 120 мм или 4 вентиляторов 140 мм
RGB-подсветка	Настраиваемая RGB-подсветка с 3 включёнными RGB-вентиляторами
Подключения	Порты USB 3.0, USB 2.0 и аудио на передней панели
Вместимость хранения	Поддержка 2 жёстких дисков 3,5 дюйма и 4 SSD 2,5 дюйма
Размеры	Размеры: 460 мм x 220 мм x 465 мм (Д x Ш x В)
Вес	Вес: около 10 кг
Использование	Идеально для игровых конфигураций и высокопроизводительных рабочих станций
Обслуживание	Съёмные пылевые фильтры для лёгкой очистки
Безопасность	Закалённое стекло для повышенной прочности и безопасности
Общая информация	Ограниченная гарантия 2 года, модульный дизайн для лёгкой установки

Часто задаваемые вопросы - Crystal 570X RGB CORSAIR

Как установить CORSAIR Crystal 570X RGB?

Чтобы установить CORSAIR Crystal 570X RGB, сначала снимите панели из закалённого стекла. Затем установите материнскую плату, подключите кабели, установите систему охлаждения и жёсткие диски. Завершите, снова подключив стеклянные панели.

Как управлять RGB-подсветкой корпуса?

Вы можете управлять RGB-подсветкой через программное обеспечение CORSAIR iCUE. Скачайте и установите программу, затем подключите корпус к компьютеру для настройки эффектов освещения.

CORSAIR Crystal 570X RGB совместим с моей материнской платой?

CORSAIR Crystal 570X RGB совместим с большинством материнских плат ATX, Micro-ATX и Mini-ITX. Проверьте размеры вашей материнской платы для обеспечения совместимости.

Как очистить пылевой фильтр корпуса?

Чтобы очистить пылевой фильтр, снимите его с места, пропылесосьте и при необходимости промойте водой. Убедитесь, что фильтр полностью высох, прежде чем вернуть его на место.

Каковы размеры CORSAIR Crystal 570X RGB?

Размеры CORSAIR Crystal 570X RGB: 460 мм (В) x 250 мм (Ш) x 520 мм (Г).

Как решить проблему перегрева?

Убедитесь, что корпус хорошо вентилируется и все вентиляторы работают исправно. Также проверьте, что процессор и видеокарта должным образом охлаждаются.

Могу ли я добавить дополнительные вентиляторы в корпус?

Да, CORSAIR Crystal 570X RGB может вместить до шести вентиляторов. Убедитесь, что у вас есть совместимые вентиляторы и проверьте доступные места для установки.

Поддерживает ли корпус водяное охлаждение?

Да, CORSAIR Crystal 570X RGB поддерживает водяное охлаждение. Вы можете установить радиаторы сверху, спереди или сзади корпуса в зависимости от конфигурации.

Где я могу найти запасные части для корпуса?

Запасные части можно найти на официальном сайте CORSAIR или у авторизованных продавцов. Также проверьте сообщества и форумы для альтернативных вариантов.

Как решить проблему чрезмерного шума вентиляторов?

Проверьте, не мешают ли вентиляторы кабели или пыль. Если шум сохраняется, попробуйте смазать подшипники или заменить вентиляторы на более тихие модели.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Crystal 570X RGB CORSAIR

Содержание Технические характеристики корпуса

Поздравления:	45
Технические характеристики корпуса:	46
Содержимое комплекта аксессуаров:	47
Особенности корпуса:	48
Снятие боковых панелей:	49
Установка материнской платы:	49
Установка жестких дисков:	50
Установка твердотельных макопителей:	50
Установка блока питания:	51
Установка карт PCI-E/PCI:	51
Снятие передней и верхней панелей:	52
Установка передних разъемов ввода-вывода:	52
Снятие лотков вентилятора:	53
Использование контроллера вентилятора RGB (570X RGB):	53
Часто задаваемые вопросы:	54

Поздравляем!

Благодарим за покупку Crystal Series 570X — корпуса премиум-класса форм-фактора ATX в формате Mid-Tower.

Crystal Series 570X

Благодаря безупречному закаленному стеклу, в которое заключен весь корпус, каждый компонент вашей системы выставлен на всеобщее обозрение. Корпус Crystal Series 570X обеспечивает достаточное пространство для радиатора практически любого размера и нескольких корпусных вентиляторов (до 6 штук). Благодаря трем комплектным вентиллаторам SP120 и удобной разводке кабелей можно оценить новый уровень индивидуальной настройки.

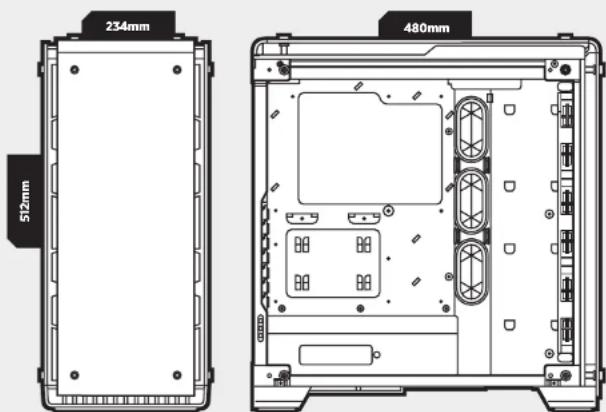

Длина:	480mm
Ширина:	234mm
Высота:	512mm

Максимальная длина графического процессора:	370mm
Максимальная высота охладителя центрального процессора	170mm
Максимальная длина блока питания:	225mm

Расположение вентиляторов:
Спереди:	3 x 120/2 x 140mm
Сверху:	2 x 120/140mm
Сзади:	120mm

Совместимость радиаторов:
Спереди:	280mm/360mm
Сверху:	240mm
Сзади:	120mm

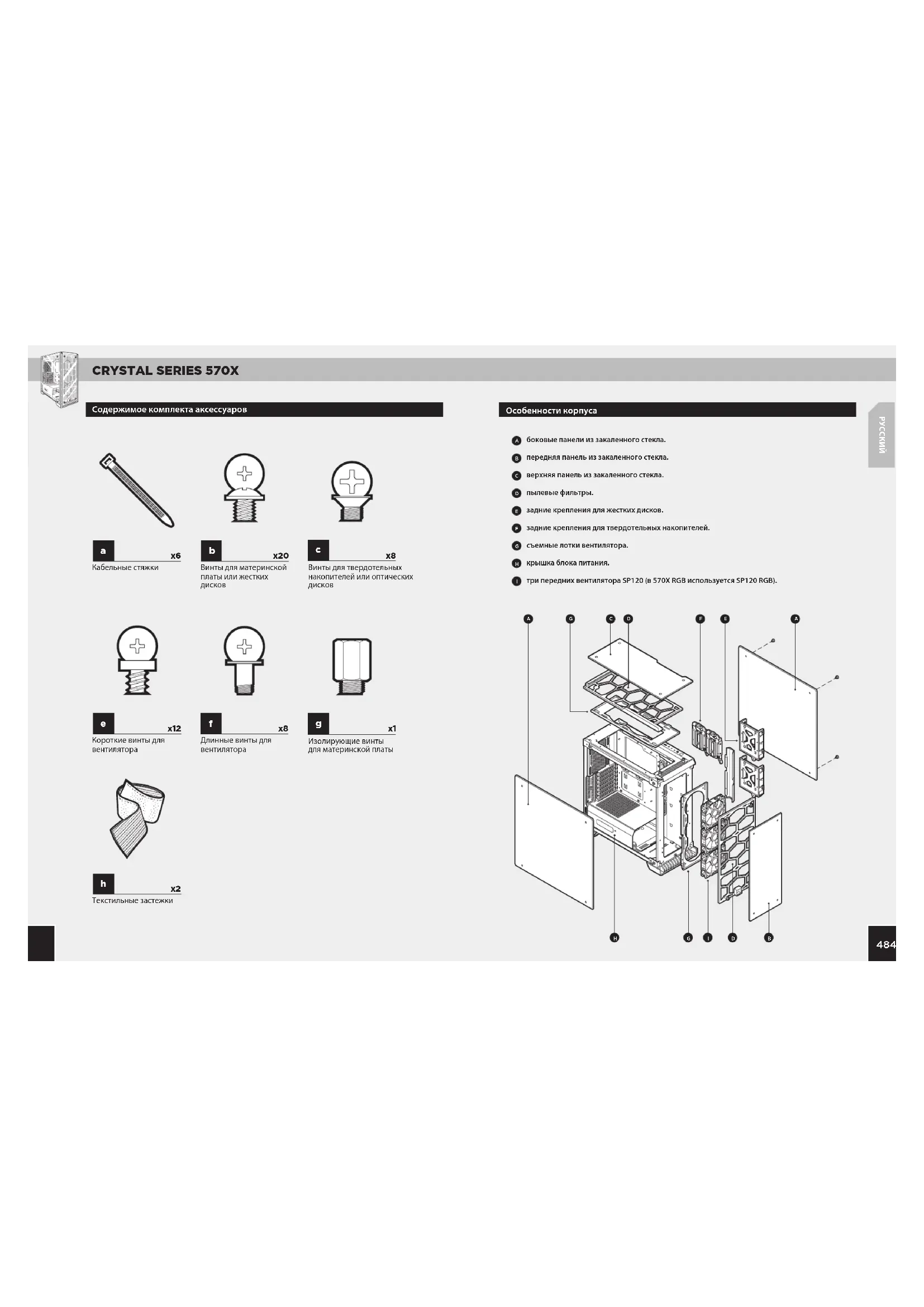

Содержимое комплекта аксессуаров

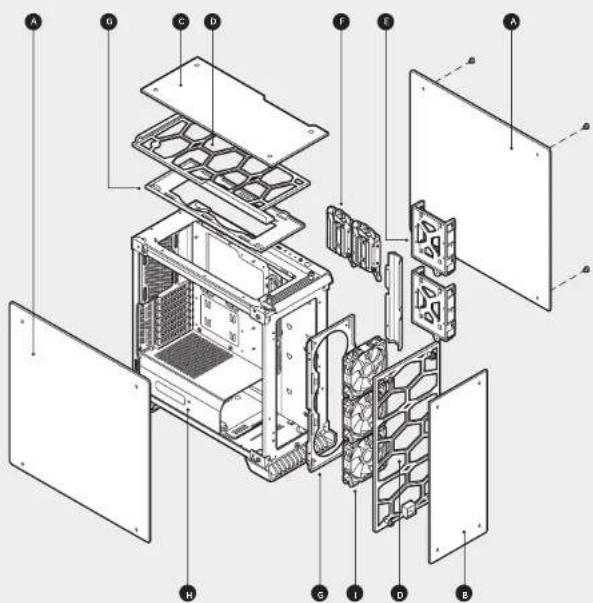

Особенности корпуса

боковые панели из закаленного стекла.
В передняя панель из закаленного стекла.
с верхняя панель из закаленного стекла.
пылевые фильтры.
E задние крепления для жестких дисков.
задние крепления для твердотельных накопителей.
б съемные лотки вентилятора.
крышка блока питания.
три передних вентилятора SP120 (в 570X RGB используется SP120 RGB).

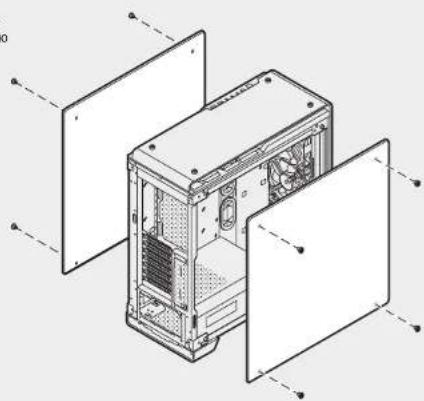

1. Снятие боковых панелей

Снимите винты с накатанными головками и вытащите боковую панель.

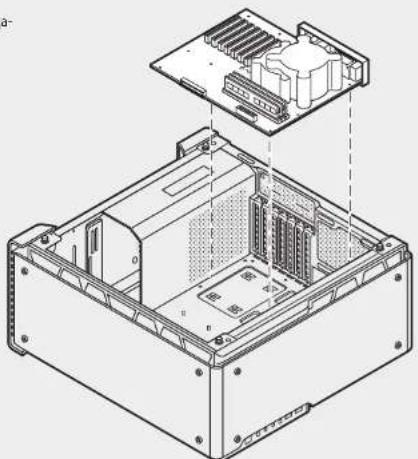

2. Установка материнской платы

Вставьте заглушку портов ввода- вывода материнской платы в вырез.

В корпусе выровняйте материнскую плату с изолирующими винтами.

Закрепите плату входящими в комплект винтами.

3. Установка жестких дисков

War 1 – Поместите диск в отсек для 3,5-дюймовых дисков.

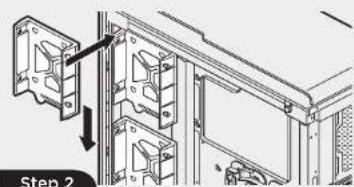

War 2 - Задвиньте диск и блок направляющих в крепления для жесткого диска за материнской платой, как показано на рисунке.

Step 2

Step 2

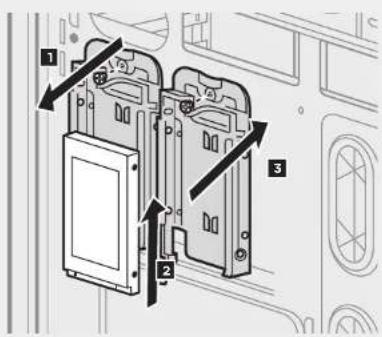

4. Установка твердотельных накопителей

Задвигайте 2,5-дюймовый диск в отсек до фиксации на месте.

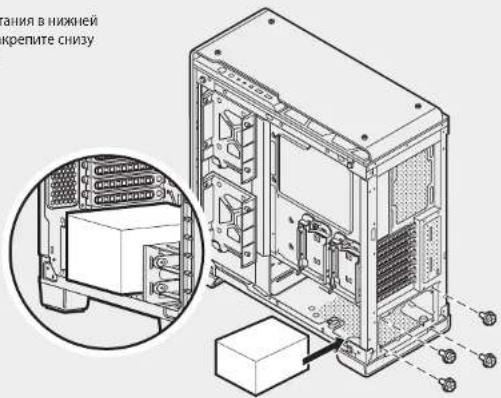

5. Установка блока питания

Установите блок питания в нижней камере корпуса и закрепите снизу четырьмя винтами.

гдания в нижней крепите снизу

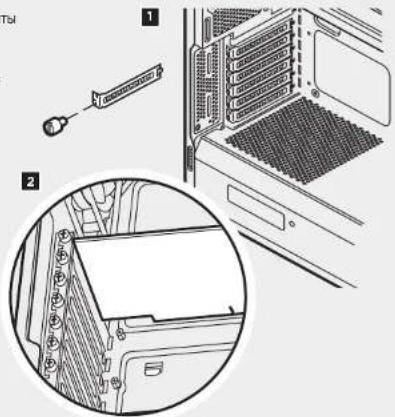

6. Установка карт PCI-E/PCI

1. Отверните барашковые винты и снимите соответствующие крышки разъемов.
2. Установите плату расширения и закрепите ее винтами.

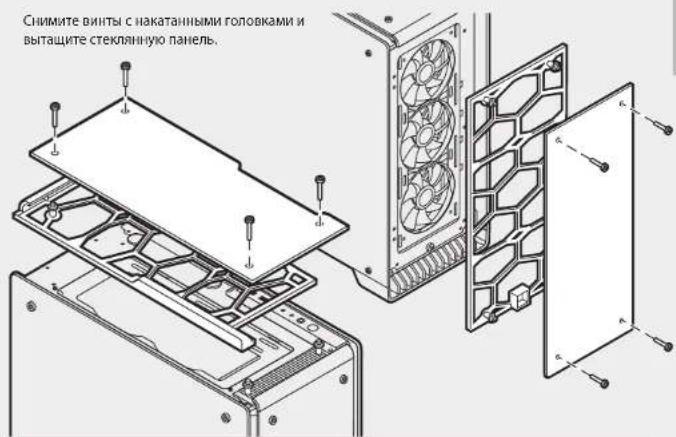

7. Снятие передней и верхней панелей

Снимите винты с накатанными головками и вытащите стеклянную панель.

Снимите винты с накатанными головками и вытащите стеклянную панель.

1. Установка передних разъемов ввода-вывода

Расположение разъемов и контактов для передней панели см. в руководстве по материнской плате.

USB 3.0 HD AUDIO RESET SW HDD LED POWER LED -POWER SV POWER LED +

CRYSTAL SERIES 570X

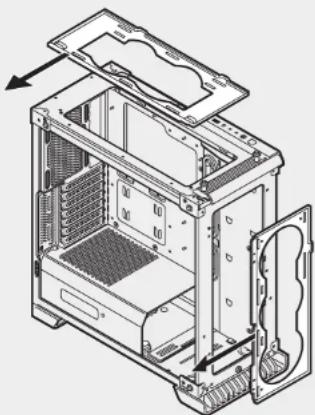

9. Снятие лотков вентилятора

Отвинтите лоток вентилятора и вытащите его из корпуса, чтобы было удобнее устанавливать вентиляторы и радиаторы.

10. Использование контроллера вентилятора RGB (570X RGB)

Подробные инструкции см. в кратком руководстве пользователя для контроллера вентилятора RGB.

Speed Color Mode

Часто задаваемые вопросы

1. Имеет ли значение полярность при использовании разъема питания и перезагрузки на панели ввода-вывода? Нет, она важна только для светодиодных разъемов.
2. К кому следует обратиться, если корпус получен поврежденным или один из вентиляторов больше не работает? Перейдите на веб-сайт corsair.force.com и запросите разрешение на возврат материалов (RMA), чтобы мы смогли заменить поврежденные детали.
3. Где можно установить вентилятор?

Расположение мест для монтажа вентиляторов
Спереди	3x120mm, 2x140mm (3x120mm включены)
Спирку	2x140mm/120mm
Слади	120mm (включены)
Снизу	x
Сбоку	x
Посредние	x

Дополнительную информацию об этом корпусе см. на странице продукта на веб-сайте corsair.com
