Tipo de producto	Caja semitorre ATX
Marca	Corsair
Modelo	Crystal 570X RGB
Material	Vidrio templado y acero
Dimensiones (An × Pr × Al)	480 mm × 234 mm × 512 mm
Factor de placa base compatible	ATX, Micro-ATX, Mini-ITX
Bahías para discos duros de 3,5"	2
Bahías para SSD de 2,5"	2 (además compatible con discos de 3,5")
Ventiladores incluidos	3 × SP120 RGB (frontal)
Bahías para ventiladores adicionales	Frontal: 3 × 120 mm / 2 × 140 mm; Superior: 2 × 120/140 mm; Trasero: 1 × 120 mm
Compatibilidad de radiadores	Frontal: 280/360 mm; Superior: 240 mm; Trasero: 120 mm
Longitud máxima de tarjeta gráfica	370 mm
Altura máxima del disipador de CPU	170 mm
Longitud máxima de la fuente de alimentación	225 mm
Conectores del panel frontal	USB 3.0, HD Audio, botón de encendido, reinicio, LED de HDD, LED de encendido
Filtros antipolvo	Sí (frontal, superior, inferior)
Paneles de vidrio templado	Laterales, frontal, superior
Cubierta de la fuente de alimentación	Sí, con espacio para la fuente de alimentación
Controlador RGB integrado	Sí, en el modelo 570X RGB
Color	Negro (estándar)

Preguntas frecuentes - Crystal 570X RGB CORSAIR

¿Es importante la polaridad para la alimentación del panel de E/S y el puente de reinicio?

No, la polaridad solo es importante para los conectores LED. Para los botones de encendido y reinicio, así como los LED de HDD, puede conectar los cables en un sentido u otro.

¿A quién debo dirigirme si mi gabinete llega dañado o si un ventilador deja de funcionar?

Por favor, visite el sitio corsair.force.com y solicite una RMA (autorización de devolución de mercancía) para obtener un reemplazo de las piezas dañadas.

¿Dónde puedo instalar ventiladores adicionales?

Puede instalar ventiladores adicionales en la parte frontal (3×120 mm o 2×140 mm), en la superior (2×120/140 mm) y en la trasera (1×120 mm). Las bahías frontales vienen equipadas con 3 ventiladores SP120.

¿Cómo instalar la placa base en el gabinete?

Primero, inserte la placa de protección de E/S de la placa base en la abertura prevista. Luego, alinee la placa base con los separadores del gabinete y fíjela con los tornillos incluidos.

¿Cómo limpiar los paneles de vidrio templado sin rayarlos?

Use un paño suave no abrasivo y un limpiacristales sin amoníaco. Evite productos abrasivos y esponjas rugosas que puedan rayar el vidrio.

¿Qué tipo de fuente de alimentación es compatible con este gabinete?

El gabinete acepta fuentes de alimentación ATX estándar de hasta 225 mm de longitud. La fuente se coloca en el compartimento inferior, detrás de la cubierta dedicada.

¿Cómo gestionar los cables dentro del gabinete?

El gabinete ofrece espacios para pasar cables y puntos de sujeción. Se recomienda pasar los cables detrás de la bandeja de la placa base para un acabado limpio.

¿El gabinete viene con un controlador RGB?

Sí, el modelo Crystal 570X RGB incluye un controlador de ventilador RGB con botones para ajustar la velocidad, el color y el modo de iluminación.

¿Cuál es la garantía del gabinete Corsair Crystal 570X RGB?

Corsair ofrece una garantía de dos años en sus gabinetes. Para más detalles, consulte el sitio oficial de Corsair.

¿Puedo instalar un radiador de 360 mm en la parte frontal?

Sí, el gabinete acepta un radiador de 360 mm en la parte frontal. Asegúrese de que la longitud total del radiador y los ventiladores no exceda el espacio disponible.

MANUAL DE USUARIO Crystal 570X RGB CORSAIR

Contenido Especificaciones del chasis

Fellcitaciones: 35

Especificaciones del chasis: 36

Contenido del conjunto de accesorios: 37

Características del chasis: 38

Cómo remover los paneles laterales: 39

Cómo instalar la placa base: 39

Cómo instalar unidades HDD (disco duro): 40

Cómo Instalar unidades SSD (estado sólido): 40

Cómo instalar la fuente de alimentación:......41

Cómo Instalar la(s) tarjeta(s) de PCI-E/PCI: 41

Extracción de los paneles frontal y superior: 42

Cómo Instalar los conectores frontales de I/O (E/S): 42

Extracción de las bandejas del ventilador: 43

Uso del controlador del ventilador RGB (570X RGB): 43

Preguntas frecuentes: 44

¡Felicitaciones!

Gracias por adquirir el Crystal Series 570X, un chasis semitorre ATX premium de cristal templado.

Serie Crystal 570X

A través del cristal templado que rodea su chasis, todos podrán ver cada uno de los componentes del interior del equipo que ha diseñado. La serie Crystal 570X ofrece espacio suficiente para instalar prácticamente cualquier tamaño de radiador y hasta seis cajas de ventilador. Gracias a los tres ventiladores SP120 que se incluyen, así como a un sistema de cableado que no requiere ningún esfuerzo, podrá personalizar su equipo como nunca había imaginado.

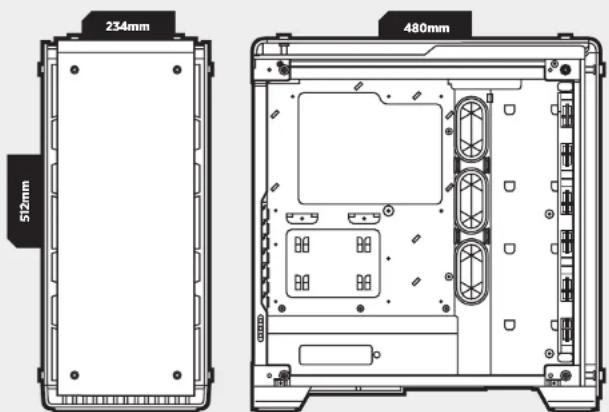

Largo: 480mm

Ancho: 234mm

Alto: 512mm

Longitud máxima de la GPU: 370mm

Altura máxima del ventilador de la CPU: 170mm

Longitud máxima de la PSU: 225mm

Ubicaciones de los ventiladores:

Parte delantera: 3 x 120/2 x 140mm

Parte superior: 2 x 120/140mm

Parte trasera: 120mm

Compatibilidad con los radiadores:

Parte delantera: 280mm/360mm

Parte trasera: 120mm

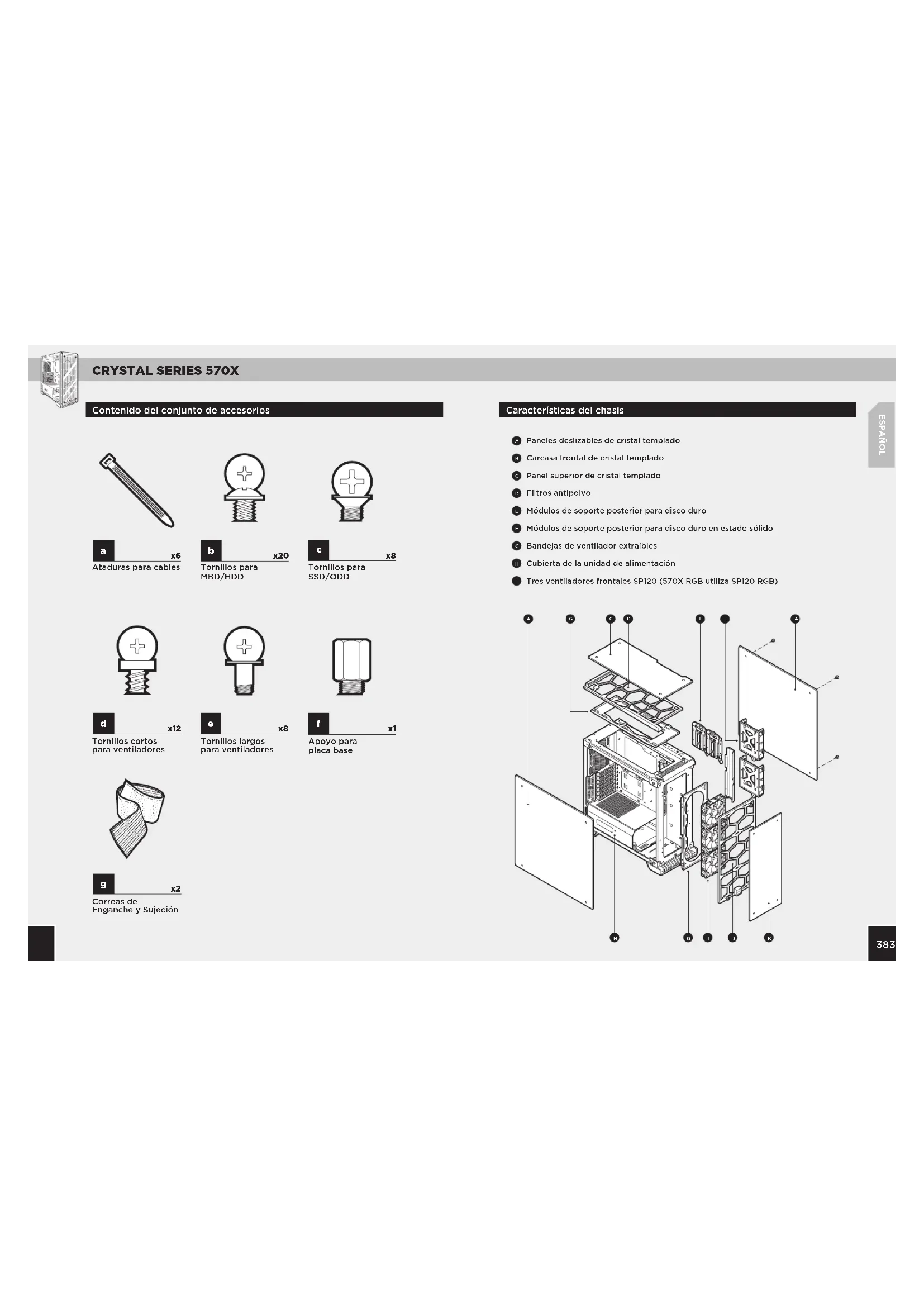

Contenido del conjunto de accesorios

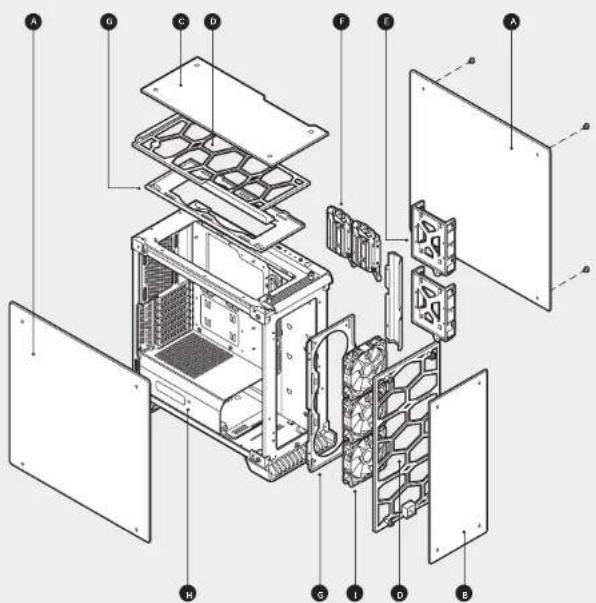

Características del chasis

Paneles deslizables de cristal templado
R Carcasa frontal de cristal templado
Panel superior de cristal templado
D Filtros antipolvo
E Módulos de soporte posterior para disco duro
F Módulos de soporte posterior para disco duro en estado sólido
6 Bandejas de ventilador extraibles
H Cubierta de la unidad de alimentación
Tres ventiladores frontales SP120 (570X RGB utiliza SP120 RGB)

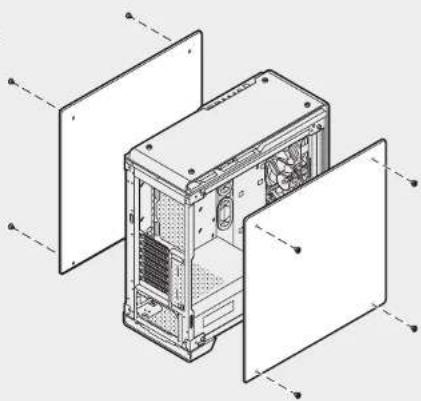

1. Cómo remover los paneles laterales

Quite los pernos y tire del panel lateral para extraerlo

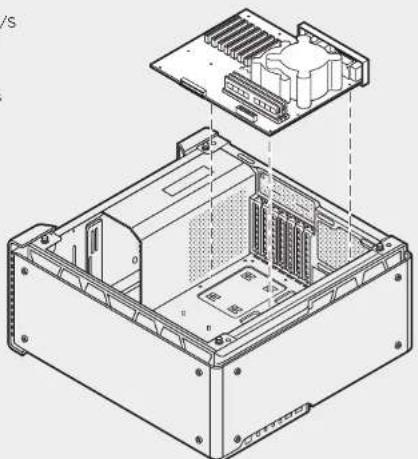

Coloque la protección de E/S de la placa base dentro del orificio.

Alinee la placa base con los soportes en el chasis.

Asegúrela con los tornillos que se incluyen.

3. Cómo instalar unidades HDD (disco duro)

Paso 1 - Coloque la unidad en la bandeja para unidades de 3,5 pulg.

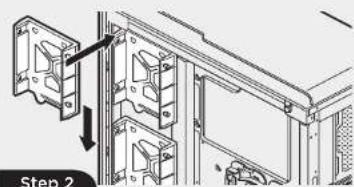

Paso 2 - Deslice la unidad y las guías en el soporte del disco duro ubicado detrás de la placa base, como indica la imagen.

Step 2

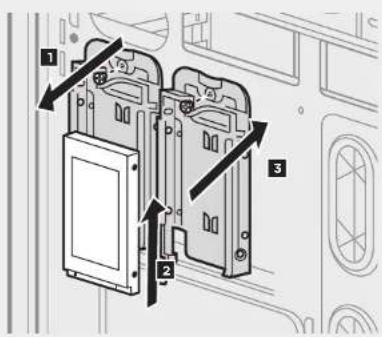

4. Cómo instalar unidades SSD (estado sólido)

Deslice la unidad de 2,5 pulg. en la bandeja hasta que quede sujeta en el lugar.

5. Cómo instalar la fuente de alimentación

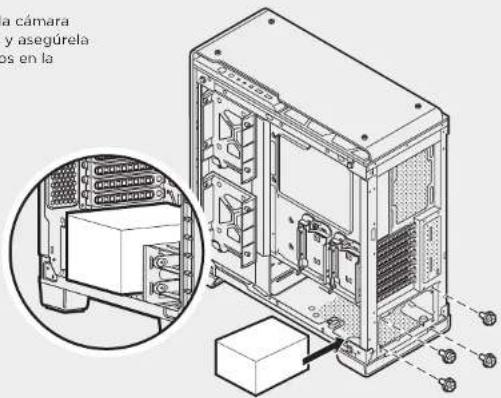

Instale la PSU en la cámara inferior del chasis y asegúrela con cuatro tornillos en la parte trasera.

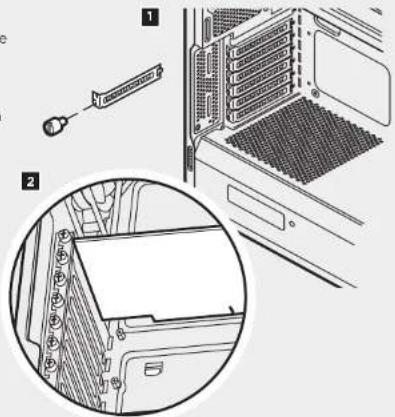

6. Cómo instalar la(s) tarjeta(s) de PCI-E/PCI

1. Extraiga los tornillos de mariposa y las cubiertas de las ranuras correspondientes.
2. Instale la tarjeta de expansión y asegúrela con los tornillos de mariposa.

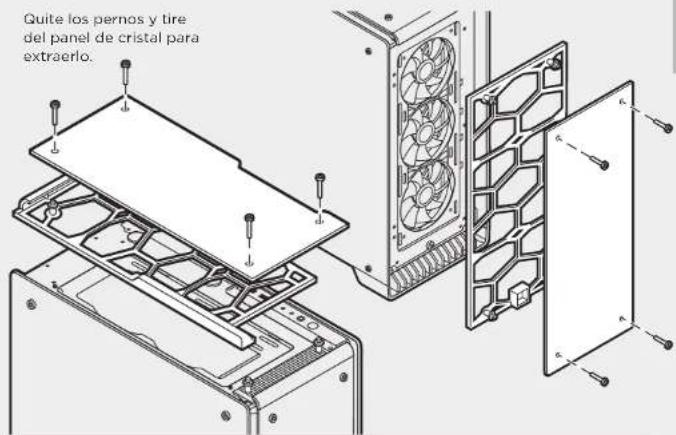

7. Extracción de los paneles frontal y superior

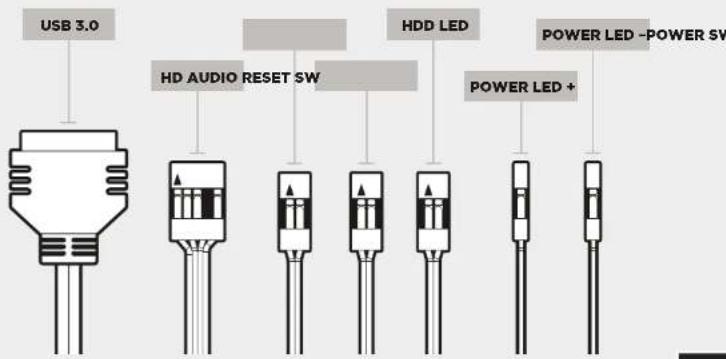

1. Cómo instalar los conectores frontales de I/O (E/S)

Consulte el manual de la placa base para localizar la ubicación de los cabezales del panel delantero y de los pernos de salida.

CRYSTAL SERIES 570X

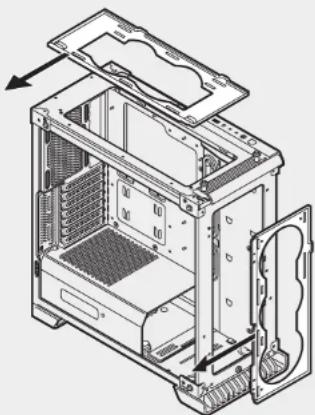

9. Extracción de las bandejas del ventilador

Desatornille la bandeja del ventilador y deslícela para extraerla del chasis si necesita instalar ventiladores y radiadores en el exterior.

10. Uso del controlador del ventilador RGB (570X RGB)

Consulte la guía de inicio rápido del controlador del ventilador RGB que se incluye para obtener instrucciones más detalladas.

Preguntas frecuentes

1. ¿Es importante la polaridad al instalar el cabezal de reinicio y de encendido del panel I/O? No, sólo los cabezales LED.
2. ¿Con quién me debo poner en contacto si recibo mi chasis dañado o uno de los ventiladores ya no funciona? Por favor, diríjase a corsair.force.com y pida un RMA para que podamos reemplazar las piezas dañadas.
3. ¿Dónde puedo montar un ventilador?

Puntos de montaje para ventiladores
Parte dolantores 3x120mm, 2x140mm (3x120mm incluido)
Parte superior 2x140mm/120mm
Parte trasera 120mm (incluido)
Parte inferior x
Parte lateral x
Parte del medio x

Para obtener más información sobre este chasis, visite la página del producto en corsair.com

CRYSTAL SERIES 570X

Passo 1 - Coloque a unidade na bandeja de unidades de 3,5".

6. Instalar placa(s) PCI-E/PCI
