Produkttyp	ATX-Midi-Tower-Gehäuse
Marke	Corsair
Modell	Crystal 570X RGB
Material	Gehärtetes Glas und Stahl
Abmessungen (L × l × H)	480 mm × 234 mm × 512 mm
Kompatibles Motherboard-Format	ATX, Micro-ATX, Mini-ITX
3,5"-Festplattenschächte	2
2,5"-SSD-Schächte	2 (auch kompatibel mit 3,5"-Laufwerken)
Enthaltene Lüfter	3 × SP120 RGB (vorne)
Zusätzliche Lüfterplätze	Vorne: 3 × 120 mm / 2 × 140 mm; Oben: 2 × 120/140 mm; Hinten: 1 × 120 mm
Radiatorkompatibilität	Vorne: 280/360 mm; Oben: 240 mm; Hinten: 120 mm
Maximale Grafikkartenlänge	370 mm
Maximale CPU-Kühlerhöhe	170 mm
Maximale Netzteillänge	225 mm
Frontanschlüsse	USB 3.0, HD Audio, Power-Taste, Reset, HDD-LED, Power-LED
Staubfilter	Ja (vorne, oben, unten)
Gehärtete Glaspanele	Seitenteile, Front, Oberseite
Netzteilabdeckung	Ja, mit Platz für das Netzteil
Integrierter RGB-Controller	Ja, beim Modell 570X RGB
Farbe	Schwarz (Standard)

Häufig gestellte Fragen - Crystal 570X RGB CORSAIR

Ist die Polarität wichtig für die Stromversorgung des E/A-Panels und den Reset-Jumper?

Nein, die Polarität ist nur für LED-Anschlüsse wichtig. Bei Power- und Reset-Tasten sowie HDD-LEDs können die Kabel in beide Richtungen gesteckt werden.

An wen wende ich mich, wenn mein Gehäuse bei Ankunft beschädigt ist oder ein Lüfter nicht funktioniert?

Bitte besuchen Sie die Website corsair.force.com und beantragen Sie eine RMA (Warenrücknahmegenehmigung) für den Ersatz beschädigter Teile.

Wo kann ich zusätzliche Lüfter montieren?

Sie können zusätzliche Lüfter vorne (3×120 mm oder 2×140 mm), oben (2×120/140 mm) und hinten (1×120 mm) installieren. Die vorderen Plätze sind bereits mit 3 SP120-Lüftern bestückt.

Wie installiere ich das Motherboard im Gehäuse?

Stecken Sie zuerst die E/A-Abdeckplatte des Motherboards in den dafür vorgesehenen Ausschnitt. Richten Sie dann das Motherboard an den Abstandshaltern im Gehäuse aus und befestigen Sie es mit den beiliegenden Schrauben.

Wie reinige ich die gehärteten Glaspanele, ohne sie zu zerkratzen?

Verwenden Sie ein weiches, nicht scheuerndes Tuch und einen ammoniakfreien Glasreiniger. Vermeiden Sie abrasive Produkte und raue Schwämme, die das Glas zerkratzen könnten.

Welches Netzteil ist mit diesem Gehäuse kompatibel?

Das Gehäuse akzeptiert Standard-ATX-Netzteile mit einer Länge von bis zu 225 mm. Das Netzteil wird im unteren Fach hinter der dafür vorgesehenen Abdeckung platziert.

Wie verwalte ich die Kabel im Inneren des Gehäuses?

Das Gehäuse bietet Kabeldurchführungen und Befestigungspunkte. Es wird empfohlen, die Kabel hinter dem Motherboard-Tray zu verlegen, um ein sauberes Ergebnis zu erzielen.

Wird das Gehäuse mit einem RGB-Controller geliefert?

Ja, das Modell Crystal 570X RGB enthält einen RGB-Lüfter-Controller mit Tasten zur Einstellung von Geschwindigkeit, Farbe und Beleuchtungsmodus.

Wie lautet die Garantie für das Corsair Crystal 570X RGB Gehäuse?

Corsair gewährt eine zweijährige Garantie auf seine Gehäuse. Weitere Details finden Sie auf der offiziellen Corsair-Website.

Kann ich vorne einen 360-mm-Radiator installieren?

Ja, das Gehäuse akzeptiert einen 360-mm-Radiator an der Vorderseite. Stellen Sie sicher, dass die Gesamtlänge von Radiator und Lüftern den verfügbaren Platz nicht überschreitet.

BEDIENUNGSANLEITUNG Crystal 570X RGB CORSAIR

Inhaltsverzeichnis Technische Daten des Gehäuses

Vielen Dank: 25

Technische Daten des Gehäuses: 26

Inhalt des Zubehörkits: 27

Funktionsmerkmale des Gehäuses: 28

Abnehmen der Seitenplatten: 29

Installation des Motherboards: 29

Installation von HDD-Laufwerken: 30

Installation von SSD-Laufwerken: 30

Installation des Netzteils: 31

Installation der PCI-E-/PCI-Karte(n): 31

Entfernen der Front- und Oberabdeckung: 32

Installation der vorderen I/O-Anschlüsse: 32

Entfernen der Lüftereinschübe: 33

Verwendung der RGB-Lüftersteuerung (570X RGB): 33

Häufig gestellte Fragen: 34

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für das Mid-Tower-PC-Gehäuse aus Hartglas der Crystal Series 570X entschieden haben.

Crystal Series 570X

Das gesamte Gehäuse ist von makellosem Hartglas umschlossen, sodass alle Komponenten Ihres Aufbaus für jedermann sichtbar sind. Die Crystal Series 570X bietet ausreichend Platz für einen Radiator in praktisch jeder erhältlichen Größe und für bis zu 6 Gehäuselüfter.

Mit den 3 inbegriffenen SP120-Lüftern und der mühelosen Kabelführung erreichen Sie die nächste Ebene der Personalisierung.

Länge: 480mm

Breite: 234mm

Höhe: 512mm

Maximaie GPU-Länge: 370mm

Maximale Höhe des CPU-Kühlsystems: 170mm

Maximale Netzgerät-Länge: 225mm

Lüfterpositionen:

Vorderseite: 3 x 120/2 x 140mm

Oben: 2 x 120/140mm Rückseite: 120mm

Radiatorkompatibilität:

Vorderselte: 280mm/360mm

Oben: 240mm

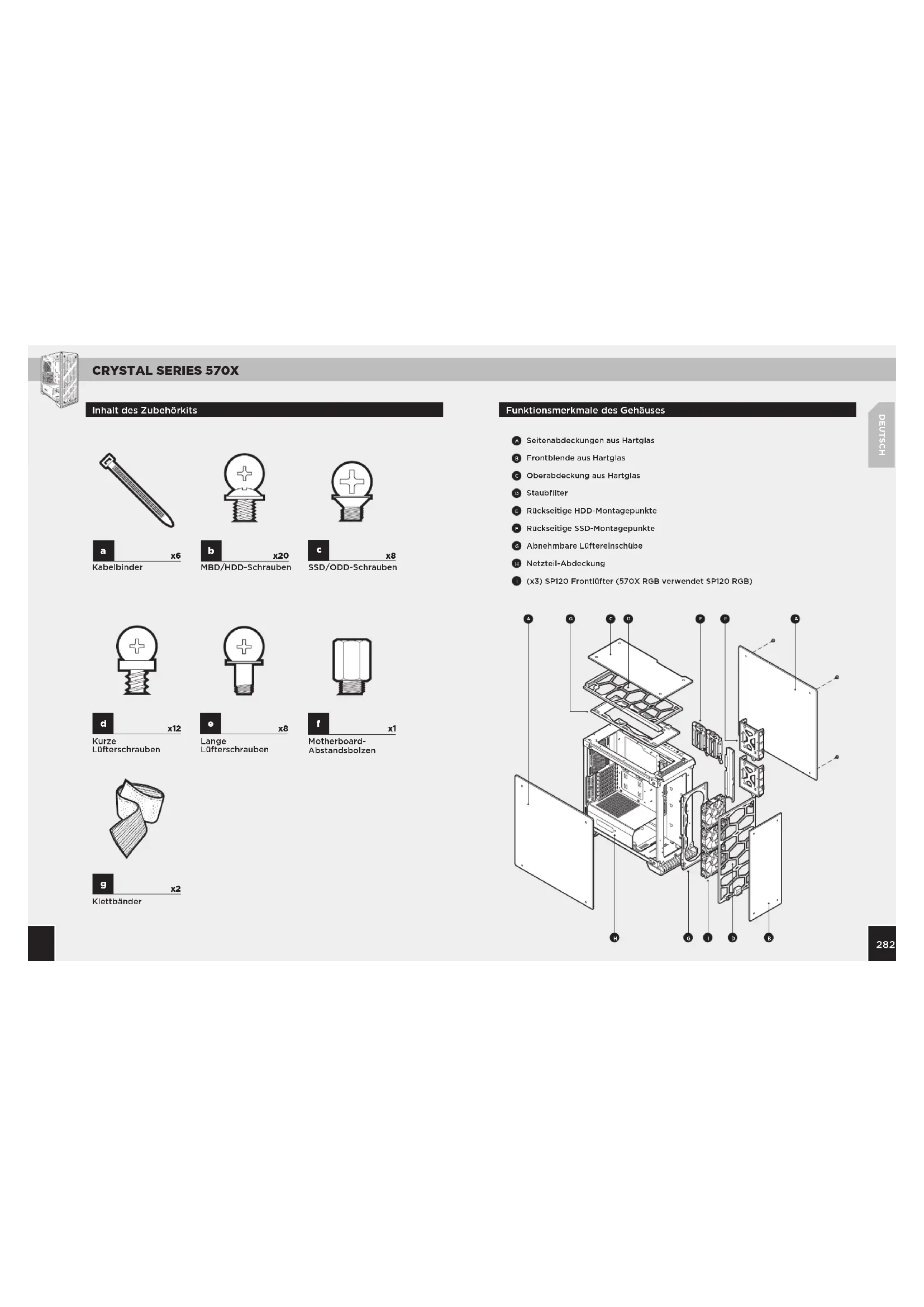

Inhalt des Zubehörkits

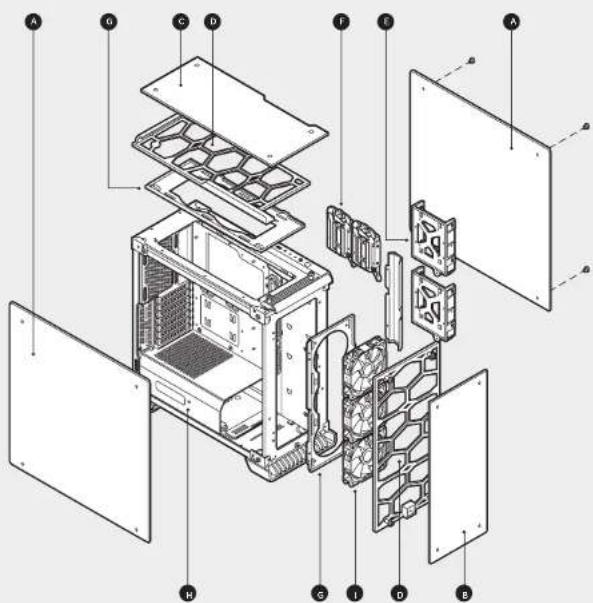

Funktionsmerkmale des Gehäuses

Seitenabdeckungen aus Hartglas
R Frontblende aus Hartglas
C Oberabdeckung aus Hartglas
D Staubfilter
E Rückseitige HDD-Montagepunkte
Rückseitige SSD-Montagepunkte
6 Abnehmbare Lüftereinschübe
H Netzteil-Abdeckung
(1) (x3) SP120 Frontlüfter (570X RGB verwendet SP120 RGB)

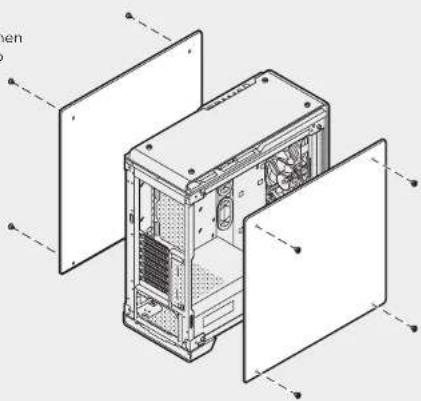

1. Abnehmen der Seitenplatten

Entfernen Sie die

Rändelschrauben und nehmen

Sie die Seitenabdeckung ab

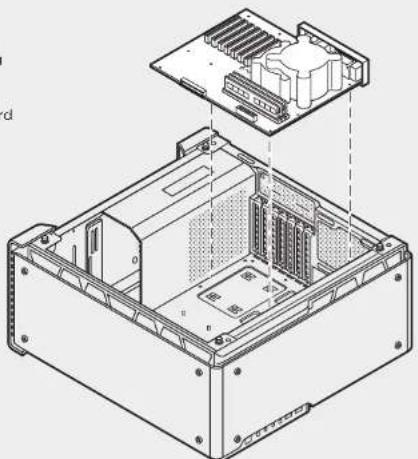

Lassen Sie die I/O-Blende

des Motherboards in die

dafür vorgesehene Öffnung

einrasten.

Richten Sie das Motherboard

mit den Abstandsbolzen

im Gehäuse aus.

Befestigen Sie es mit den

mitgelieferten Schrauben.

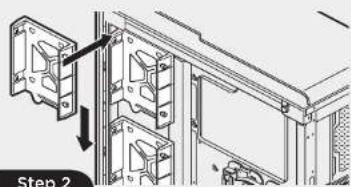

3. Installation von HDD-Laufwerken

Schritt 1 - Schieben Sie das

Laufwerk in den Einschub für

3,5-Zoll-Laufwerke.

Schritt 2 - Schieben Sie das

Laufwerk und die Schieneneinheit

wie abgebildet hinter dem

Motherboard in den HDD-Schacht.

Step 2

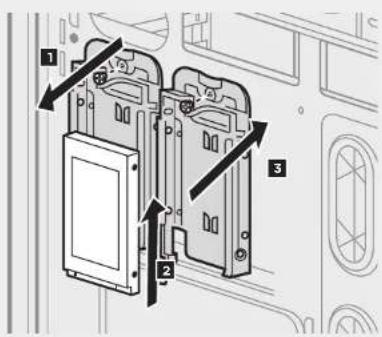

4. Installation von SSD-Laufwerken

Schieben Sie das 2.5-Zoll-

Laufwerk in den Einschub,

bis es einrastet.

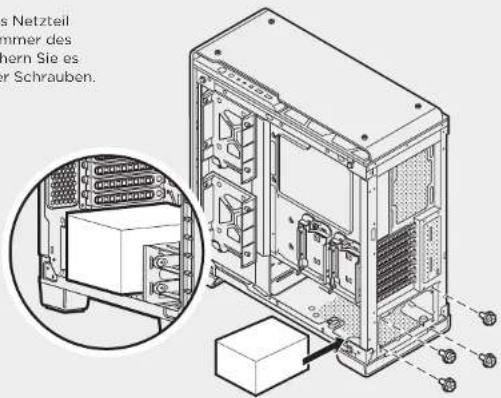

5. Installation des Netzteils

Installieren Sie das Netzteil in der unteren Kammer des Gehäuses und sichern Sie es von hinten mit vier Schrauben.

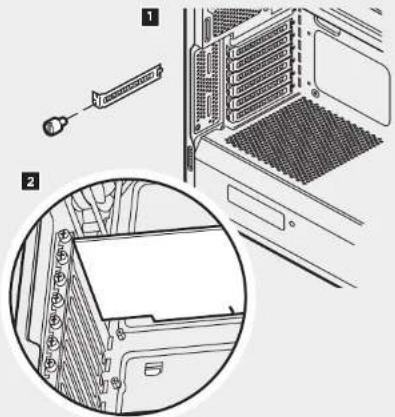

6. Installation der PCI-E-/PCI-Karte(n)

1. Entfernen Sie die Rändelschrauben und dazugehörige Steckplatzabdeckungen.
2. Installieren Sie die Erweiterungskarte und befestigen Sie sie mit den Rändelschrauben.

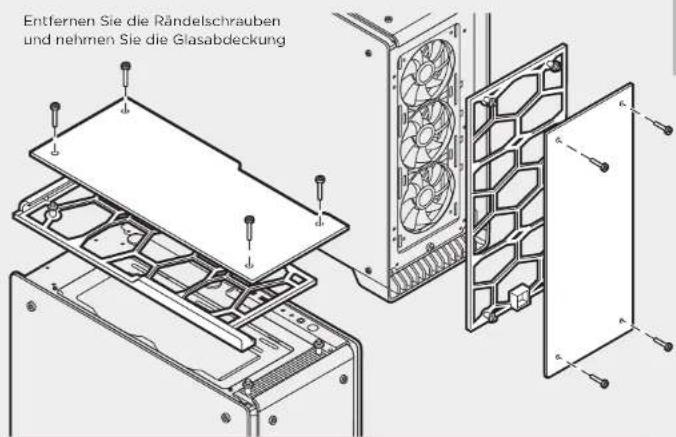

7. Entfernen der Front- und Oberabdeckung

Entfernen Sie die Rändelschrauben und nehmen Sie die Glasabdeckung

1. Installation der vorderen I/O-Anschlüsse

Die Position der Frontplatten-Header und die Pinbelegung finden Sie in der Anleitung Ihres Motherboards.

CRYSTAL SERIES 570X

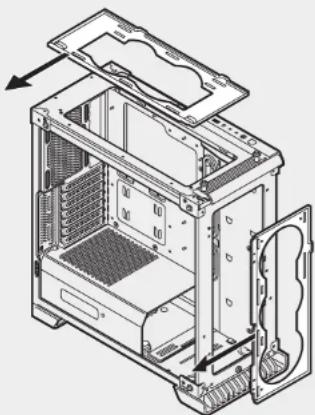

9. Entfernen der Lüftereinschübe

Schrauben Sie den Lüftereinschub ab und ziehen Sie ihn aus dem Gehäuse, um Lüfter und Radiatoren außerhalb des Gehäuses zu installieren.

10. Verwendung der RGB-Lüftersteuerung (570X RGB)

Detaillierte

Anweisungen finden

Sie in der mitgelieferten

Kurzanleitung für die

RGB-Lüftungssteuerung.

Häufig gestellte Fragen

1. Muss beim Strom- und Reset-Header der I/O-Abdeckung die Polarität beachtet werden? Nein, nur bei den LED-Headern.

2. An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse erhalten habe oder einer der Lüfter nicht mehr funktioniert?

Gehen Sie zu corsair.force.com und fordern Sie eine RMA an, damit wir die beschädigten Teile ersetzen können.

1. Wo kann ich einen Lüfter anbringen?

Punkte für Lüfterhalterungen
Vorderseite 3x120mm, 2x140mm (3x120mm inbegriffen)
Oberselte 2x140mm/120mm
Rückseite 120mm (inbegriffen)
Unterselte x
Seite x
Mitte x

Weitere Informationen über dieses Gehäuse finden Sie auf der Produktseite bei corsair.com
