Type de produit	Boîtier moyen tour ATX
Marque	Corsair
Modèle	Crystal 570X RGB
Matériau	Verre trempé et acier
Dimensions (L × l × H)	480 mm × 234 mm × 512 mm
Format carte mère compatible	ATX, Micro-ATX, Mini-ITX
Emplacements disques durs 3,5"	2
Emplacements SSD 2,5"	2 (plus compatibilité avec disques 3,5")
Ventilateurs inclus	3 × SP120 RGB (avant)
Emplacements ventilateurs supplémentaires	Avant : 3 × 120 mm / 2 × 140 mm ; Haut : 2 × 120/140 mm ; Arrière : 1 × 120 mm
Compatibilité radiateurs	Avant : 280/360 mm ; Haut : 240 mm ; Arrière : 120 mm
Longueur max carte graphique	370 mm
Hauteur max refroidisseur CPU	170 mm
Longueur max bloc d'alimentation	225 mm
Connecteurs panneau avant	USB 3.0, HD Audio, bouton power, reset, LED HDD, LED power
Filtres anti-poussière	Oui (avant, haut, bas)
Panneaux en verre trempé	Latéraux, façade, dessus
Capot d'alimentation	Oui, avec emplacement pour alimentation
Contrôleur RGB intégré	Oui, sur le modèle 570X RGB
Couleur	Noir (standard)

FOIRE AUX QUESTIONS - Crystal 570X RGB CORSAIR

La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation ?

Non, la polarité n'est importante que pour les connecteurs à DEL. Pour les boutons power et reset, ainsi que les LED HDD, vous pouvez brancher les câbles dans un sens ou dans l'autre.

À qui dois-je m'adresser si mon boîtier est endommagé à l'arrivée ou si un ventilateur ne fonctionne plus ?

Veuillez vous rendre sur le site corsair.force.com et demander une RMA (autorisation de retour de marchandise) pour obtenir un remplacement des pièces endommagées.

Où puis-je monter des ventilateurs supplémentaires ?

Vous pouvez installer des ventilateurs supplémentaires à l'avant (3×120 mm ou 2×140 mm), sur le dessus (2×120/140 mm) et à l'arrière (1×120 mm). Les emplacements avant sont pré-équipés de 3 ventilateurs SP120.

Comment installer la carte mère dans le boîtier ?

Enclenchez d'abord la plaque de protection E/S de la carte mère dans la découpe prévue. Alignez ensuite la carte mère sur les entretoises du boîtier et fixez-la à l'aide des vis incluses.

Comment nettoyer les panneaux en verre trempé sans les rayer ?

Utilisez un chiffon doux non abrasif et un nettoyant pour vitres sans ammoniaque. Évitez les produits abrasifs et les tampons rugueux qui pourraient rayer le verre.

Quel type d'alimentation est compatible avec ce boîtier ?

Le boîtier accepte les blocs d'alimentation ATX standard jusqu'à 225 mm de longueur. L'alimentation se place dans la chambre inférieure, derrière le capot dédié.

Comment gérer les câbles à l'intérieur du boîtier ?

Le boîtier offre des espaces de passage de câbles et des points d'attache. Il est recommandé de faire passer les câbles derrière le plateau de la carte mère pour une finition propre.

Le boîtier est-il livré avec un contrôleur RGB ?

Oui, le modèle Crystal 570X RGB inclut un contrôleur de ventilateur RGB avec des boutons pour régler la vitesse, la couleur et le mode d'éclairage.

Quelle est la garantie du boîtier Corsair Crystal 570X RGB ?

Corsair offre une garantie de deux ans sur ses boîtiers. Pour plus de détails, consultez le site officiel de Corsair.

Puis-je installer un radiateur de 360 mm à l'avant ?

Oui, le boîtier accepte un radiateur de 360 mm à l'avant. Assurez-vous que la longueur totale du radiateur et des ventilateurs ne dépasse pas l'espace disponible.

MODE D'EMPLOI Crystal 570X RGB CORSAIR

Table des matières Spécifications du boîtier

Félicitations:	15
Spécifications du boîtier:	16
Contenu du kit d'accessoires:	17
Caractéristiques du boîtier:	18
Retrait des panneaux latéraux:	19
Installation de la carte mère:	19
Installation des disques durs:	20
Installation des SSD:	20
Installation du bloc d'alimentation:	21
Installation des cartes PCI-E/PCI:	21
Retrait des panneaux frontal et supérieur:	22
Installation des connecteurs E/S avant:	22
Retrait des tiroirs de ventilation:	23
Utilisation du contrôleur de ventilateur RGB (570X RGB):	23
Foire aux questions:	24

Félicitations !

Nous vous remerclons d'avoir choisi le boîtier mi-tour ATX haut de gamme Crystal Series 570X en verre trempé.

Crystal Series 570X

Le cadre étant entièrement recouvert de verre trempé impeccable, chaque composant de votre installation est exposé à la vue de tous. Le boîtier Crystal Series 570X offre suffisamment d'espace pour accueillir presque toutes les tailles de radiateur et jusqu'à six ventilateurs de boîtier. Les trois ventilateurs SPI20 inclus et la gestion simple des câbles vous permettent de franchir une nouvelle étape en termes de personnalisation.

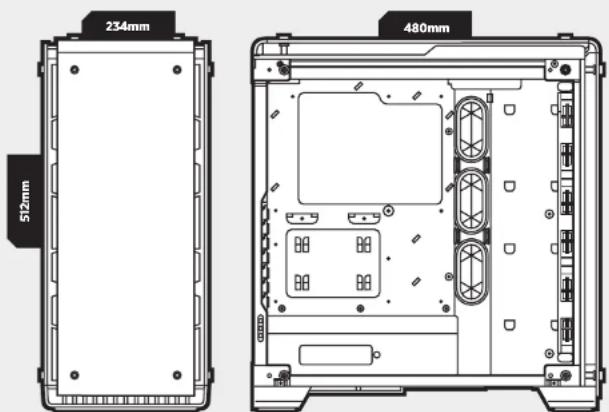

Longueur:	480mm
Largeur:	234mm
Hauteur:	512mm

Longueur maximale de la carte graphique:	370mm
Hauteur maximale du refroldisseur du processeur:	170mm

Longueur maximale du bloc d'alimentation:......225mm

Emplacement des ventilateurs:
Avant:	3 x 120/2 x 140mm
Haut:	2 x 120/140mm
Arrière:	120mm

Compatibilité du radiateur:
Avant:	280mm/360mm
Haut:	240mm
Arrière:	120mm

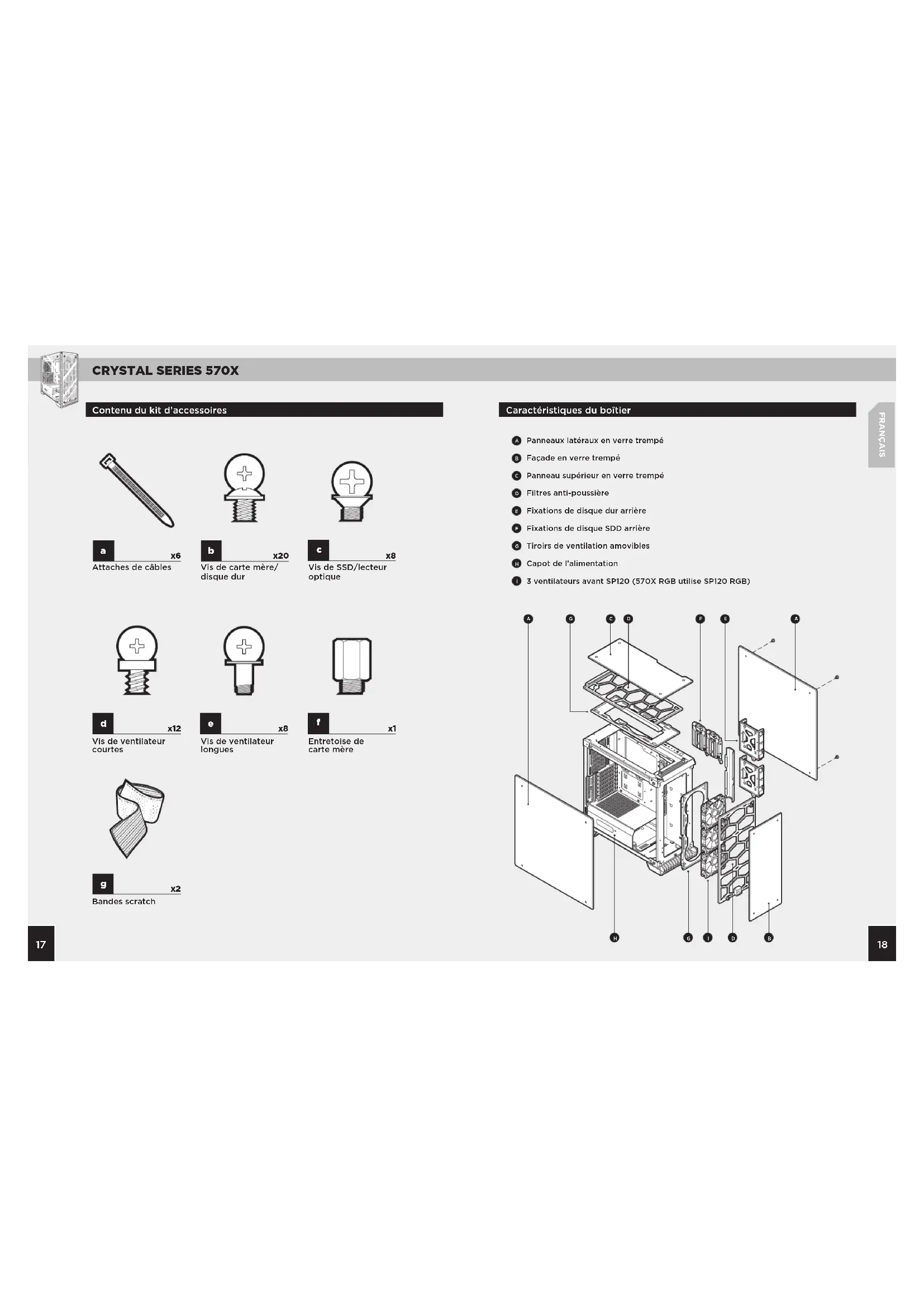

Contenu du kit d'accessoires

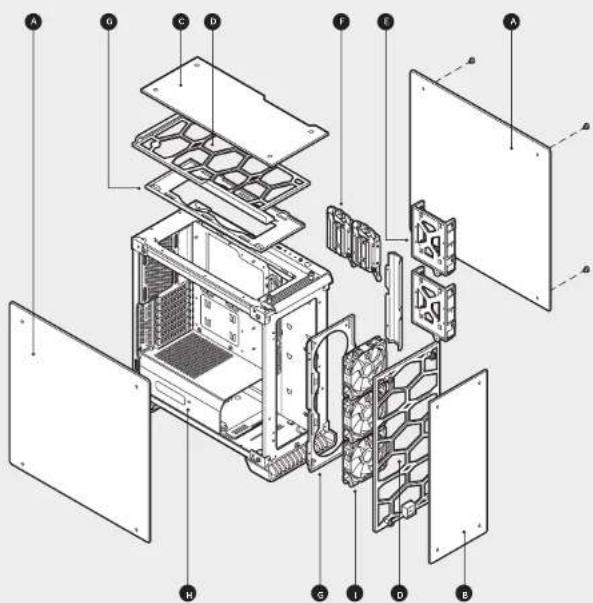

Caractéristiques du boîtier

A Panneaux latéraux en verre trempé
B. Façade en verre trempé
C Panneau supérieur en verre trempé
D Filtres anti-poussière
Fixations de disque dur arrière
Fixations de disque SDD arrière
6 Tiroirs de ventilation amovibles
Capot de l'alimentation
3 ventilateurs avant SP120 (570X RGB utilise SP120 RGB)

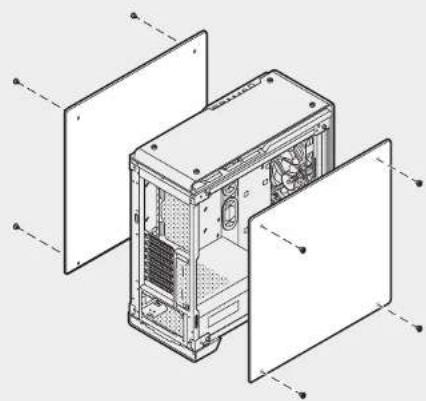

1. Retrait des panneaux latéraux

Retirez les vis moletées et enlevez le panneau latéral.

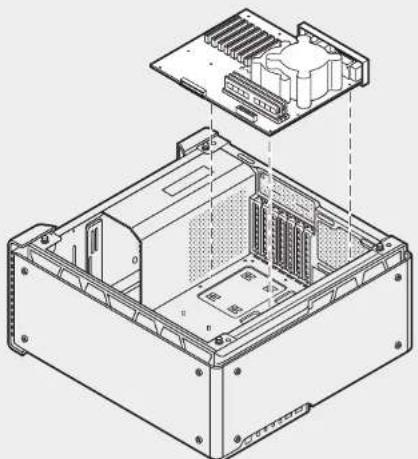

2. Installation de la carte mère

Enclenchez la plaque de protection E/S de la carte mère dans la découpe d'accueil.

Alignez la carte mère sur les entretoises du boltier.

Fixez à l'aide des vis incluses.

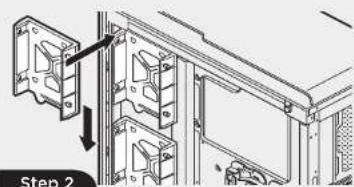

3. Installation des disques durs

Étape 1 - Positionnez le disque sur le plateau pour disque de 3,5".

Étape 2 - Faites glisser le disque et le rail dans l'emplacement de montage du disque dur derrière la carte mère, comme indiqué.

Step 2

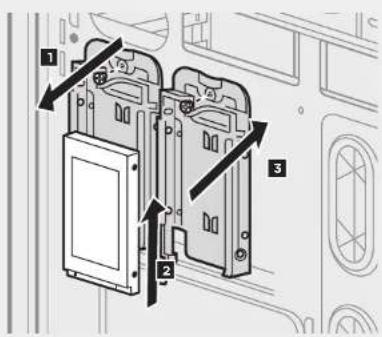

4. Installation des SSD

Faites glisser le disque de 2,5" dans le plateau jusqu'à ce qu'il s'enclenche en position.

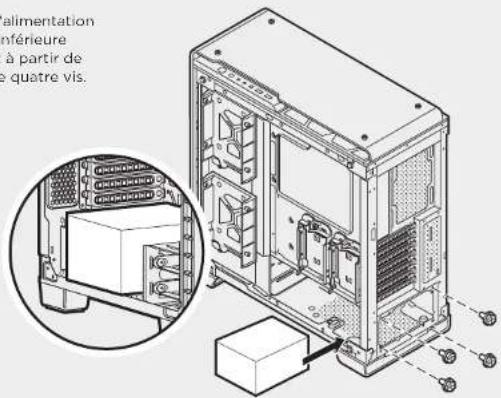

5. Installation du bloc d'alimentation

Installez le bloc d'alimentation dans la chambre inférieure du boîtier et fixez à partir de l'arrière à l'aide de quatre vis.

6. Installation des cartes PCI-E/PCI

1. Retirez les vis de serrage et les capots de logement correspondants.
2. Installez la carte d'extension et fixez-la à l'aide de vis.

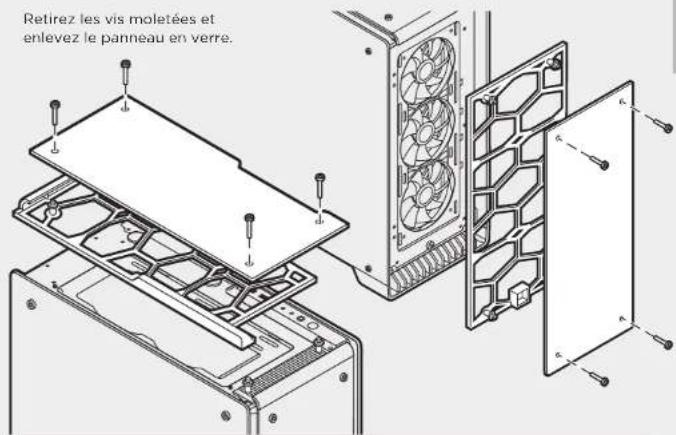

7. Retrait des panneaux frontal et supérieur

Retirez les vis moletées et enlevez le panneau en verre.

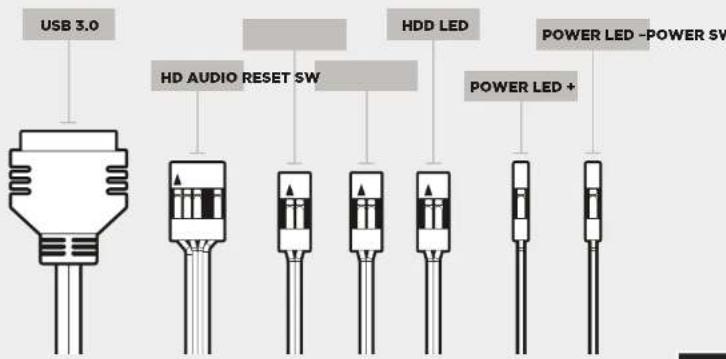

8. Installation des connecteurs E/S avant

Consultez le manuel de la carte mère pour plus d'informations sur l'emplacement des connecteurs et des broches de sortie du panneau avant.

CRYSTAL SERIES 570X

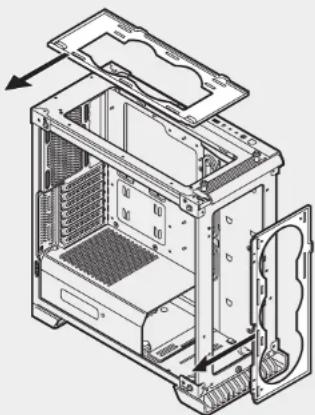

9. Retrait des tiroirs de ventilation

Dévissez le tiroir de ventilation et faites le glisser du cadre pour installer les ventilateurs et les radiateurs à l'extérieur du cadre.

10. Utilisation du contrôleur de ventilateur RGB (570X RGB)

Pour obtenir des instructions détaillées, consultez le guide de démarrage rapide du contrôleur de ventilateur RGB inclus.

Foire aux questions

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation? Non, uniquement pour les connecteurs à DEL.
2. À qui dois-je m'adresser si mon boîtier est endommagé à l'arrivée ou lorsqu'un ventilateur ne fonctionne plus? Veuillez vous rendre sur le site corsair.force.com et demandez une RMA (autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.
3. Où puis-je monter un ventilateur?

Montage pour ventilateur Emplacements
Avant 3x120mm, 2x140mm (3x120mm inclus)
Haut 2x140mm/120mm
Arrière 120mm (Inclus)
Bas x
Côté x
Milieu x

Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsair.com, à la page des produits
