Carbide SPEC-01 - Unidad Central CORSAIR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Caja de ordenador (torre)
Marca	Corsair
Modelo	Carbide SPEC-01
Factor de forma	Torre media (Mid-Tower)
Dimensiones (Al x An x Pr)	492 x 200 x 430 mm
Peso	4,5 kg
Materiales	Acero SECC, plástico ABS
Fuente de alimentación incluida	No (ATX estándar, no incluida)
Compatibilidad de placa base	ATX, Micro-ATX, Mini-ITX
Conectores del panel frontal	1 x USB 3.0, 1 x USB 2.0, audio micrófono/auriculares
Ubicaciones de ventiladores frontales	2 x 120 mm (1 incluido)
Ubicación de ventilador trasero	1 x 120 mm (no incluido)
Ubicaciones de ventilador superior	2 x 120 mm o 1 x 140 mm
Filtro de polvo	Sí, frontal y fuente de alimentación
Ventana lateral	Sí, de acrílico
Bahías de unidad 5,25"	3
Bahías de disco duro 3,5"	4 (internas)
Bahías de disco duro 2,5"	2 (internas)
Longitud máxima de GPU	420 mm
Altura máxima del disipador de CPU	150 mm
Mantenimiento y limpieza	Desempolvar regularmente con un paño suave seco o aerosol de aire comprimido
Seguridad	Seguir las precauciones ESD al instalar componentes
Piezas de repuesto y reparabilidad	Disponibles en el sitio web oficial de Corsair o a través de distribuidores autorizados
Información general	Manual de instrucciones descargable en el sitio web de Corsair

Preguntas frecuentes - Carbide SPEC-01 CORSAIR

¿Cómo instalar la placa base en el Carbide SPEC-01?

Coloque la placa base sobre los separadores suministrados, alinee los agujeros de los tornillos y fíjela con los tornillos incluidos. Asegúrese de usar los separadores correctos según el formato (ATX, Micro-ATX o Mini-ITX).

¿Cómo conectar el panel frontal (USB, audio, botones)?

Conecte los cables del panel frontal a los conectores correspondientes de la placa base: USB 3.0 al conector USB 3.0, audio HD al conector de audio, y los cables Power SW, Reset SW, HDD LED al bloque de pines Power/Reset según el esquema de la placa base.

¿Cuántos ventiladores puede alojar la caja?

El Carbide SPEC-01 puede alojar hasta 5 ventiladores: 2 x 120 mm en la parte frontal (1 incluido), 1 x 120 mm en la parte trasera (no incluido), y 2 x 120 mm o 1 x 140 mm en la parte superior.

¿Cuál es la longitud máxima de la tarjeta gráfica?

La longitud máxima de la tarjeta gráfica es de 420 mm, lo que permite instalar la mayoría de las tarjetas de gama alta.

¿La caja viene con ventiladores?

Sí, un ventilador de 120 mm está preinstalado en la parte frontal. Las demás ubicaciones están libres para agregar sus propios ventiladores.

¿Qué formato de fuente de alimentación es compatible?

La caja acepta fuentes de alimentación en formato ATX estándar. La longitud máxima recomendada es de aproximadamente 200 mm, pero se aconseja medir el espacio disponible.

¿Puedo instalar un sistema de refrigeración líquida?

Sí, puede instalar un radiador de 240 mm en la parte frontal o superior, o un radiador de 120 mm en la parte trasera. Verifique los espacios para los tubos.

¿Cómo quitar el panel lateral de acrílico?

El panel lateral de acrílico se retira quitando los tornillos de mariposa en la parte trasera de la caja, luego deslizando el panel hacia atrás.

¿El Carbide SPEC-01 es compatible con componentes estándar?

Sí, es compatible con placas base ATX, Micro-ATX y Mini-ITX, fuentes ATX, tarjetas gráficas largas y disipadores de CPU de hasta 150 mm de altura.

¿Cómo limpiar la caja sin dañarla?

Use un paño suave que no suelte pelusa ligeramente húmedo para las superficies exteriores. Para el interior, se recomienda un aerosol de aire comprimido o una aspiradora con un cepillo suave. Evite productos químicos agresivos.

MANUAL DE USUARIO Carbide SPEC-01 CORSAIR

Especificaciones del chasis: 42

Contenido del conjunto de accesorios: 43

Características del chasis: 44

Cómo remover los paneles laterales: 45

Cómo Instalar la(s) tarjeta(s) PCI-E/PCI: 45

Cómo Instalar la tarjeta madre: 46

Cómo Instalar el PSU (unidad de la fuente de alimentación): 46

Cómo remover la fascia delantera: 47

Cómo Instalar un ODD (unidad de disco óptico): 47

Cómo Instalar unidades SSD (estado sólldo) y HDD (disco duro): 48

Cómo instalar un segundo ventilador frontal: 48

Cómo alimentar los ventiladores del chasis: 49

Cómo instalar los conectores frontales de I/O (E/S): 49

Preguntas frecuentes: 50

¡Felicitaciones!

Gracias por comprar un chasis tipo torre media Carbide Series® SPEC-01.

Carbide Series SPEC-01 demuestra que un diseño distinguido, inteligente y de construcción duradera no necesita ser costoso, y que algo básico no necesita ser aburrido. Recibirá un estilo atrevido, una ventana amplia en el panel lateral para recibir sus componentes, y un ventilador frontal iluminado con luz LED que envía aire fresco directamente a sus tarjetas gráficas.

En el interior, tiene espacio hasta para cinco ventiladores, y las bandejas para cuatro combinaciones de disco duro y estado sólido hacen que la instalación de almacenamiento y las actualizaciones sean rápidas y sencillas. Los recortes para enrutamiento de cables le facilitan la organización de los mismos, y los filtros integrados para polvo le ayudan a proteger sus componentes. En el frente, el conector de USB 3.0 lo mantiene al día con los avances en dispositivos de almacenamiento de alto rendimiento.

Especificaciones del chasisContenido

CARBIDE SERIES®

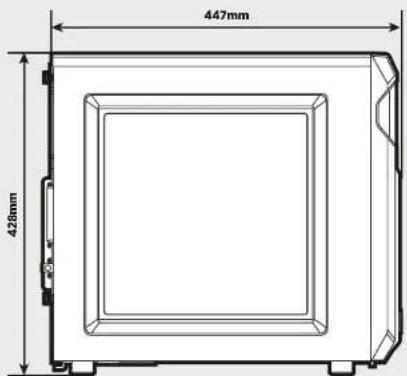

Largo: 447mm

Ancho: 200mm

Alto: 428mm

Peso: 4.8kg

Longitud máxima del GPU (unidad procesadora de gráficos):

Ranuras superiores: 414mm

Ranudas Inferiores......2/5 min

Altura máxima del ventilador del CPU (UCP): 150mm

Longitud máxima del CPU: 230mm

Características del chasisContenido de los accesorios

Panel de I/O (2 USB 3.0, auricular/micrófono, y alimentación/reinicio)
B Fascia frontal desmontable
2 cubiertas desmontables para ODD sin necesidad de herramientas
D Panel lateral con ventana
Panel lateral sólido
4 bandejas para disco duro de 3.5" sin necesidad de herramientas compatible con 2.5"
G Ventilador LED de 3 pernos de 120 mm
H Filtro de polvo inferior para PSU
Tornillo de riel para PCI-E
4 cajones para disco duro de 3.5" sin necesidad de herramientas compatible con 2.5"
2 montajes superiores para ventilador de 120 mm
1 Recorte para placa posterior del CPU

Simplemente retire los tornillos mariposa y deslice los paneles laterales hacia atrás y hacia afuera.

Nota: Corsair recomienda remover ambos paneles laterales y ponerlos en un lugar seguro cuando monte su sistema para que no se dañen. Los paneles laterales se pueden intercambiar y deben removerse para mantener el orden.

2. Cómo instalar la tarjeta madre 4. Cómo instalar la PSU (Unidad de alimentación)

Primero, instale la protección I/O de su tarjeta madre (vea el manual de su tarjeta madre como guía).

Alinee su tarjeta madre con los apoyos instalados.

Use los tornillos que se proporcionan bra asegurar la tarjeta madre a su bandeja.

3. Cómo instalar la(s) tarjeta(s) PCI-E/PCI1. Cómo remover los pan

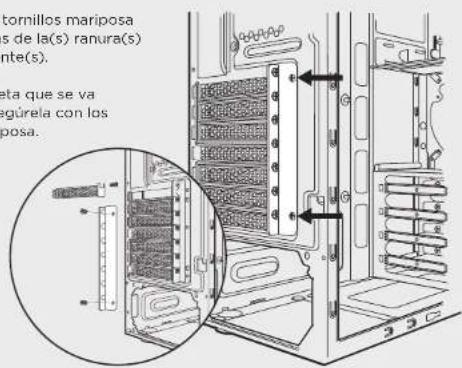

Remueva los tornillos mariposa y las cubiertas de la(s) ranura(s) correspondiente(s).

Instale la tarjeta que se va a añadir y asegúrela con los tornillos mariposa.

Coloque la PSU en el fondo del chasis. Alince los huecos del chasis y asegure la PSU con los tornillos que se proporcionan con su fuente de alimentación.

Para remover la fascia frontal (panel frontal), tome la pestaña localizada al fondo de la fascia y tire hacia afuera.

7. Cómo instalar unidades SSD y HDD5. Cómo remover la fascia fro

Las cuatro bandejas de discos que se incluyen soportan discos de 3.5" y 2.5".

Para instalar un HDD de 3.5", tire la bandeja de la unidad desde cada lado para extender los puntos de montaje. A continuación, coloque su HDD en la bandeja y presione la unidad hacia atrás para cerrar. No se necesitan tornillos para asegurar la unidad a la bandeja.

Para instalar una SSD de 2,5", coloque la unidad en bandeja y use los tornillos que se proporcionan para instalar la SSD.

6. Cómo instalar una ODD (Unidad de disco óptico) 8. Cómo instalar un segundo ventilador frontal

Primero, remueva la cubierta del receptáculo de la unidad del panel frontal de 5.25" y después deslice la ODD en la bahía de la unidad hasta que el seguro encaje, asegurando la unidad. Para liberar una unidad óptica, presione la pestaña y tire la unidad hacia afuera.

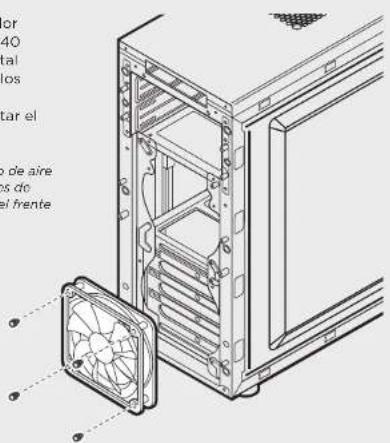

Para instalar un ventilador adicional de 120 mm o 140 mm, retire la fascia frontal (paso 5) y después use los tornilloslargos se proporcionan para montar el fan nuevo.

Nota: Para optimizar el flujo de aire puede instalar 2 ventiladores de 120 mm o 2 de 140 mm en el frente del chasis.

9. Cómo alimentar los ventiladores del chasis

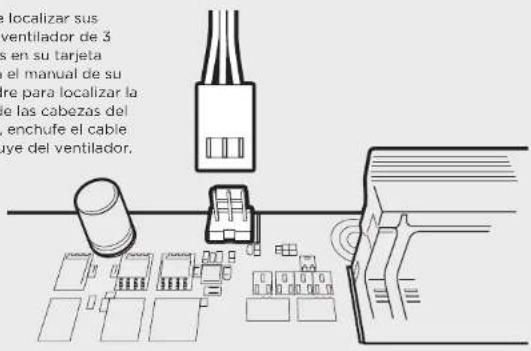

Después de localizar sus pernos del ventilador de 3 o 4 cabezas en su tarjeta madre (vea el manual de su tarjeta madre para localizar la ubicación de las cabezas del ventilador), enchufe el cable que se incluye del ventilador,

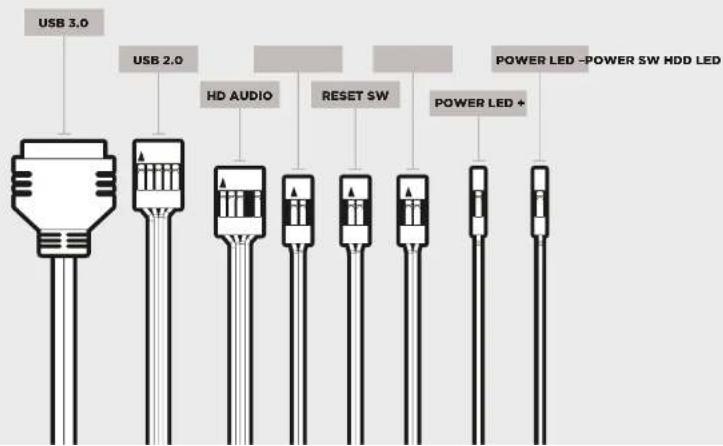

10. Cómo instalar los conectores frontales de I/O

Voa el manual de su tarjeta madre para localizar la ubicación de las cabezas del panel frontal y de los pernos de salida.

Preguntas frecuentes

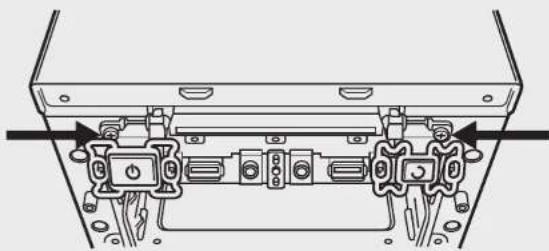

1. ¿Cómo quito el panel I/O?

Si es necesario, puede desmontar su panel I/O retirando la fascia frontal (paso 5) y después destornillando los 2 tornillos en cada lado del panel.

1. ¿Es importante la polaridad con la alimentación del I/O del panel y cabeza de reinicio? No, sólo con las cabeceras LED.

2. ¿Con quién me debo poner en contacto si recibo mi chasis dañado o uno de los ventiladores no funciona? Por favor, dirijase a corsair.force.com y pida un RMA para que podamos reemplazar las piezas dañadas.

4. ¿Dónde puedo montar un ventilador?

Puntos de montaje para ventiladores
Frente x2 120mm or x2 140mm
Parte superior x2 120mm
Parte trasera 120mm
Fondo x'
Lado x
Sección del medio x'

Para obtener más información acerca de este chasis, visite la página del producto en corsair.com

SPEC-01
