Tipo di prodotto	Custodia per computer (unità centrale)
Marca	Corsair
Modello	Carbide SPEC-01
Fattore di forma	Torre media (Mid-Tower)
Dimensioni (A x L x P)	492 x 200 x 430 mm
Peso	4,5 kg
Materiali	Acciaio SECC, plastica ABS
Alimentazione inclusa	No (ATX standard, non inclusa)
Compatibilità scheda madre	ATX, Micro-ATX, Mini-ITX
Connettori pannello anteriore	1 x USB 3.0, 1 x USB 2.0, audio micro/cuffia
Alloggiamenti ventole anteriori	2 x 120 mm (1 inclusa)
Alloggiamento ventola posteriore	1 x 120 mm (non inclusa)
Alloggiamenti ventola superiori	2 x 120 mm o 1 x 140 mm
Filtro antipolvere	Sì, anteriore e alimentazione
Finestra laterale	Sì, in acrilico
Vani da 5,25"	3
Vani da 3,5"	4 (interni)
Vani da 2,5"	2 (interni)
Lunghezza massima GPU	420 mm
Altezza massima dissipatore CPU	150 mm
Manutenzione e pulizia	Spolverare regolarmente con un panno morbido asciutto o una bomboletta di aria compressa
Sicurezza	Seguire le precauzioni ESD durante l'installazione dei componenti
Ricambi e riparabilità	Disponibili sul sito ufficiale Corsair o presso rivenditori autorizzati
Informazioni generali	Manuale d'uso scaricabile dal sito Corsair

Domande frequenti - Carbide SPEC-01 CORSAIR

Come installare la scheda madre nel Carbide SPEC-01?

Posizionare la scheda madre sui distanziatori forniti, allineare i fori delle viti e fissarla con le viti incluse. Assicurarsi di utilizzare i distanziatori corretti in base al formato (ATX, Micro-ATX o Mini-ITX).

Come collegare il pannello anteriore (USB, audio, pulsanti)?

Collegare i cavi del pannello anteriore ai connettori corrispondenti della scheda madre: USB 3.0 all'header USB 3.0, audio HD all'header audio, e i cavi Power SW, Reset SW, HDD LED al blocco di pin Power/Reset secondo lo schema della scheda madre.

Quante ventole può contenere il case?

Il Carbide SPEC-01 può contenere fino a 5 ventole: 2 x 120 mm anteriori (1 inclusa), 1 x 120 mm posteriore (non inclusa), e 2 x 120 mm o 1 x 140 mm superiori.

Qual è la lunghezza massima della scheda grafica?

La lunghezza massima della scheda grafica è di 420 mm, consentendo l'installazione della maggior parte delle schede di fascia alta.

Il case viene fornito con ventole?

Sì, una ventola da 120 mm è preinstallata sul davanti. Gli altri alloggiamenti sono liberi per aggiungere le proprie ventole.

Quale formato di alimentatore è compatibile?

Il case accetta alimentatori standard ATX. La lunghezza massima consigliata è di circa 200 mm, ma si consiglia di misurare lo spazio disponibile.

Posso installare un sistema di raffreddamento a liquido?

Sì, è possibile installare un radiatore da 240 mm sul davanti o sulla parte superiore, o un radiatore da 120 mm sul retro. Verificare gli spazi per i tubi.

Come rimuovere il pannello laterale in acrilico?

Il pannello laterale in acrilico si rimuove svitando le viti a mano sul retro del case, quindi facendo scorrere il pannello verso il retro.

Il Carbide SPEC-01 è compatibile con i componenti standard?

Sì, è compatibile con schede madri ATX, Micro-ATX e Mini-ITX, alimentatori ATX, schede grafiche lunghe e dissipatori CPU fino a 150 mm di altezza.

Come pulire il case senza danneggiarlo?

Utilizzare un panno morbido non lanuginoso leggermente umido per le superfici esterne. Per l'interno, si consiglia una bomboletta di aria compressa o un aspirapolvere con un accessorio a spazzola morbida. Evitare prodotti chimici aggressivi.

MANUALE UTENTE Carbide SPEC-01 CORSAIR

Contenuto kit di accessori: 23

Caratteristiche case: 24

Rimozione del pannelli laterali: 25

Installazione delle schede PCI-E/PCI: 25

Installazione della scheda madre: 26

Installazione dell'unità di alimentazione: 26

Rimozione del frontale: 27

Installazione di un'unità ODD: 27

Installazione unità SSD e HDD: 28

Installazione di una seconda ventola frontale: 28

Alimentazione ventole del case: 29

Installazione dei connettori di I/O frontali: 29

Domande più frequenti: 30

Congratulazioni!

Grazie per aver acquistato un case mid-tower per PC Carbide Series® SPEC-01.

Il Carbide Series SPEC-01 è la prova che un look elegante, un design intelligente ed una struttura resistente non devono necessariamente essere costosi e che la semplicità non è detto che sia noiosa. Il pacchetto comprende uno stile grintoso, un'enorme finestra sul pannello laterale per poter ammirare i componenti interni ed una ventola d'aspirazione frontale con illuminazione a LED che soffia aria fresca direttamente sulle schede grafiche.

All'interno c'è spazio sufficiente per cinque ventole, e i quattro vani con combinazione disco rigido/SSD rendono l'installazione e l'aggiornamento delle memorie semplici e rapidi. Gli intagli di instradamento dei cavi ti aiutano a ridurre l'ingombro interno e i filtri antipolvere integrati garantiscono una protezione per i componenti interni. Sulla parte frontale, il connettore USB 3.0 garantisce una velocità ad altissime prestazioni dei dispositivi di storage.

Specifiche caseSommario

CARBIDE SERIES®

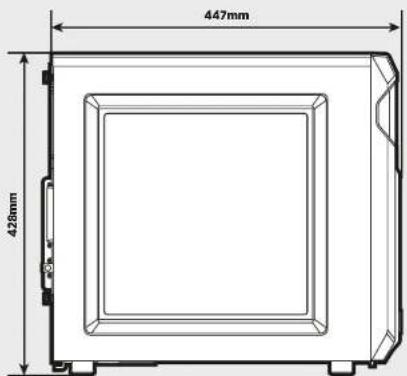

Lunghezza: 447mm

Profondità: 200mm

Altezza: 428mm

Peso: 4.8kg

Lunghezza massima GPU:

Slot superiori: 414mm

Slot Interior 275mm

Altezza massima raffreddatore CPU: 150mm:....150mm

Lunghezza massima PSU: 230mm: 230mm

g x1 distanziatore per la scheda madre

Caratteristiche caseContenuto kit di accessori

Pannello I/O (2 prese USB 3.0, cuffie/microfono, alimentazione/Reset)
B Frontale rimovibile
2 coperture per unità ODD rimovibili
D Pannello laterale con finestra
E Pannello laterale senza finestra
4 vani unità disco rigido 3,5 pollici senza viti con compatibilità per unità 2,5 pollici
6 Ventola LED da 120mm a 3 pin
H Filtro antipolvere inferiore per unità di alimentazione
① Gulda vlti PCI-E
4 vani unità disco rigido 3,5 pollici senza viti con compatibilità per unità 2,5 pollici
2 punti di montaggio superiore per ventole da 120mm
Piastra posteriore con intaglio della CPU

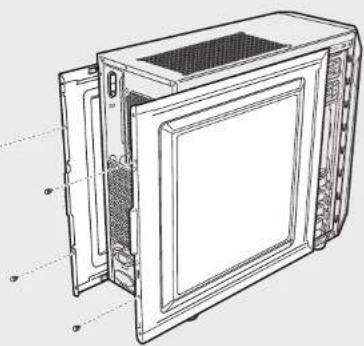

Rimuovere semplicemente le viti e fare scorrere il pannello laterale all'indietro e verso l'esterno.

Nota: Corsair consiglia di rimuovere e mettere da parte entrambi i pannoli por cvitaro danni accidentali durante l'assemblaggio del sistema. Entrambi i pannoli laterali sono intercambiabili e dovrebbero essere rimossi per ridurre l'ingombro.

3. Installazione delle schede PCI-E/PCI1. Rimozione dei pannelli latrali

Rimuovere le viti e le coperture degli slot corrispondenti.

Installare la scheda add-on e fissare con le viti a testa piatta.

2. Installazione della scheda madre 4. Installazione dell'unità di alimentazione (PSU)

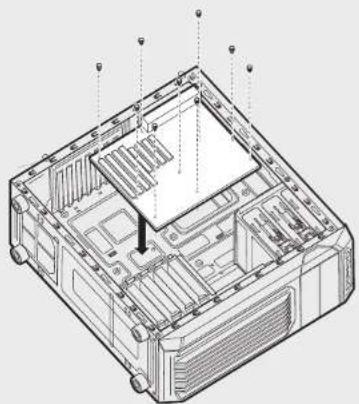

Prima di tutto, installare l'I/O shield della scheda madre. Per istruzioni, vedere il manuale della scheda madre.

Allineare la scheda madre ai distanziatori preinstallati.

Utilizzare le viti in dotazione b per fissare la scheda madre al vano corrispondente.

Posizionare la PSU sul fondo del case, quindi allinearla con i fori del case e fissarla con le viti in dotazione all'unità di alimentazione.

Per rimuovere il frontale (pannello frontale), afferrare la linguetta posizionata in basso e tirare verso l'esterno.

7. Installazione unità SSD e HDD5. Rimozione del frontale

I quattro vani unità inclusi supportano dischi da 3,5 e 2,5 pollici.

Per installare un'unità HDD da 3,5 pollici, tirare il vano dell'unità da ciascun lato per ampliare i punti di montaggio. Quindi, posizionare l'unità HDD nel vano e spingeria indietro per chiuderla. Non sono necessarie viti per fissare l'unità al vano.

Per installare un'unità SSD da 2,5 pollici, posizionare l'unità sul vano ed utilizzare le vit per installarla.

6. Installazione di un'unità ODD (Optical Disk Drive) 8. Installazione di una seconda ventola frontale

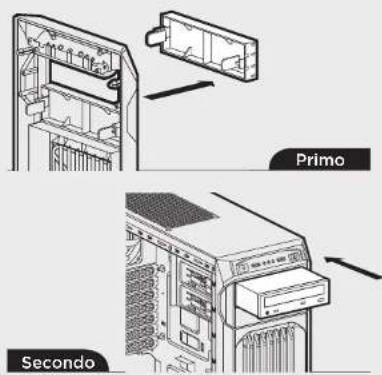

Prima di tutto, rimuovere il coperchio dell'alloggiamento per unità da 5,25 pollici nel pannello frontale, quindi inserire l'unità ODD nel vano fino a far scattare i fermi di fissaggio dell'unità senza viti. Per rimuovere un'unità ottica, premere la linguetta di rilascio senza viti e tirare l'unità verso l'esterno.

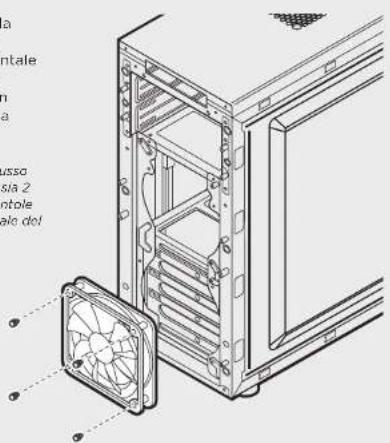

Per installare una ventola aggiuntiva da 120mm o 140mm, rimuovere il frontale (fase 5) ed utilizzare le viti lunghe per ventola in dotazione f montare la nuova ventola.

Nota: Per massimizzare il flusso d'aria, è possibile installano sia 2 ventole da 120mm che 2 ventole da 140mm nella parte frontale del telaio

9. Alimentazione ventole del case

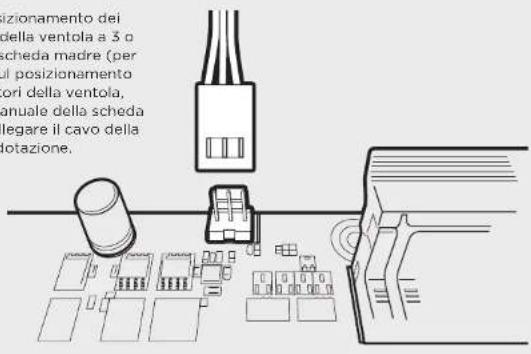

Dopo il posizionamento dei connettori della ventola a 3 o 4 pin sulla scheda madre (per istruzioni sul posizionamento dei connettori della ventola, vedere il manuale della scheda madre), collegare il cavo della ventola in dotazione.

10. Installazione dei connettori di I/O frontali

Per i piedini in uscita e la posizione dei connettori del pannello frontale, consultare il manuale per la scheda madre,

Domande più frequenti

1. Come rimuovere il pannello I/O?

Se necessario, è possibile disinstallare il pannello I/O rimuovendo il frontale (fase 5) e svitando le 2 viti su entrambi i lati del pannello.

1. La questione delle polarità ha a che fare con i connettori di resettaggio e di alimentazione del pannello I/O? No, solo con i connettori LED.
2. Chi è necessario contattare se si riceve un case danneggiato oppure se una delle ventole non funziona più? Visitare il sito www.corsair.force.com e richiedere un RMA in modo da permetterci di sostituire le parti danneggiate.
3. Dopo è possibile montare una ventola?

Posizioni di montaggio delle ventole
Anteriore x2 120mm o	x2 140mm
Superiore x2 120mm
Posteriore 120mm
Inferiore x
Laterale x
Al centro x

Per saperne di più su questo case, visita la pagina del prodotto sul sito www.corsair.com
