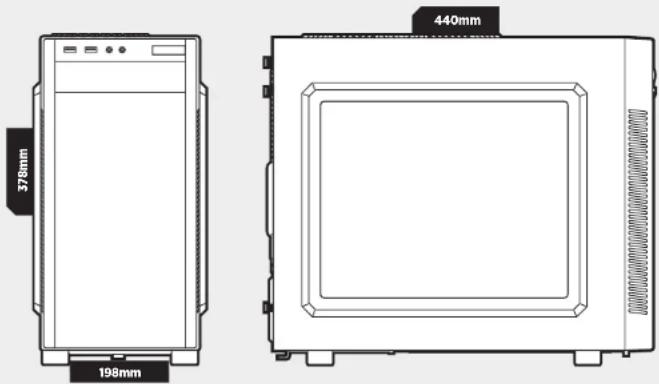

MANUALE UTENTE Carbide 88R CORSAIR

Distanziatore scheda madre

x16 Viti corte per ventole

Viti ancoraggio slitta SSD

Viti lunghe per ventole

Viti per scheda madre e hard disk x10

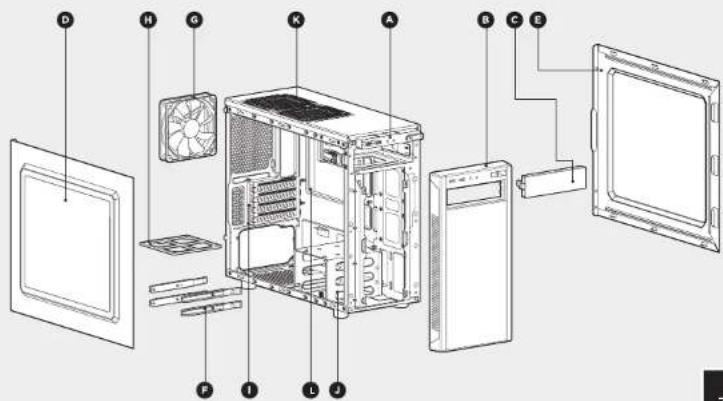

x16 Viti per SSD e masterizzatore Pannello I/O (x1 USB 3.0, x1 USB 2.0, Cua/Microfono e Alimentazione/Reset) Fascia frontale rimovibile x1 copertura per unità ODD rimovibile Pannello laterale con finestra Pannello laterale opaco x4 guide per unità HDD Ventola da 120mm a 3 pin Filtro antipolvere inferiore per unità di alimentazione Guida viti PCI-e x2 vani per unità disco rigido da 3,5” pollici senza viti Punto di montaggio superiore per ventole da 120mm Piastra posteriore della CPU con apertura

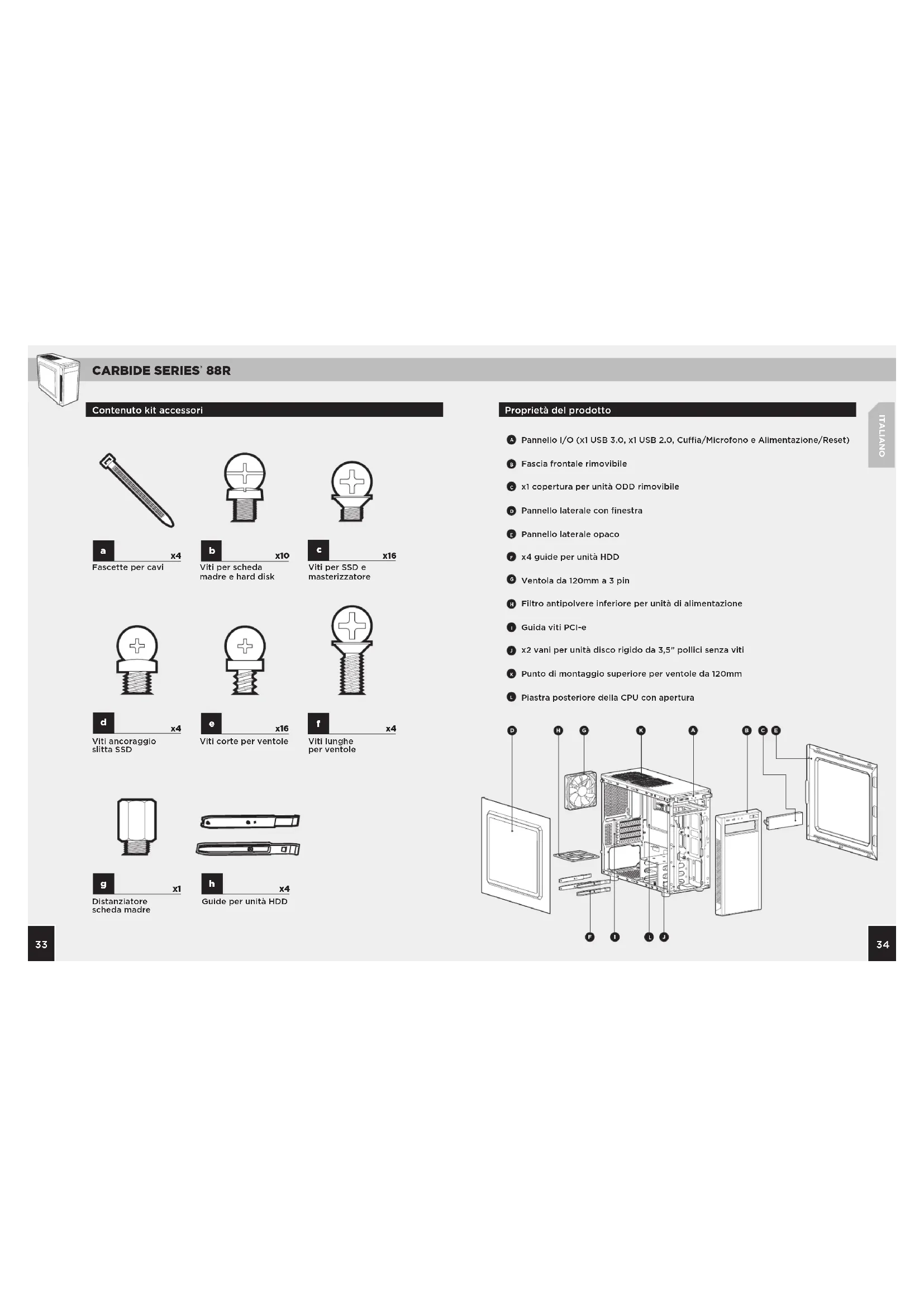

Proprietà del prodotto Contenuto kit accessoriCARBIDE SERIES

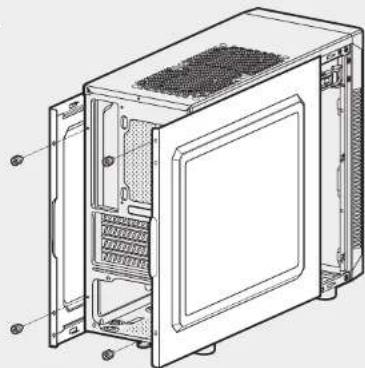

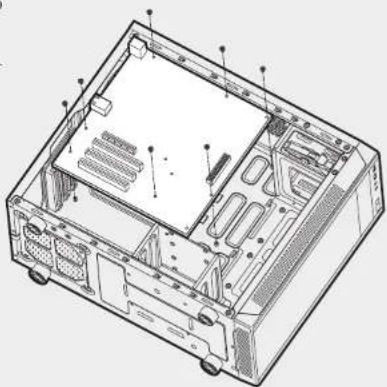

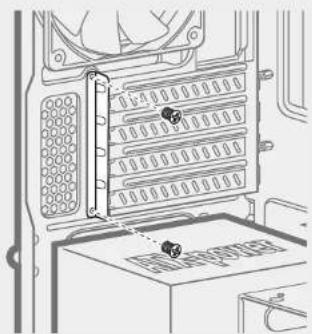

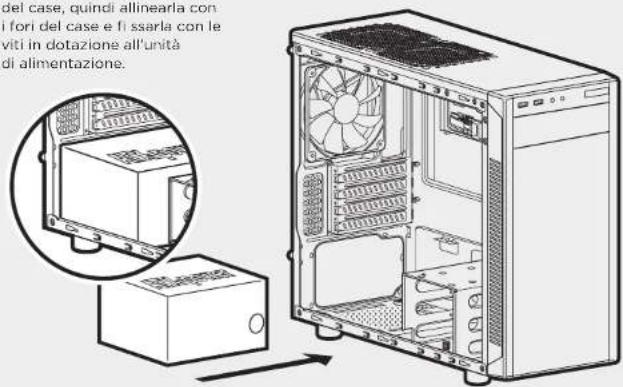

ITALIANO4. Installazione dell’unità di alimentazione (PSU)2. Installazione della scheda madreRimuovere le viti e far scorrere il pannello laterale all’indietro e verso l’esterno.Nota: CORSAIR consiglia di rimuovere e mettere da parte entrambi i pannelli per evitare danni accidentali durante l’assemblaggio del sistema. Entrambi i pannelli laterali sono intercambiabili e dovrebbero essere rimossi per ridurre l’ingombro..Rimuovere il coperchio dello slot, installare la scheda di espansione e assicurarla con delle viti, se necessario.Posizionare la PSU sul fondo del case, quindi allinearla con i fori del case e fi ssarla con le viti in dotazione all’unità di alimentazione. 88R STEP2 Per prima cosa, installare l’I/O shield della scheda madre (per istruzioni, consultare il manuale della scheda madre).Allineare la scheda madre ai distanziatori preinstallati.Utilizzare le viti in dotazione (b) per fi ssare la scheda madre al vano corrispondente.

88R Step 3 88R STEP4 88R STEP1

3. Installazione delle schede PCI-e/PCI1. Rimozione dei pannelli lateraliCARBIDE SERIES

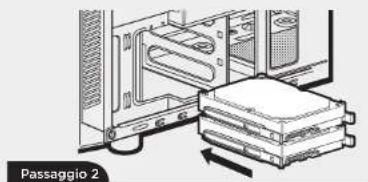

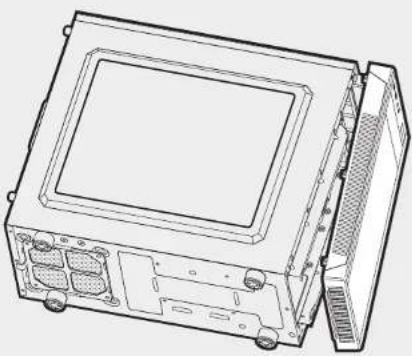

88R 3837ITALIANO8. Installazione delle unità SSDs6. Installazione di un’unità ODD (optical disk drive)Per rimuovere il frontale (pannello anteriore), aerrare la linguetta posizionata in basso e tirare verso l’esterno.Prima di tutto, rimuovere il coperchio dell’alloggiamento per unità da 5,25” sul pannello anteriore, quindi inserire l’unità ODD nel vano fino a far scattare i fermi di fissaggio dell’unità senza viti. Per rimuovere un’unità ottica, premere la linguetta di rilascio senza viti e tirarel’unità verso l’esterno.Passaggio 1 - Fissare le guide laterali all’unità, in modo che i supporti e i connettori dell’unità siano rivolti nella stessa direzione.Passaggio 2 - Far scorrere l’unità e il gruppo guida all’interno dello scomparto del disco rigido dalla parte posteriore, come mostrato nell’illustrazione.Inserire l’unità SSD nell’alloggiamento di montaggio e fissarla con le viti come mostrato nell’illustrazione. 88R STEP5 PRIMO 88R STEP6 88R STEP6 SECONDO 88R Step 8 88R STEP7 88R STEP7 Passaggio 1 Passaggio 2

7. Installazione dei dischi rigidi5. Rimozione del frontaleCARBIDE SERIES

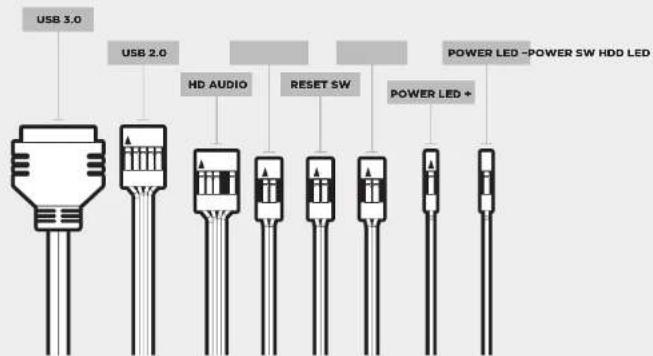

10. Installazione dei connettori di I/O frontali

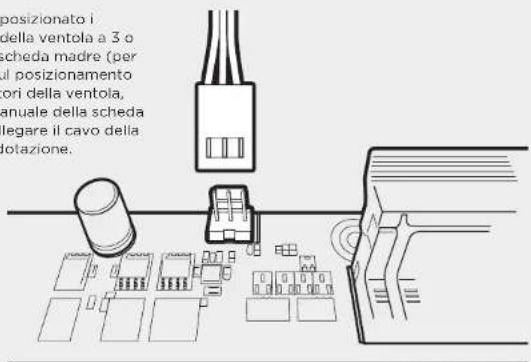

Dopo aver posizionato i connettori della ventola a 3 o 4 pin sulla scheda madre (per istruzioni sul posizionamento dei connettori della ventola, vedere il manuale della scheda madre), collegare il cavo della ventola in dotazione. Per i pin in uscita e la posizione dei connettori del pannello frontale, consultare il manuale della scheda madre.

1. Come si rimuove il pannello I/O?

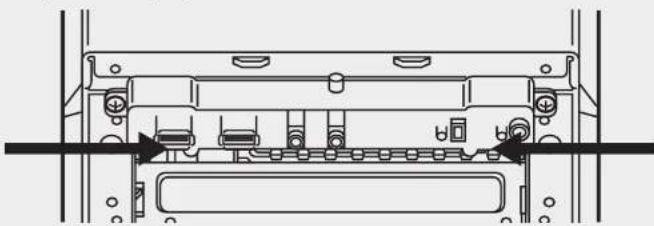

ISe necessario, è possibile disinstallare il pannello I/O rimuovendo il frontale (passaggio 5) e svitando le 2 viti su entrambi i lati del pannello (vedere l’immagine).

2. Le polarità sono importanti per i connettori di resettaggio e di

alimentazione del pannello I/O? No, solo per i connettori LED.

3. Chi è necessario contattare se si riceve un case danneggiato oppure se una

delle ventole non funziona più? Visitare il sito support.corsair.com e richiedere un RMA in modo da permetterci di sostituire le parti danneggiate.

4. Dove è possibile montare una ventola?

Per ogni altra esigenza, fai riferimento alla pagina prodotto sul sito corsair.com. Posizione di installazione ventole Frontale x2 120mmSuperiore x2 120mmPosteriore 120mm (included)Parte inferiore xParte laterale xAl centro x 100R FAQ USB 3.0HD AUDIOUSB 2.0RESET SWPOWER LED +POWER LED –POWER SW HDD LED Domande più frequenti9. Alimentazione delle ventole del caseCARBIDE SERIES

INFORMAZIONI PER PROTEZIONE AMBIENTALE

Dopo l'implementazione della Direttiva Europea 2012/19/ EU nel sistema legale nazionale, ci sono le seguenti applicazioni: > I dispositivi elettrici ed elettronici non devono essere considerati rifiuti domestici. > I consumatori sono obbligati dalla legge a restituire I dispositivi elettrici ed elettronici alla fine della loro vita utile ai punti di raccolta pubblici preposti per questo scopo o nei punti vendita. Dettagli di quanto riportato sono definiti dalle leggi nazionali di ogni stato. Questo simbolo sul prodotto, sul manuale d'istruzioni o sull'imballo indicano che questo prodotto è soggetto a queste regole.
