Tipo di prodotto	Case per unità centrale (torre media)
Marca	Corsair
Modello	Carbide SPEC-04
Dimensioni (L × P × A)	492 mm × 201 mm × 450 mm (stima)
Peso	Circa 6 kg
Materiale	Acciaio, plastica, vetro temperato (pannello laterale)
Formato scheda madre supportato	ATX, Micro-ATX, Mini-ITX
Slot per ventole	Anteriori: 2 × 120 mm o 2 × 140 mm; Superiori: 2 × 120 mm; Posteriori: 1 × 120 mm
Compatibilità radiatori	Anteriori: 120/140 mm; Posteriori: 120 mm
Lunghezza massima scheda grafica	370 mm
Altezza massima dissipatore CPU	150 mm
Lunghezza massima alimentatore	225 mm
Slot di archiviazione	2 × vani 3,5" (rimovibili), 2 × slot SSD 2,5"
Connettori pannello anteriore	USB 3.0, USB 2.0, audio ingresso/uscita
Caratteristiche	Pannello laterale in vetro; filtro antipolvere alimentatore rimovibile; ventola LED 120 mm inclusa
Manutenzione e pulizia	Spolverare regolarmente i filtri e l'interno con un panno che non lascia pelucchi o aria compressa
Sicurezza	Utilizzare solo in ambiente asciutto e ventilato; non ostruire le aperture
Pezzi di ricambio e riparabilità	Pannelli laterali, ventole, filtri e fissaggi disponibili tramite il servizio clienti Corsair

Domande frequenti - Carbide SPEC04 CORSAIR

La polarità è importante con l'alimentazione del pannello I/O e il jumper di reset?

No, solo con i jumper LED. I connettori Power e Reset non sono polarizzati.

A chi devo rivolgermi se il mio case è danneggiato all'arrivo o se una ventola non funziona più?

Si prega di visitare corsair.force.com e richiedere un RMA (Autorizzazione al reso della merce) per poter sostituire il/i pezzo/i danneggiato/i.

Dove posso montare una ventola aggiuntiva?

Gli slot disponibili sono: anteriore (2 x 120/140 mm), superiore (2 x 120 mm) e posteriore (1 x 120 mm).

Qual è il formato di scheda madre compatibile con il Carbide SPEC-04?

Il case supporta i formati ATX, Micro-ATX e Mini-ITX.

Come installare un disco rigido da 3,5 pollici?

Rimuovere il vassoio del disco rigido rimovibile, fissare il disco sul vassoio utilizzando le viti fornite, quindi reinserire l'insieme nel vano.

Posso installare un radiatore per watercooling nella parte superiore del case?

No, la parte superiore supporta solo ventole da 120 mm, non radiatori. Solo l'anteriore (120/140 mm) e il posteriore (120 mm) accettano radiatori.

Il pannello laterale in vetro è in vetro temperato?

Sì, il pannello laterale è in vetro temperato per una migliore resistenza e visibilità.

Come pulire i filtri antipolvere?

I filtri si rimuovono facilmente, lavarli con acqua tiepida saponata, risciacquare e asciugare completamente prima di rimetterli in posizione.

Qual è la lunghezza massima dell'alimentatore?

La lunghezza massima dell'alimentatore è di 225 mm.

Il case viene fornito con ventole?

Sì, una ventola LED da 120 mm è inclusa nella parte posteriore. Altre ventole sono opzionali.

MANUALE UTENTE Carbide SPEC04 CORSAIR

Specliche del case: 22
Contenuo kit di accessori: 23
Caratteristic del case: 24
Rimozone del pannell laterall: 25
Installazione della schedadamre: 25
Installazione del dischi rigidi: 26
Installazione delle unità SDD: 26
Installazione dell'allimentatore: 27
Installazione delle schede PCI-E/PCI: 27
Installazione dei connettori I/O anteriors 28
Rimozione del pannello anteriore: 28
Domande frequenti: 29

CARBIDE SERIES

SPEC-04

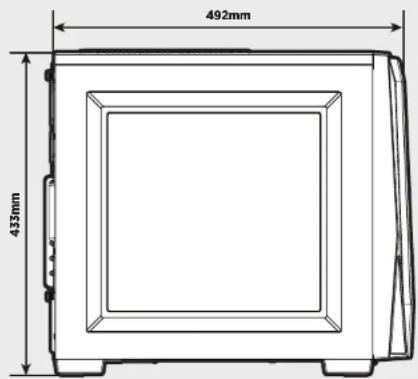

Lunghezza: 492mm
Profondita: 201mm
Altezza: 433mm

Lunghezza massima della GPU: 370mm
Lunghezza massima della CPU: 150mm
Lunghezza massima dell'alimentatore: 225mm

Poszloni delle vento:

Parte anterio: 2 x 120mm / 2x 140mm
Parte superiore: 2 x 120
Parte posteriore: 120mm

Compatibilità del radiatore

Parte anterioe: 120/140mm

Parte posteriori: 120mm

SPEC-04

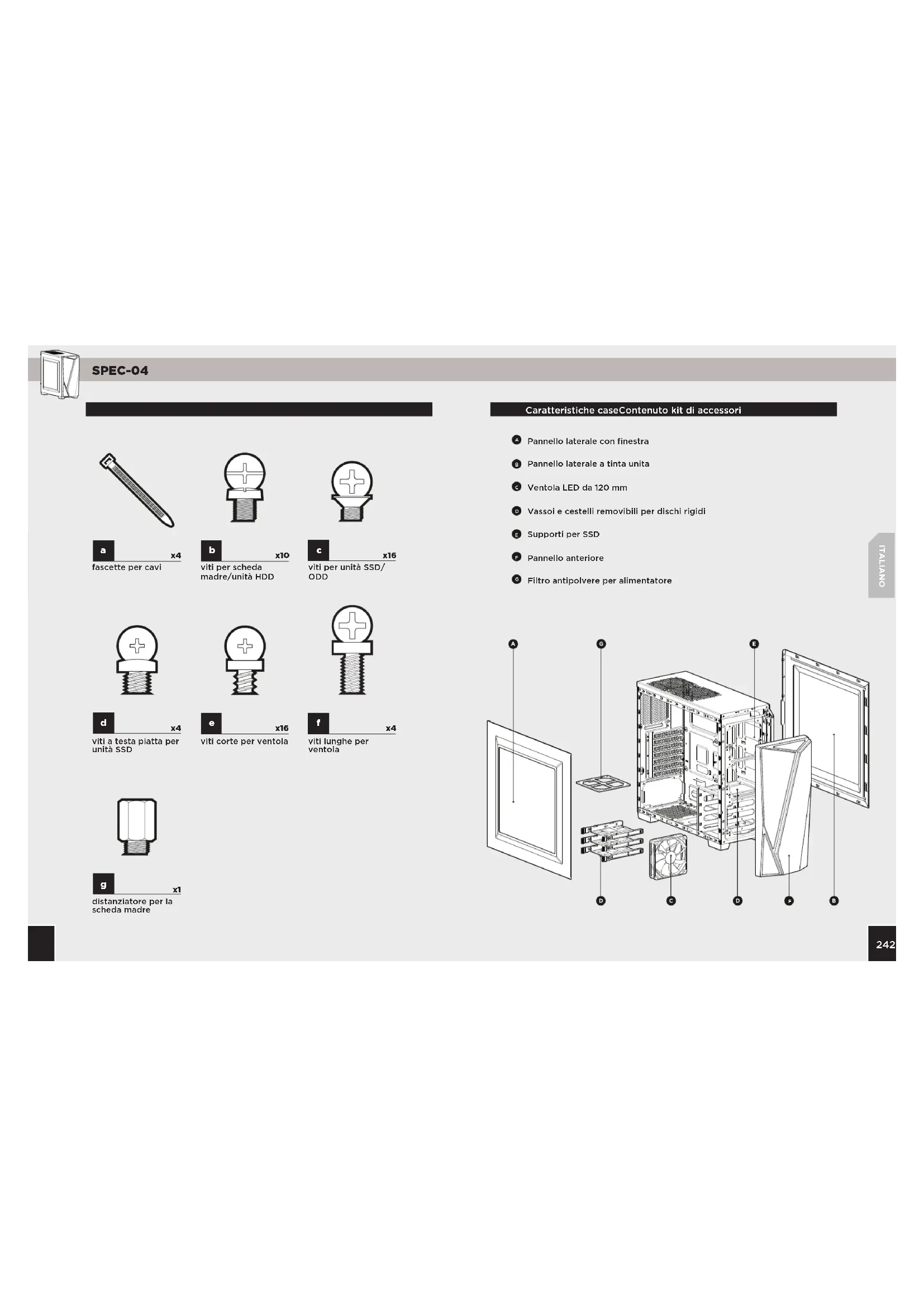

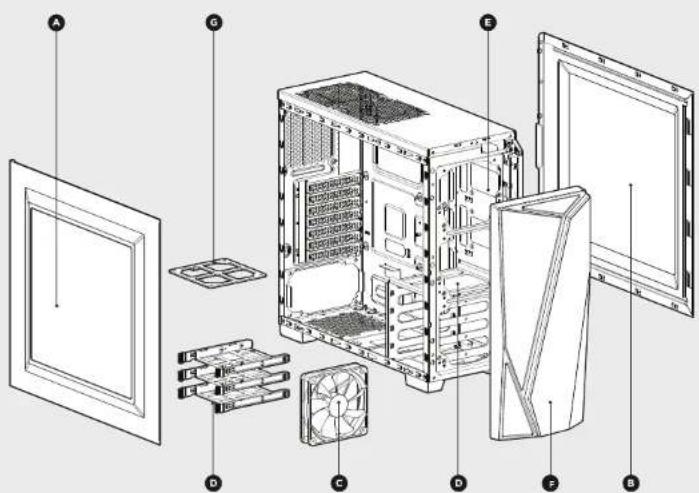

Caratteristiche caseContenuto kit di accessori

Pannello laterale con finestra
Pannello laterale a tinta unita
Ventola LED da 120 mm
Vassoie cestelliremovibili perdischi rigidi
Support per SSD
Pannello anterloe
6 Filtrato antipolyvere per alimentatore

SPEC-04

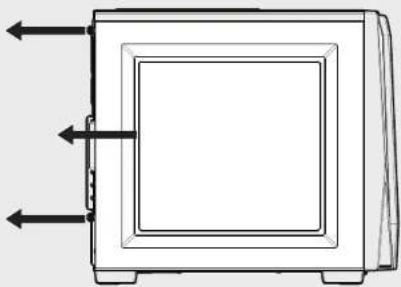

1. Rimozione dei pannelli laterali

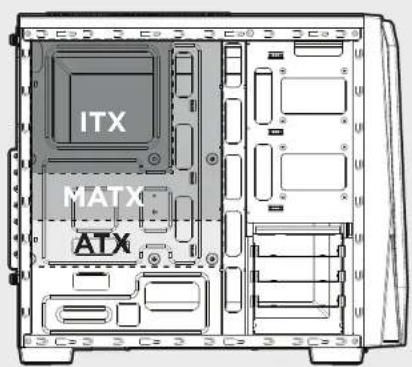

1. Installazione della schedamadre

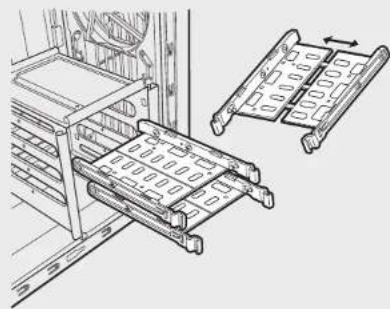

1. Installazione dei dischi rigidi

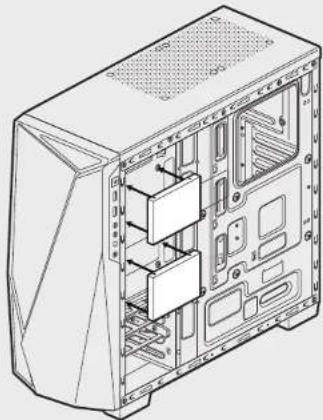

4.Installazione delle unità SDD

SPEC-04

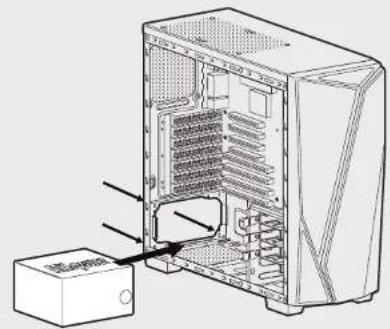

5.Installazione dell'alimentatore

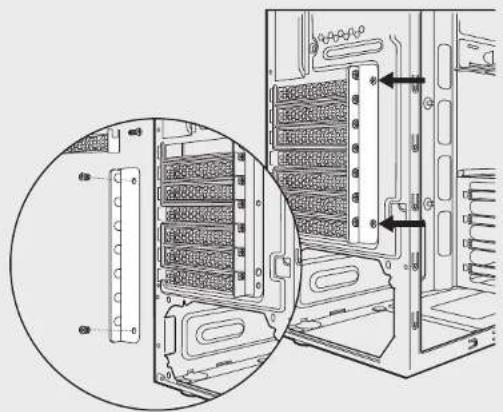

6. Installazione delle schede PCI-E/PCI

7. Installazione dei connettori I/O anteriors

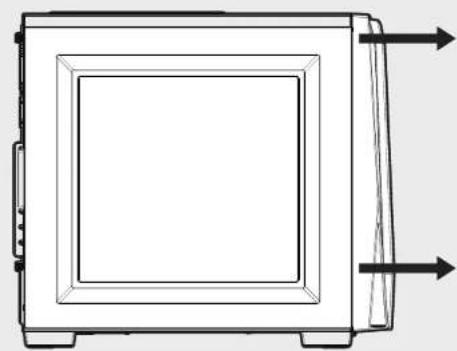

8. Rimozione del pannello anteriore

SPEC-04

Domande piu frequenti

1. La questione delle polarità ha a che fare con i connettori di resettaggio e di alimentazione del pannello I/O? No, solo con i connettori LED.

2. Chi è necessario contattare se si riceve un case danneggiato oppure se una delle ventole non funziona più? Visitare il sitto www.corsair.force.com e richiedere un RMA in modo da permetterci di sostituire le parti danneggiate.

3. Dopo è possiblè montare una ventola?

Posizione di montaggio delle ventole
Anteriore 2 x 120/140mm
Superiore 2 x 120m
Posteriori 1 x 120mm

Per saperne di più su quello case, visita la pagina del prodotto sul sito www.corsair.com
