Carbide SPEC04 - Unite Centrale CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'unité centrale (tour moyenne)
Marque	Corsair
Modèle	Carbide SPEC-04
Dimensions (L × P × H)	492 mm × 201 mm × 450 mm (estimation)
Poids	Environ 6 kg
Matériau	Acier, plastique, verre trempé (panneau latéral)
Format de carte mère supporté	ATX, Micro-ATX, Mini-ITX
Emplacements pour ventilateurs	Avant : 2 × 120 mm ou 2 × 140 mm ; Haut : 2 × 120 mm ; Arrière : 1 × 120 mm
Compatibilité radiateurs	Avant : 120/140 mm ; Arrière : 120 mm
Longueur maximale de la carte graphique	370 mm
Hauteur maximale du refroidisseur CPU	150 mm
Longueur maximale de l'alimentation	225 mm
Emplacements de stockage	2 × baies 3,5" (amovibles), 2 × emplacements SSD 2,5"
Connecteurs panneau avant	USB 3.0, USB 2.0, audio entrée/sortie
Particularités	Panneau latéral vitré ; filtre anti-poussière alimentation amovible ; ventilateur LED 120 mm inclus
Entretien et nettoyage	Dépoussierer régulièrement les filtres et l'intérieur avec un chiffon non pelucheux ou air comprimé
Sécurité	Utiliser uniquement dans un environnement sec et ventilé ; ne pas obstruer les ouvertures
Pièces détachées et réparabilité	Panneaux latéraux, ventilateurs, filtres et fixations disponibles via le service client Corsair

FOIRE AUX QUESTIONS - Carbide SPEC04 CORSAIR

La polarité est-elle importante avec l'alimentation du panneau d'E/S et le cavalier de réinitialisation ?

Non, uniquement avec les cavaliers de DEL. Les connecteurs Power et Reset sont non polarisés.

À qui dois-je m'adresser si mon boîtier est endommagé à l'arrivée ou lorsqu'un ventilateur ne fonctionne plus ?

Veuillez vous rendre sur corsair.force.com et demandez un RMA (Autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.

Où puis-je monter un ventilateur supplémentaire ?

Les emplacements disponibles sont : avant (2 x 120/140 mm), haut (2 x 120 mm) et arrière (1 x 120 mm).

Quel est le format de carte mère compatible avec le Carbide SPEC-04 ?

Le boîtier supporte les formats ATX, Micro-ATX et Mini-ITX.

Comment installer un disque dur 3,5 pouces ?

Retirez le plateau de disque dur amovible, fixez le disque sur le plateau à l'aide des vis fournies, puis réinsérez l'ensemble dans la baie.

Puis-je installer un radiateur de watercooling en haut du boîtier ?

Non, le haut ne supporte que des ventilateurs de 120 mm, pas de radiateur. Seuls l'avant (120/140 mm) et l'arrière (120 mm) acceptent des radiateurs.

Le panneau latéral vitré est-il en verre trempé ?

Oui, le panneau latéral est en verre trempé pour une meilleure résistance et visibilité.

Comment nettoyer les filtres anti-poussière ?

Les filtres se retirent facilement, lavez-les à l'eau tiède savonneuse, rincez et séchez complètement avant de les remettre en place.

Quelle est la longueur maximale de l'alimentation ?

La longueur maximale de l'alimentation est de 225 mm.

Le boîtier est-il livré avec des ventilateurs ?

Oui, un ventilateur LED de 120 mm est inclus à l'arrière. D'autres ventilateurs sont optionnels.

MODE D'EMPLOI Carbide SPEC04 CORSAIR

Carcetierstiques techniques du boftler 12
Contenu du kit d'accessoires: 13
Attributes du boitier: 14
Retralt des panneaux lateraux: 15

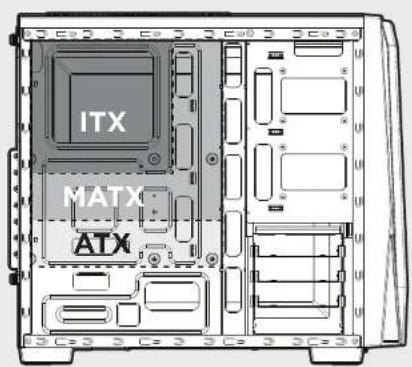

Installation de la carte mère: 15
Installation des disques durs: 16

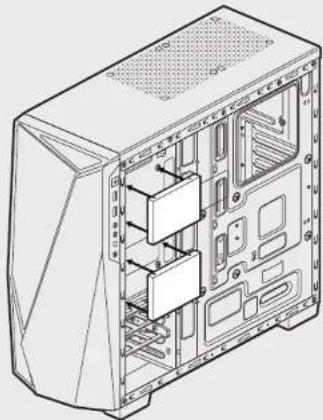

Installation des SSD: 16
Installation de l'allentation: 17
Installation des cartes PCI-E/PCI: 17
Installation des connecteurs d'E/S avant: 18
Retrait du panneau avant: 18
Foire aux questions: 19

Spcifications du boitierTable des matieres

CARBIDE SERIES

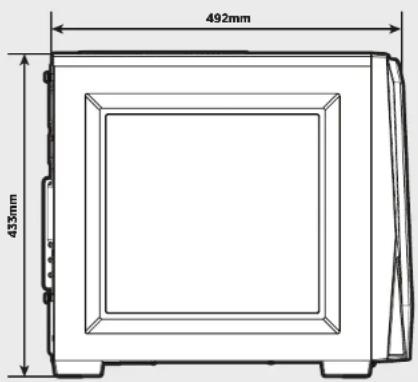

Longueur: 492mm
Largeur: 201mm

Longueur maxlmale de la carte graphique : 370mm
Hauteur maximale du processeur: 150mm
Longueur maxlmale de l'allmentation: 225mm

Emplacement des ventilateurs:

Avant: 2 unités de 120 mm/2 de 140 mm
Haut: 2 unités de 120
Arriere:120mm

Compatibilité des radiateurs

Avant:120/140mm

Arriere:120mm

SPEC-04

entretouise pour cartemere

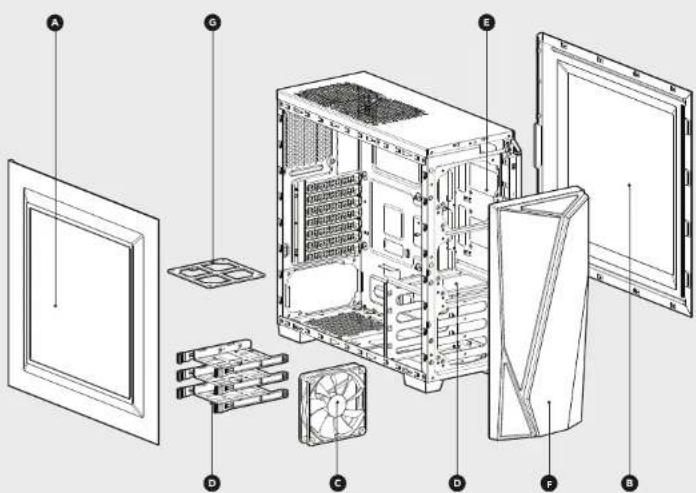

Attributes du boitierContenu du kit d'accessoires

Panneau latoriala fenetre
Panneau latorial plein
Ventilateur a LED de 120 mm
Plateaux et baie de disques durs amovibles
Fixations de disque SDD
Panneau avant
6 Filtre anti-poussiere de l'alimentation

SPEC-04

1. Installation de la carte mère 4. Installation des SSD

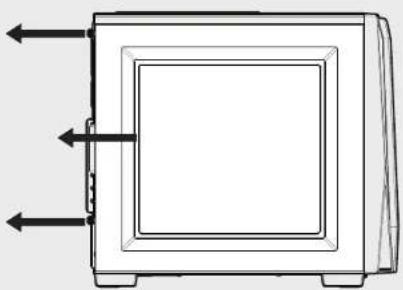

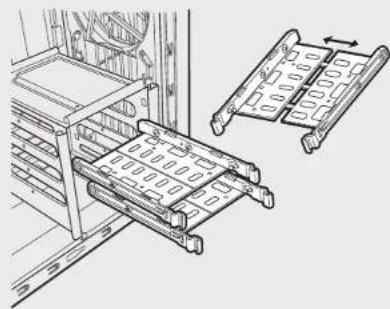

1. Installation des disques durs1. Retrait des panneaux lateraux

SPEC-04

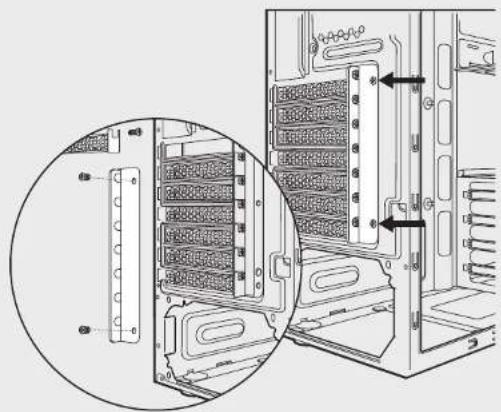

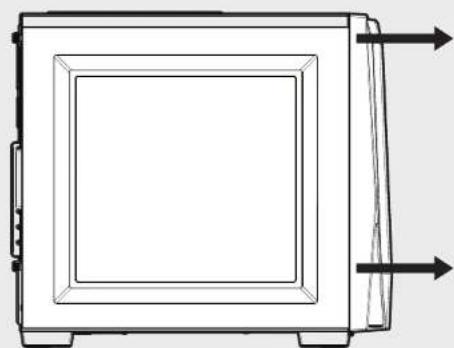

6. Installation des cartes PCI-E/PCI 8. Retrait du panneau avant

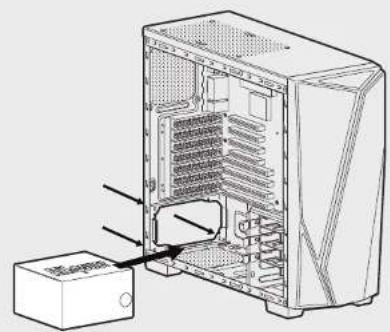

7. Installation des connecteurs d'E/S avant5. Installation de l'aline

atlon

SPEC-04

Foire aux questions

1. La polarité est-elle importante avec l'alimentation du panneau d'E/S et le cavalier de réinitialisation ?

Non, uniquement avec les cavaliers de DEL.

A. qui dispos-se je m'adresser si mon boitier est endommage à l'arrivee ou lorsqu'un ventilateur ne fonctionne plus?

Veuillez vous rendre sur corsair.force.com et demandez un RMA

(Autorisation de回头 de marchandise) pour que nous puissions replacier la ou les pieces endommages.

1. Où puis-je monter un ventilateur ?

Montage pour ventilateur Emplacements
Avant 2 x 120/140mm
Haut 2 x 120m
Amérique 1 x 120mm

Pour en savoir plus sur ce boitier, veuillez vous rendre sur corsair.com à la page des produits.

Note

SPEC-04
