Тип продукта	Корпус системного блока (средняя башня)
Бренд	Corsair
Модель	Carbide SPEC-04
Размеры (Д × Ш × В)	492 мм × 201 мм × 450 мм (оценка)
Вес	Около 6 кг
Материал	Сталь, пластик, закаленное стекло (боковая панель)
Поддерживаемый форм-фактор материнской платы	ATX, Micro-ATX, Mini-ITX
Места для вентиляторов	Спереди: 2 × 120 мм или 2 × 140 мм; Сверху: 2 × 120 мм; Сзади: 1 × 120 мм
Совместимость с радиаторами	Спереди: 120/140 мм; Сзади: 120 мм
Максимальная длина видеокарты	370 мм
Максимальная высота процессорного кулера	150 мм
Максимальная длина блока питания	225 мм
Отсеки для накопителей	2 × отсека 3,5" (съемные), 2 × места для SSD 2,5"
Разъемы на передней панели	USB 3.0, USB 2.0, аудио вход/выход
Особенности	Боковая панель из стекла; съемный пылевой фильтр блока питания; вентилятор с LED 120 мм в комплекте
Уход и чистка	Регулярно удаляйте пыль с фильтров и внутренних частей безворсовой тканью или сжатым воздухом
Безопасность	Использовать только в сухом и вентилируемом помещении; не блокировать отверстия
Запчасти и ремонтопригодность	Боковые панели, вентиляторы, фильтры и крепеж доступны через службу поддержки Corsair

Часто задаваемые вопросы - Carbide SPEC04 CORSAIR

Важна ли полярность при подключении питания передней панели и перемычки сброса?

Нет, только с перемычками светодиодов. Разъемы питания и сброса неполяризованы.

К кому обратиться, если корпус поврежден при получении или вентилятор перестал работать?

Пожалуйста, перейдите на corsair.force.com и запросите RMA (разрешение на возврат товара), чтобы мы могли заменить поврежденные детали.

Куда можно установить дополнительный вентилятор?

Доступные места: спереди (2 x 120/140 мм), сверху (2 x 120 мм) и сзади (1 x 120 мм).

Какой форм-фактор материнской платы совместим с Carbide SPEC-04?

Корпус поддерживает форм-факторы ATX, Micro-ATX и Mini-ITX.

Как установить жесткий диск 3,5 дюйма?

Извлеките съемную корзину для жесткого диска, закрепите диск на корзине с помощью прилагаемых винтов, затем вставьте обратно в отсек.

Можно ли установить радиатор водяного охлаждения сверху корпуса?

Нет, сверху поддерживаются только вентиляторы 120 мм, не радиаторы. Только спереди (120/140 мм) и сзади (120 мм) можно установить радиаторы.

Стеклянная боковая панель из закаленного стекла?

Да, боковая панель из закаленного стекла для лучшей прочности и обзора.

Как чистить пылевые фильтры?

Фильтры легко снимаются, промойте их в теплой мыльной воде, прополощите и полностью высушите перед установкой обратно.

Какова максимальная длина блока питания?

Максимальная длина блока питания составляет 225 мм.

Поставляется ли корпус с вентиляторами?

Да, один вентилятор с LED 120 мм входит в комплект сзади. Дополнительные вентиляторы приобретаются отдельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Carbide SPEC04 CORSAIR

Carcetierstiques techniques du boftler 12
Contenu du kit d'accessoires: 13
Attributes du boitier: 14
Retralt des panneaux lateraux: 15
Installation de la carte mère: 15
Installation des disques durs: 16
Installation des SSD: 16
Installation de l'allentation: 17
Installation des cartes PCI-E/PCI: 17
Installation des connecteurs d'E/S avant: 18
Retrait du panneau avant: 18
Foire aux questions: 19

Spcifications du boitierTable des matieres

CARBIDE SERIES

Longueur: 492mm
Largeur: 201mm

Longueur maxlmale de la carte graphique : 370mm
Hauteur maximale du processeur: 150mm
Longueur maxlmale de l'allmentation: 225mm

Emplacement des ventilateurs:

Avant: 2 unités de 120 mm/2 de 140 mm
Haut: 2 unités de 120
Arriere:120mm

Compatibilité des radiateurs

Avant:120/140mm

Arriere:120mm

SPEC-04

entretouise pour cartemere

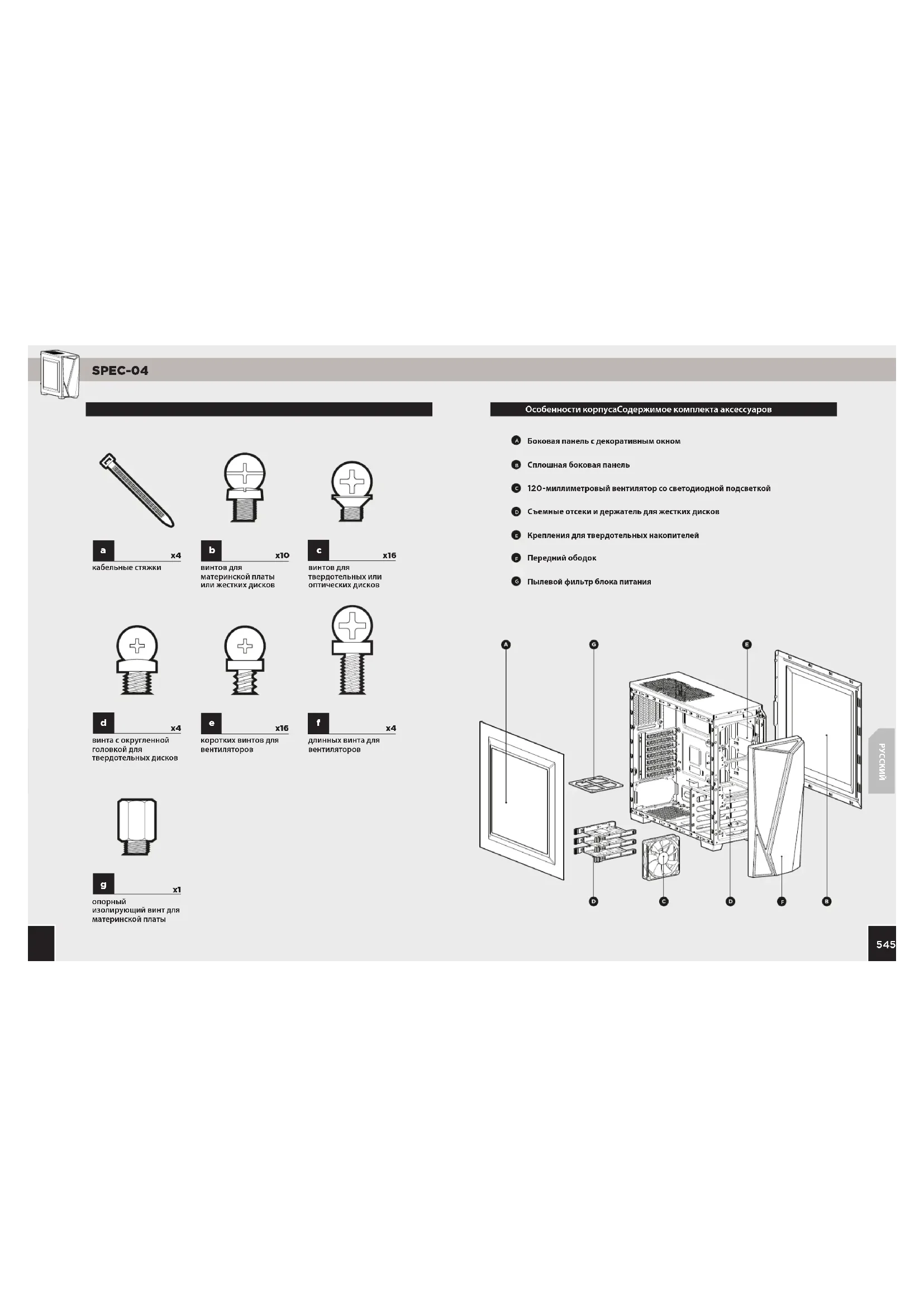

Attributes du boitierContenu du kit d'accessoires

Panneau latoriala fenetre
Panneau latorial plein
Ventilateur a LED de 120 mm
Plateaux et baie de disques durs amovibles
Fixations de disque SDD
Panneau avant
6 Filtre anti-poussiere de l'alimentation

SPEC-04

1. Installation de la carte mère 4. Installation des SSD

1. Installation des disques durs1. Retrait des panneaux lateraux

SPEC-04

6. Installation des cartes PCI-E/PCI 8. Retrait du panneau avant

7. Installation des connecteurs d'E/S avant5. Installation de l'aline

atlon

SPEC-04

Foire aux questions

1. La polarité est-elle importante avec l'alimentation du panneau d'E/S et le cavalier de réinitialisation ?

Non, uniquement avec les cavaliers de DEL.

A. qui dispos-se je m'adresser si mon boitier est endommage à l'arrivee ou lorsqu'un ventilateur ne fonctionne plus?

Veuillez vous rendre sur corsair.force.com et demandez un RMA

(Autorisation de回头 de marchandise) pour que nous puissions replacier la ou les pieces endommages.

1. Où puis-je monter un ventilateur ?

Montage pour ventilateur Emplacements
Avant 2 x 120/140mm
Haut 2 x 120m
Amérique 1 x 120mm

Pour en savoir plus sur ce boitier, veuillez vous rendre sur corsair.com à la page des produits.

Note

SPEC-04
