Carbide SPEC04 - Zentraleinheit CORSAIR - Kostenlose Bedienungsanleitung

Produkttyp	PC-Gehäuse (Midi-Tower)
Marke	Corsair
Modell	Carbide SPEC-04
Abmessungen (L × B × H)	492 mm × 201 mm × 450 mm (geschätzt)
Gewicht	Etwa 6 kg
Material	Stahl, Kunststoff, gehärtetes Glas (Seitenpanel)
Unterstützte Mainboard-Formate	ATX, Micro-ATX, Mini-ITX
Lüfterplätze	Vorne: 2 × 120 mm oder 2 × 140 mm; Oben: 2 × 120 mm; Hinten: 1 × 120 mm
Radiator-Kompatibilität	Vorne: 120/140 mm; Hinten: 120 mm
Maximale Grafikkartenlänge	370 mm
Maximale CPU-Kühlerhöhe	150 mm
Maximale Netzteillänge	225 mm
Speicherplätze	2 × 3,5"-Schächte (herausnehmbar), 2 × 2,5"-SSD-Plätze
Frontanschlüsse	USB 3.0, USB 2.0, Audio Ein-/Ausgang
Besonderheiten	Verglastes Seitenpanel; herausnehmbarer Staubfilter für Netzteil; inklusive 120-mm-LED-Lüfter
Pflege und Reinigung	Regelmäßig die Filter und das Innere mit einem fusselfreien Tuch oder Druckluft entstauben
Sicherheit	Nur in trockener und belüfteter Umgebung verwenden; Lüftungsöffnungen nicht blockieren
Ersatzteile und Reparierbarkeit	Seitenteile, Lüfter, Filter und Befestigungen über den Corsair-Kundendienst erhältlich

Häufig gestellte Fragen - Carbide SPEC04 CORSAIR

Ist die Polarität bei der Stromversorgung des E/A-Panels und dem Reset-Jumper wichtig?

Nein, nur bei LED-Jumpern. Die Power- und Reset-Anschlüsse sind nicht polarisiert.

An wen wende ich mich, wenn mein Gehäuse bei Ankunft beschädigt ist oder ein Lüfter nicht mehr funktioniert?

Bitte besuchen Sie corsair.force.com und fordern Sie eine RMA (Warenrücknahmegenehmigung) an, damit wir das/die beschädigte(n) Teil(e) ersetzen können.

Wo kann ich einen zusätzlichen Lüfter montieren?

Die verfügbaren Plätze sind: vorne (2 x 120/140 mm), oben (2 x 120 mm) und hinten (1 x 120 mm).

Welches Mainboard-Format ist mit dem Carbide SPEC-04 kompatibel?

Das Gehäuse unterstützt die Formate ATX, Micro-ATX und Mini-ITX.

Wie installiere ich eine 3,5-Zoll-Festplatte?

Entfernen Sie das herausnehmbare Festplattenträger, befestigen Sie die Festplatte mit den beiliegenden Schrauben am Träger und setzen Sie die Einheit wieder in den Schacht ein.

Kann ich oben im Gehäuse einen Wasserkühlungs-Radiator installieren?

Nein, oben werden nur 120-mm-Lüfter unterstützt, keine Radiatoren. Nur vorne (120/140 mm) und hinten (120 mm) akzeptieren Radiatoren.

Ist das verglaste Seitenpanel aus gehärtetem Glas?

Ja, das Seitenpanel besteht aus gehärtetem Glas für bessere Beständigkeit und Sichtbarkeit.

Wie reinige ich die Staubfilter?

Die Filter lassen sich leicht entfernen, waschen Sie sie mit warmem Seifenwasser, spülen Sie sie aus und trocknen Sie sie vollständig, bevor Sie sie wieder einsetzen.

Wie lang darf das Netzteil maximal sein?

Die maximale Netzteillänge beträgt 225 mm.

Wird das Gehäuse mit Lüftern geliefert?

Ja, hinten ist ein 120-mm-LED-Lüfter enthalten. Weitere Lüfter sind optional.

BEDIENUNGSANLEITUNG Carbide SPEC04 CORSAIR

Technische Daten des Gehäuses: 32
Inhalt des Zubehörkits: 33
Funktionsmerkmale des Gehäuses: 34
Entferen der Seltenplatten: 35
Installation des Mainboards: 35
Installation von HDD-Laufwerken: 36
Installation von SSD-Laufwerken: 36
Installation des Netzeils: 37
Installation der PCIe-/PCI-Karte(n): 37
Installation der vorderen I/O-Anschluss: 38
Abnehmer der vorderen Blende: 38
Häufig gestellte Fragen: 39

Technische Daten Gehauselnhaltsverzeichnis

CARBIDE SERIES

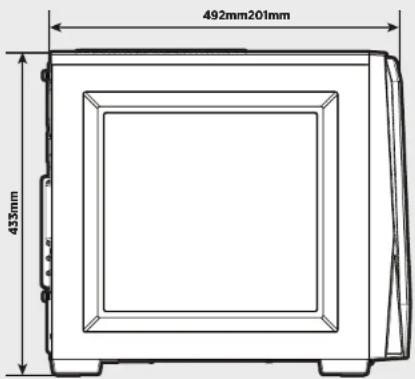

Lange: 492mm
Brie: 201mm Hae: 433mm

Maxmale GPU-Lange: 370mm
Maxmale Prozessorhhe: 150mm
Maximale Netzgeratlange: 225mm

Lüfterpositlonen:

Vorderseite: 2 × 120mm / 2 × 140mm
Oberseite: 2 x 120
Rückseite:120mm

Radiatorkompatibilität

Vorderseite:120/140mm

Rückseite:120mm

SPEC-04

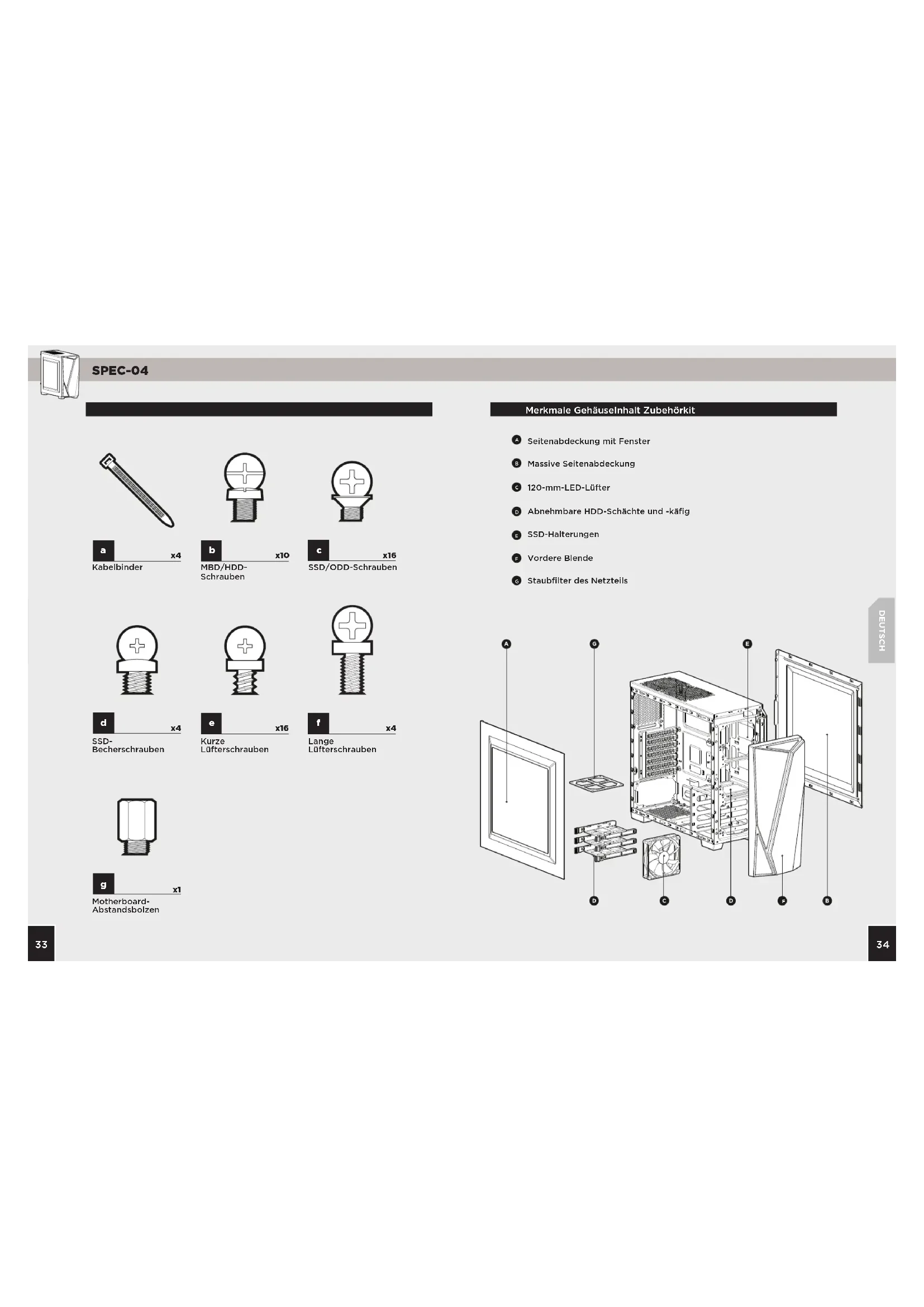

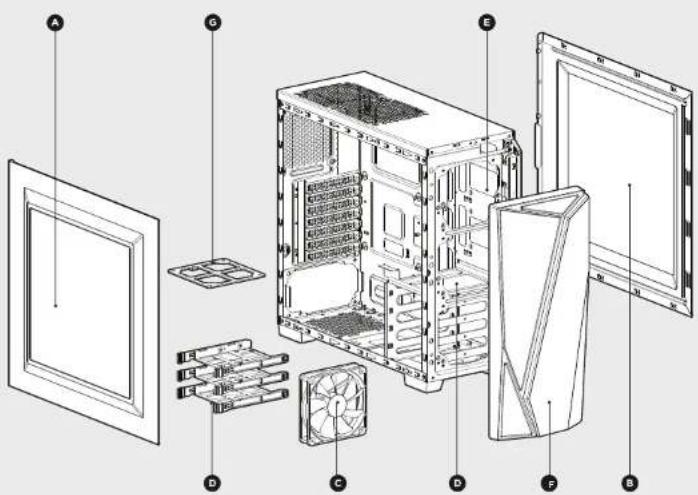

Merkmale Gehauselnhalt Zubehorkit

Seltenabdeckung mit Fenster
Massive Seitenabdeckung
120-mm-LED-Lufter
6 Abnehmbare HDD-Schachte und -kafig
SSD-Halterungen
Vordere Blende
Staubfilter des Netzteils

SPEC-04

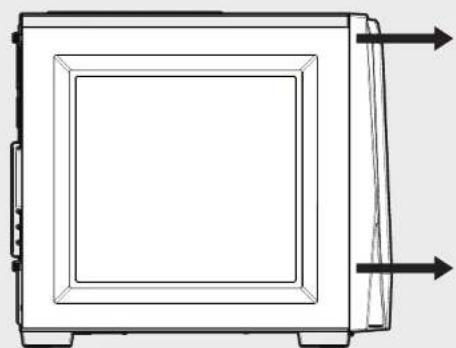

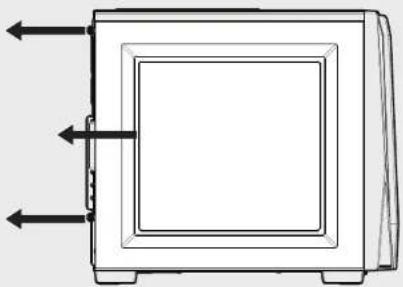

1. Entferen der Seitenplatten

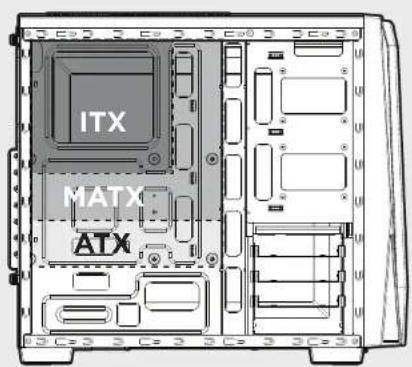

1. Installation des Mainboards

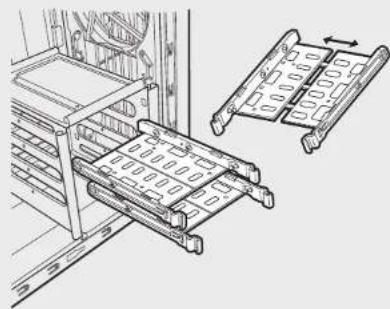

1. Installation von HDD-Laufwerken

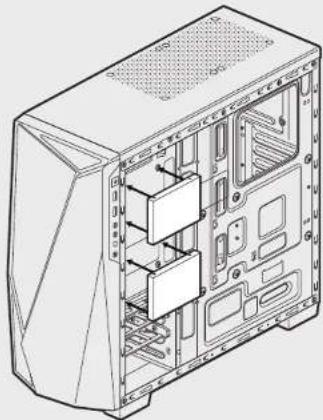

1. Installation von SSD-Laufwerken

SPEC-04

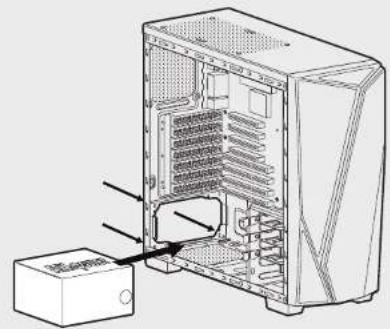

5. Installation des Netzeils

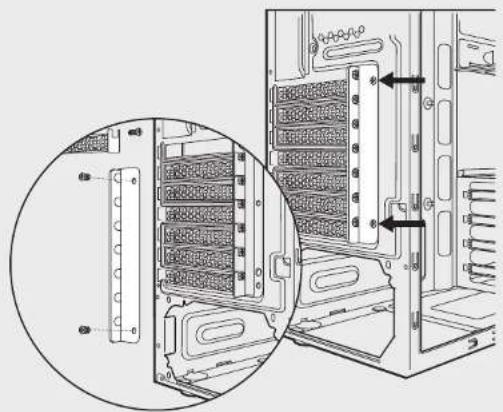

6. Installation der PCIe-/PCI-Karte(n)

7.Installation der vorderen I/O-Anschlusse
8. Abnehmen der vorderen Blende

SPEC-04

Häufig gestellte Fragen

1. Muss bei der Ein/Austaste und dem Rücksetzschalter der I/O-Abdeckung die Polaritie beachtet werden? Nein, nur bei den LED-Headern.

2. An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse erhalten haben oder einer der Lüfter nicht mehr Funktioniert? Bitte besuchen Sie corsair force.com und fordern Sie eine RMA an, damit wir das/die beschiede(n) Teil(e) ersetzen können.

3. Wo kann Ich einen Lüfter anbringen?

Punkte für Laufenderhaltenungen
Front 2 x 120/140mm
Ober 2 x 120m
Rückseite 1 x 120mm

Weitere Informationen über diese Gehäuse finden Sie auf der Produktseite bei corsair.com.
