Carbide 88R - Zentraleinheit CORSAIR - Kostenlose Bedienungsanleitung

Produkttyp	Micro-ATX-Midi-Tower-Gehäuse
Abmessungen (BxTxH)	440 x 198 x 378 mm
Gewicht	4,6 kg
Netzteil	Netzteil an der Unterseite, maximale Länge 160 mm
Kompatible Mainboards	Micro-ATX, Mini-ITX
Maximale Länge der Grafikkarte	383 mm
Maximale Höhe des CPU-Kühlers	150 mm
3,5"-Festplattenschächte	2 (werkzeuglos)
2,5"-SSD-Schächte	2 (Montage auf Halterung)
5,25"-Optisches Laufwerksschacht	1 (werkzeuglos)
Mitgelüfter	1x 120 mm hinten
Zusätzliche Lüfterplätze	Vorne: 2x 120 mm, Oben: 2x 120 mm
Vorderseitige I/O-Anschlüsse	1x USB 3.0, 1x USB 2.0, Kopfhörer/Mikrofon-Buchse, Power- und Reset-Tasten
Seitenwände	Eine mit Fenster, eine normal
Frontblende	Abnehmbar, minimalistischer Stil
Staubfilter	Für das untere Netzteil
Wartung und Reinigung	Regelmäßige Reinigung des unteren Staubfilters
Sicherheit	Entspricht der Richtlinie 2011/65/EU (RoHS). Recycling gemäß Richtlinie 2012/19/EU (WEEE)
Ersatzteile und Reparierbarkeit	Austauschbare Teile (Lüfter, Filter). Kundenservice über support.corsair.com für RMA-Anfragen
Allgemeine Informationen	Marke Corsair, Modell Carbide 88R, Kategorie Gehäuse, Anleitung in mehreren Sprachen verfügbar

Häufig gestellte Fragen - Carbide 88R CORSAIR

Wie entferne ich die I/O-Blende?

Entfernen Sie die Frontblende (Schritt 5) und schrauben Sie dann die zwei Schrauben auf beiden Seiten der I/O-Blende heraus.

Ist die Polarität beim Anschluss des I/O-Panels und des Reset-Jumpers wichtig?

Nein, nur bei den LED-Jumpern.

Was tun, wenn mein Gehäuse bei Ankunft beschädigt ist oder ein Lüfter nicht mehr funktioniert?

Bitte besuchen Sie support.corsair.com und beantragen Sie eine RMA (Rücksendegenehmigung), damit wir das/die beschädigte(n) Teil(e) ersetzen können.

Wo kann ich zusätzliche Lüfter montieren?

Sie können 120-mm-Lüfter vorne (2 Plätze), oben (2 Plätze) und hinten (1 Platz, bereits enthalten) montieren.

Wie installiere ich das Mainboard?

Installieren Sie zuerst die I/O-Blende des Mainboards, richten Sie das Mainboard an den vorinstallierten Abstandshaltern aus und befestigen Sie es dann mit den mitgelieferten Schrauben.

Wie installiere ich eine 3,5-Zoll-Festplatte?

Rasten Sie die mitgelieferten Schienen an der Festplatte ein (Stifte und Anschlüsse in die gleiche Richtung) und schieben Sie die Festplatte dann von der Rückseite des Mainboards in den HDD-Steckplatz.

Wie installiere ich eine 2,5-Zoll-SSD?

Legen Sie die SSD auf die Montageplatte und befestigen Sie sie mit den mitgelieferten Schrauben.

Wie installiere ich ein optisches Laufwerk?

Entfernen Sie die Abdeckung des 5,25-Zoll-Schachts von der Frontblende und schieben Sie das Laufwerk dann in den Schacht, bis der Riegel einrastet. Es sind keine Werkzeuge erforderlich.

Wie entferne ich die Frontblende?

Ziehen Sie an der Lasche an der Unterseite der Frontblende, um sie zu entfernen.

Was sind die maximalen Abmessungen für GPU und CPU-Kühler?

Maximale Länge der Grafikkarte: 383 mm. Maximale Höhe des CPU-Kühlers: 150 mm.

BEDIENUNGSANLEITUNG Carbide 88R CORSAIR

Inhaltsverzeichnis Technische Daten Gehäuse

Herzlichen Glückwunsch 21

Technische Daten Gehäuse 22

Inhalt Zubehörkit....23

Merkmale Gehäuse 24

Entfernen der Seltenplatten 25

Installation des Motherboards....25

Installation der PCI-e-/PCI-Karte(n) 26

Installation des Netzgerätes (PSU) 26

Entfernen der Frontplatte 27

Installation eines ODDs 27

Installation eines HDDs 28

Installation eines SSDs 28

Antrieb der Gehäuselüfter 29

Installation der vorderen I/O-Anschlüsse....29

Häufig gestellte Fragen 30

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein Micro-ATX Mid-Tower-PC-Gehäuse der Carbide Series 88R entschieden haben.

Das Micro-ATX Mid-Tower-PC-Gehäuse der Carbide Series 88R zeichnet sich durch raffinierte Eleganz aus. Möglicherweise verbringen Sie genauso viel Zeit damit, Ihren nächsten PC mit seiner minimalistischen Frontplatte, dem verdunkelten Inneren und dem großen Fenster auf der Seitenplatte zu bewundern, wie Sie den Computer tatsächlich benutzen. Komplette SSD- und USB-3.0-Kompatibilität bedeutet, dass Sie schnelle Laufwerke und moderne Peripheriegeräte ohne Platzsorgen verwenden können.

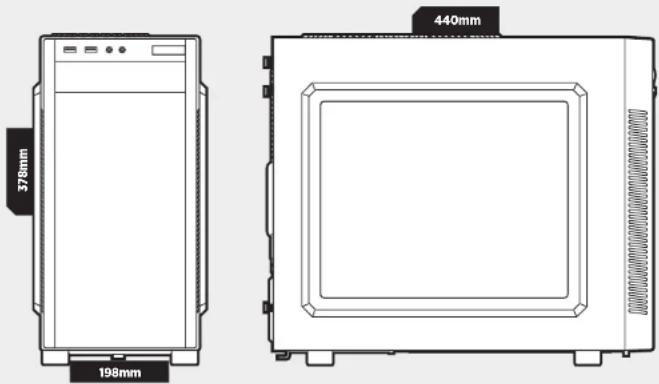

Länge 440mm

Breite 198mm

Höhe 378mm

Gewicht 4.6kg

Maximale GPU-Länge 383mm

Maximale Höhe des CPU-Kühlsystems 150mm

Maximale PSU-Länge 160mm

CARBIDE SERIES 88R

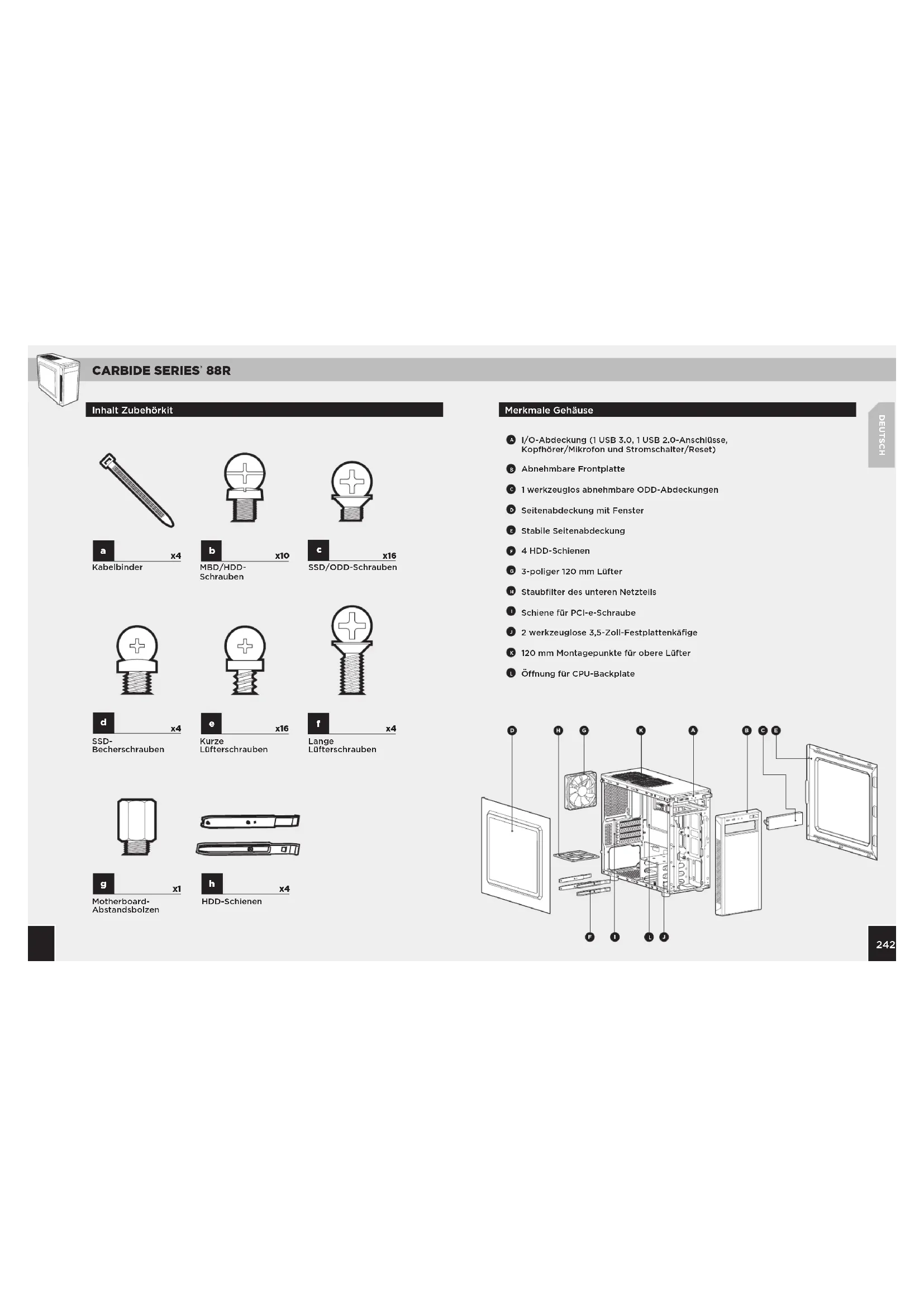

Inhalt Zubehörkit

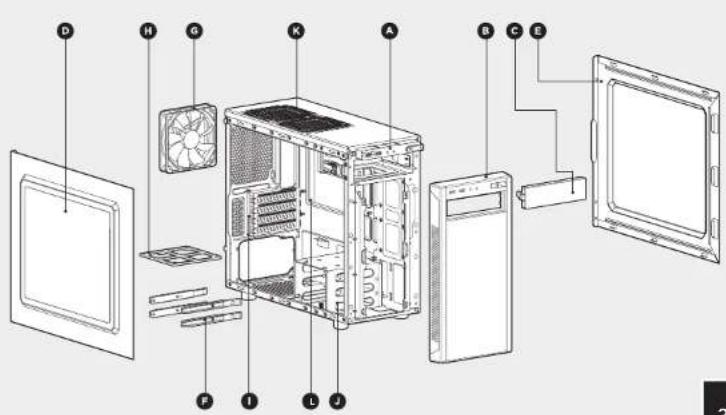

Merkmale Gehäuse

A I/O-Abdeckung (1 USB 3.0, 1 USB 2.0-Anschlüsse, Kopfhörer/Mikrofon und Stromschalter/Reset)
Abnehmbare Frontplatte
1 werkzeuglos abnehmbare ODD-Abdeckungen
D Seitenabdeckung mit Fenster
Stabile Seitenabdeckung
F 4 HDD-Schienen
3-pollger 120 mm Lüfter
H Staubfilter des unteren Netzteils
Schiene für PCI-e-Schraube
2 werkzeuglose 3,5-Zoll-Festplattenkäfige
120 mm Montagepunkte für obere Lüfter
Öffnung für CPU-Backplate

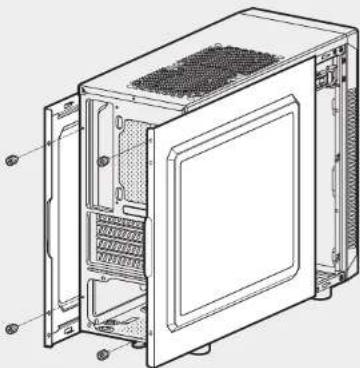

Entfernen Sie einfach die Rändelschrauben und schieben Sie die Seitenplatte nach hinten heraus.

Hinweis: Sie sollten beim Bau Ihros Systems beide Seitenplatten entfernen und beiseite legen, um zu vormoiden, dass sie beschädigt werden. Beide Seitenplatten sind auswechselbar und sollten abgenommen werden, um Kabolgowirr zu vormoiden.

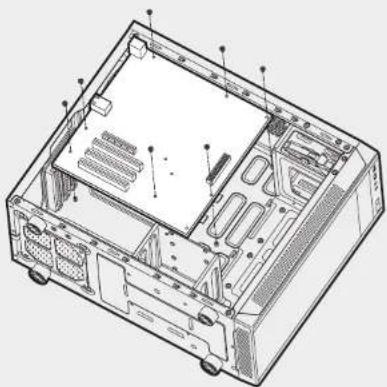

Installieren Sie als Erstes die I/O-Blende des Motherboards (befolgen Sie die Anleitung des Motherboard-Herstellers).

Richten Sie das Motherboard an den vorinstallierten Abstandsbolzen aus.

Verwenden Sie die mitgelieferten Schrauben b um das Motherboard am Einschub zu sichern.

3. Installation der PCI-e-/PCI-Karte(n)1. Entfernen der Seitenplatten

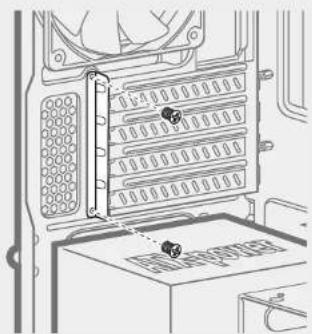

Nehmen Sie die Steckplattenabdeckung ab, installieren Sie eine Erweiterungskarte und sichern Sie sie gegebenenfalls mit Schrauben.

4. Installation des Netzgerätes (PSU)2. Installation des Motherboards

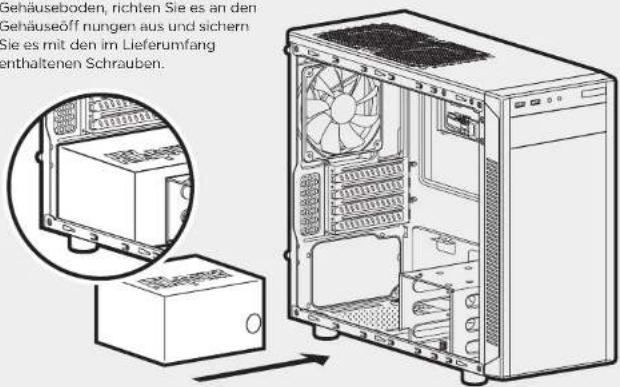

Platzieren Sie das Netzgerät auf den Gehäuseboden, richten Sie es an den Gehäuseöff nungen aus und sichern Sie es mit den im Lieferumfang enthaltenen Schrauben.

Gehäuseboden, richten Sie es an den Gehäuseöff nungen aus und sichern Sie es mit den im Lieferumfang enthaltenen Schrauben.

CARBIDE SERIES 88R

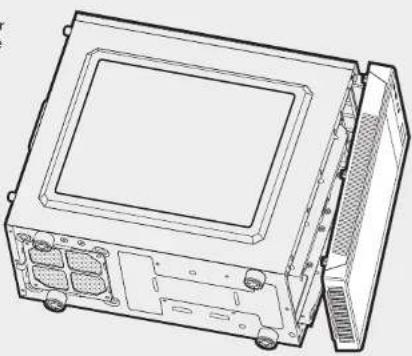

Ziehen Sie zum Entfernen der Frontplatte an ihrer Entriegelungstaste an der Unterseite und ziehen Sie sie heraus.

Nehmen Sie als Erstes die Abdeckung des 5,25-Zoll-Laufwerkschachts auf der Frontplatte ab und schieben Sie das ODD dann in den Laufwerkschacht, bis die Zunge einrastet und das Laufwerk sicher sitzt (werkzeuglose Installation). Ein optisches Laufwerk wird werkzeuglos entfernt. Drücken Sie dazu die Entriegelungstaste und ziehen Sie es nach außen.

7. Installation eines HDDs5. Entfernen der Frontplatte

Schritt 1 - Klemmen Sie die Seitenschienen an das Laufwerk. Zinken und Laufwerksanschlüsse weisen dabei in dieselbe Richtung.

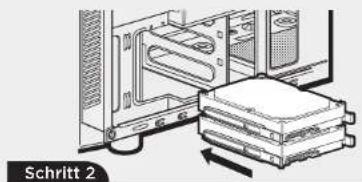

Schritt 2 - Schieben Sie das Laufwerk und die Schieneneinheit wie abgebildet hinter dem Motherboard in den HDD-Käfig.

8. Installation eines SSDs6. Installation eines ODDs (optisches Laufwerk)

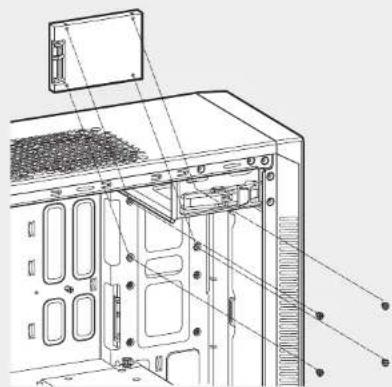

Schieben Sie ein SSD-Laufwerk in den Montageeinschub und befestigen Sie es wie abgebildet mit Schrauben.

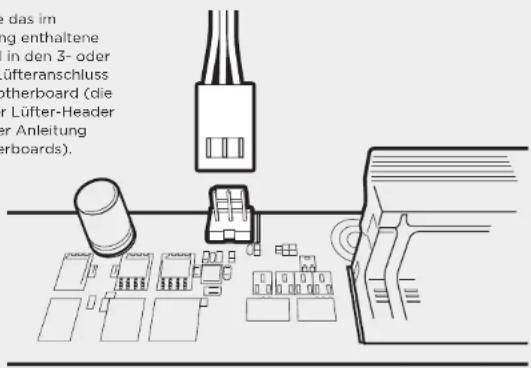

Lieferumfang enthaltene

Lüfterkabel in den 3- oder

4-poligen Lüfteranschluss

auf dem Motherboard (die

Position der Lüfter-Header

finden in der Anleitung

Ihres Motherboards).

das im ung enthaltene in den 3- oder Lüfteranschluss therboard (die er Lüfter-Header er Anleitung erboards).

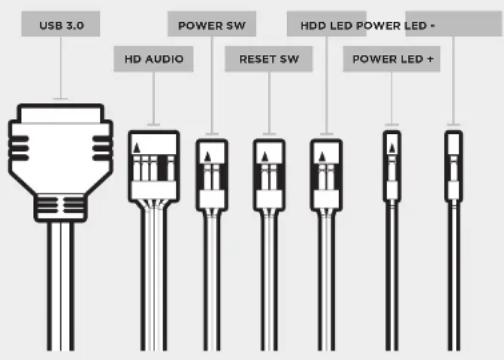

10. Installation der vorderen I/O-Anschlüsse

Die Position der Frontplatten-Header

und die Pinbelegung finden Sie in

der Anleitung Ihres Motherboards.

USB 3.0 POWER SW HD AUDIO RESET SW HDD LED POWER LED * POWER LED + -

Häufig gestellte Fragen9. Antrieb der Gehäuselüfter

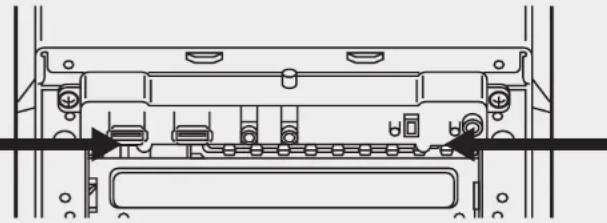

1. Wie kann ich die I/O-Abdeckung entfernen?

Wenn nötig, können Sie Ihre I/O-Abdeckung von der Frontplatte abnehmen

(Schritt 5) und dann die beiden Schrauben lösen, die sich jeweils an der

Seite der Abdeckung befinden.

1. Muss bei der Ein/Austaste und dem Rücksetzschalter

der I/O-Abdeckung die Polarität beachtet werden?

Nein, nur bei den LED-Headern.

1. An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse

erhalten habe oder einer der Lüfter nicht mehr funktioniert?

Bitte besuchen Sie support.corsair.com und fordern Sie eine RMA an, damit wir das/die beschädigte(n) Teil(e) ersetzen können.

1. Wo kann ich einen Lüfter anbringen?

Punkte für Lüfterhalterungen
Front x2 120mm
Oben x2 120mm
Rückseite 120mm (inbegriffen)
Unten x
Seite x
Mitte x

Weitere Informationen über dieses Gehäuse finden Sie auf der Produktseite bei corsair.com.

CARBIDE SERIES® 88R

CORSAIR MEMORY, Inc. erklärt, dass dieses Gerät den Richtlinien 2011/65/EU entspricht. Eine Kopie der ursprünglichen Konformitätsorklärung kann unter [e-mail] angefordert werden.

HINWEIS ZUM UMWELTSCHUTZ

Ab dem Zeitpunkt der Umselzung der europäischen Richtlinie 2012/19/EU in nationales Recht gilt folgendes:

Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Der Verbraucher ist gesätzlich verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderer Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. In Deutschland gelten abgen genennte Entsorgungsregeln, laut Batterieverordnung für Batterien und Akkus entsprechend.
