Type de produit	Boîtier mi-tour Micro-ATX
Dimensions (LxPxH)	440 x 198 x 378 mm
Poids	4,6 kg
Alimentation	Bloc d'alimentation en position basse, longueur maximale 160 mm
Carte mère compatible	Micro-ATX, Mini-ITX
Longueur maximale du processeur graphique	383 mm
Hauteur maximale du refroidisseur de processeur	150 mm
Baies de disque dur 3,5"	2 (sans outils)
Baies de disque SSD 2,5"	2 (montage sur plateau)
Baie de lecteur optique 5,25"	1 (sans outils)
Ventilateurs inclus	1 x 120 mm à l'arrière
Emplacements pour ventilateurs supplémentaires	Avant : 2 x 120 mm, Haut : 2 x 120 mm
Connecteurs E/S avant	1 x USB 3.0, 1 x USB 2.0, prise casque/mic, boutons Power et Reset
Panneaux latéraux	Un avec fenêtre, un normal
Façade	Amovible, style minimaliste
Filtre à poussière	Pour bloc d'alimentation inférieur
Entretien et nettoyage	Nettoyage régulier du filtre à poussière inférieur
Sécurité	Conforme à la directive 2011/65/EU (RoHS). Recyclage selon directive 2012/19/EU (DEEE)
Pièces détachées et réparabilité	Pièces remplaçables (ventilateurs, filtres). Support client via support.corsair.com pour demandes RMA
Informations générales	Marque Corsair, modèle Carbide 88R, catégorie Unité Centrale (boîtier), notice disponible en plusieurs langues

FOIRE AUX QUESTIONS - Carbide 88R CORSAIR

Comment retirer le panneau d'E/S?

Retirez la façade (étape 5) puis dévissez les deux vis situées de chaque côté du panneau d'E/S.

La polarité est-elle importante avec l'alimentation du panneau d'E/S et le cavalier de réinitialisation?

Non, uniquement avec les cavaliers de DEL.

Que faire si mon boîtier est endommagé à l'arrivée ou si un ventilateur ne fonctionne plus?

Veuillez vous rendre sur support.corsair.com et demandez un RMA (Autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.

Où puis-je monter des ventilateurs supplémentaires?

Vous pouvez monter des ventilateurs de 120 mm à l'avant (2 emplacements), sur le haut (2 emplacements) et à l'arrière (1 emplacement, déjà inclus).

Comment installer la carte mère?

Installez d'abord le blindage d'E/S de la carte mère, alignez la carte mère avec les entretoises préinstallées, puis fixez-la à l'aide des vis fournies.

Comment installer un disque dur 3,5 pouces?

Enclenchez les rails fournis sur le disque (broches et connecteurs dans la même direction), puis faites glisser le disque dans l'emplacement HDD depuis l'arrière de la carte mère.

Comment installer un SSD 2,5 pouces?

Insérez le SSD sur le plateau de montage et fixez-le à l'aide des vis fournies.

Comment installer un lecteur de disque optique?

Retirez le cache de la baie 5,25 pouces du panneau avant, puis faites glisser le lecteur dans le logement jusqu'à ce que le loquet s'enclenche. Aucun outil n'est nécessaire.

Comment retirer la façade avant?

Tirez sur la languette située en bas de la façade pour la retirer.

Quelles sont les dimensions maximales pour le GPU et le refroidisseur CPU?

Longueur maximale du processeur graphique : 383 mm. Hauteur maximale du refroidisseur de processeur : 150 mm.

MODE D'EMPLOI Carbide 88R CORSAIR

Table des matières spécifications du boîtier

Félicitations 11

Spécifications du boîtier 12

Contenu du kit d'accessoires 13

Attributs du boîtier....14

Retrait des panneaux latéraux....15

Installation de la carte mère....15

Installation des cartes PCI-e/PCI 16

Installation du bloc d'alimentation....16

Retrait de la façade 17

Installation d'un lecteur de disque optique....17

Installation HDDs....18

Installation SSDs 18

Allimentation des ventilateurs du boîtier....19

Installation des connecteurs E/S avant....19

Foire aux questions 20

Nous vous remercions d'avoir acheté le boîtier d'ordinateur mi-tour Carbide Series 88R Micro-ATX.

Le boîtier d'ordinateur mi-tour Carbide Series 88R Micro-ATX est élégant et fin. Avec sa face avant au style minimaliste, son intérieur noir et son panneau latéral à grande fenêtre, vous risquerez d'admirer autant si ce n'est plus votre nouveau PC que ce que vous n'allez l'utiliser. La compatibilité SSD intégrale et USB 3,0 vous permet d'utiliser les disques durs ainsi que les appareils périphériques les plus rapides sans vous soucier de la place disponible.

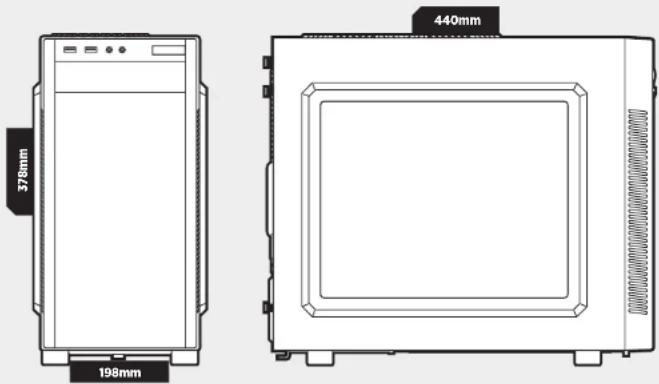

Longueur 440mm

Largeur 198mm

Hauteur 378mm

Poids 4.6kg

Longueur maximale du processeur graphique....383mm

Hauteur maximale du refroidisseur de processeur.....150mm

Longueur maximale du bloc d'allimentation....160mm

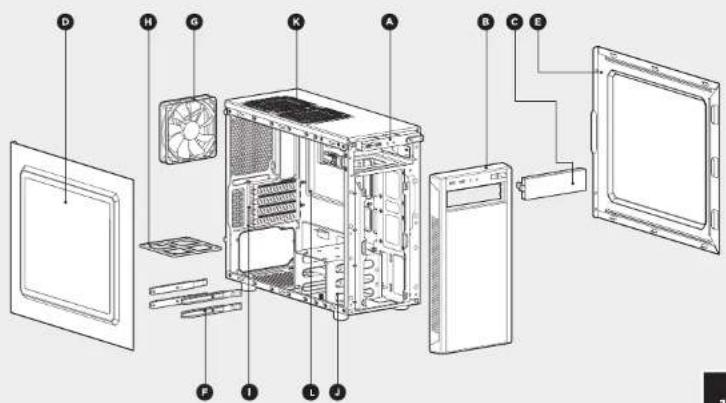

Attributs du boîtier

A Panneau E/S (x1 USB 3.0, x1 USB 2.0, Casque/Mic, et Alimentation/Réinitialisation) Façade amovible c x1 caches pour lecteurs optiques amovibles sans outils D Panneau latéral à fenêtre E Panneau latéral normal x4 rails HDD 6 Ventilateur à trois broches de 120 mm H Filtre à poussière pour bloc d'alimentation inférieur Rail à vis pour PCI-e x2 cages pour disque dur 3,5 pouces, sans outils fixation supérieures pour ventilateur de 120 mm Découpage dans la plaque arrière du processeur

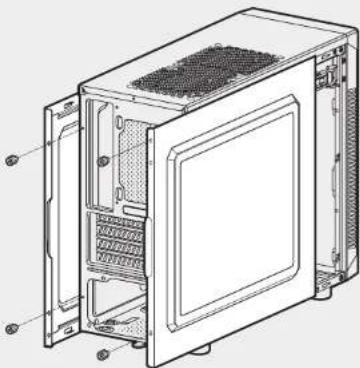

1. Retrait des panneaux latéraux

Retirez simplement les vis de serrage et faites glisser les panneaux latéraux vers l'arrière pour les sortir,

Remarque : CORSAIR recommande de retirer les deux panneaux latéraux et de les mettre de côté lors de la construction de votre système, afi n d'éviter tout endommagement accidentel. Il est recommandé d'onlever ces deux panneaux interchangeables pour croir plus de place.

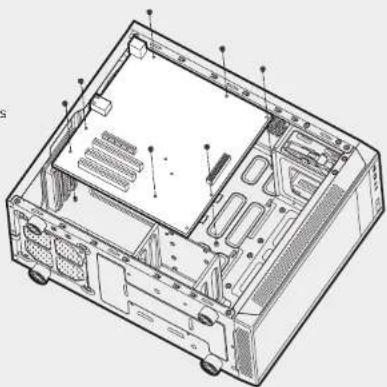

Tout d'abord, installez le blindage d'E/S de la carte mère (reportez-vous au manuel d'instructions de la carte mère).

Alignez la carte mère avec les entretoises préinstallées.

Servez-vous des vis fournies b pour fi xer la carte mère au plateau.

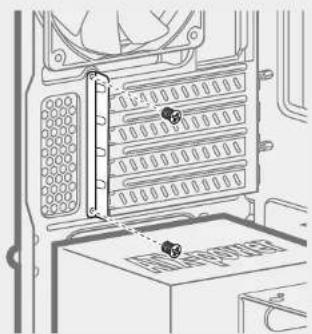

Retirez les caches d'emplacement, installez les cartes d'extension et sécurisez-les correctement à l'aide des vis.

4. Installation du bloc d'alimentation2. Installation de la carte mère

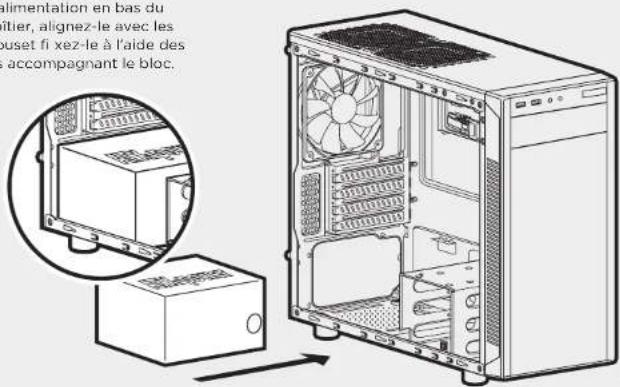

Positionnez le bloc d'alimentation en bas du boîtier, alignez-le avec les trouset fi xez-le à l'aide des vis accompagnant le bloc.

alimentation en bas du filter, alignez-le avec les bouset fi xez-le à l'aide des accompagnant le bloc.

Carbide SERIES 88R

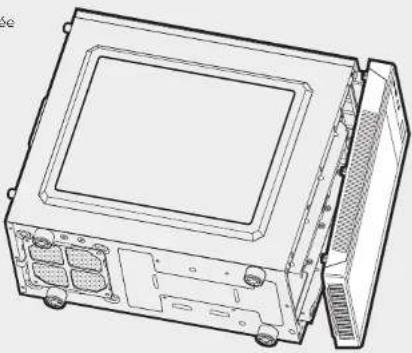

Pour retirer la façade

(panneau avant),

tirez sur la languette située en bas de la façade.

Tout d'abord, retirez le cache de la baie de 5,25 pouces du panneau avant, puis faites glisser le lecteur optique dans le logement jusqu'à ce que le loquet s'enclenche. Pour faire sortir un lecteur de disque optique, appuyez sur la languette, puis tirez sur le lecteur (pas besoin d'outils).

7. Installation HDDS5. retrait de la façade

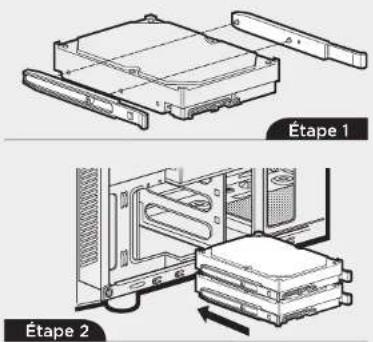

Étape 1 - Enclenchez les rails au disque, avec les broches et les connecteurs du disque dans la même direction.

Étape 1 Étape 2

Étape 2 - Faites glisser le disque sur le rail dans l'emplacement HDD depuis l'arrière de la carte-mère, comme indiqué.

8. Installation SSDS6. Installation d'un lecteur de disque optique

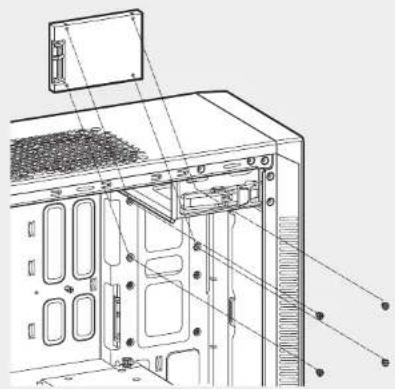

Insérez un disque SSD sur le plateau de montage et fixez à l'aide des vis, comme indiqué.

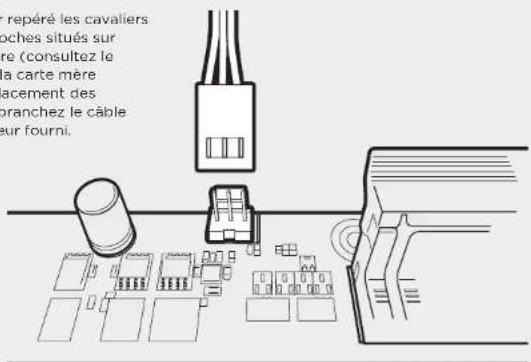

Après avoir repéré les cavaliers à 3 ou 4 broches situés sur la carte mère (consultez le manuel de la carte mère pour l'emplacement des cavaliers), branchez le câble de ventilateur fourni.

repéré les cavaliers oches situés sur re (consultez le a carte mère acement des branchez le câble sour fourni.

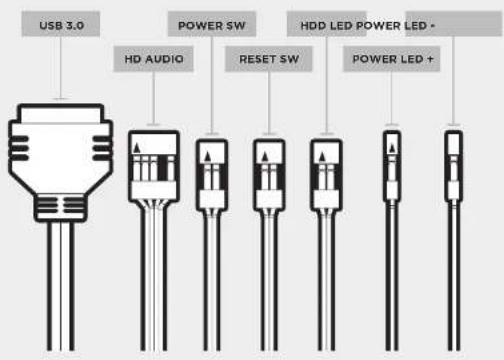

10. Installation des connecteurs E/S avant

Consultez le manuel de la carte mère pour plus d'informations sur l'emplacement des cavaliers et des broches de sortie.

USB 3.0 POWER SW HD AUDIO RESET SW HDD LED POWER LED - POWER LED + -

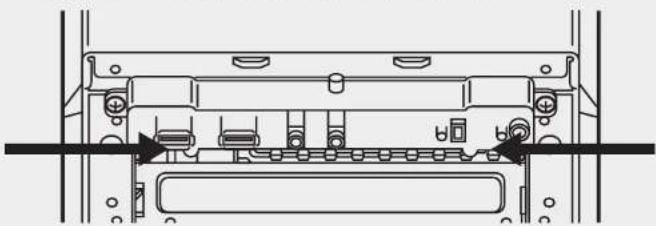

1. Comment retirer le panneau d'E/S?

Si besoin est, vous pouvez démonter le panneau d'E/S en retirant la façade (étape 5) et en dévissant les deux vis situées de chaque côté.

1. La polarité est-elle importante avec l'alimentation du panneau d'E/S et le cavalier de réinitialisation? Non, uniquement avec les cavaliers de DEL.

3. À qui dois-je m'adresser si mon boîtier est endommagé à l'arrivée ou lorsqu'un ventilateur ne fonctionne plus?

Veuillez vous rendre sur support. corsair. com et demandez un RMA (Autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.

4. Où puis-je monter un ventilateur?

Montage pour ventilateur Emplacements
Avant x2 120mm
Haut x2 120mm
Amière 120mm (inclus)
Bas x
Côte x
Milieu x

Pour en savoir plus sur ce boîtier, veuillez vous rendre sur corsair. com à la page des produits.

Carbide SERIES® 88R

CORSAIR MEMORY, Inc. déclare que son équipement est conforme à la directive 2011/65/EU. Une copie de la déclaration de conformité originale peut être obtenue en envoyant un courrier électronique à l'adresse regulatory@corsair. com.

Conformément à la directive européenne 2012/19/EU, et afin d'atteindre un certain nombre d'objectifs en matière de protection de l'environnement, les règles suivantes doivent être appliquées:

Elles concernent les déchets d'équipement électriques et électroniques. Le pictogramme "picto" présent sur le produit, son manuel d'utilisation ou son emballage indique que le produit est soumis à cette réglementation.

Le consommateur doit retourner le produit usager aux points de collecte prévus à cet effet. Il peut aussi le remettre à un revendeur. En permettant afin le recyclage des produits, le consommateur contribuera à la protection de notre environnement. C'est un acte écologique.
