Caractéristique	Détails
Type de boîtier	Boîtier moyen tour
Dimensions	392 mm x 276 mm x 396 mm
Poids	7,5 kg
Matériaux	Acier, verre trempé
Compatibilité carte mère	ATX, Micro-ATX, Mini-ITX
Emplacements pour disques durs	2 x 3,5 pouces, 2 x 2,5 pouces
Refroidissement	Supporte jusqu'à 5 ventilateurs de 120 mm
Connectivité	Ports USB 3.0, USB 2.0, audio
Gestion des câbles	Système de gestion des câbles intégré
Installation	Facile à assembler avec un accès rapide aux composants
Maintenance	Filtres à poussière amovibles pour un nettoyage facile
Sécurité	Verre trempé pour une protection accrue
Garantie	2 ans

FOIRE AUX QUESTIONS - Crystal Series 280X CORSAIR

Comment installer le refroidissement liquide dans le CORSAIR Crystal Series 280X ?

Pour installer un refroidissement liquide, commencez par retirer les panneaux latéraux de l'unité centrale. Fixez le radiateur à l'emplacement prévu en haut ou à l'avant du boîtier, puis connectez les tubes au processeur. Assurez-vous que le ventilateur est orienté dans la bonne direction pour un flux d'air optimal.

Quels types de cartes mères sont compatibles avec le CORSAIR Crystal Series 280X ?

Le CORSAIR Crystal Series 280X est compatible avec les cartes mères de format Mini-ITX et Micro-ATX. Assurez-vous de vérifier les spécifications de votre carte mère avant l'installation.

Comment gérer le câblage pour un meilleur airflow dans le CORSAIR Crystal Series 280X ?

Pour une meilleure gestion des câbles, utilisez les passages pour câbles situés à l'arrière du boîtier. Essayez de regrouper les câbles et de les fixer avec des attaches pour éviter l'encombrement et améliorer le flux d'air.

Quelle est la taille maximale des cartes graphiques pouvant être installées dans le CORSAIR Crystal Series 280X ?

Le CORSAIR Crystal Series 280X peut accueillir des cartes graphiques d'une longueur maximale de 300 mm. Assurez-vous que votre carte graphique ne dépasse pas cette limite lors de l'achat.

Comment nettoyer le filtre à poussière du CORSAIR Crystal Series 280X ?

Pour nettoyer le filtre à poussière, retirez-le délicatement de son emplacement et utilisez un aspirateur ou un chiffon doux pour enlever la poussière. Vous pouvez également le laver à l'eau tiède si nécessaire, mais assurez-vous qu'il soit complètement sec avant de le réinstaller.

Le CORSAIR Crystal Series 280X prend-il en charge le RGB ?

Oui, le CORSAIR Crystal Series 280X est compatible avec les systèmes d'éclairage RGB. Vous pouvez connecter des ventilateurs RGB et d'autres composants compatibles pour personnaliser l'éclairage de votre unité centrale.

Comment accéder aux ports USB avant du CORSAIR Crystal Series 280X ?

Les ports USB avant se trouvent sur le panneau supérieur de l'unité centrale. Assurez-vous que le câble de connexion est correctement branché à la carte mère pour garantir leur fonctionnalité.

Quelle est la capacité de stockage maximale du CORSAIR Crystal Series 280X ?

Le CORSAIR Crystal Series 280X peut accueillir jusqu'à 4 disques durs de 3,5 pouces et 2 disques SSD de 2,5 pouces, offrant une grande flexibilité pour le stockage.

Comment démonter les panneaux en verre du CORSAIR Crystal Series 280X ?

Pour démonter les panneaux en verre, retirez les vis situées à l'arrière du boîtier. Faites attention lors de la manipulation du verre pour éviter les éclats ou les fissures.

MODE D'EMPLOI Crystal Series 280X CORSAIR

Utilisation du Lighting Node PRO (CRYSTAL 280X RGB uniquement)

Length	398mm
Width	277mm
Height	350mm
Maximum GPU Length	300mm
Maximum CPU Height	150mm
Maximum PSU Length	180mm
Longueur	398mm
Largeur	277mm
Hauteur	350mm
Longueur Maximale de Carte Graphique	300mm
Hauteur Maximale du Processeur	150mm
Longueur Maximale du Bloc D'alimentation	180mm

Vis courtes pour ventilateur

Vis pour lecteur optique / disque SSD

Vis pour carte mère / disque dur

Vis de ventilateur longues

Vis pour lecteur optique / disque SSD

Support pour carte mère

Attaches pour câbles

Kabelbinder

Fascotte por cavi

Panneau latéral en verre trompé

Baie de disque dur et plateaux

Plateaux de disques SSD amovibles

2x 120mm ventilateur

2x 120-mm-Lüfter

2x 120mm ventola

2x 120mm ventilador

Panneau latéral plein

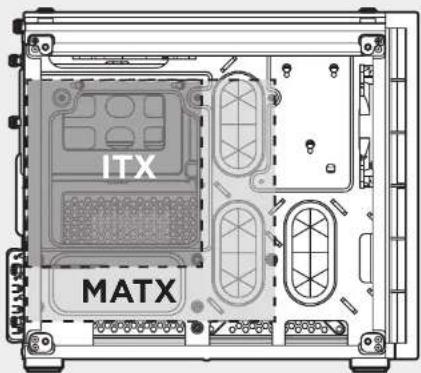

Installation de la carte mère ■ Installation des Motherboards

Installazione scheda madre ■ Instalación de la placa base

Установка материнской платы ■ Instalar a placa-mãe

ITX MATX

CRYSTAL SERIES 280X

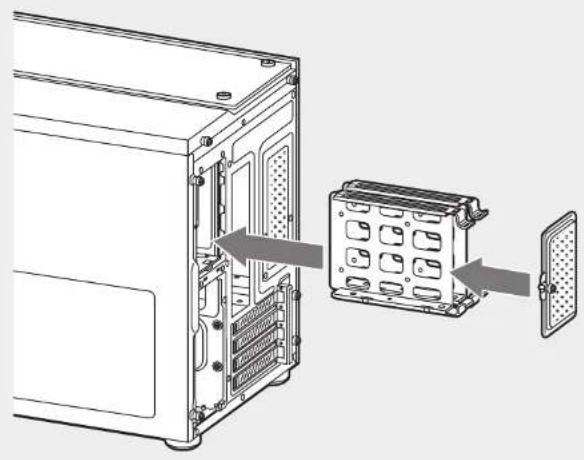

Installation des disques durs ■ Installation von HDD-Laufwerken Installazione hard disk ■ Instalación de las unidades HDD Установка жестких дисков ■ Instalar HDDs

Installing SSDsInstalling HDDs

Installation des SSD ■ Installation von SSD-Laufwerken Installazione SSD ■ Instalación de las unidades SSD Установка твердотельных накопителей ■ Instalar SSDs

Installation du bloc d'alimentation ■ Installation des Netzteils (PSU)

Installazione alimentatore ■ Instalación de la PSU

• Éteignez votre système avant d'installer le Lighting Node PRO.
• Branchez le câble mini-USB sur l'arrière du Lighting Node PRO puis branchez l'extrémité à 9 broches sur un cavalier USB 2.0 interne disponible de votre système.

• Remarques sur la connectique

  Les câbles des LED du ventilateur doivent être connectés au hub de ventilation en respectant l'ordre des effets lumineux voulus.
  Les ventilateurs doivent commencer à la position « 1 » et continuer en série. 1 > 2 > 3 > 4 > 5 > 6
  Un ventilateur non connecté en série entraînera l'arrêt de la communication et de la fonction d'éclairage LED RGB.

• Montez les ventilateurs à l'emplacement de votre choix dans le châssis.
• Trouvez pour le hub de ventilation un emplacement suffisamment spacieux pour connecter tous les câbles des LED RGB des ventilateurs installés dans votre système.

  Le contrôleur de ventilation devra également être branché au hub de ventilation pour pouvoir contrôler l'éclairage LED RGB.

• Installez le hub de ventilation à l'aide des bandes de fixation fournies.

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation?
   Non, uniquement pour les cavaliers à LED.

2. À qui dois-je m'adresser si mon boîtier est endommagé?

Veuillez vous rendre sur le site support.corsair.com et demandez une RMA (autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.

1. Où puis-je monter un ventilateur?

Emplacements des fixations de ventilateur

Avant 2x 120mm / 140mm

Haut 2x 120mm / 140mm

Bas 2x 120mm / 140mm

Droit 1x 120mm / 140mm

Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsalr.com, à la page des produits.

CRYSTAL SERIES 280X

CORSAIR MEMORY, inc. déclare que son équipement est conforme à la directive 2011/65/EU. Une copie de la déclaration de conformité originale peut être obtenue en envoyant un courrier électronique à l'adresse [e-mail].

Conformément à la directive européenne 2012/19/EU, et afin d'atteindre un certain nombre d'objectifs en matière de protection de l'environnement, les règles suivantes doivent être appliquées:

Elles concernant les déchets d'équipement électriques et électroniques. Le pictogramme "picto" présent sur le produit, son manuel d'utilisation ou son emballage indique que le produit est soumis à cette réglementation. Le consommateur doit retourner le produit usager aux points de collecte prévus à cet effet, il peut aussi le remellir à un revendeur. En permettant enfin le recyclage des produits, le consommateur contribuère à la protection de notre environnement. C'est un acte écologique,
