| Caractéristiques techniques | Boîtier ATX, compatible avec les cartes mères ATX, Micro-ATX et Mini-ITX |
|---|---|
| Dimensions | Dimensions : 450 mm x 210 mm x 480 mm |
| Poids | Poids : 7,5 kg |
| Matériaux | Acier, plastique, verre trempé |
| Refroidissement | Support jusqu'à 6 ventilateurs, emplacement pour radiateur de 240 mm à l'avant |
| Connectivité | Ports USB 3.0, USB 2.0, audio HD en façade |
| Utilisation | Idéal pour les configurations de jeu et de travail, facile d'accès pour l'installation des composants |
| Maintenance et réparation | Facilité d'accès aux composants internes, filtres à poussière amovibles pour un entretien simplifié |
| Sécurité | Conception robuste avec panneaux en verre trempé, protection contre les courts-circuits |
| Informations générales | Garantie constructeur de 2 ans, compatibilité avec les systèmes de gestion de câbles |
FOIRE AUX QUESTIONS - Carbide SPECM2 CORSAIR
Questions des utilisateurs sur Carbide SPECM2 CORSAIR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Unite Centrale au format PDF gratuitement ! Retrouvez votre notice Carbide SPECM2 - CORSAIR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Carbide SPECM2 de la marque CORSAIR.
MODE D'EMPLOI Carbide SPECM2 CORSAIR
Table des matières spécifications du boîtier
Félicitations: 15
Spécifications du boîtier: 16
Contenu du kit d'accessoires: 17
Caractéristiques du boîtier: 18
Retrait des panneaux latéraux: 19
Installation de la carte mère: 19
Installation des cartes PCI-E/PCI: 20
Installation du bloc d'alimentation: 20
Retrait de la façade: 21
Installation d'un lecteur de disque optique: 21
Installation des HDD: 22
Installation des SSD: 22
Alimentation des ventilateurs du boîtier: 23
Installation des connecteurs E/S avant: 23
Nous vous remercions d'avoir acheté un boîtier de jeu SPEC-M2 Micro-ATX de la gamme Carbide.
Le boîtier de jeu SPEC-M2 Micro-ATX de la gamme Carbide est construit dans l'optique de la performance. Une entrée en maille à l'avant et un ventilateur à DEL de 120 mm poussent l'air tant sur votre carte graphique que votre processeur, et de l'espace pour cinq ventilateurs et une prise en charge native des SSD permettront une mise à niveau facile dès que vous le souhaitez.
Longueur: 448mm
Largeur: 198mm
Hauteur: 378mm
Poids: 4.6kg
Longueur maximale de la carte graphique: 383mm
Hauteur maximale du refroidisseur du processeur:.....150mm
Longueur maximale du bloc d'allimentation:....160mm

















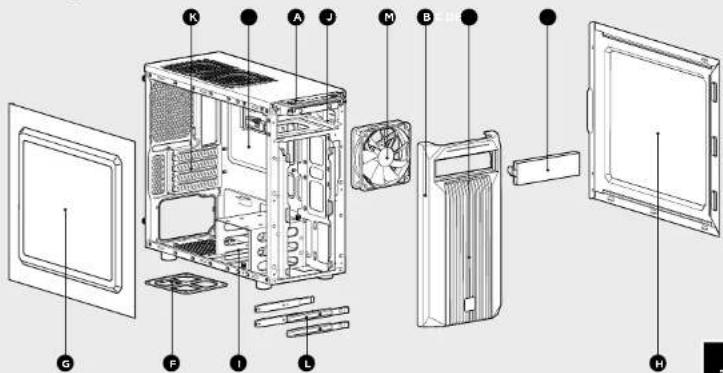

Caractéristiques du boîtier
A Panneau E/S (2 USB 3.0 x 1 USB 2.0, Casque/Micro et Alimentation/Réinitialisation) B Façade amovible c Panneau avant maillé D 1 capot pour lecteur optique démontable sans outil E Découpage dans la plaque arrière du processeur F Filtre à poussière pour bloc d'alimentation inférieur 6 Panneau latéral à fenêtre H Panneau latéral normal 1 2 cages pour disque dur 3,5 pouces, sans outil 1 bale pour lecteurs 5,25 pouces, sans outil 4 logements d'extension pour cartes PCI-E/PCI L Rails HDD ventilateur de 120 mm à 3 broches

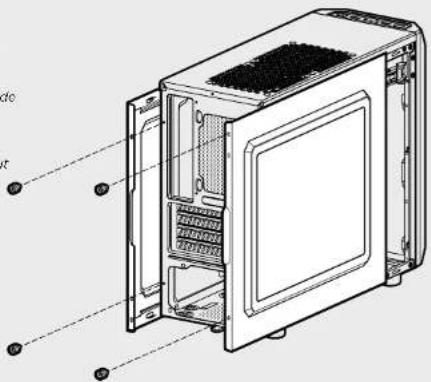

1. Retrait des panneaux latéraux
Retirez simplement les vis de serrage et faites glisser les panneaux latéraux vers l'arrière pour les sortir.
Remarque : Corsair recommande de retirer les deux panneaux latéraux et de les mettre de côté lors de l'assemblage de votre système, afin d'éviter tout endommagement accidentel. Il est recommandé d'enlover ces deux panneaux interchangeables pour réduire l'encombrement.

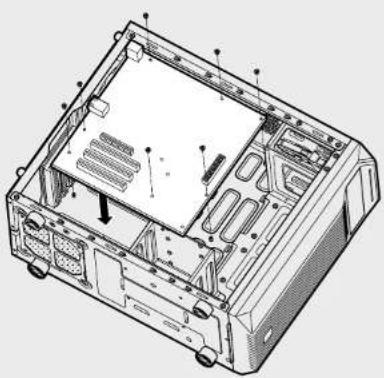

2. Installation de la carte mère
Tout d'abord, installez la plaque de protection des E/S de votre carte mère (pour plus d'informations, consultez le manuel d'instructions de la carte mère).
Alignez la carte mère avec les picots préinstallés. b
Servez-vous des vis fournies pour fixer la carte mère au plateau.

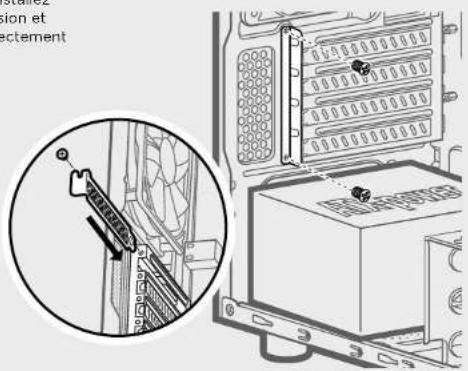

d'emplacement, installez les cartes d'extension et sécurisez-les correctement à l'aide des vis.

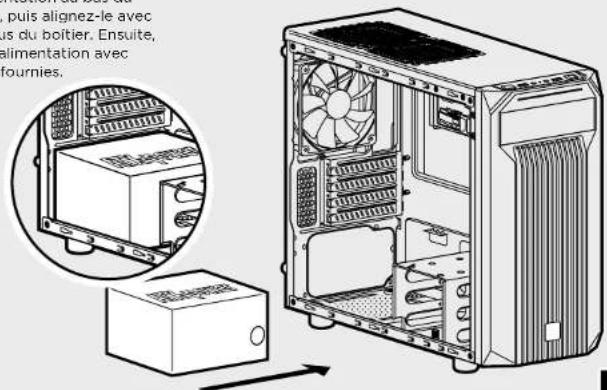

4. Installation du bloc d'alimentation
Positionnez le bloc d'alimentation au bas du boîtier, puis alignez-le avec les trous du boîtier. Ensuite, fixez l'alimentation avec les vis fournies.


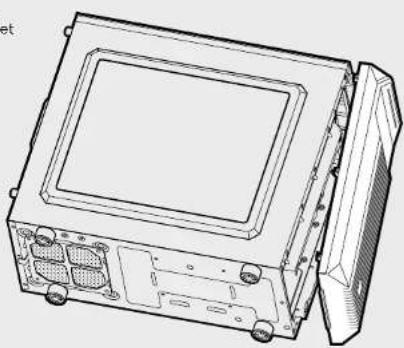

5. Retrait de la façade
Pour enlever la façade (panneau avant), saisissez la languette située en bas et tirez-la vers vous,

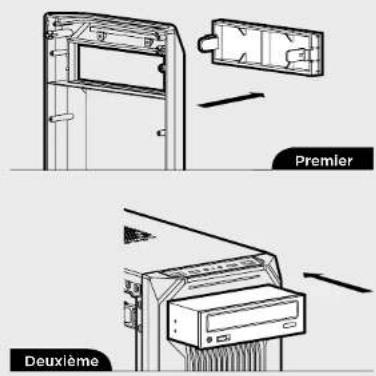

6. Installation d'un lecteur de disque optique
Tout d'abord, retirez le capot de la baie pour lecteur 5,25 po du panneau avant, puis faites glisser le lecteur optique dans la baie jusqu'à ce que le loquet soit enclenché et immobilise le lecteur. Pour faire sortir un lecteur de disque optique, appuyez sur la languette, puis tirez sur le lecteur (pas besoin d'outils).


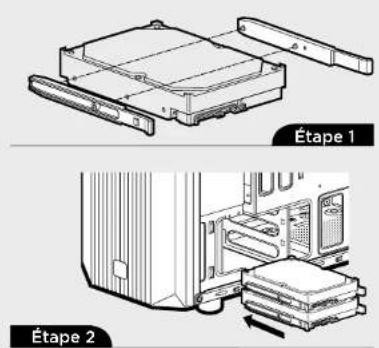

Premier Deuxième7. Installation des HDD
Étape 1 - Enclenchez les rails au disque, avec les broches et les connecteurs du disque dans la même direction.


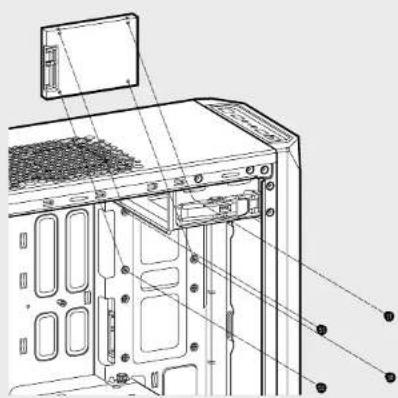

8. Installation des SSD
Insérez un disque SSD sur le plateau de montage et fixez à l'aide des vis, comme indiqué.

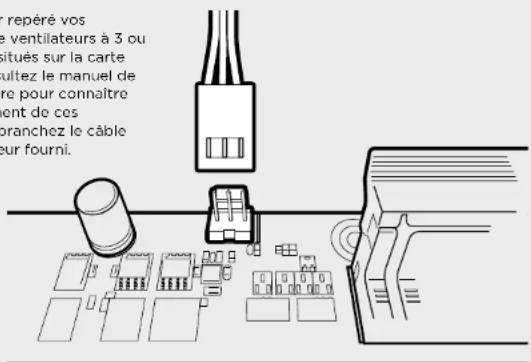

9. Alimentation des ventilateurs du boîtier
Après avoir repéré vos cavaliers de ventilateurs à 3 ou 4 broches situés sur la carte mère (consultez le manuel de la carte mère pour connaître l'emplacement de ces cavaliers), branchez le câble de ventilateur fourni.

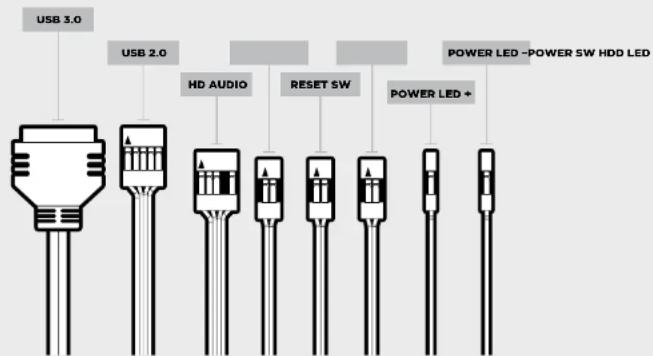

Consultez le manuel de la carte mère pour plus d'informations sur l'emplacement des connecteurs et des broches de sortie du panneau avant.


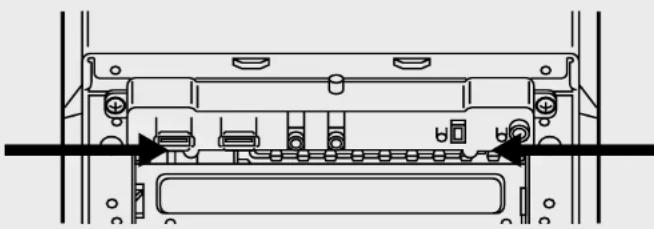

- Comment retirer le panneau d'E/S?
Si besoin est, vous pouvez démonter le panneau d'E/S en retirant la façade (étape 5) et en dévissant les deux vis situées de chaque côté (voir schéma)

- La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation ? Non, uniquement pour les connecteurs à DEL.
- À qui dois-je m'adresser si mon boîtier est endommagé à l'arrivée ou lorsqu'un ventilateur ne fonctionne plus ? Veuillez vous rendre sur le site corsair. force. com et demandez une RMA (autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.
- Où puis-je monter un ventilateur?
| Montage pour ventilateur Emplacements | |
| Avsint x2 120mm (1 included) | |
| Haut x2 120mm | |
| Arrière x1 120mm | |
| Bas x | |
| Câté x | |
| M milieu x | |
Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsalr. com, à la page des produits
