MANUAL DE USUARIO Carbide SPECM2 CORSAIR

Contenido Especificaciones del chasis

Enhorabuena: 35

Especificaciones del chasis: 36

Contenido del kit de accesorlos: 37

Características del chasis: 38

Retirada de los paneles laterales: 39

Instalación de la placa base: 39

Instalación de las tarjetas PCI-E/PCI: 40

Instalación de la fuente de alimentación: 40

Extracción del panel frontal: 41

Instalación de una ODD: 41

Instalación de las unidades HDD: 42

Instalación de las unidades SSD: 42

Alimentación de los ventiladores del chasis: 43

Instalación de los conectores de E/S frontales: 43

Preguntas más frecuentes: 44

¡Enhorabuena!

Le agradecemos que haya adquirido el chasis Carbide Series SPEC-M2 Micro-ATX Gaming Case.

El chasis Carbide Series SPEC-M2 Micro-ATX Gaming Case está construido con el rendimiento en mente. Un ventilador LED de 120 mm con toma delantera protegida por rejilla suministra aire fresco sobre su tarjeta gráfica y la CPU, al tiempo que deja sitio para hasta cinco ventiladores en total, proporcionando soporte nativo para unidades SSD, lo que significa que podrá ampliar fácilmente su siguiente sistema cuando así lo decida.

Longitud: 448mm

Anchura: 198mm

Altura: 378mm

Peso: 4.6kg

Longitud máxima de GPU: 383mm

Altura máxima de refrigerador de CPU: 150mm

Longitud máxima de PSU: 160mm

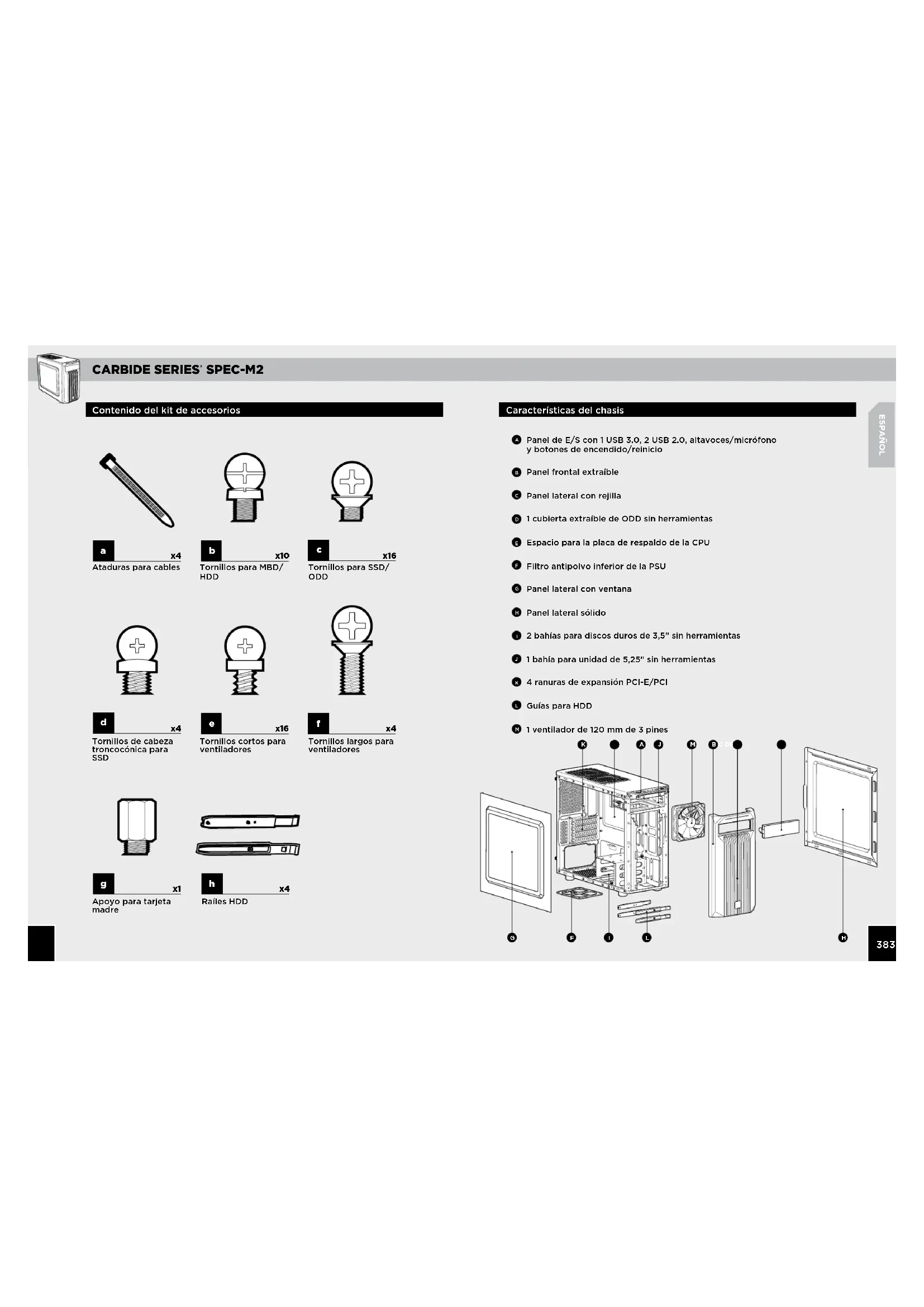

Contenido del kit de accesorios

b x10 Tornillos para MBD/ HDD

c x16 Tornillos para SSD/ ODD

d x4 Tornillos de cabeza troncocónica para SSD

e x16 Tornillos cortos para ventiladores

Tornillos largos para ventiladores

g x1 Apoyo para tarjeta madre

h x4

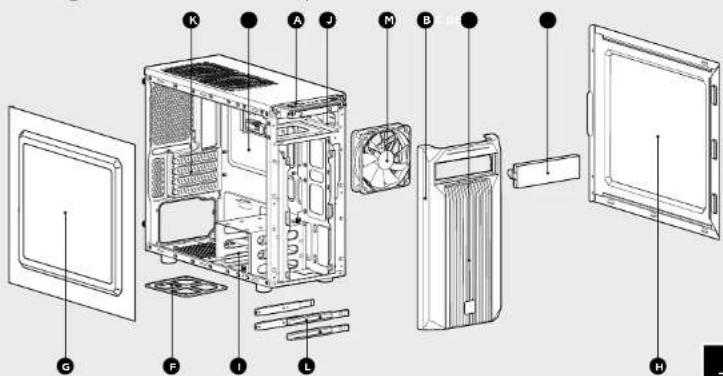

Características del chasis

Panel de E/S con 1 USB 3.0, 2 USB 2.0, altavoces/micrófono y botones de encendido/reinicio
B Panel frontal extraíble
Panel lateral con rejilla
D 1 cubierta extraíble de ODD sin herramientas
E Espacio para la placa de respaldo de la CPU
F Filtro antipolvo inferior de la PSU
6 Panel lateral con ventana
H Panel lateral sólido
2 bahías para discos duros de 3,5" sin herramientas
1 bahía para unidad de 5,25" sin herramientas
4 ranuras de expansión PCI-E/PCI
L Guías para HDD
1 ventilador de 120 mm de 3 pines

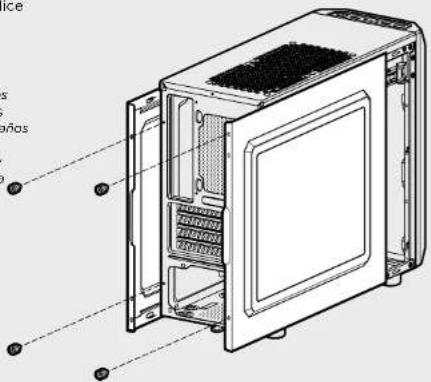

1. Retirada de los paneles laterales

Extraiga los tornillos y deslice los paneles laterales hacia atrás y hacia afuera.

Nota: Corsair recomienda extraer ambos paneles laterales y colocarlos a un lado mientras monta el sistema para evitar daños accidentales. Ambos paneles laterales son intercambiables y deben extraerse para reducir la acumulación de elementos.

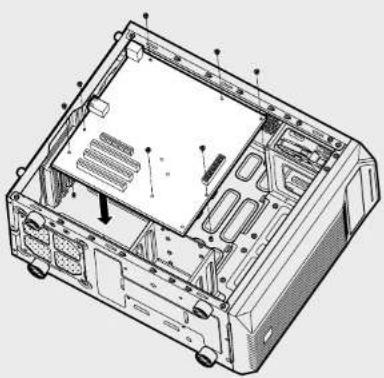

2. Instalación de la placa base

En primer lugar, instale el protector de E/S de la placa base (consulte el manual de la placa base para obtener instrucciones).

Alinee la placa base con los separadores preinstalados,

Utilice los tornillos suministrados para asegurar la placa base a la bandeja correspondiente.

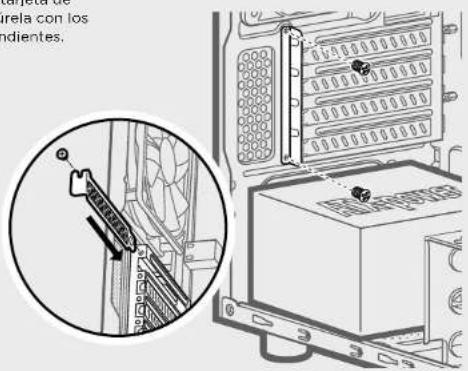

3. Instalación de las tarjetas PCI-E/PCI

Retire la cubierta de las ranuras, instale la tarjeta de expansión y asegúrela con los tornillos correspondientes.

parecer de krela con los endientes.

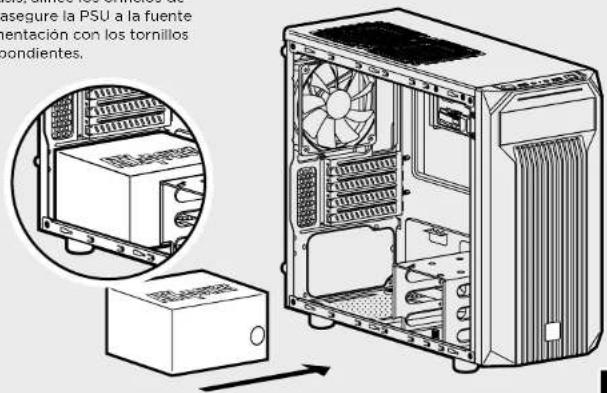

4. Instalación de la fuente de alimentación

Coloque la PSU en la parte inferior del chasis, alinee los orificios de este y asegure la PSU a la fuente de alimentación con los tornillos correspondientes.

asegure la PSU a la fuente entación con los tornillos pondientes.

CARBIDE SERIES SPEC-M2

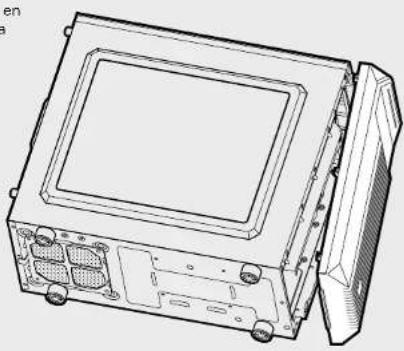

5. Extracción del panel frontal

Para extraer el panel frontal, agarre la lengüeta situada en la parte inferior y tire hacia afuera.

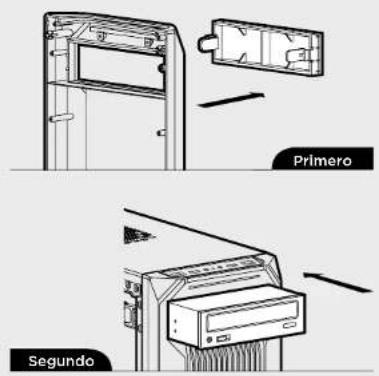

6. Instalación de una ODD

Retire la cubierta de la bahía de la unidad de 5,25" del panel frontal y deslice la unidad ODD en la bahía correspondiente hasta que el pestillo haga clic, lo que indica que la unidad está fija. Para liberar una unidad óptica, apriete la lengüeta y después tire de la unidad hacia fuera.

Primero Segundo

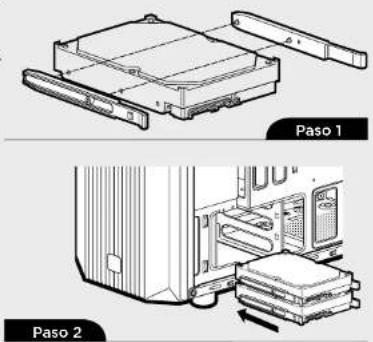

7. Instalación de las unidades HDD

Paso 1 - Fije las guías laterales a la unidad, con las clavijas y los conectores de esta mirando en la misma dirección.

Paso 1 Paso 2

Paso 2 - Deslice el conjunto de la unidad y las guías en la bahía del HDD desde detrás de la placa base, tal como se muestra.

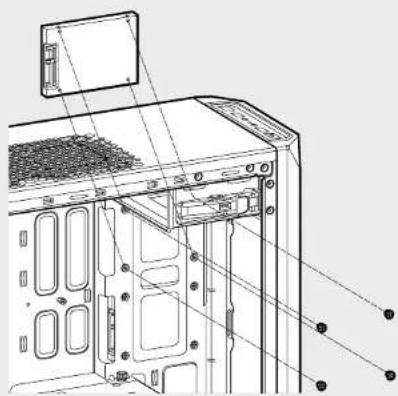

8. Instalación de las unidades SSD

Inserte la unidad SSD en la bandeja de montaje y fijela con los correspondientes tornillos tal como se muestra.

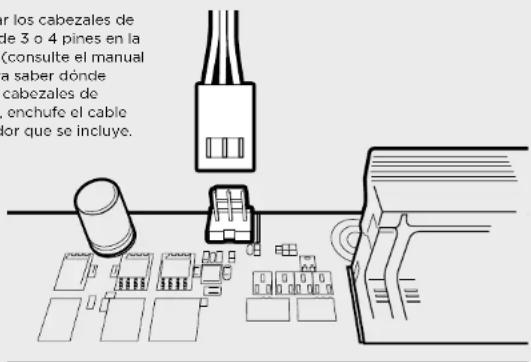

9. Alimentación de los ventiladores del chasis

Tras colocar los cabezales de ventilador de 3 o 4 pines en la placa base (consulte el manual de esta para saber dónde colocar los cabezales de ventilador), enchufe el cable del ventilador que se incluye.

er los cabezales de de 3 o 4 pines en la consulte el manual a saber dónde cabezales de enchufe el cable or que se incluye.

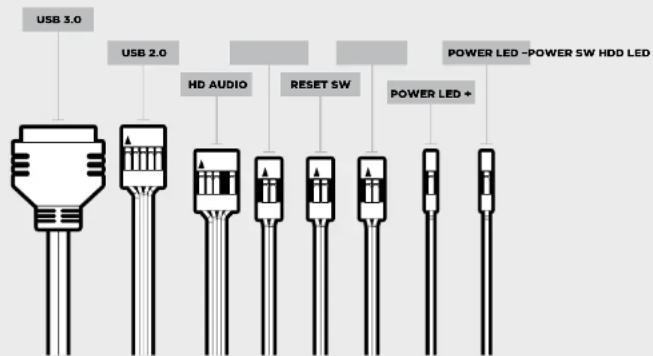

10. Instalación de los conectores de E/S frontales

Consulte el manual de la placa base para obtener instrucciones sobre las ubicaciones de los cabezales del panel frontal y de las clavijas.

USB 3.0 USB 2.0 HD AUDIO RESET SW POWER LED - POWER SW HDD LED POWER LED +

Preguntas más frecuentes

1. ¿Cómo extraigo el panel de E/S?

Si es necesario, puede desinstalar el panel de E/S extrayendo el panel frontal (paso 5) y sacando después los dos tornillos a cada lado del panel (véase el dibujo)

1. ¿Hay que tener en cuenta la polaridad con la alimentación y el cabezal de restablecimiento del panel E/S? No, solo los cabezales LED.
2. ¿Con quién debo ponerme en contacto si recibo mi chasis dañado o si uno de los ventiladores deja de funcionar? Vaya a corsair.force.com y solicite un RMA para que podamos reemplazar las piezas dañadas.
3. ¿Dónde puedo montar un ventilador?

Para obtener más información sobre este chasis, visite la página del producto en corsair.com.

CARBIDE SERIES SPEC-M2
