Carbide 88R - Unite Centrale CORSAIR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Caja semi-torre Micro-ATX
Dimensiones (LxPxH)	440 x 198 x 378 mm
Peso	4,6 kg
Fuente de alimentación	Fuente de alimentación en posición inferior, longitud máxima 160 mm
Placa base compatible	Micro-ATX, Mini-ITX
Longitud máxima de la tarjeta gráfica	383 mm
Altura máxima del disipador de CPU	150 mm
Bahías de disco duro de 3,5"	2 (sin herramientas)
Bahías de disco SSD de 2,5"	2 (montaje en bandeja)
Bahía de unidad óptica de 5,25"	1 (sin herramientas)
Ventiladores incluidos	1 x 120 mm en la parte trasera
Ubicaciones para ventiladores adicionales	Delantero: 2 x 120 mm, Superior: 2 x 120 mm
Conectores de E/S frontales	1 x USB 3.0, 1 x USB 2.0, conector de auriculares/micrófono, botones de encendido y reinicio
Paneles laterales	Uno con ventana, uno normal
Panel frontal	Extraíble, estilo minimalista
Filtro de polvo	Para la fuente de alimentación inferior
Mantenimiento y limpieza	Limpieza regular del filtro de polvo inferior
Seguridad	Conforme a la directiva 2011/65/UE (RoHS). Reciclaje según la directiva 2012/19/UE (RAEE)
Piezas de repuesto y reparabilidad	Piezas reemplazables (ventiladores, filtros). Soporte al cliente a través de support.corsair.com para solicitudes RMA
Información general	Marca Corsair, modelo Carbide 88R, categoría Unidad Central (gabinete), manual disponible en varios idiomas

Preguntas frecuentes - Carbide 88R CORSAIR

¿Cómo retirar el panel de E/S?

Retire el panel frontal (paso 5) y luego desatornille los dos tornillos ubicados a cada lado del panel de E/S.

¿Es importante la polaridad con la alimentación del panel de E/S y el puente de reinicio?

No, solo con los puentes de LED.

¿Qué hacer si mi caja llega dañada o si un ventilador deja de funcionar?

Por favor, visite support.corsair.com y solicite una RMA (Autorización de devolución de mercancía) para que podamos reemplazar la(s) pieza(s) dañada(s).

¿Dónde puedo montar ventiladores adicionales?

Puede montar ventiladores de 120 mm en la parte delantera (2 ubicaciones), en la parte superior (2 ubicaciones) y en la parte trasera (1 ubicación, ya incluido).

¿Cómo instalar la placa base?

Primero instale el escudo de E/S de la placa base, alinee la placa base con los separadores preinstalados, luego fíjela con los tornillos suministrados.

¿Cómo instalar un disco duro de 3,5 pulgadas?

Encaje los rieles suministrados en el disco (clavijas y conectores en la misma dirección), luego deslice el disco en la bahía HDD desde la parte trasera de la placa base.

¿Cómo instalar un SSD de 2,5 pulgadas?

Inserte el SSD en la bandeja de montaje y fíjelo con los tornillos suministrados.

¿Cómo instalar una unidad de disco óptico?

Retire la cubierta de la bahía de 5,25 pulgadas del panel frontal, luego deslice la unidad en la ranura hasta que el pestillo encaje. No se necesita ninguna herramienta.

¿Cómo retirar el panel frontal?

Tire de la lengüeta ubicada en la parte inferior del panel frontal para retirarlo.

¿Cuáles son las dimensiones máximas para la GPU y el disipador de CPU?

Longitud máxima de la tarjeta gráfica: 383 mm. Altura máxima del disipador de CPU: 150 mm.

MANUAL DE USUARIO Carbide 88R CORSAIR

Contenido Especificaciones del chasis

Fellicitaciones 41

Especificaciones del chasis 42

Contenido de los accesorlos 43

Características del chasis 44

Cómo remover los paneles laterales....45

Cómo Instalar la tarjeta madre....45

Cómo Instalar la(s) tarjeta(s) PCI-e/PCI 46

Cómo Instalar el PSU 46

Cómo remover la fascia frontal....47

Cómo Instalar un ODD 47

Cómo Instalar HDDs 48

Cómo Instalar SSDs 49

Cómo alimentar los ventiladores del chasis....49

Cómo Instalar los conectores frontales de I/O 49

Preguntas frecuentes 50

¡Felicitaciones!

Le agradecemos que haya adquirido el chasis semitorre para PC Carbide Series 88R Micro ATX.

El chasis semitorre Carbide Series 88R Micro ATX es elegante y refinado. Con un panel frontal minimalista, un interior oscurecido y una gran ventana en el panel lateral, pasará tanto tiempo contemplando su PC como usándolo. La total compatibilidad con SSD y con USB 3.0 significa que puede usar unidades rápidas y modernos periféricos sin preocuparse de si dispondrá de espacio suficiente.

Largo 440mm

Ancho 198mm

Alto 378mm

Peso 4.6kg

Longitud máxima del GPU (unidad procesadora de gráficos).....383mm

Altura máxima del ventilador del CPU (UCP) .....150mm

Longitud máxima del PSU....160mm

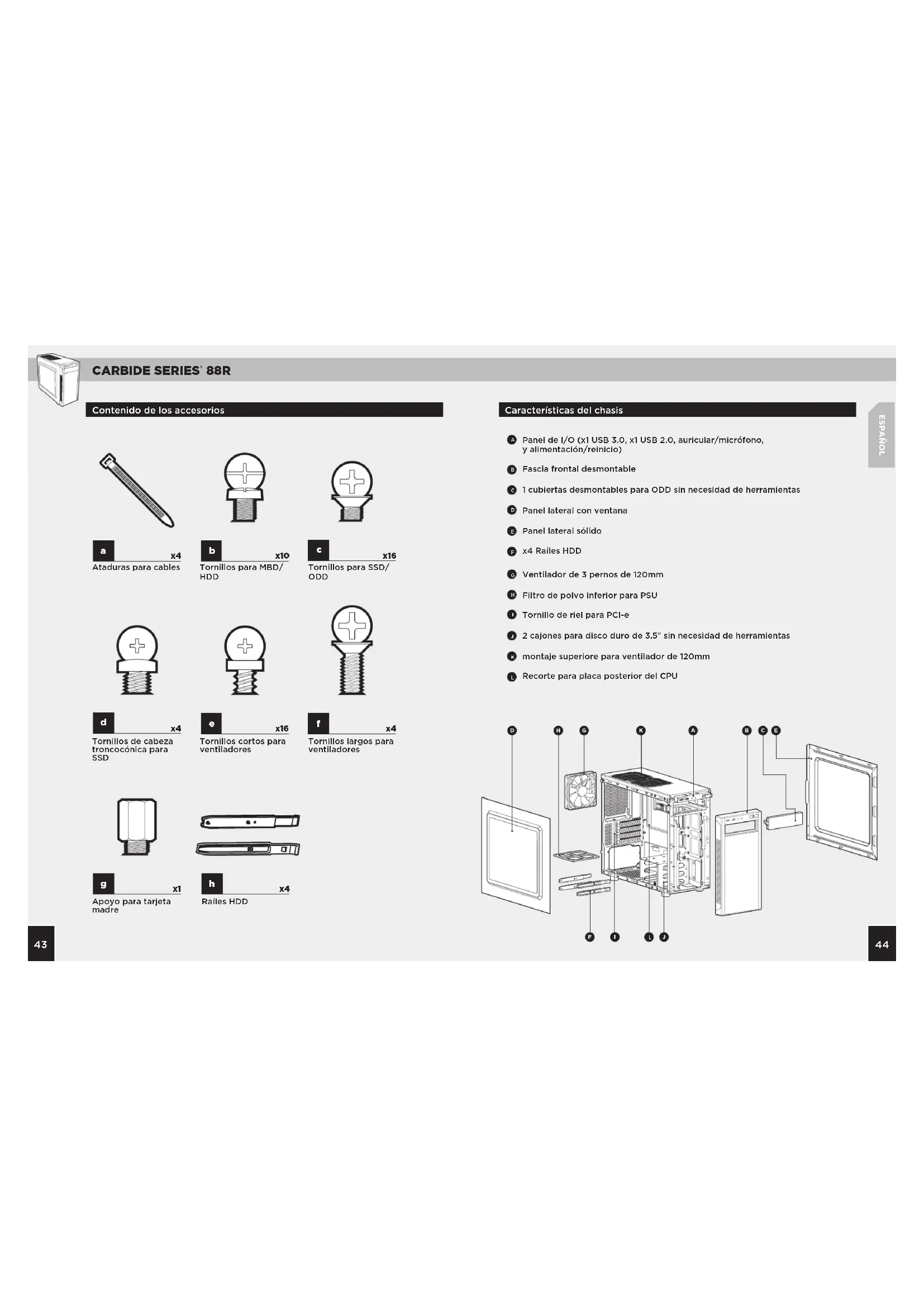

Contenido de los accesorios

b x10 Tornillos para MBD/ HDD

c x16 Tornillos para SSD/ ODD

d x4 Tornillos de cabeza troncocónica para SSD

e x16 Tornillos cortos para ventiladores

Tornillos largos para ventiladores

g x1 Apoyo para tarjeta madre

h x4

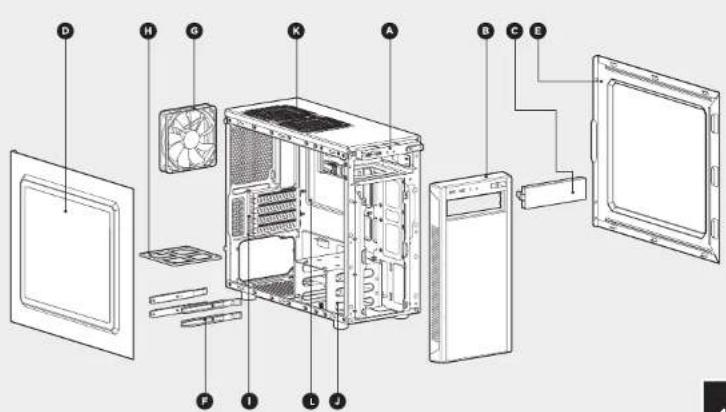

Características del chasis

Panel de I/O (x1 USB 3.0, x1 USB 2.0, auricular/micrófono, y alimentación/reinicio)
Fascia frontal desmontable
c 1 cubiertas desmontables para ODD sin necesidad de herramientas
Panel lateral con ventana
Panel lateral sólido
x4 Railes HDD
6 Ventilador de 3 pernos de 120mm
Filtro de polvo inferior para PSU
Tornillo de riel para PCI-e
2 cajones para disco duro de 3.5" sin necesidad de herramientas
k montaje superiore para ventilador de 120mm
Recorte para placa posterior del CPU

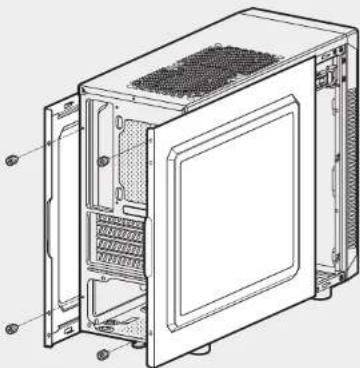

Simplemente retire los tornillos mariposa y deslice los paneles laterales hacia atrás y hacia afuera.

Nota: CORSAIR recomienda remover ambos paneles laterales y ponerlos en un lugar seguro cuando monto su sistema para quo no se dañen. Los paneles laterales se puedon intercambiar y deben removerse para mantener el orden.

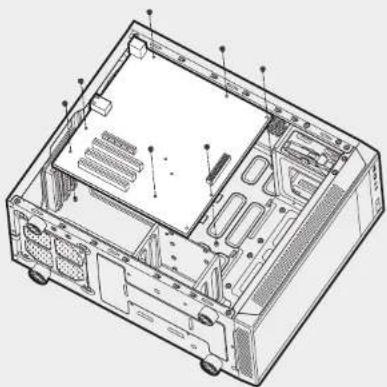

Primero, instale la protección I/O de su tarjeta madre (vea el manual de su tarjeta madre como guía).

Alinee su tarjeta madre con los apoyos instalados.

Use los tornillos que se proporcionan b para asegurar la tarjeta madre a su bandeja.

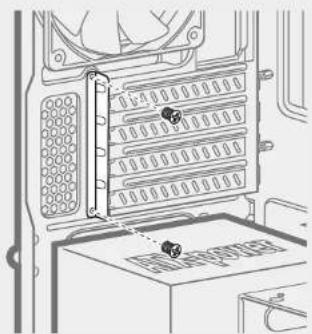

Retire la cubierta de las ranuras, instale una tarjeta de expansión y fijela con tornillos, si es necesario.

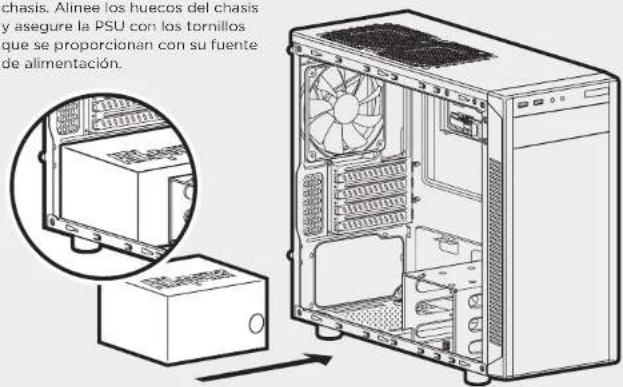

4. Cómo instalar la PSU (Unidad de alimentación)2. Cómo instalar la tarjeta

Coloque la PSU en el fondo del chasis. Alinee los huecos del chasis y asegure la PSU con los tornillos que se proporcionan con su fuente de alimentación.

chasis. Alinee los huecos del chasis y asegure la PSU con los tornillos que se proporcionan con su fuente de alimentación.

CARBIDE SERIES 88R

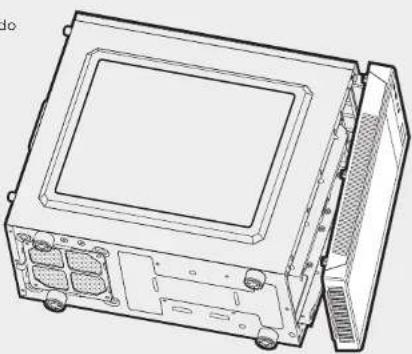

Para remover la fascia frontal (panel frontal), tome la pestaña localizada al fondo de la fascia y tire hacia afuera.

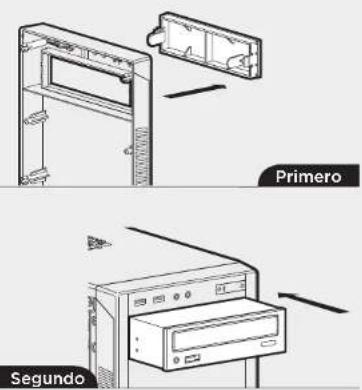

Primero, remueva la cubierta del receptáculo de la unidad del panel frontal de 5.25" y después deslice la ODD en la bahía de la unidad hasta que el seguro encaje, asegurando la unidad. Para liberar una unidad óptica, presione la postaña y tire la unidad hacia afuera.

Primero Segundo

7. Cómo instalar HDDs5. Cómo remover la fascia frontal

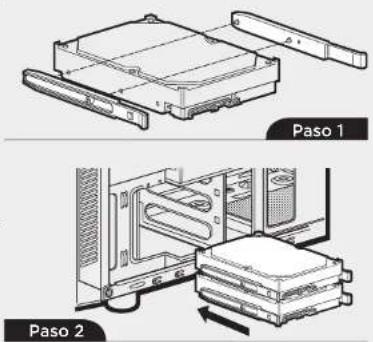

Paso 1 - Fije los railes laterales a la unidad, con las claviljas y los conectores de la unidad orientados en la misma dirección.

Paso 1 Paso 2

Paso 2 - Deslice la unidad y el conjunto de rafles hacia la bahía para el disco duro desde detrás de la placa base, tal como se muestra.

8. Cómo instalar SSDs6. Cómo instalar una ODD (Unidad de disco óptico)

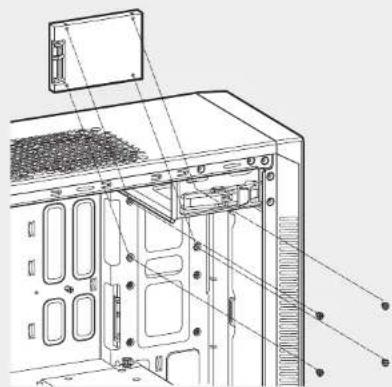

Inserte un SSD en la bandeja de montaje y asegúrelo con tornillos, tal como se indica.

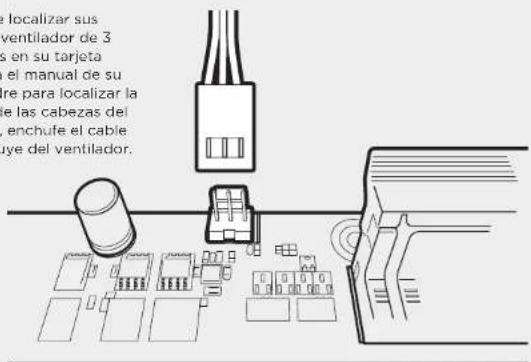

9. Cómo alimentar los ventiladores del chasis

Después de localizar sus pernos del ventilador de 3 o 4 cabezas en su tarjeta madre (vea el manual de su tarjeta madre para localizar la ubicación de las cabezas del ventilador), enchufe el cable que se incluye del ventilador.

localizar sus ventilador de 3 s en su tarjeta el manual de su re para localizar la e las cabezas del enchufe el cable aye del ventilador.

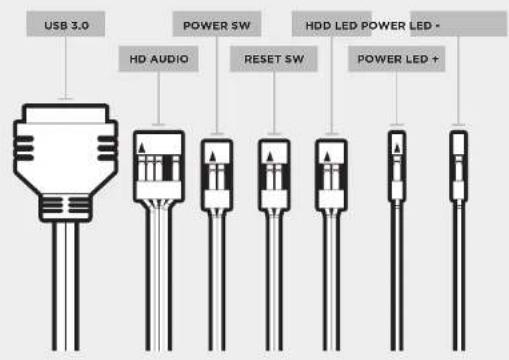

10. Cómo instalar los conectores frontales de I/O

Vea el manual de su tarjeta madre para localizar la ubicación de las cabezas del panel frontal y de los pernos de salida.

USB 3.0 POWER SW HD AUDIO RESET SW HDD LED POWER LED * POWER LED +

Preguntas frecuentes

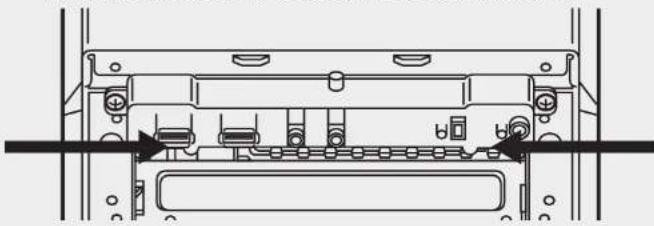

1. ¿Cómo quito el panel I/O?

Si es necesario, puede desmontar su panel I/O retirando la fascia frontal (paso 5) y después destornillando los 2 tornillos en cada lado del panel.

1. ¿Es importante la polaridad con la alimentación del I/O del panel y cabeza de reinicio? No, sólo con las cabeceras LED.
2. ¿Con quién me debo poner en contacto si recibo mi chasis dañado o uno de los ventiladores no funciona?

Por favor, diríjase a support.corsair.com y pida un RMA para que podamos reemplazar las piezas dañadas.

1. ¿Dónde puedo montar un ventilador?

Puntos de montaje para ventiladores
Frente x2 120mm
Parte superior x2 120mm)
Parte trasera 120mm (incluida)
Fondo x
Lado x
Sección del medio x

Para obtener más información acerca de este chasis, visite la página del producto en corsair.com.

CARBIDE SERIES® 88R

CPU de altura máxima refrigerador....150mm

Características de caso

CORSAIR MEMORY, Inc. declara que este equipo comple con la directiva 2011/65/EU. Puede obtener una cocha de la declaración de conformidad original en "[e-mail]".

NOTA SOBRE LA PROTECCIÓN MEDIOAMBIENTAL

Después de la puesta en marcha de la directiva Europea 2012/19/EU en el sistema legislativo nacional, Se aplicará lo siguiente:

Los aparatos eléctricos y electrónicos, así como las pilas y las pilas recargables, no se deben evacuar en la basura doméstica.

El usuario está legalmente obligado a llevar los acarapas eléctricos y electrónicos, así como pilas y pilas recargables, al final de su vida útil a los puntos de recogida comunales o a devotervlos al lugar donde lo acquirió. Los cietales que daran definidos por la ley de cada país. El símbolo en el producto, en las instrucciones de uso o en el embalaje hace referencia a allo. Gracias al reciclaje, al reciclaje del material o a otras formas de reciclaje de aparatos usados, contribuya Usted de forma importante a la protección de nuestro medio ambiente.
