Carbide 88R - 中央ユニット CORSAIR - 無料のユーザーマニュアル

製品タイプ	Micro-ATX ミドルタワーケース
寸法（幅×奥行×高さ）	440 x 198 x 378 mm
重量	4.6 kg
電源	底部電源ユニット、最大長160 mm
対応マザーボード	Micro-ATX、Mini-ITX
グラフィックカード最大長	383 mm
CPUクーラー最大高さ	150 mm
3.5インチHDDベイ	2（ツールレス）
2.5インチSSDベイ	2（トレイ取り付け）
5.25インチ光学ドライブベイ	1（ツールレス）
付属ファン	背面120mmファン x 1
追加ファン搭載可能	前面：120mm x 2、上面：120mm x 2
フロントI/Oコネクタ	USB 3.0 x 1、USB 2.0 x 1、ヘッドフォン/マイクジャック、電源/リセットボタン
サイドパネル	サイドパネル（窓付き）、標準パネル
フロントパネル	取り外し可能、ミニマルデザイン
防塵フィルター	底部電源用
メンテナンスと清掃	下部防塵フィルターの定期的な清掃
安全	指令2011/65/EU (RoHS)に準拠。指令2012/19/EU (WEEE)に従ってリサイクル
スペアパーツと修理	交換可能部品（ファン、フィルター）。サポートはsupport.corsair.com（RMA依頼用）
一般情報	ブランド：Corsair、モデル：Carbide 88R、カテゴリ：PCケース、多言語マニュアル対応

よくある質問 - Carbide 88R CORSAIR

I/Oパネルの取り外し方は？

フロントパネルを取り外し（ステップ5）、I/Oパネルの両側にある2本のネジを外します。

I/Oパネルの電源とリセットジャンパーの極性は重要ですか？

いいえ、LEDジャンパーのみ重要です。

ケースが到着時に破損していたり、ファンが動作しない場合はどうすればよいですか？

support.corsair.comにアクセスし、RMA（返品許可）を申請してください。破損した部品を交換いたします。

追加ファンはどこに取り付けられますか？

前面（2箇所）、上面（2箇所）、背面（1箇所、付属済み）に120mmファンを取り付け可能です。

マザーボードの取り付け方は？

まずマザーボードのI/Oシールドを取り付け、マザーボードを予め取り付けられたスタンドオフに合わせ、付属のネジで固定します。

3.5インチHDDの取り付け方は？

付属のレールをHDDに取り付け（ピンとコネクタを同じ方向に）、マザーボード背面からHDDベイにスライドさせて挿入します。

2.5インチSSDの取り付け方は？

SSDを取り付けトレイに置き、付属のネジで固定します。

光学ドライブの取り付け方は？

フロントパネルの5.25インチベイのカバーを外し、ドライブをスロットにラッチがかかるまでスライドさせます。工具は不要です。

フロントパネルの取り外し方は？

フロントパネル下部のタブを引いて取り外します。

GPUとCPUクーラーの最大寸法は？

グラフィックカード最大長：383 mm。CPUクーラー最大高さ：150 mm。

使用説明書 Carbide 88R CORSAIR

GUIA DE INSTALAÇÃO ■ インストールガイド

CORSAIR

English 1-10

Français 11-20

Deutsch 21-30

Itallano 31-40

Español 41-50

Россию 51-60

Português 61-70

日本語 71-80

CARBIDE SERIES® 88R

PCI-e/PCI カードの取り付け....76

PSU の取り付け....76

フロントフェイシアの取り外し....77

ODD の取り付け....77

HDDs の取り付け 78

SSDs の取り付け....78

ケースファンへの電力供給....79

フロントI/Oコネクタの取り付け....79

よくある質問......80

はじめに!

Carbide Series 88R マイクロ ATX ミドルタワー PC ケースをご購入いただき、ありがとうございます。

Carbide Series 88R マイクロ ATX ミドルタワー PC ケース

では、スマートで洗練されたデザインが採用されています。

ミニマリストのフロントパネル、ブラック塗装が施された内

部、そしてサイドパネルに設置された大型ウインドウによ

り、PC を組み立てる楽しさも実感できる製品に仕上がってい

ます。SSD と USB 3.0 に完全対応しており、設置スペースを

心配することなく高速ドライブを設置したり、最新の周辺機器

を使用したりすることができます。

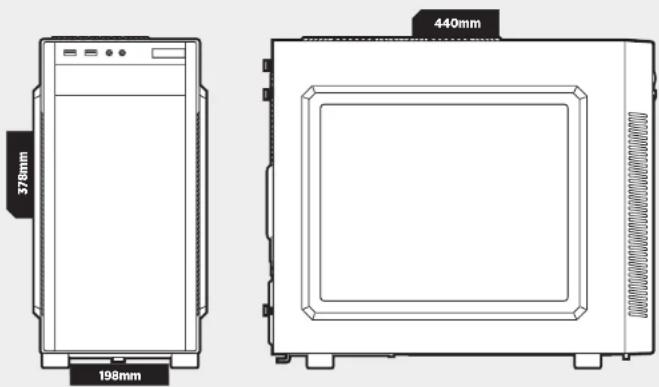

長さ 440mm

幅 198mm

高さ 378mm

重量 4.6kg

GPU 最大長 383mm

CPU クーラー最大高さ 150mm

PSU 最大長....160mm

CARBIDE SERIES 88R

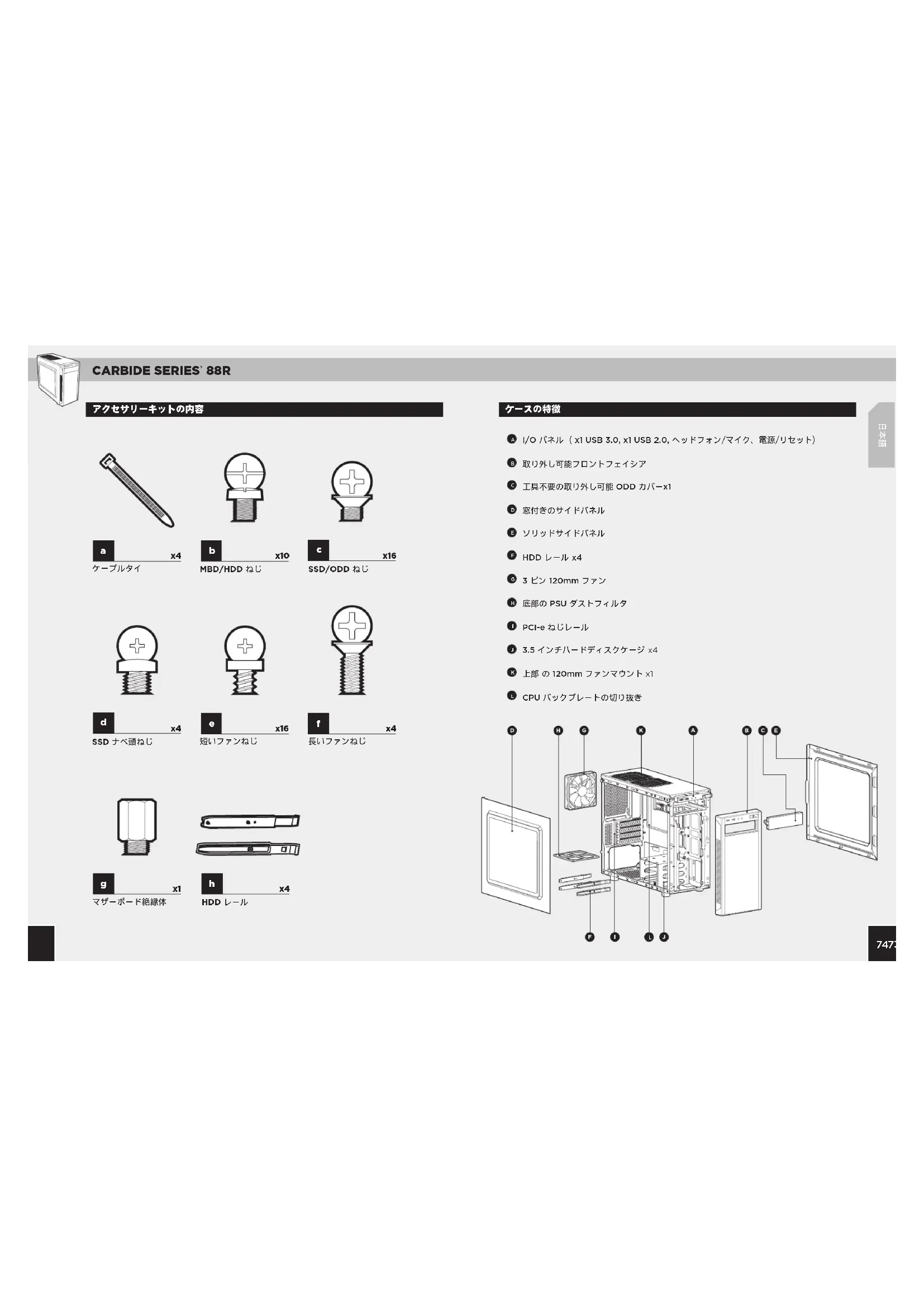

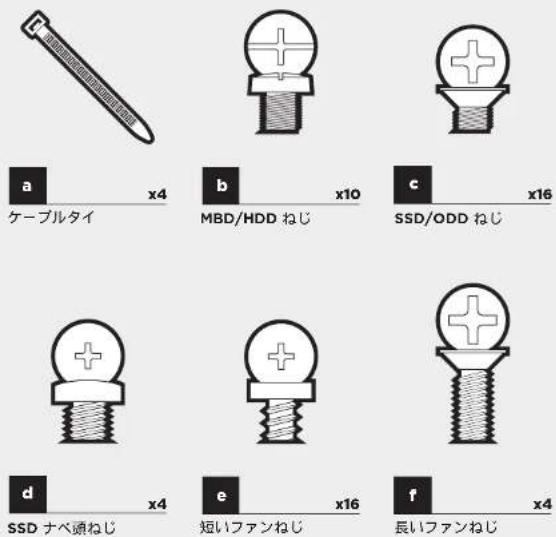

アクセサリーキットの内容

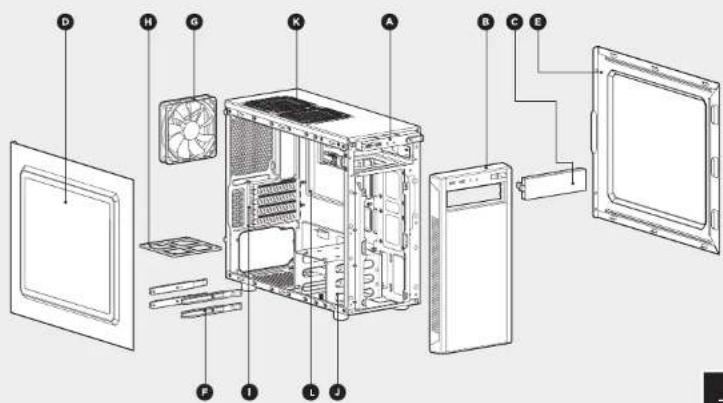

ケースの特徴

A I/O バネル (x1 USB 3.0, x1 USB 2.0, ヘッドフォン/マイク、電源/リセット)
B 取り外し可能フロントフェイシア
工具不要の取り外し可能 ODD カバー×1
窓付きのサイドパネル
E ソリッドサイドパネル
F HDD レール x4
6 3 ピン 120mm ファン
底部の PSU ダストフィルタ
PCI-e ねじレール
3.5 インチハードディスクケージ ×4
上部の120mmファンマウント×1
CPU バックプレートの切り抜き

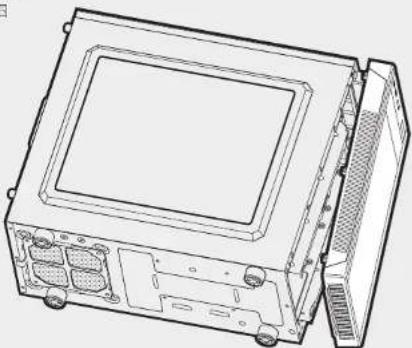

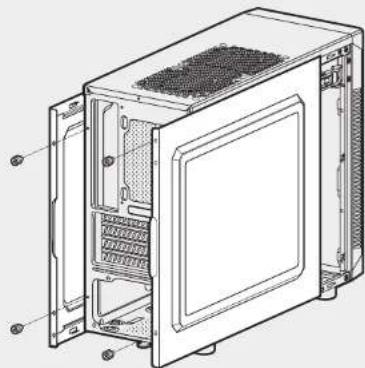

烘ねじを取り外してから、サイドパネルを後らにスライドさせて、取り外します。

注記：CORSAIR では、システムを編製する際、事故による破損を避けるために、両リイドのパネルを取り外して、それらを照に置くよう推進します。両リイドのパネルは相互に交換可溶で、乱線さを包覆するために除去する必要があります。

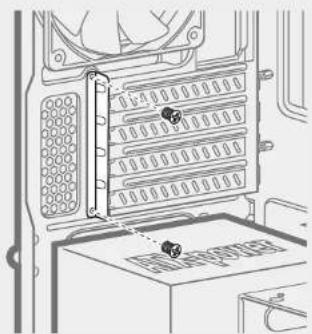

3. PCI-e/PCI カードの取り付け

スロットカバーを取り外し、拡張カードを取り付けます。必要に応じてネジで固定します。

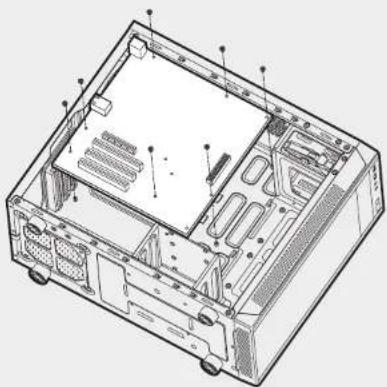

最初に、マザーボードのI/Oシールドを取り付けます（ガイダンスは、マザーボードのマニュアルを参照してください）。

マザーボードを取り付け済みの絶縁体と揃えます。

同種のねじを使用して、マザーボードをマザーボードトレイに固定します。b

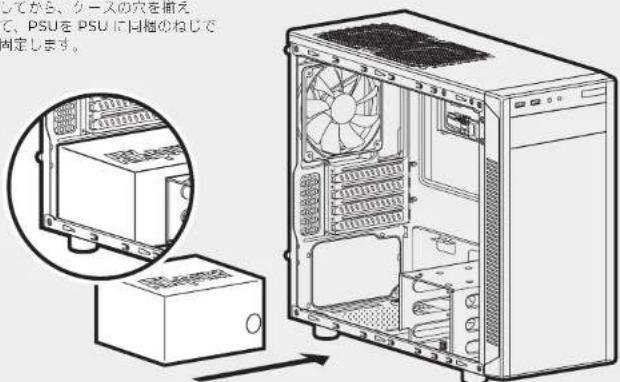

4. PSU（電源ユニット）の取り付け2. マザーボードの取り付け

ケースの底部に PSU を配置してから、ケースの穴を描えて、PSU を PSU に回極のねじて固定します。

してから、ケースの入を揃えて、PSUを PSU に回極のねじで固定します。

てかさ、クー犬の穴を補えて、PSUを PSU に回転のねじで固定します。

CARBIDE SERIES 88R

フロントフェイシア（フロントパネル）を取り外すには、底部のフェイシアにあるタブを招み、外側に引きます。

6. ODD の取り付け（光学ディスクドライブ）

最初に、フロントパネル5.2％インプのドライブペイカバーを取り外してから、工具不要のラッチが力チット音がして、ドライブが固定されるまで、ODDをドライブペイナスライドさせます。光字ドライブを取り外すには、工具不要のタブを押し込んでから、ドライブを外側に引きます。

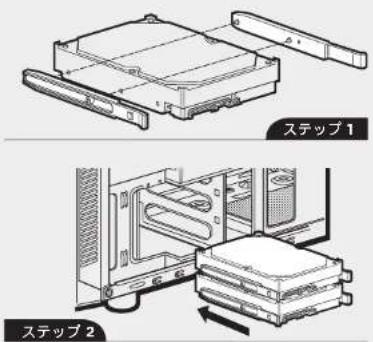

7. HDDs の取り付け5. フロントフェイシアの取り外し

ステップ 1 - 突起とドライブコネクタが同じ方向を可いた状態で、サイドレールをドライブに固定します。

ステップ 1 ステップ 2

ステップ2-マザーポードの後ろからH2Oケージに向かって、図のようにドライブとレールアセンブリをスライドさせます。

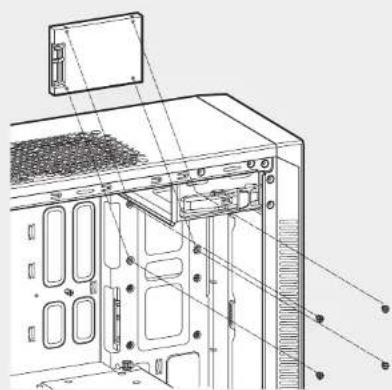

8. SSDs の取り付け

専用トレイに SSD を挿入し、 図のようにネジで固定します。

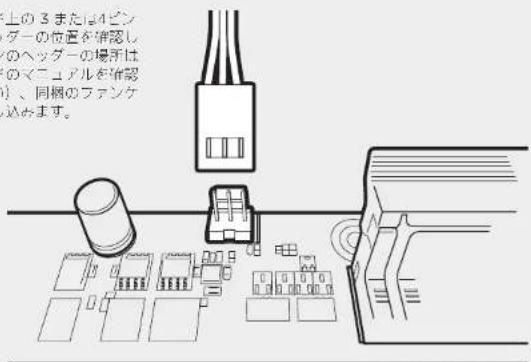

マザーボード上の3または4ピンのファンヘッダーの位置を確認した後（ファンのヘッダーの場所はマザーボードのマニュアルを確認してください）、同梱のファンケーブルを差し込みます。

上の3または4ピンダーの位置を確認しのヘッダーの場所はのマニュアルを確認し、同柄のファンケ込みます。

10. フロントI/Oコネクタの取り付け

フロントパベルのヘッダーの場所とピン配列は、マザーボードのマニュアルを確認してください。

USB 3.0 USB 2.0 HD AUDIO RESET SW POWER LED - POWER SW HDD LED POWER LED +

よくある質問

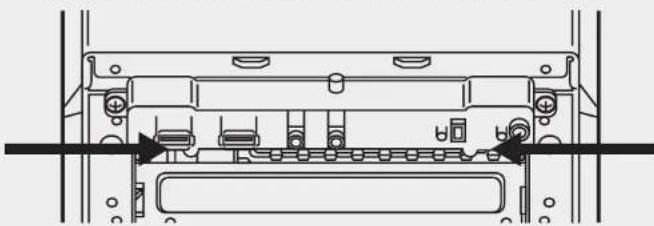

1.1/0パネルの取り外し方を教えてください。

必要な場合、フロントフェイシアを取り外して（手順5）から、各サイドのパネルの2本のねじを従めることにより、I/Oパネルを取り外すことができます。

2.I/Oパネルの電源とリセットヘッダーで極性は重要ですか？

いいえ。LED のヘッダーでのみ重要です。

3. 破損したケースを受け取ったか、またはファンの一つが動作しない場合、誰に連絡すべきですか？

support.corsair.comにアクセスして、当社が破損した部品を交換できるよう、RMAを依頼します。

1. どこにファンを搭載できますか?

ファンマウントの位置
フコント	x2 120mm
上部	x2 120mm
リア	120mm(含まれました)
道部	×
サンド	×
中央	×

このケースに関する詳細は、corsair.com の製品ページにアクセスしてください。
