Carbide 88R - Центральный Блок CORSAIR - Бесплатное руководство пользователя

Тип продукта	Корпус mid-tower Micro-ATX
Размеры (ДxШxВ)	440 x 198 x 378 мм
Вес	4,6 кг
Блок питания	Блок питания в нижнем положении, максимальная длина 160 мм
Совместимая материнская плата	Micro-ATX, Mini-ITX
Максимальная длина графического процессора	383 мм
Максимальная высота кулера процессора	150 мм
Отсеки для жестких дисков 3,5"	2 (без инструментов)
Отсеки для SSD 2,5"	2 (крепление на пластине)
Отсек для оптического привода 5,25"	1 (без инструментов)
Вентиляторы в комплекте	1 x 120 мм сзади
Места для дополнительных вентиляторов	Спереди: 2 x 120 мм, Сверху: 2 x 120 мм
Передние разъемы ввода/вывода	1 x USB 3.0, 1 x USB 2.0, разъем для наушников/микрофона, кнопки питания и сброса
Боковые панели	Одна с окном, одна обычная
Передняя панель	Съемная, минималистичный стиль
Пылевой фильтр	Для нижнего блока питания
Обслуживание и очистка	Регулярная очистка нижнего пылевого фильтра
Безопасность	Соответствует директиве 2011/65/EU (RoHS). Утилизация согласно директиве 2012/19/EU (WEEE)
Запасные части и ремонтопригодность	Заменяемые детали (вентиляторы, фильтры). Поддержка клиентов через support.corsair.com для запросов RMA
Общая информация	Бренд Corsair, модель Carbide 88R, категория Системный блок (корпус), инструкция доступна на нескольких языках

Часто задаваемые вопросы - Carbide 88R CORSAIR

Как снять панель ввода/вывода?

Снимите переднюю панель (шаг 5), затем открутите два винта, расположенных по обе стороны панели ввода/вывода.

Важна ли полярность при подключении питания панели ввода/вывода и перемычки сброса?

Нет, только с перемычками светодиодов.

Что делать, если корпус поврежден при получении или вентилятор не работает?

Пожалуйста, перейдите на support.corsair.com и запросите RMA (разрешение на возврат товара), чтобы мы могли заменить поврежденную деталь или детали.

Где можно установить дополнительные вентиляторы?

Вы можете установить вентиляторы 120 мм спереди (2 места), сверху (2 места) и сзади (1 место, уже в комплекте).

Как установить материнскую плату?

Сначала установите экран ввода/вывода материнской платы, выровняйте материнскую плату по предустановленным стойкам, затем закрепите ее с помощью прилагаемых винтов.

Как установить жесткий диск 3,5 дюйма?

Защелкните прилагаемые направляющие на диске (штырьки и разъемы в одном направлении), затем вставьте диск в отсек HDD с задней стороны материнской платы.

Как установить SSD 2,5 дюйма?

Вставьте SSD на монтажную пластину и закрепите его с помощью прилагаемых винтов.

Как установить оптический привод?

Снимите заглушку отсека 5,25 дюйма с передней панели, затем вставьте привод в отсек до защелкивания фиксатора. Инструменты не требуются.

Как снять переднюю панель?

Потяните за язычок в нижней части передней панели, чтобы снять ее.

Каковы максимальные размеры для GPU и кулера CPU?

Максимальная длина графического процессора: 383 мм. Максимальная высота кулера процессора: 150 мм.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Carbide 88R CORSAIR

Содержание Технические характеристики корпуса

Поздравления	51
Технические характеристики корпуса	52
Содержимое комплекта аксессуаров	53
Особенности корпуса	54
Снятие боковых панелей	55
Установка материнской платы	55
Установка плат PCI-e/PCI	56
Установка источника питания	56
Снятие передней панели	57
Установка оптических дисков	57
Установка HDDs	58
Установка SSDs	58
Питание вентиляторов корпуса	59
Установка передних разъемов ввода/вывода	59
Часто задаваемые вопросы	60

Поздравляем!

Благодарим Вас за приобретение корпуса ПК Carbide Series 88R Micro-ATX формата Mid-Tower.

Корпус Carbide Series 88R Micro-ATX формата Mild-Tower элегантный и изящный. Изящная передняя панель без излишеств, тонированная внутренняя часть и боковая панель с большим окном — вы можете часами любоваться вашим следующим ПК, представляя его использование. Полная совместимость с твердотельными дисками и USB 3.0 означает, что вы можете использовать высокоскоростные диски и современные периферийные устройства, не беспокаясь о возможном недостатке места.

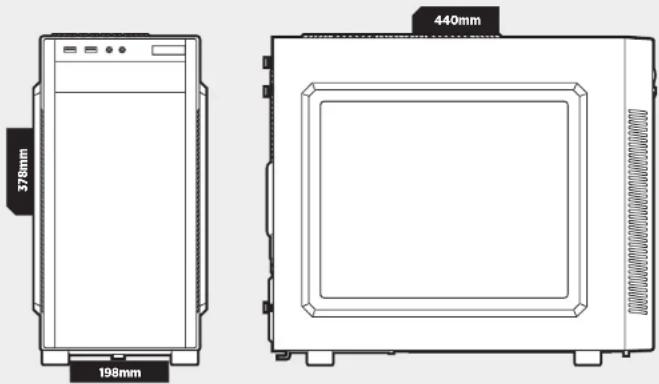

Длина 440mm

Ширина 198mm

Высота....378mm

Bec 4.6kg

Максимальная длина графического процессора ....383mm

Максимальная высота вентилятора ЦП 150mm

Максимальная длина источника питания .... 160mm

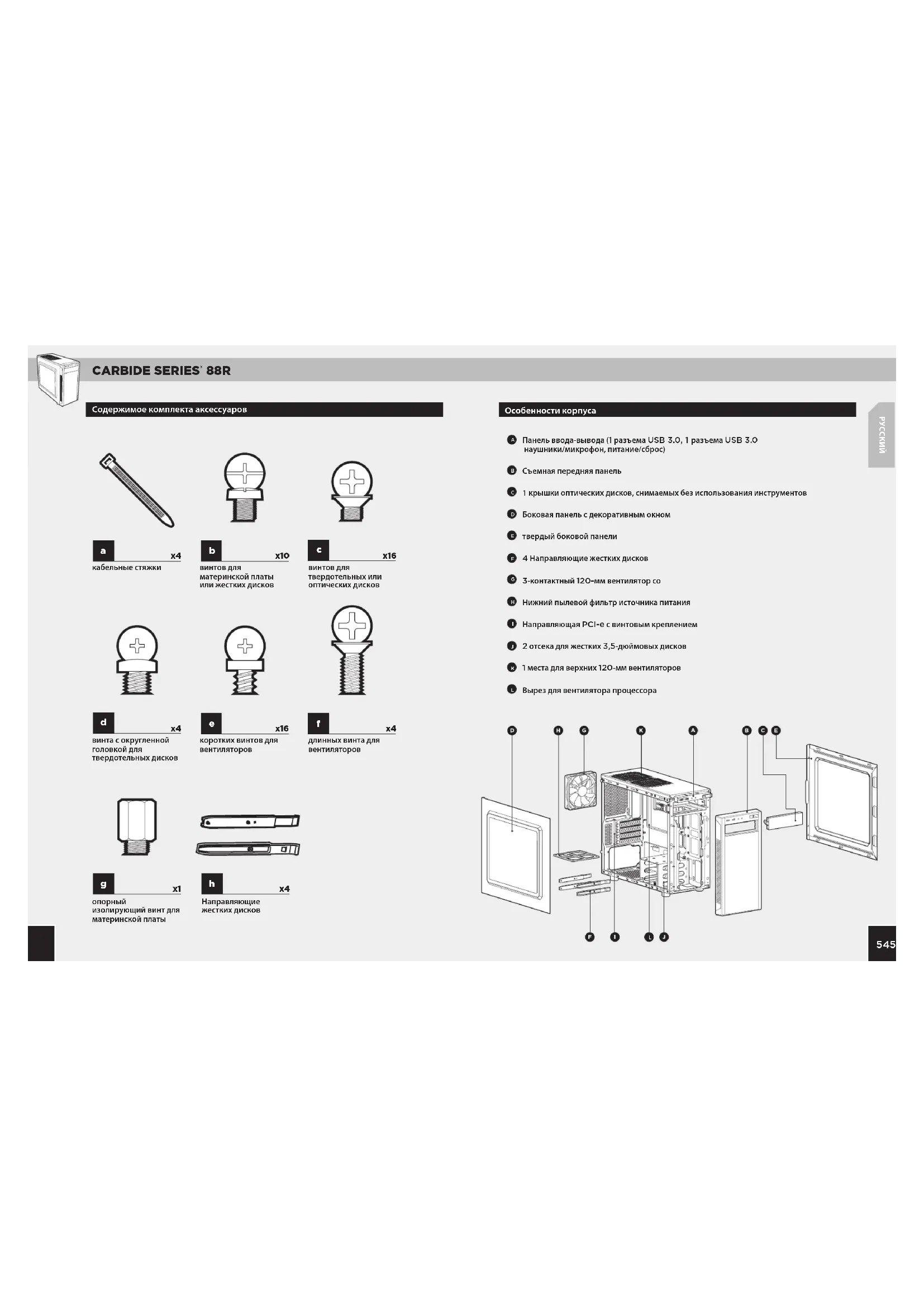

Содержимое комплекта аксессуаров

опорный изолирующий винт для материнской платы

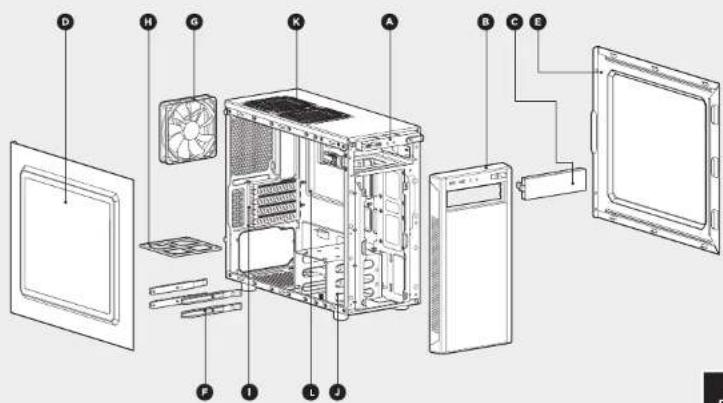

Особенности корпуса

A Панель ввода-вывода (1 разъема USB 3.0, 1 разъема USB 3.0 наушники/микрофон, питание/сброс)
В Съемная передняя панель
1 крышки оптических дисков, снимаемых без использования инструментов
Боковая панель с декоративным окном
E твердый боковой панели
4 Направляющие жестких дисков
3-контактный 120-мм вентилятор со
Нижний пылевой фильтр источника питания
Направляющая PCI-е с винтовым креплением
2 отсека для жестких 3,5-дюймовых дисков
1 места для верхних 120-мм вентиляторов
Вырез для вентилятора процессора

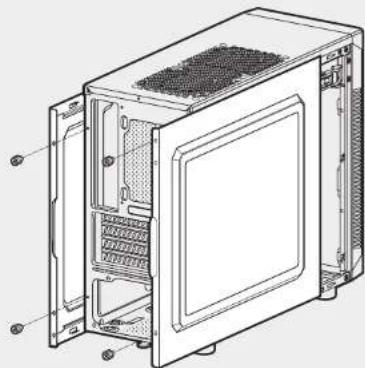

Просто отверните барашковые винты, сдвиньте боковые панели и снимите их.

Примечание. Во избежание случайных повреждений при построении системы компания CORSAIR рекаменяет снять и отложить в сторону боковые панели. Обе боковые панели взаимозяйгениями и должны быть снаты во избежание путамицы.

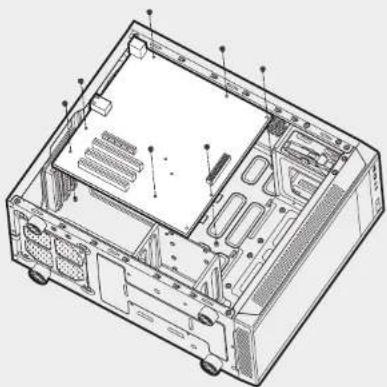

2. Установка материнской платы

Сначала установите заглушку портов ввода-вывода для материнской платы (см. информацию в руководстве по материнской плате).

Выровняйте материнскую плату с предварительно установленными опорными изолирующими винтами.

Используйте предоставленные винты b для крепления материнской платы в ее отсеке.

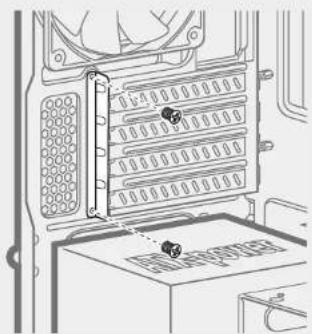

3. Установка плат PCI-e/PCI1. Снятие боковых панелей

Удалите заглушку разъема, установите плату расширения и закрепите ее винтами при необходимости.

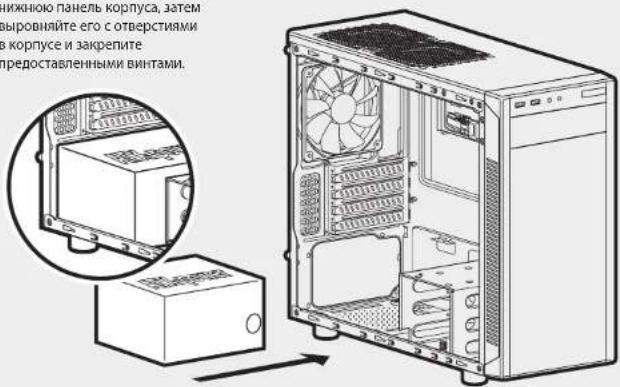

4. Установка источника питания

Положите источник питания на нижнюю панель корпуса, затем выровняйте его с отверстиями в корпусе и закрепите предоставленными винтами.

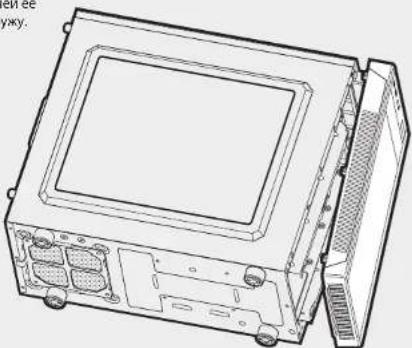

5. Снятие передней панели

Для снятия передней панели возьмитесь за выступ в нижней ее части и потяните панель наружу.

6. Установка оптических дисков

Прежде всего, снимите крышку отсека для 5,25" диска на передней панели, затем задвигайте оптический диск в отскек для диска, пока он не зафиксируется защелками; отвертка не требуется. Для извлечения оптического диска отвертка не требуется — нажмите на язычок и вытяните диск наружу.

Действие 1 – прикрепите боковые направляющие к диску по направлению в разъемам подключения и контактным штырькам в том же самом порядке.

Действие 2 – задвиньте диск с установленными направляющими в отсек для жестких дисков позади материнской платы, как показано.

Действие 2

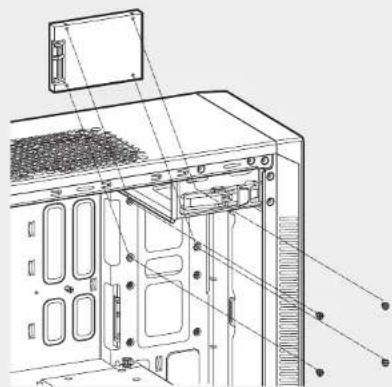

8. Установка SSDs

Вставьте твердотельный диск в установочный отсек и закрепите винтами, как показано.

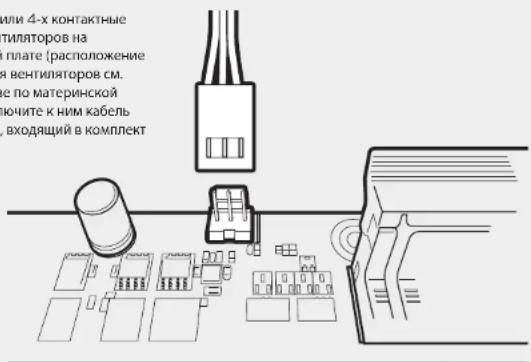

9. Питание вентиляторов корпуса

Найдите 3-х или 4-х контактные разъемы вентиляторов на материнской плате (расположение разъемов для вентиляторов см. в руководстве по материнской плате), подключите к ним кабель вентилятора, входящий в комплект поставки.

или 4-х контактные тиляторов на плате (расположение я вентиляторов см. е по материнской ючите к ним кабель входящий в комплект

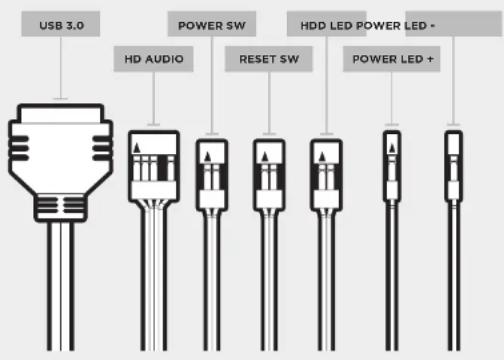

10. Установка передних разъемов ввода/вывода

Расположение разъемов и контактов для передней панели см. в руководстве по материнской плате.

USB 3.0 POWER SW HD AUDIO RESET SW HDD LED POWER LED * POWER LED + -

Часто задаваемые вопросы

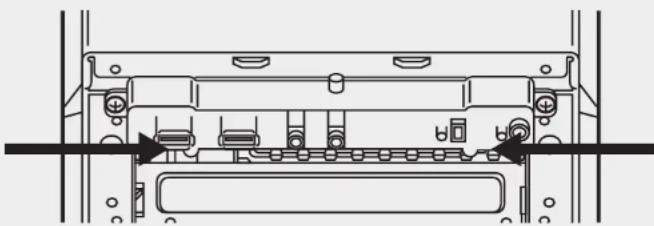

1. Как снять панель ввода-вывода?

При необходимости можно удалить панель ввода-вывода, сняв переднюю панель (действие 5) и открутив 2 винта с каждой стороны панели ввода-вывода.

1. Имеет ли значение полярность при использовании разъема питания и сброса панели ввода-вывода? Нет, она важна только для светодиодных разъемов.
2. К кому необходимо обратиться, если корпус получен поврежденным или один из вентиляторов больше не работает? Перейдите на сайт support.corsair.com и запросите разрешение на возврат материалов (RMA), чтобы мы смогли заменить поврежденные части.
3. Где можно установить вентилятор?

Расположение мест для монтажа вентиляторов
Передняя сторона	× 2 120ггм
Верхняя сторона	× 2 120ггм
Задняя сторона	120ггм (включены)
Ничняя сторона	x
Боковая сторона	x
Средняя часть	x

Дополнительную информацию об этом корпусе см. на странице продукта сайта corsair.com.
