| Tipo de produto | Gabinete mid-tower Micro-ATX |
| Dimensões (LxPxA) | 440 x 198 x 378 mm |
| Peso | 4,6 kg |
| Fonte de alimentação | Fonte de alimentação na posição inferior, comprimento máximo 160 mm |
| Placa-mãe compatível | Micro-ATX, Mini-ITX |
| Comprimento máximo da placa de vídeo | 383 mm |
| Altura máxima do cooler do processador | 150 mm |
| Bays para disco rígido 3,5" | 2 (sem ferramentas) |
| Bays para SSD 2,5" | 2 (montagem em bandeja) |
| Bay para unidade óptica 5,25" | 1 (sem ferramentas) |
| Ventiladores incluídos | 1 x 120 mm na parte traseira |
| Locais para ventiladores adicionais | Frente: 2 x 120 mm, Topo: 2 x 120 mm |
| Conectores I/O frontais | 1 x USB 3.0, 1 x USB 2.0, conector fone/mic, botões Power e Reset |
| Painéis laterais | Um com janela, um normal |
| Frente | Removível, estilo minimalista |
| Filtro de poeira | Para fonte de alimentação inferior |
| Manutenção e limpeza | Limpeza regular do filtro de poeira inferior |
| Segurança | Conforme à diretiva 2011/65/UE (RoHS). Reciclagem de acordo com a diretiva 2012/19/UE (WEEE) |
| Peças sobressalentes e reparabilidade | Peças substituíveis (ventiladores, filtros). Suporte ao cliente via support.corsair.com para solicitações RMA |
| Informações gerais | Marca Corsair, modelo Carbide 88R, categoria Unidade Central (gabinete), manual disponível em vários idiomas |
Perguntas frequentes - Carbide 88R CORSAIR
Perguntas dos utilizadores sobre Carbide 88R CORSAIR
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Unidade Central em formato PDF gratuitamente! Encontre o seu manual Carbide 88R - CORSAIR e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Carbide 88R da marca CORSAIR.
MANUAL DE UTILIZADOR Carbide 88R CORSAIR
a x4 Ataduras para cables
Tabela de Conteúdos Especificações de caso
| Parabéns | 61 |
| Especificações de caso | 62 |
| Conteúdo do kit de acessórios | 63 |
| Características de caso | 64 |
| Remoção dos painéis laterais | 65 |
| Instalação da placa mãe | 65 |
| Instalação de placa(s) PCI-e/PCI | 66 |
| Instalação da PSU | 66 |
| Remoção do painel frontal | 67 |
| Instalação de uma ODD | 67 |
| Instalando HDDs | 68 |
| Instalando SSDs | 68 |
| Ligando os fãs de caso | 69 |
| Instalando o Conectores de E/S frontal | 69 |
| Perguntas frequentes | 70 |
Parabéns!
Obrigado por comprar o gabinete de PC Mid-Tower Carbide Series 88R Micro-ATX.
O gabinete Mid-Tower Carbide Series 88R Micro ATX é elegante e refinado. Com um painel frontal minimalista, interior escuro e janela de painel lateral grande, você poderá se encontrar passando tanto tempo apreciando quanto usando o seu novo PC. Compatibilidade SSD e USB 3.0 completa significa que você pode usar unidades rápidas e periféricos modernos sem se preocupar se terá espaço.

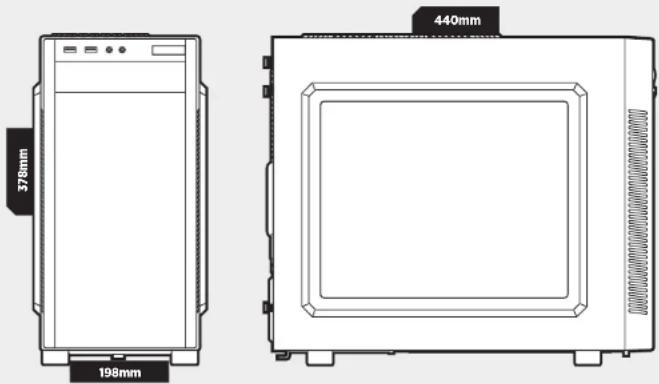

Comprimento 440mm
Largura 198mm
Altura 378mm
Peso 4.6kg
Comprimento máximo GPU 383mm
Comprimento máximo PSU 160mm

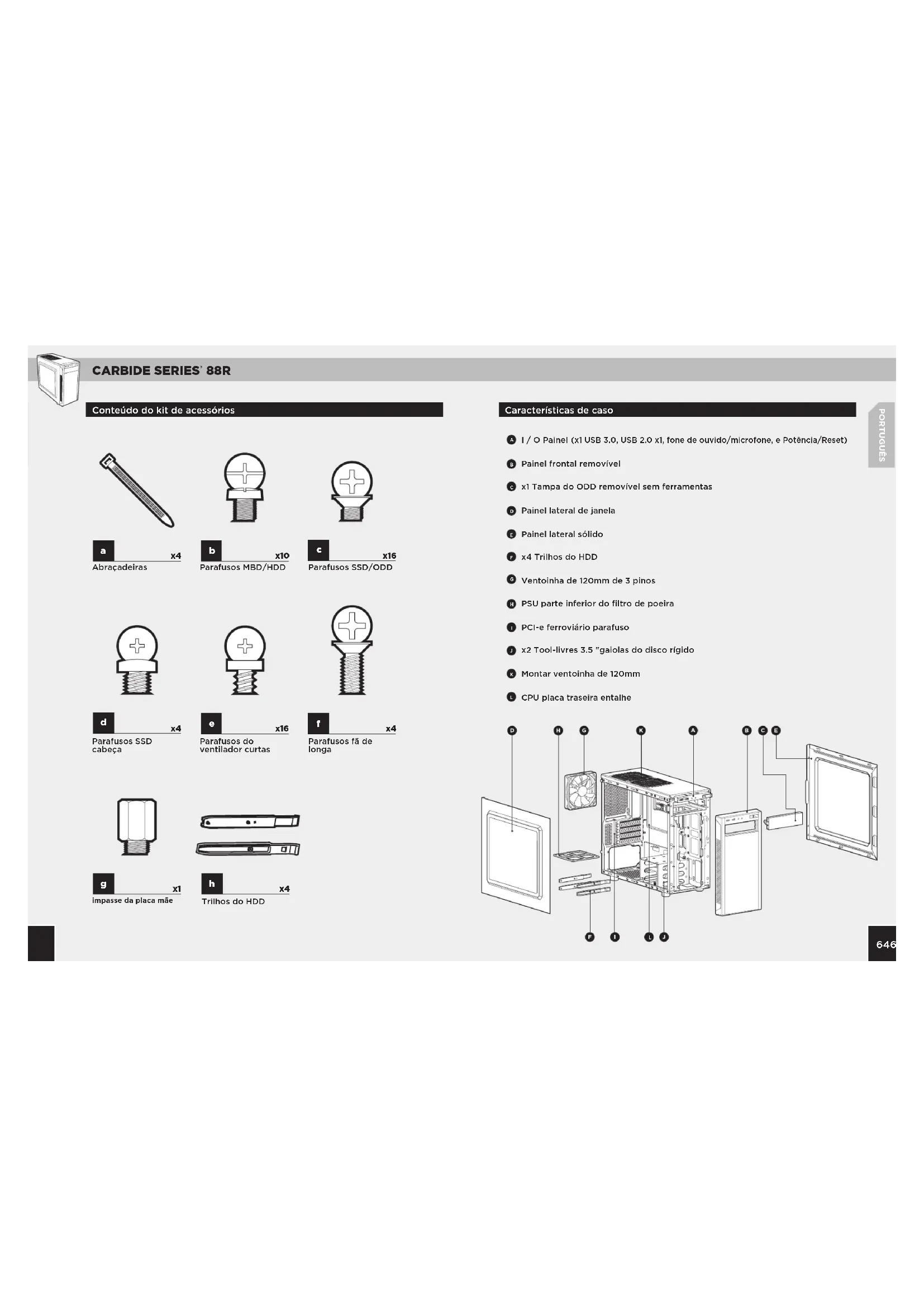

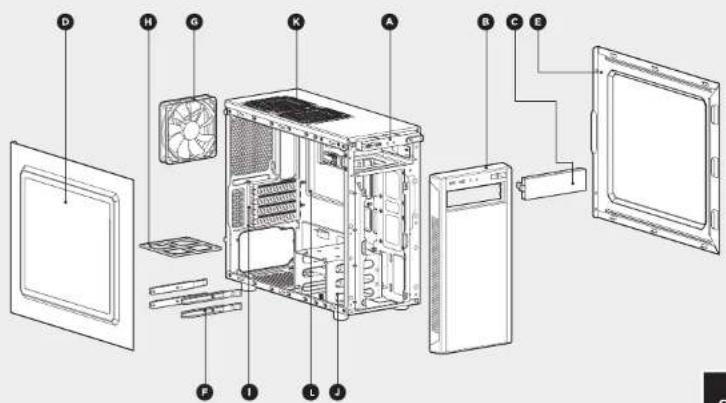

Conteúdo do kit de acessórios
I / O Painel (x1 USB 3.0, USB 2.0 x1, fone de ouvido/microfone, e Potência/Reset)
Painel frontal removivel
c x1 Tampa do ODD removível sem ferramentas
D Painel lateral de janela
E Painel lateral sólido
x4 Trilhos do HDD
G Ventoinha de 120mm de 3 pinos
PSU parte inferior do filtro de poeira
PCI-e ferroviário parafuso
x2 Tool-livres 3.5 "gaiolas do disco rigido
K Montar ventoinha de 120mm
CPU placa traseira entalhe

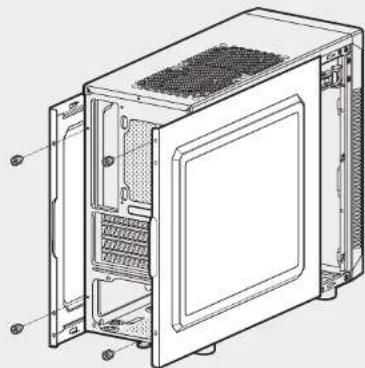

Basta remover os parafusos em seguida, deslize os painéis laterais para trás e para fora.
Nota: CORSAIR recomenda romovor ambos os painéis laterais e confi gurá-los de lado para construir o sou sistema para evitar danos acidentais. Ambos os painéis laterais são intercambiáveis e deve ser romovido para roduzir a desordem.

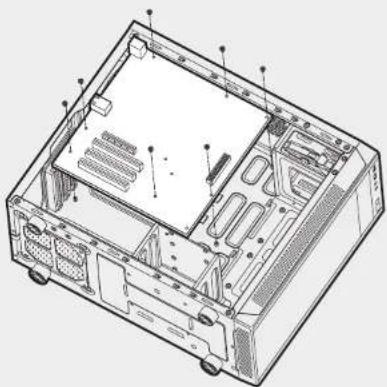

Primeiro, instale o I/O escudo de sua placa mãe (consulte o manual da placa mãe para orientação).
Alinhe sua placa mãe com os afastadores pré-instalados.
Use os parafusos fornecidos b para fi xar a placa mãe para a bandeja da placa mãe.
3. Instalação de placa(s) PCI-e/PCI1. Remoção dos painéis laterais

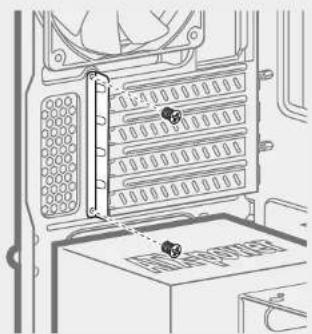

Remova a tampa da ranhura, instale a placa de expansão e prenda com parafuso(s) conforme necessário.
4. Instalação da PSU2. Instalação da placa mãe

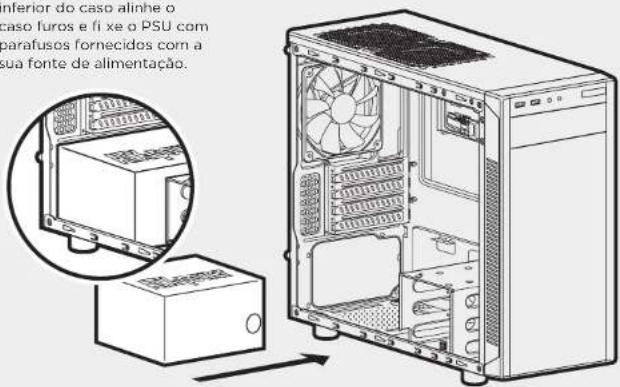

Posicione o PSU na parte inferior do caso alinhe o caso furos e fi xe o PSU com parafusos fornecidos com a sua fonte de alimentação.
CARBIDE SERIES 88R

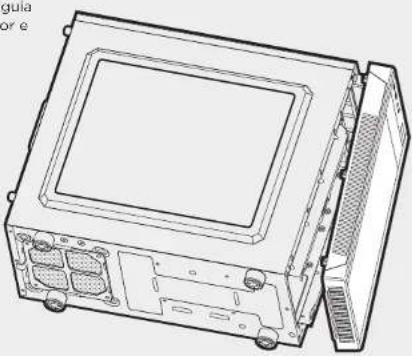

Para remover o painel frontal (painel frontal), segure a guia localizada na fáscia inferior e puxe para fora.
Em primeiro lugar, remover o painel frontal 5.25" tampa do compartimento de unidade, em seguida, deslize o ODD no compartimento de unidade até se fixar livre de ferramentas, garantindo a unidade. Para liberar uma unidade óptica, empurre a guia sem ferramentas, em seguida, puxe a unidade para fora.
7. Instalando HDDs5. Remoção do painel frontal
Etapa 1 - Prenda os trilhos laterais à unidade com presas e conectores da unidade voltados para a mesma direção.

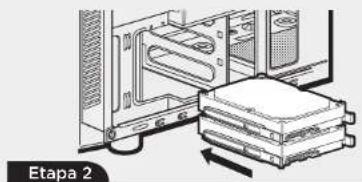

Etapa 2 - Desiize a montagem de unidade e trilho no compartimento do HDD por trás da placa-mãe conforme mostrado.
8. Instalando SSDs6. Instalação de uma ODD
Insira uma SSD na bandeja de montagem e prenda com parafusos conforme mostrado.
9. Ligando os fãs de caso

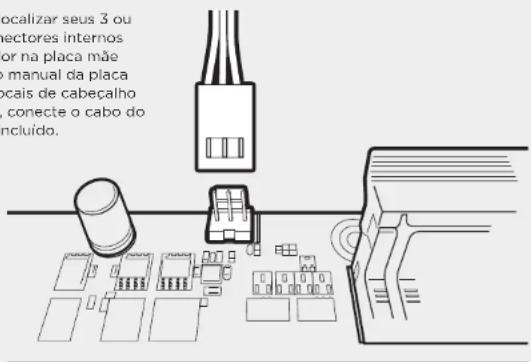

Depois de localizar seus 3 ou 4 pinos conectores internos do ventilador na placa mãe (Consulte o manual da placa mãe para locais de cabeçalho ventilador), conecte o cabo do ventilador incluído.

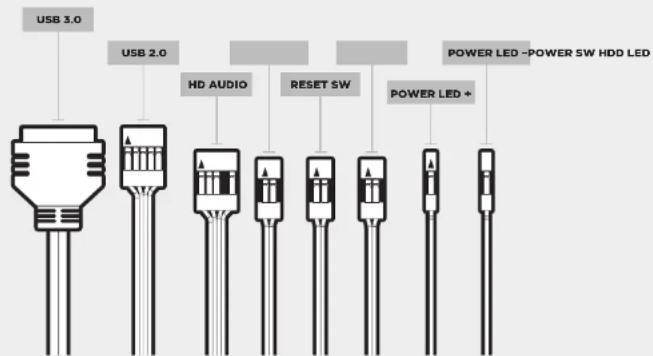

Consulte o manual da placa mãe para o painel frontal cabeçalho locais e pin-outs.
- Como faço para remover o painel de I/O?

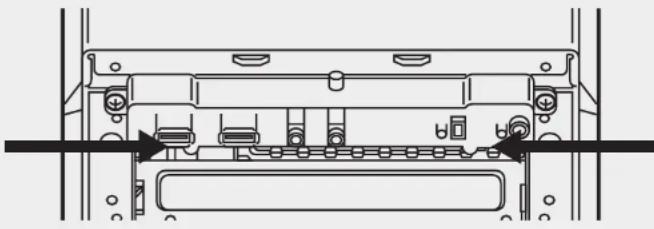

Se necessário, você pode desinstalar o seu painel de I/O, removendo o painel frontal (Passo 5), em seguida, desapertando os dois parafusos em cada lado do painel. (ver desenho)
- Será que a questão da polaridade com o poder do painel de I/O e redefinir cabeçalho? Não, apenas os cabeçalhos de LED.
- Quem devo contactar se eu recebi o meu caso danificado ou um dos fãs não está mais funcionando? Por favor, vá para support.corsair.com e solicitar uma RMA assim que podemos substituir a parte danificada(s).
- Onde posso montar um fã?
| Montar um fã | |
| Fronte x2 120mm | |
| Topo x2 120mm | |
| Trasseiro 120mm (incluído) | |
| Inferior x | |
| Lado x | |
| Meia x | |
Para saber mais sobre este caso visite a página do produto no corsair.com.
