РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Carbide SPECM2 CORSAIR

Содержание Технические характеристики корпуса

Поздравления: 45

Технические характеристики корпуса: 46

Содержимое комплекта аксессуаров: 47

Особенности корпуса: 48

Снятие боковых панелей: 49

Установка материнской платы: 49

Установка плат PCI-E/PCI(s): 50

Установка блока питания: 50

Снятие передней панели: 51

Установка оптических дисков: 51

Установка жестких дисков: 52

Установка твердотельных дисков: 52

Питание вентиляторов корпуса: 53

Установка передних разъемов ввода/вывода: 53

Часто задаваемые вопросы: 54

Поздравляем!

Благодарим Вас за приобретение игрового корпуса Carbide Series SPEC-M2 формата Micro-ATX.

Игровой корпус Carbide Series SPEC-M2 формата Micro ATX разрабатывался для создания производительной системы. Сетчатый передний воздухозаборник и 120-мм вентилятор со светодиодной подсветкой направляют холодный воздух на графическую плату и центральный процессор. В корпусе есть место для пяти вентиляторов, присутствует поддержка собственных твердотельных накопителей, что значительно упрощает обновление и модернизацию системы.

Длина: 448mm

Ширина: 198mm

Высота: 378mm

Bec: 4.6kg

Максимальная длина графического процессора: 383mm

Максимальная высота вентилятора ЦП: 150mm

Максимальная длина источника питания: 160mm

Содержимое комплекта аксессуаров

винтов для материнской платы или жестких дисков

винтов для твердотельных или оптических дисков

опорный изолирующий винт для материнской платы

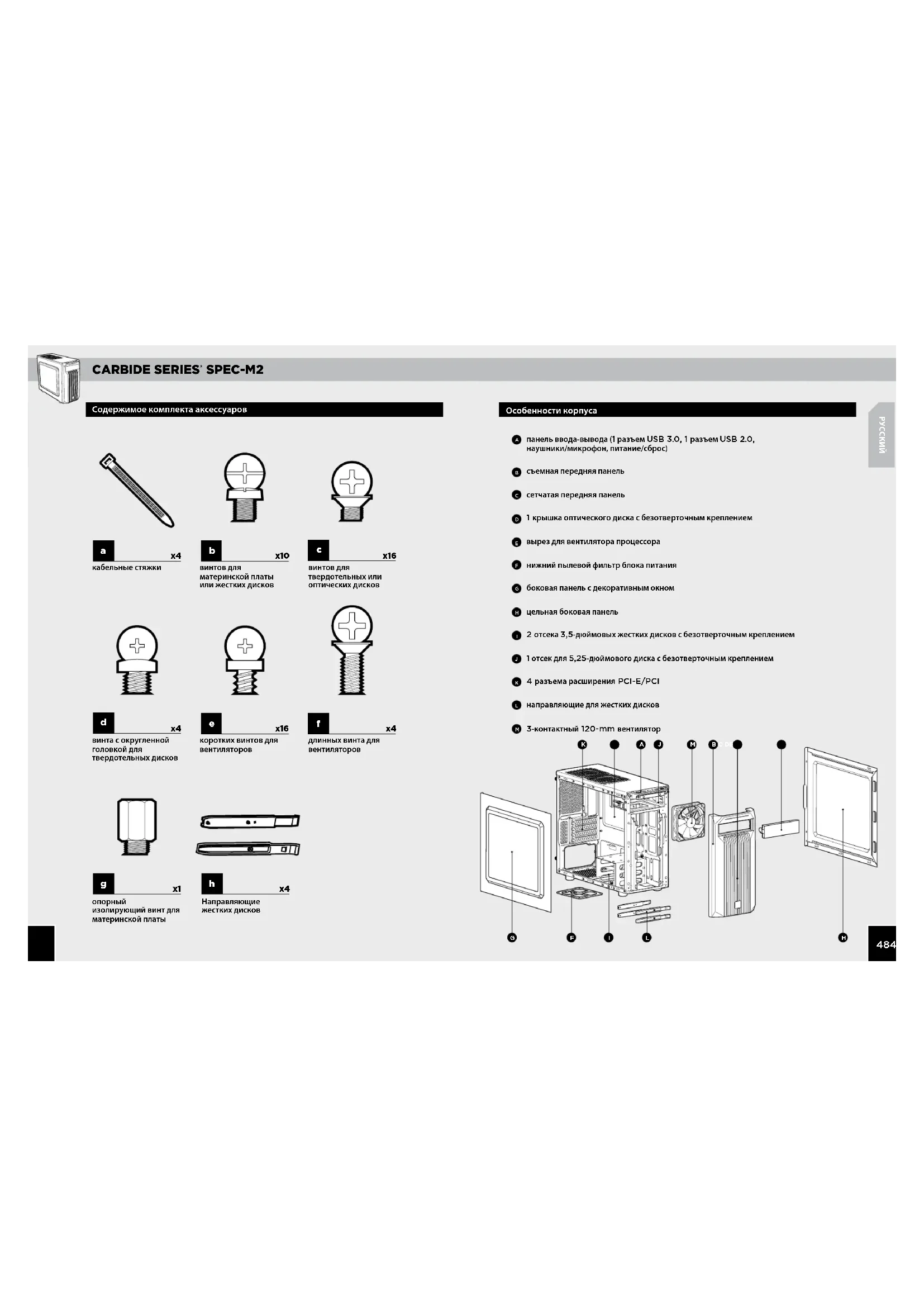

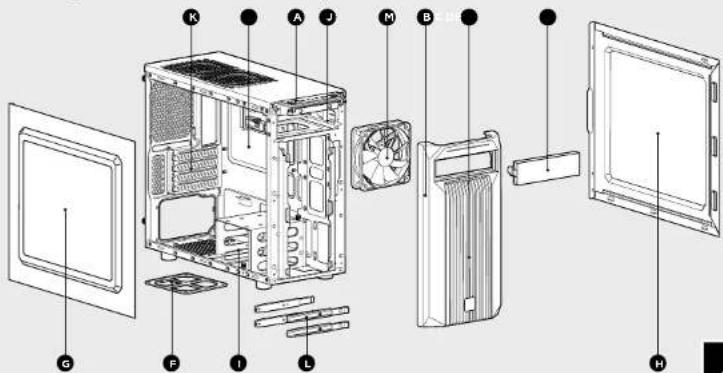

Особенности корпуса

панель ввода-вывода (1 разъем USB 3.0, 1 разъем USB 2.0, наушники/микрофон, питание/сброс)
в съемная передняя панель
сетчатая передняя панель
1 крышка оптического диска с безотверточным креплением
вырез для вентилятора процессора
- нижний пылевой фильтр блока питания
боковая панель с декоративным окном
Н цельная боковая панель
2 отсека 3,5-дюймовых жестких дисков с безотверточным креплением
1 отсек для 5,25-дюймового диска с безотверточным креплением
4 разъема расширения PCI-E/PCI
L направляющие для жестких дисков
3-контактный 120-mm вентилятор

1. Снятие боковых панелей

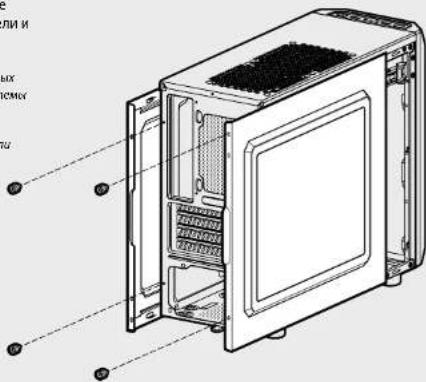

Просто отверните барашковые винты, сдвиньте боковые панели и снимите их.

Примечание. Во избежание случайных повреждений при построении системы компания Corsair рекоменяет снять и отложить в сторону абе боковые панели. Обе боковые панели взаимозяйствены и должны быть снаты во избежание путаницы.

2. Установка материнской платы

Сначала установите заглушку тыловых портов корпуса для материнской платы (информацию см. в руководстве по материнской плате).

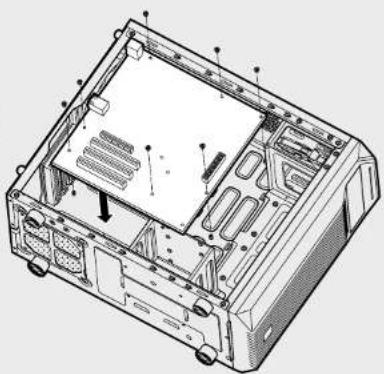

Выровняйте материнскую плату с предварительно установленными опорными изолирующими винтами.

Используйте предоставленные винты и крепления материнской платы в ее отсеке.

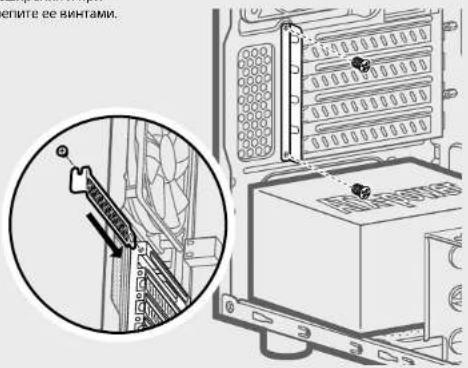

Снимите крышку разъема, установите плату расширения и при необходимости закрепите ее винтами.

сепите ее винтами.

4. Установка блока питания

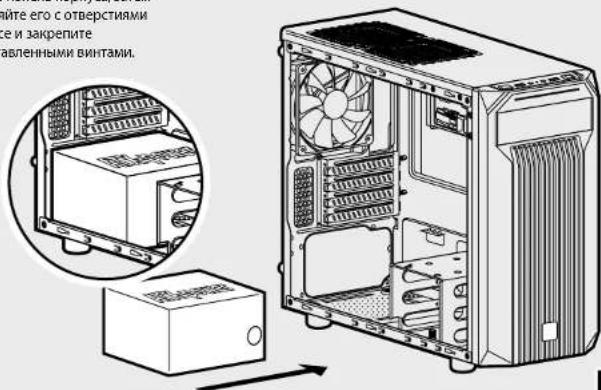

Положите источник питания на нижнюю панель корпуса, затем выровняйте его с отверстиями в корпусе и закрепите предоставленными винтами.

мите его с отверстиями се и закрепите авленными винтами.

CARBIDE SERIES SPEC-M2

5. Снятие передней панели

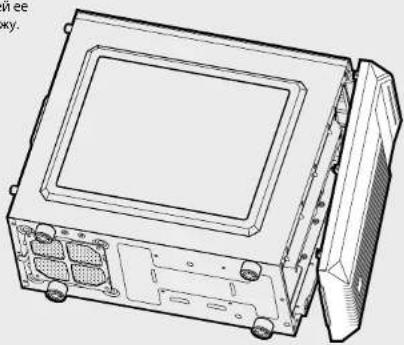

Чтобы снять переднюю панель, возьмитесь за выступ в нижней ее части и потяните панель наружу.

6. Установка оптических дисков

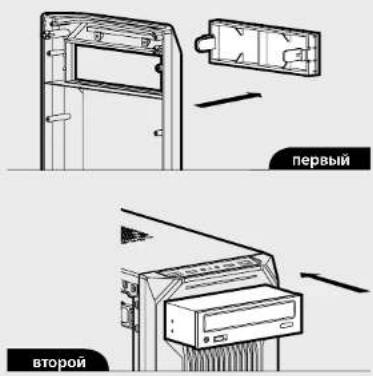

Сначала снимите крышку отсека для 5,25-дюймового диска на передней панели, затем вставьте оптический диск в отсек для диска, пока он не зафиксируется защелками; отвертка не требуется. Для извлечения оптического диска отвертка не требуется — нажмите на язычок и вытяните диск наружу. (Первый, второй).

первый второй

7. Установка жестких дисков

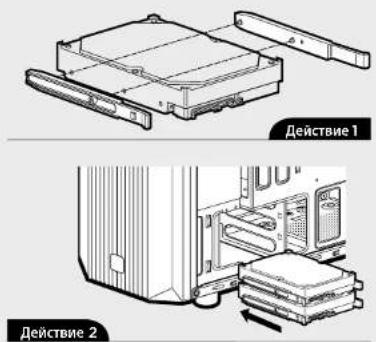

Действие 1 – закрепите боковые направляющие на диске с помощью штифтов и соединителей, направленных в одну сторону.

Действие 1 Действие 2

Действие 2 – задвиньте диск и блок направляющих в отсек для жестких дисков за материнской платой, как показано на рисунке.

8. Установка твердотельных дисков

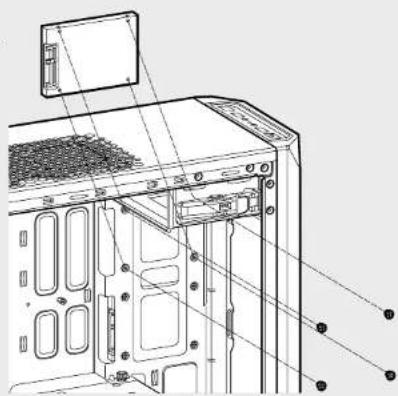

Вставьте твердотельный диск в монтажный отсек и закрепите винтами, как показано на рисунке.

9. Питание вентиляторов корпуса

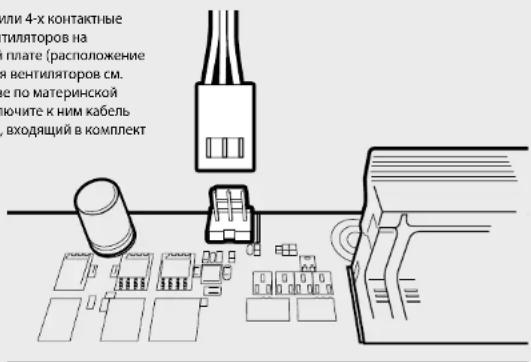

Найдите 3-х или 4-х контактные разъемы вентиляторов на материнской плате (расположение разъемов для вентиляторов см. в руководстве по материнской плате), подключите к ним кабель вентилятора, входящий в комплект поставки.

или 4-х контактные тиляторов на плате (расположение в вентиляторов см. е по материнской ючите к ним кабель входящий в комплект

10. Установка передних разъемов ввода/вывода

Расположение разъемов и контактов для передней панели см. в руководстве по материнской плате.

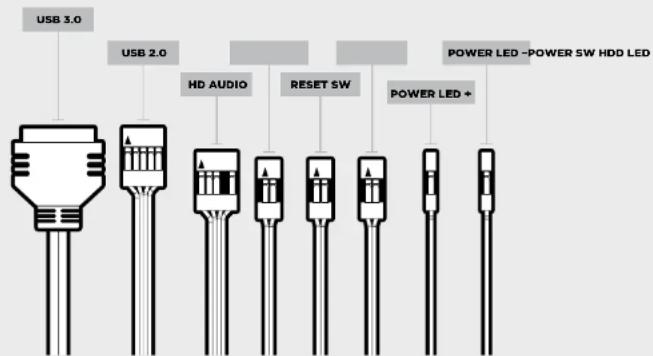

USB 3.0 USB 2.0 HD AUDIO RESET SW POWER LED - POWER SW HDD LED POWER LED +

Часто задаваемые вопросы

1. Как снять панель ввода-вывода?

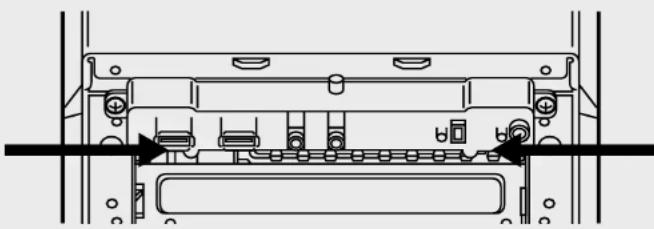

При необходимости можно удалить панель ввода-вывода, сняв переднюю панель (действие 5) и откутив 2 винта с каждой стороны панели ввода-вывода (см. схему).

1. Имеет ли значение полярность при использовании разъема питания и сброса на панели ввода-вывода? Нет, она важна только для светодиодных разъемов.
2. К кому необходимо обратиться, если корпус получен поврежденным или один из вентиляторов больше не работает?

Перейдите на сайт corsair.force.com и запросите разрешение на возврат материалов (RMA), чтобы мы смогли заменить поврежденные части.

1. Где можно установить вентилятор?

Расположение мест для монтажа вентиляторов
Передняя сторона	× 2 120mm (1 включены)
Верхивая сторона	× 2 120mm
Здания сторона	× 1 120mm
Нивияя сторона	x
Боковая сторона	x
Средняя часть	x

Дополнительную информацию об этом корпусе см. на странице продукта сайта corsalr.com

CARBIDE SERIES SPEC-M2
